10kV电力灌桩铁塔工程施工组织设计方案

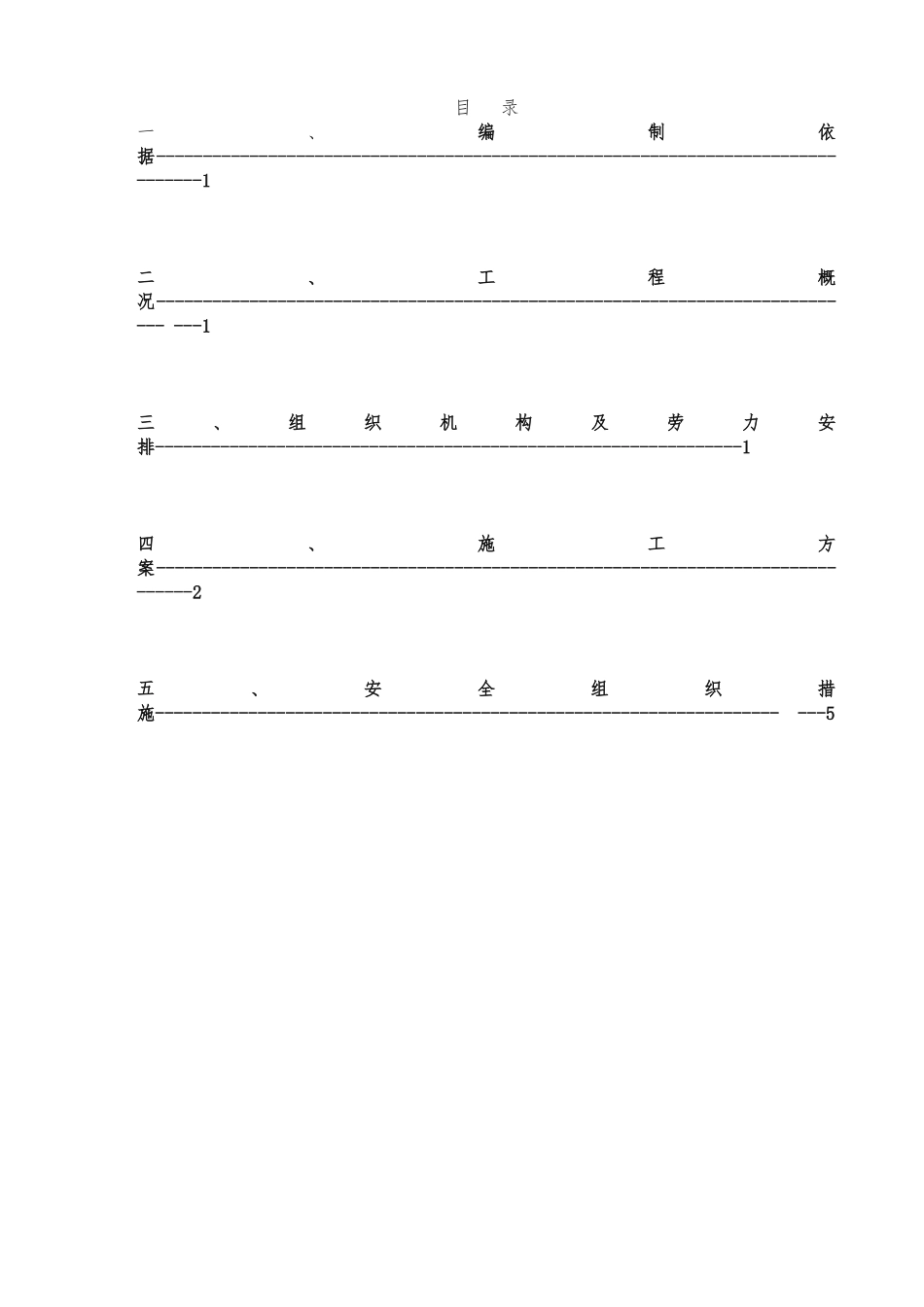

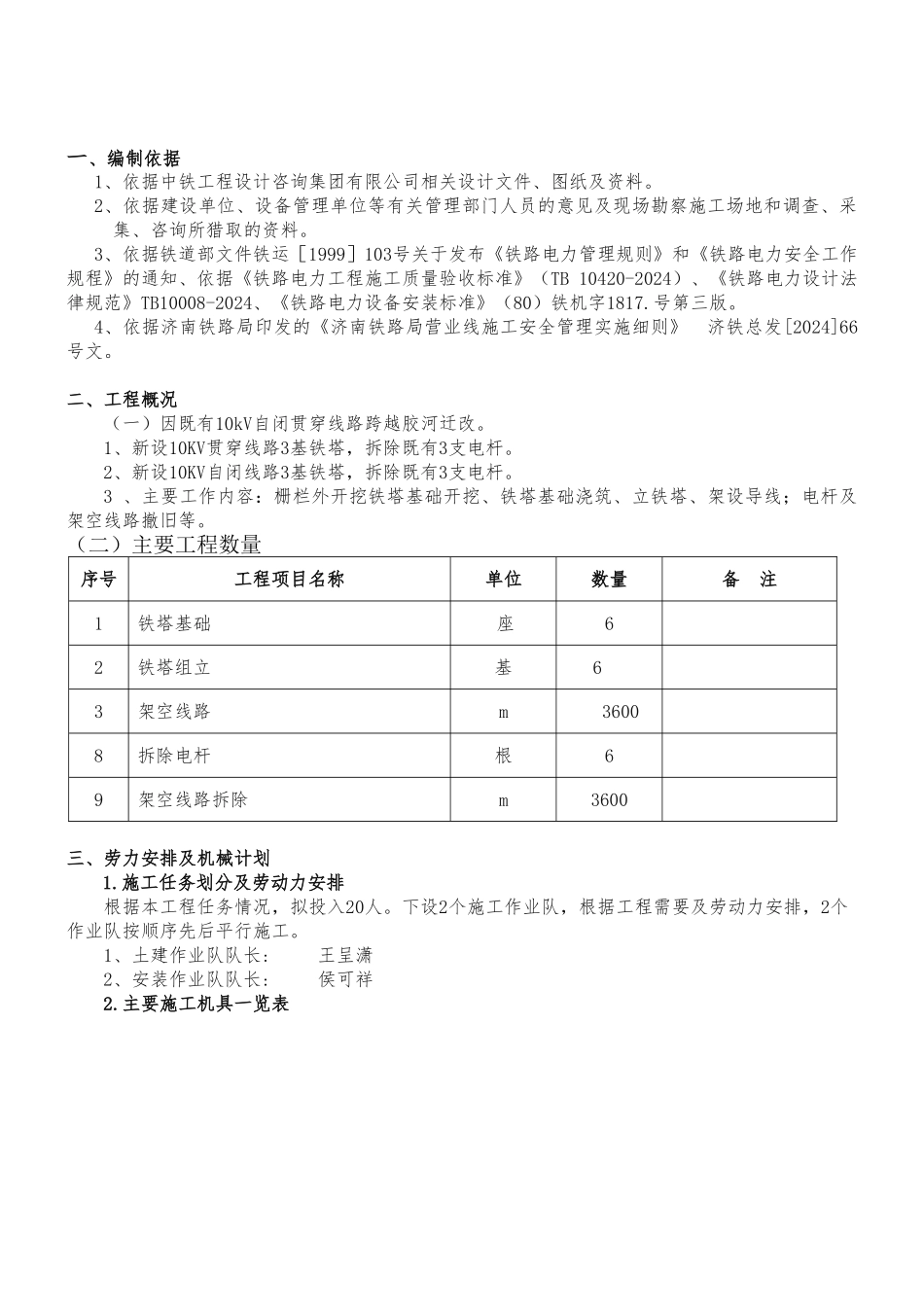

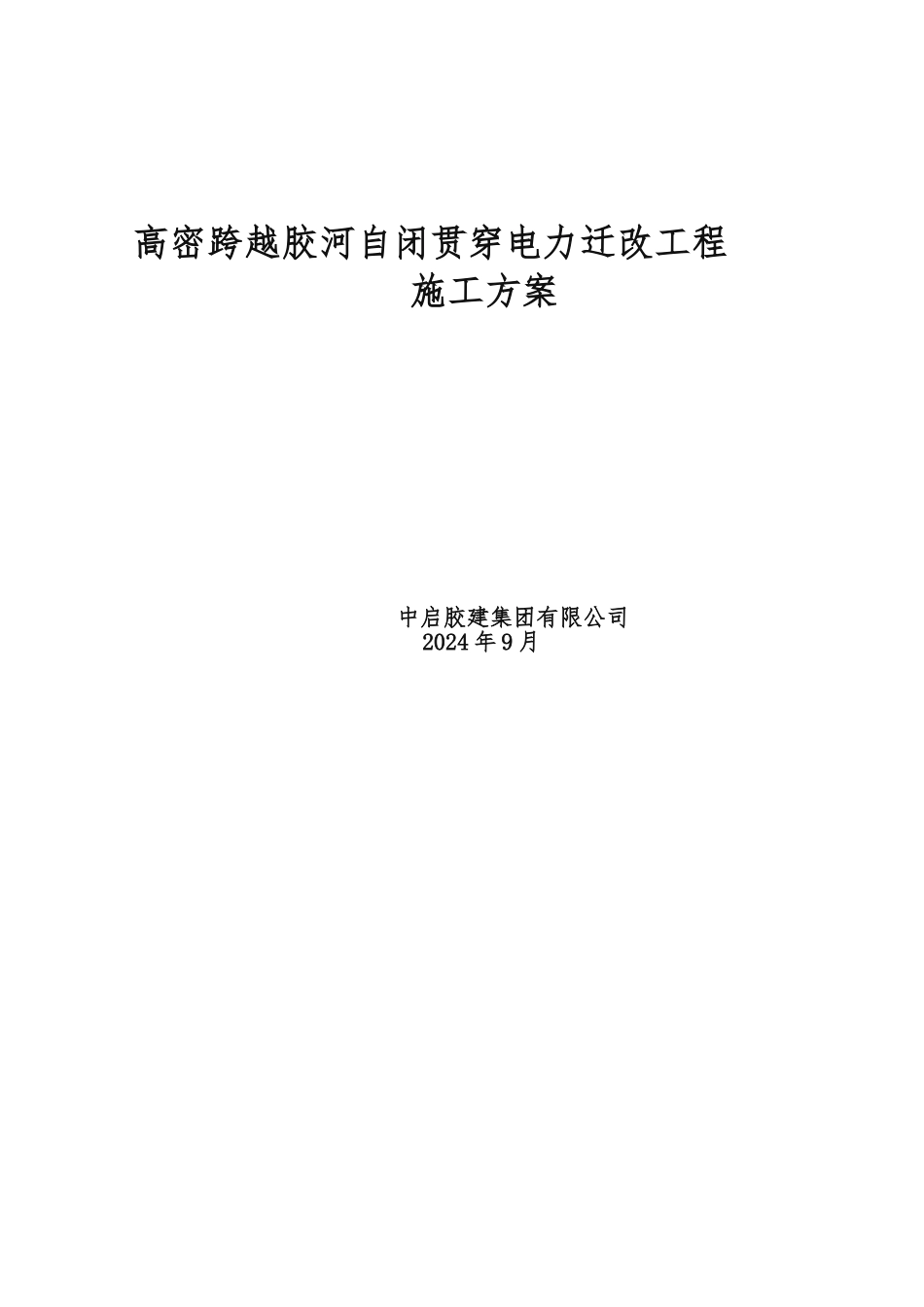

高密跨越胶河自闭贯穿电力迁改工程施工方案 中启胶建集团有限公司2024 年 9 月目 录一、编制依据--------------------------------------------------------------------------------1 二、工程概况---------------------------------------------------------------------------- ---1三、组织机构及劳力安排---------------------------------------------------------------1四、施工方案-------------------------------------------------------------------------------2五、安全组织措施------------------------------------------------------------------- ---5一、编制依据1、依据中铁工程设计咨询集团有限公司相关设计文件、图纸及资料。2、依据建设单位、设备管理单位等有关管理部门人员的意见及现场勘察施工场地和调查、采集、咨询所猎取的资料。3、依据铁道部文件铁运［1999］103号关于发布《铁路电力管理规则》和《铁路电力安全工作规程》的通知、依据《铁路电力工程施工质量验收标准》（TB 10420-2024）、《铁路电力设计法律规范》TB10008-2024、《铁路电力设备安装标准》（80）铁机字1817.号第三版。4、依据济南铁路局印发的《济南铁路局营业线施工安全管理实施细则》 济铁总发[2024]66号文。二、工程概况（一）因既有10kV自闭贯穿线路跨越胶河迁改。1、新设10KV贯穿线路3基铁塔，拆除既有3支电杆。 2、新设10KV自闭线路3基铁塔，拆除既有3支电杆。3 、主要工作内容：栅栏外开挖铁塔基础开挖、铁塔基础浇筑、立铁塔、架设导线；电杆及架空线路撤旧等。（二）主要工程数量序号工程项目名称单位数量备 注1铁塔基础座62铁塔组立基63架空线路m36008拆除电杆根69架空线路拆除m3600三、劳力安排及机械计划1.施工任务划分及劳动力安排根据本工程任务情况，拟投入20人。下设2个施工作业队，根据工程需要及劳动力安排，2个作业队按顺序先后平行施工。1、土建作业队队长: 王呈潇2、安装作业队队长: 侯可祥2.主要施工机具一览表四、施工方案（一）铁塔基础部分 1.施工顺序 施工准备------线路勘察、定位--------桩坑钻挖--------灌注桩身混凝土2.施工准备：清除地表杂物，并填平场地中的坑洼处，必要时用压路机压实表土。3.测量定位：开工前请甲方提供区域内的控制点资料及明确现场控制点具体位置，并及时办理双方交接手续。根据甲方提供的控制点，施放轴线和桩位，每个桩点插短钢筋，并做成与灌注桩等径模具，白灰沿模具...
