110KV送出线路工程施工组织设计

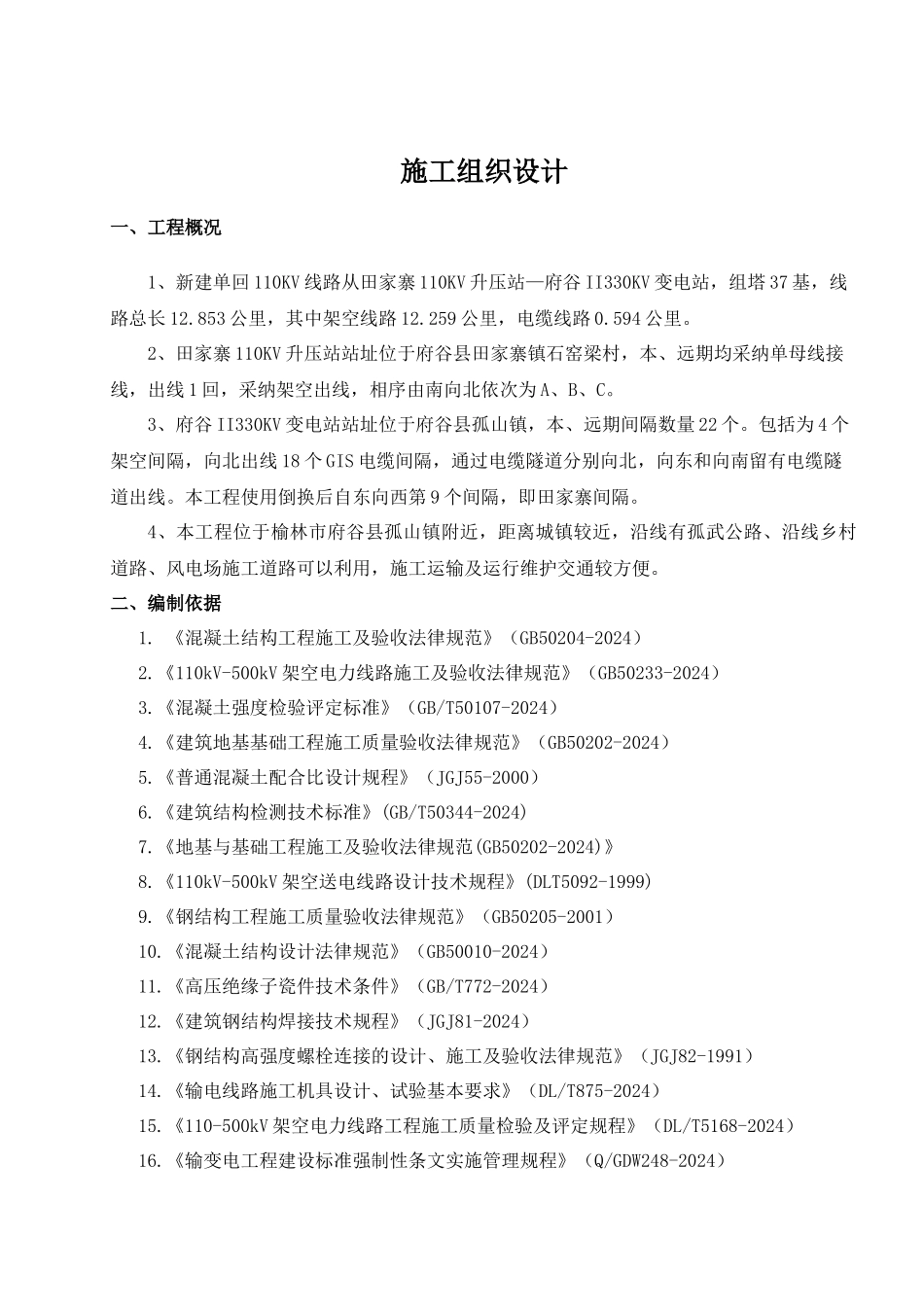

施工组织设计一、工程概况 1、新建单回 110KV 线路从田家寨 110KV 升压站—府谷 II330KV 变电站，组塔 37 基，线路总长 12.853 公里，其中架空线路 12.259 公里，电缆线路 0.594 公里。2、田家寨 110KV 升压站站址位于府谷县田家寨镇石窑梁村，本、远期均采纳单母线接线，出线 1 回，采纳架空出线，相序由南向北依次为 A、B、C。3、府谷 II330KV 变电站站址位于府谷县孤山镇，本、远期间隔数量 22 个。包括为 4 个架空间隔，向北出线 18 个 GIS 电缆间隔，通过电缆隧道分别向北，向东和向南留有电缆隧道出线。本工程使用倒换后自东向西第 9 个间隔，即田家寨间隔。4、本工程位于榆林市府谷县孤山镇附近，距离城镇较近，沿线有孤武公路、沿线乡村道路、风电场施工道路可以利用，施工运输及运行维护交通较方便。二、编制依据1. 《混凝土结构工程施工及验收法律规范》（GB50204-2024）2.《110kV-500kV 架空电力线路施工及验收法律规范》（GB50233-2024）3.《混凝土强度检验评定标准》（GB/T50107-2024）4.《建筑地基基础工程施工质量验收法律规范》（GB50202-2024）5.《普通混凝土配合比设计规程》（JGJ55-2000）6.《建筑结构检测技术标准》(GB/T50344-2024)7.《地基与基础工程施工及验收法律规范(GB50202-2024)》8.《110kV-500kV 架空送电线路设计技术规程》(DLT5092-1999)9.《钢结构工程施工质量验收法律规范》（GB50205-2001）10.《混凝土结构设计法律规范》（GB50010-2024）11.《高压绝缘子瓷件技术条件》（GB/T772-2024）12.《建筑钢结构焊接技术规程》（JGJ81-2024）13.《钢结构高强度螺栓连接的设计、施工及验收法律规范》（JGJ82-1991）14.《输电线路施工机具设计、试验基本要求》（DL/T875-2024）15.《110-500kV 架空电力线路工程施工质量检验及评定规程》（DL/T5168-2024）16.《输变电工程建设标准强制性条文实施管理规程》（Q/GDW248-2024）三、施工组织机构及职责 为加强施工管理，我公司成立“京能榆林府谷县田家寨一期 49.5MW 风电项目 110kV 送出线路工程)”项目部，代表我公司负责本段工程的全面管理，工程实行项目经理负责制。项目经理由武辽同志担任，项目总工程师由高亚宁同志担任。项目经理部下设五部一室。各部门主要人员均从事送电线路施工管理工作多年，业务熟练、经验丰富。本工程计划投入 2 个线路施工队，实行队长负责制。由队长、队技术员组成领导班子，兼职安全员、质检员、...
