110kV输电线路零序电流保护设计课程设计论文

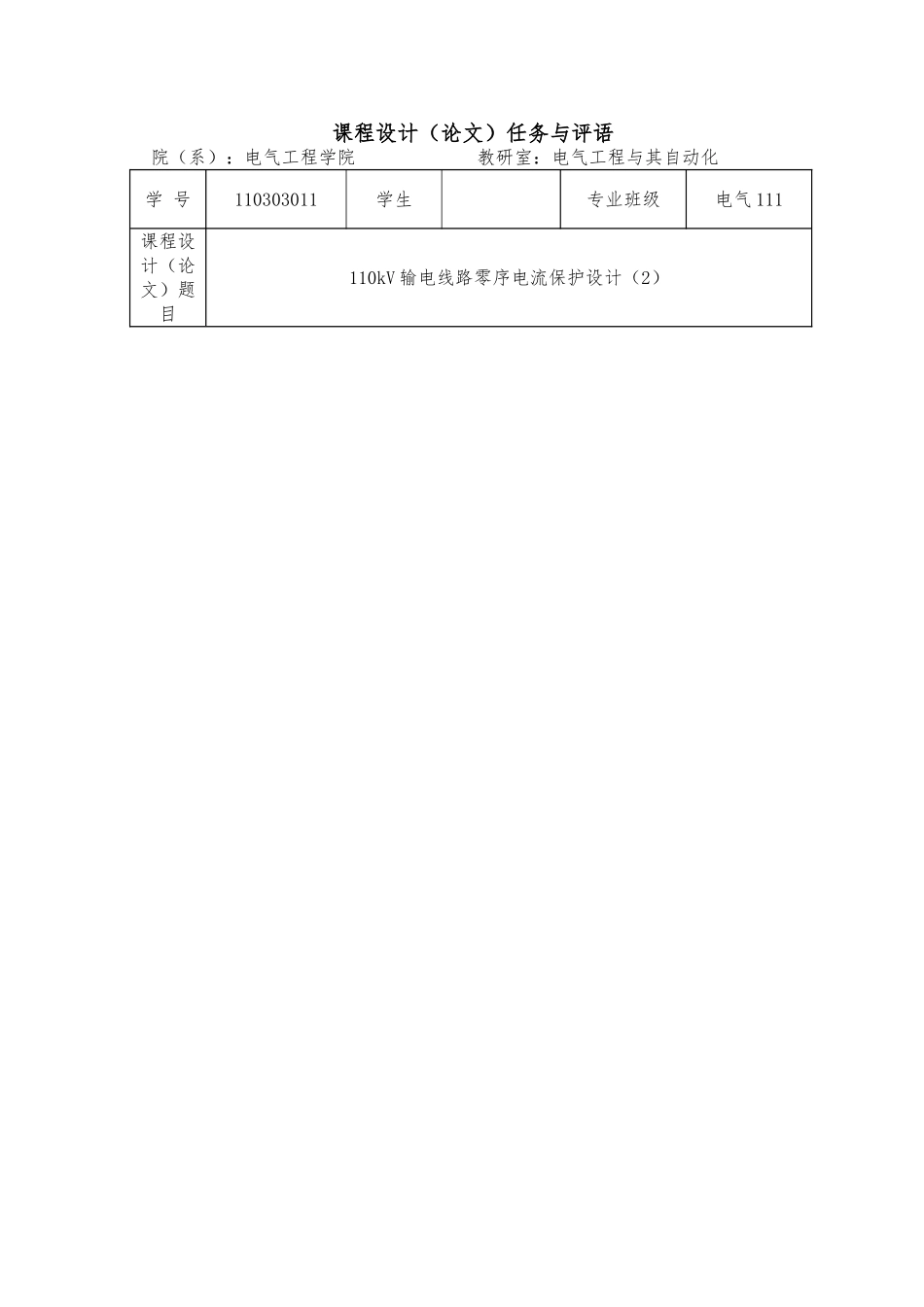

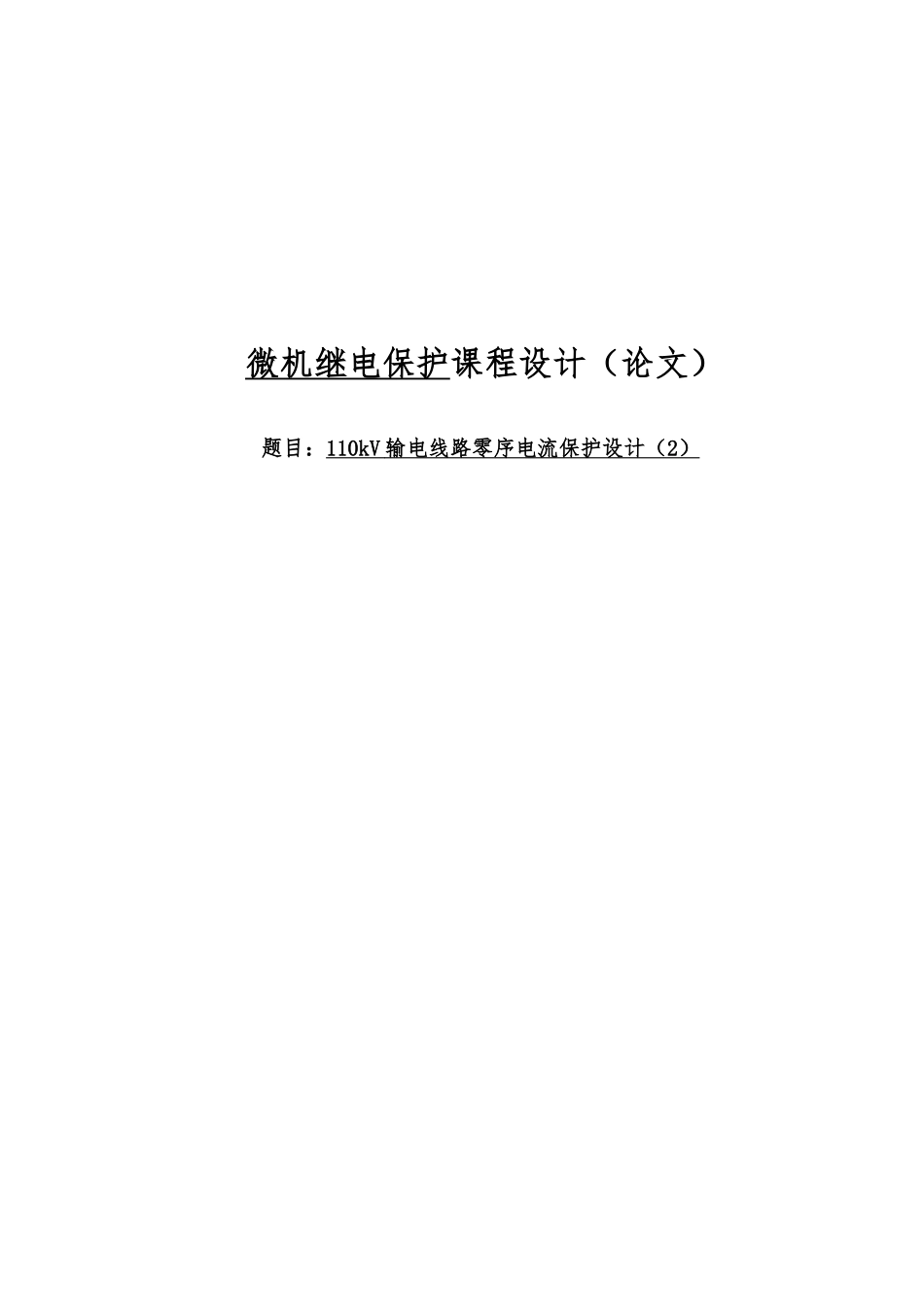

微机继电保护课程设计（论文）题目：110kV 输电线路零序电流保护设计（ 2 ） 课程设计（论文）任务与评语院（系）：电气工程学院 教研室：电气工程与其自动化学 号110303011学生专业班级电气 111课程设计（论文）题目110kV 输电线路零序电流保护设计（2）课程设计（论文）任务系统接线图如图：课程设计的容与技术参数参见下表设计技术参数工作量,,系统中各元件与线路的负序阻抗与正序阻抗一样,其他参数见图。计算最大和最小零序电流，应根据当Z1∑＜Z0∑时，则有；反之，当 Z1∑＞Z0∑时，则有。一、整定计算1.计算 B 母线、C 母线、D 母线处正序（负序）与零序综合阻抗 Z1∑、Z0∑。2.计算 B 母线、C 母线、D 母线处发生单相或两相接地短路时出现的最大、最小零序电流。3.整定保护 1、2、3 零序电流 I 段的定值，并计算各自的最小保护围。4.当 B 母线上负荷变压器始终保持两台中性点都接地运行时，整定保护 1、2 零序Ⅱ定值，并校验灵敏度。5.整定保护 1 零序Ⅲ段定值，假定母线 D零序过电流保护动作时限为 0.5s，确定保护 1、2、3 零序过电流保护的动作时限，校验保护 1 零序Ⅲ段的灵敏度。二、硬件电路设计包括 CPU 最小系统、电流电压数据采集、开关设备状态检测、控制输出、报警显示等部分。三、软件设计说明设计思想，给出参数有效值计算与故障判据方法，绘制流程图或逻辑图。四、仿真验证给出仿真电路与仿真结果，分析仿真结果同理论计算结果的异同与原因。续表ZT4=50ΩZT3=50ΩZT2=10ZG2=16ΩZT1=10Ω321ZG1=16Z1.CD=40ΩZ0.CD=80Z1.BC=20ΩZ0.BC=40Z0.AB=40AZ1.AB=25DCB进度计划第一天：收集资料，确定设计方案。 第二天：计算综合阻抗和零序电流，零序 I 段的整定计算。第三天：零序 II 段、零序 III 段的整定计算。 第四天：硬件电路设计（最小系统、数据采集、状态检测部分）。第五天：硬件电路设计（控制输出、报警显示部分）。 第六天：软件设计（有效值计算、故障判据）。第七天：软件设计（绘制流程图或逻辑图）第八天：仿真验证与分析。 第九天：撰写说明书。第十天：课设总结，迎接答辩。指导老师评语与成绩平常： 论文质量： 答辩：总成绩： 指导老师签字： 年 月 日注：成绩：平常20% 论文质量60% 答辩20% 以百分制计算摘 要随着时代的进步，电力系统的规模在不断扩大，用户对电能质量的要求也在不断提高。因此，对继电保护装置本身的要求也越来越高，微机继电保护具...
