110KV高压配电网的设计说明VIP专享

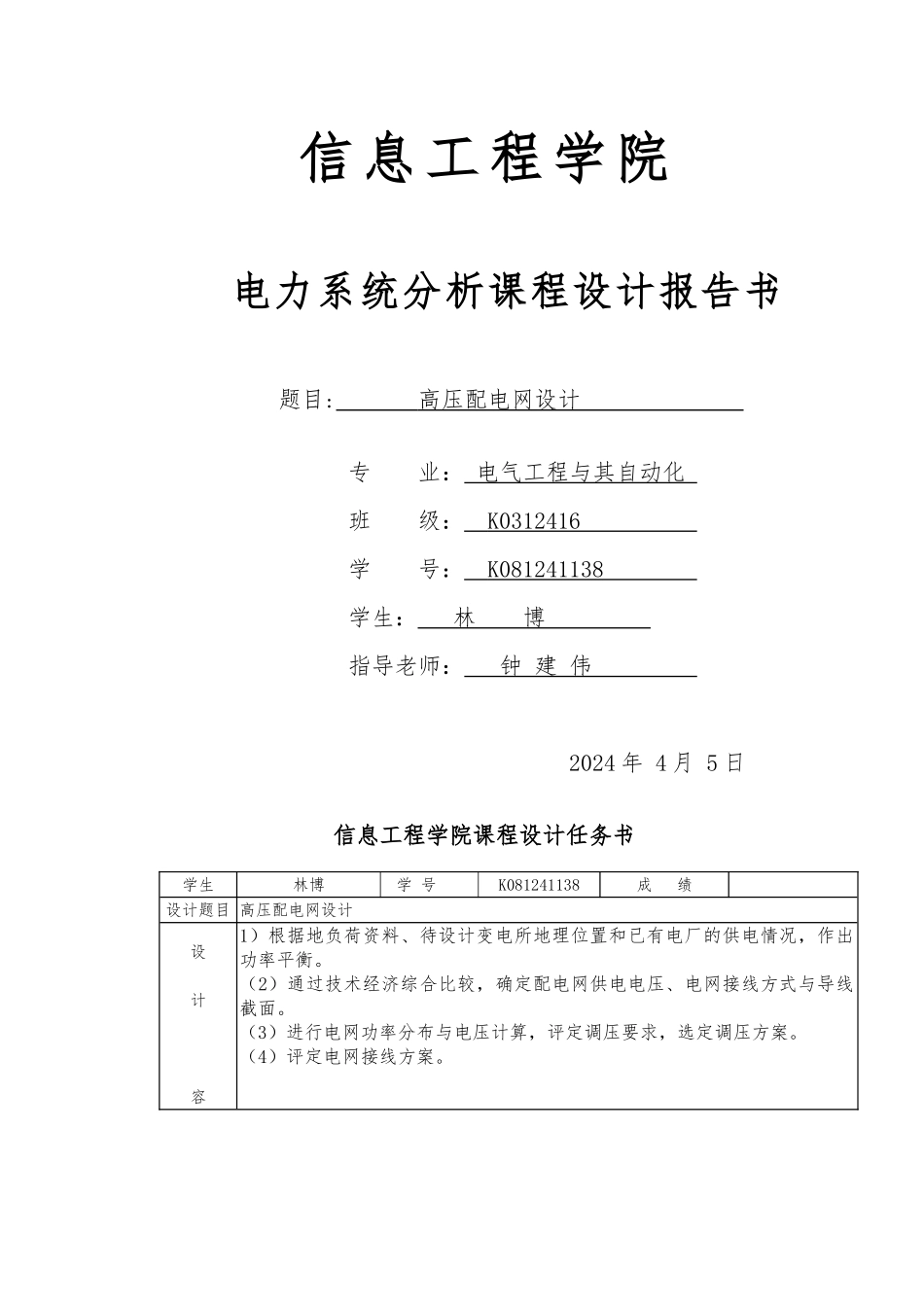

信息工程学院电力系统分析课程设计报告书题目: 高压配电网设计 专 业： 电气工程与其自动化 班 级： K0312416 学 号： K081241138 学生： 林 博 指导老师： 钟 建 伟 2024 年 4 月 5 日 信息工程学院课程设计任务书学生林博学 号K081241138成 绩设计题目 高压配电网设计设计容1）根据地负荷资料、待设计变电所地理位置和已有电厂的供电情况，作出功率平衡。（2）通过技术经济综合比较，确定配电网供电电压、电网接线方式与导线截面。（3）进行电网功率分布与电压计算，评定调压要求，选定调压方案。（4）评定电网接线方案。设计要求① 功率初步平衡，厂用电率为 7%，线损率为 6%；②各负荷最时系数取1.0；③本高压配电网多余功率送回系统，功率缺额由系统供给；④ 除特别说明之外，高压侧均按屋外布置考虑配电装置；⑤待设计各变电所低压出线回路数。电压为 10kV 时，每回出线按 1500～2000KW 考虑；⑥已有发电厂和变电所均留有间隔，以备进展；⑦区域气温最高为 40℃，年平均温度为 25℃，最热月均最高气温 32℃。时间安排第四周到第五周参考资料[1]珩. 电力系统稳态分析[M]. :中国电力, 1985:132-133.[2]光琦. 电力系统暂态分析[M]. :中国电力，1985:39-42.[3]明天. 配电网络规划与设计[M]. :中国电力, 2000:50-53.目 录摘要- 1 -ABSTRACT- 2 -第一部分 设 计 任 务 书- 3 -1.1 高压配电网的设计容- 3 -1.2 设计文件与图纸要求- 3 -1.3 原始资料- 3 -第二部分 设 计说 明 书- 5 -2.2 高压配电网的电压等级和接线方式- 5 -2.2.1 技术指标比较- 5 -2.2.2 经济指标比较- 6 -第三部分 计算书- 8 -3.1 有功功率平衡- 8 -3.2 高压配电网电压等级的选择- 8 -3.3 变电所主变容量的选择- 8 -3.4 选择导线截面- 9 -3.4.1 导线截面的计算- 9 -3.4.2 导线截面校验- 11 -3.5 正常和故障情况下的电压损耗- 13 -3.6 通过技术经济比较确定最佳方案- 15 -3.7 选定方案的潮流计算………………………………………………………………………………- 18 -3.8 调压计算- 20 -3.9 联络线上的潮流计算- 20 -致- 21 -参考文献- 22 -摘 要随着电力在国民经济进展中的作用的日益突出，电网作为联系电能生产企业与用户的桥梁，用户对电能质量、供电可靠性的要求日益提高，而电网的设计作为电网建设中的重要一环主要包括：变电站、输电线路和配电...
