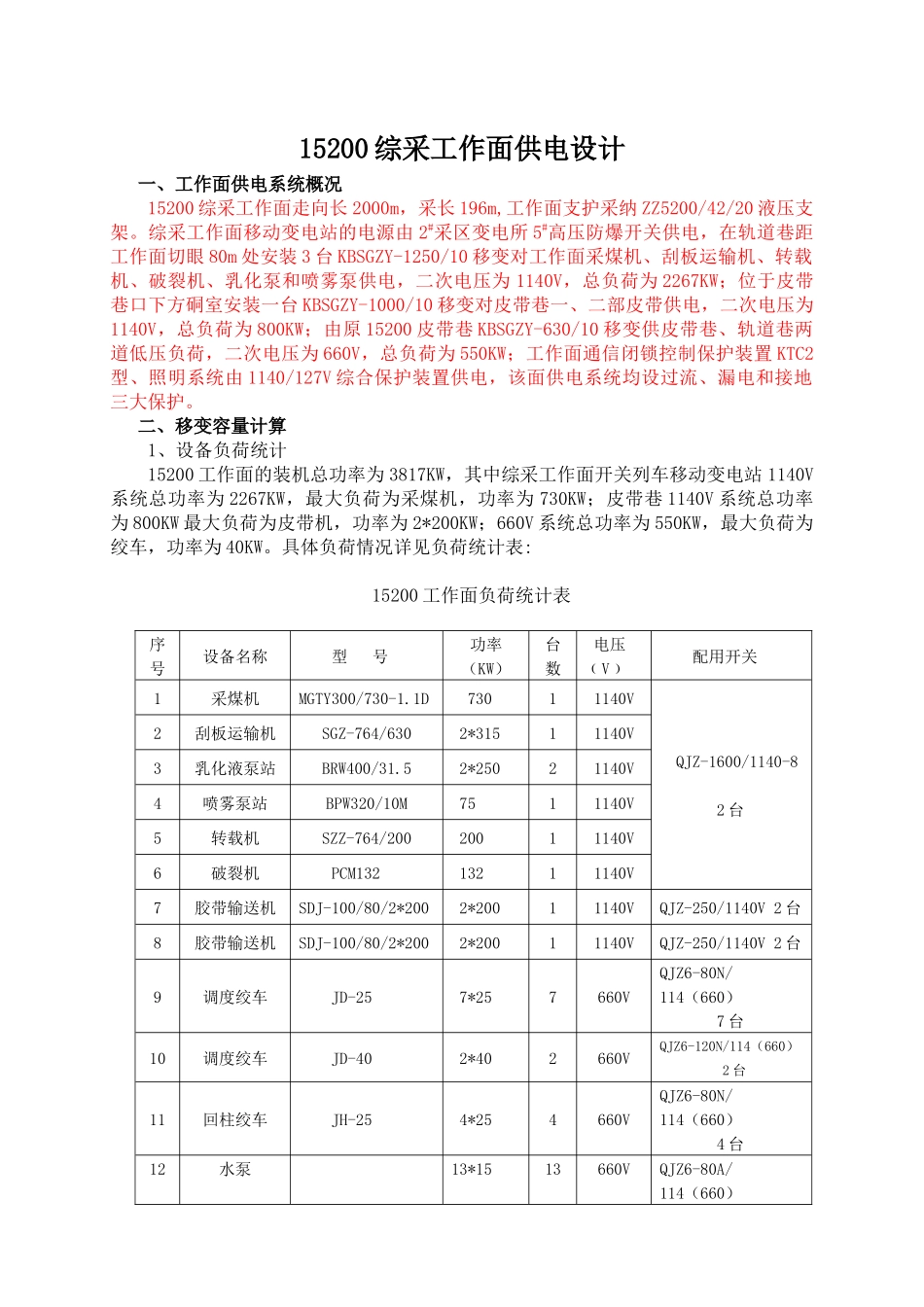

1/15
15200综采工作面供电设计作业规程_第2页

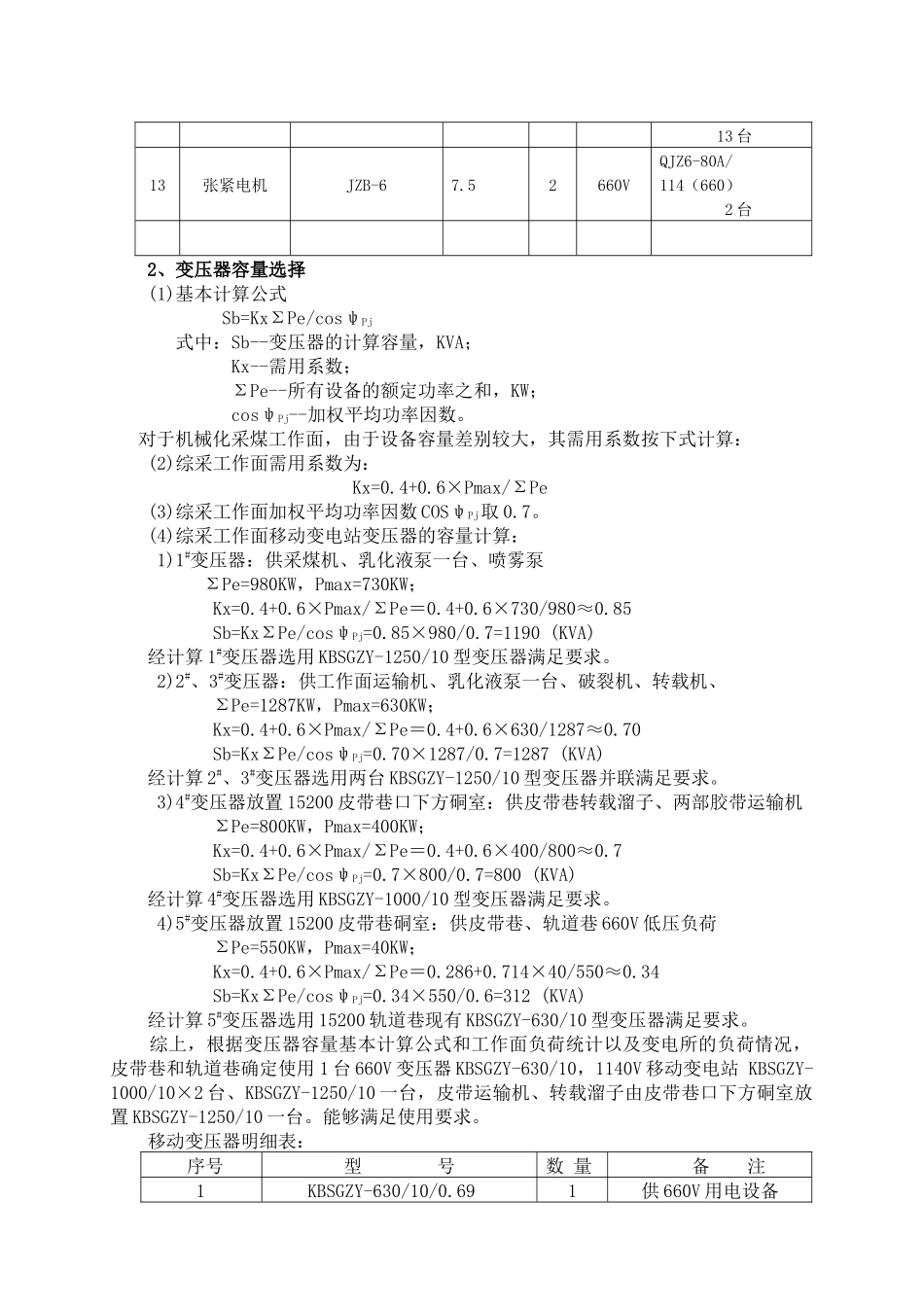

2/15
15200综采工作面供电设计作业规程_第3页

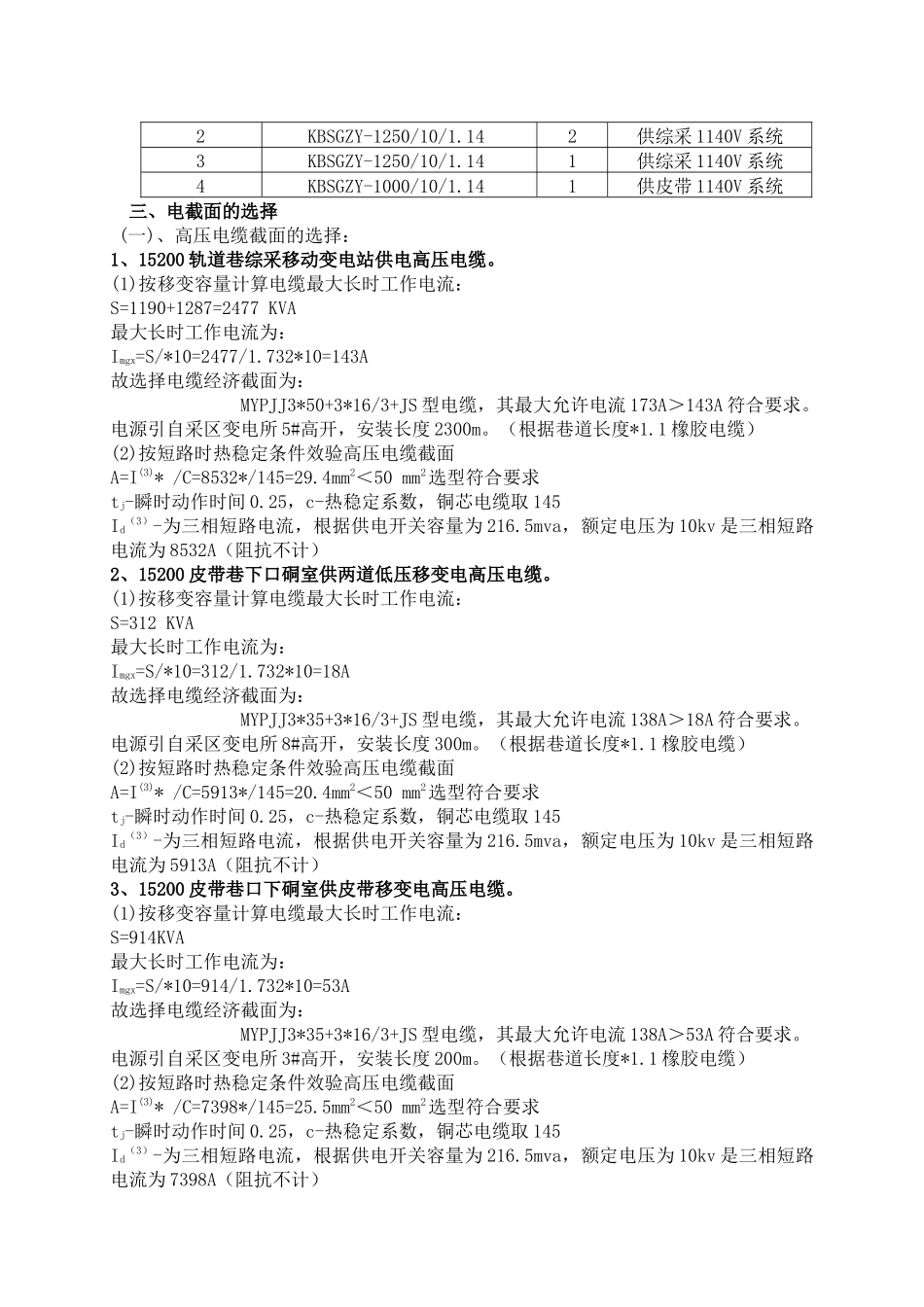

3/15
15200 综采工作面供电设计一、工作面供电系统概况15200 综采工作面走向长 2000m,采长 196m,工作面支护采纳 ZZ5200/42/20 液压支架。综采工作面移动变电站的电源由 2#采区变电所 5#高压防爆开关供电,在轨道巷距工作面切眼 80m 处安装 3 台 KBSGZY-1250/10 移变对工作面采煤机、刮板运输机、转载机、破裂机、乳化泵和喷雾泵供电,二次电压为 1140V,总负荷为 2267KW;位于皮带巷口下方硐室安装一台 KBSGZY-1000/10 移变对皮带巷一、二部皮带供电,二次电压为1140V,总负荷为 800KW;由原 15200 皮带巷 KBSGZY-630/10 移变供皮带巷、轨道巷两道低压负荷,二次电压为 660V,总负荷为 550KW;工作面通信闭锁控制保护装置 KTC2型、照明系统由 1140/127V 综合保护装置供电,该面供电系统均设过流、漏电和接地三大保护。二、移变容量计算1、设备负荷统计15200 工作面的装机总功率为 3817KW,其中综采工作面开关列车移动变电站 1140V系统总功率为 2267KW,最大负荷为采煤机,功率为 730KW;皮带巷 1140V 系统总功率为 800KW 最大负荷为皮带机,功率为 2*200KW;660V 系统总功率为 550KW,最大负荷为绞车,功率为 40KW。具体负荷情况详见负荷统计表:15200 工作面负荷统计表序号设备名称型 号功率(KW)台数 电压﹙V﹚配用开关1采煤机MGTY300/730-1.1D 73011140V QJZ-1600/1140-8 2 台 2刮板运输机SGZ-764/630 2*31511140V3乳化液泵站BRW400/31.5 2*25021140V4喷雾泵站BPW320/10M 7511140V5转载机SZZ-764/200 20011140V6破裂机PCM132 13211140V7胶带输送机SDJ-100/80/2*200 2*20011140VQJZ-250/1140V 2 台8胶带输送机SDJ-100/80/2*200 2*20011140VQJZ-250/1140V 2 台9调度绞车JD-25 7*257660VQJZ6-80N/114(660) 7 台 10调度绞车JD-40 2*402660VQJZ6-120N/114(660) 2 台 11回柱绞车JH-25 4*254660VQJZ6-80N/114(660) 4 台 12水泵13*1513660VQJZ6-80A/114(660) 13 台 13张紧电机JZB-67.52660VQJZ6-80A/114(660) 2 台 2、变压器容量选择 (1)基本计算公式 Sb=KxΣPe/cosψPj 式中:Sb--变压器的计算容量,KVA; Kx--需用系数; ΣPe--所有设备的额定功率之和,KW; cosψPj--加权平均功率因数。对于机械化采煤工作面,由于设备容量差别较大,其需用系数按下式计算:(2)综采工作面需用系数为: Kx=0.4+0.6×Pmax/ΣPe(3)综采工作面加权平均功率因数 COSψPj取...
