课件剪力墙结构VIP免费

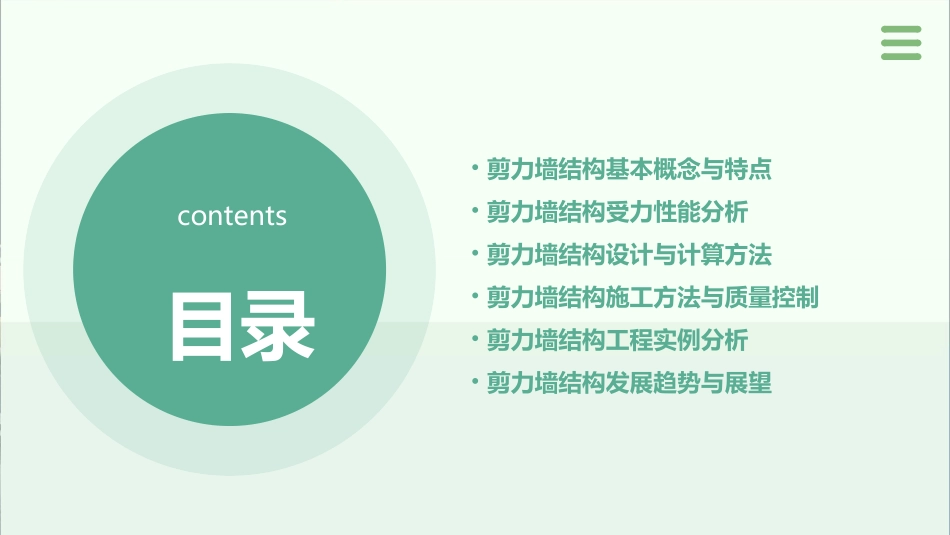

课件剪力墙结构目录contents•剪力墙结构基本概念与特点•剪力墙结构受力性能分析•剪力墙结构设计与计算方法•剪力墙结构施工方法与质量控制•剪力墙结构工程实例分析•剪力墙结构发展趋势与展望剪力墙结构基本概念与特点010102定义及作用它分为平面剪力墙和立体剪力墙，一般采用钢筋混凝土和现浇钢筋混凝土筑成。剪力墙又称抗风墙或抗震墙，主要作用是在房屋建筑中承受风荷载或地震作用引起的水平荷载，防止结构剪切破坏。结构类型与特点整体墙没有门窗洞口或只有少量很小的洞口时，可以忽略洞口的存在，这种剪力墙即为整体剪力墙，简称整体墙。小开口整体墙墙面上开有一列或多列洞口，且洞口尺寸相对较大，此时剪力墙的受力相当于通过洞口之间的连梁连在一起的一系列墙肢，故称连肢墙。框支剪力墙当底层需要大空间时，采用框架结构支撑上部剪力墙，就形成框支剪力墙。剪力墙结构较适用于住宅、公寓和旅馆等建筑。适用范围侧向刚度大，在水平荷载作用下侧移小；整体性好，承载力高，适用于建造较高的建筑物；对比框架结构，抗侧力刚度大，侧移小，室内较框架结构经济。优点间距小，平面布置不灵活，不适应大空间的公共建筑；结构自重较大，自振周期短且延性差；施工较复杂且造价较高。缺点适用范围及优缺点剪力墙结构受力性能分析02在水平荷载作用下，剪力墙结构主要发生弯曲变形，墙肢底部受拉，顶部受压。弯曲型变形剪切型变形弯剪型变形当水平荷载较大时，剪力墙可能发生剪切变形，此时墙肢的剪切应力较大，需进行抗剪设计。在弯曲和剪切变形的共同作用下，剪力墙可能呈现弯剪型变形，此时需同时考虑弯曲和剪切的影响。030201水平荷载作用下受力性能延性剪力墙在竖向荷载作用下的延性也是需要考虑的因素。延性好的剪力墙在地震等极端荷载作用下能够吸收更多的能量，保证结构的安全。轴压比在竖向荷载作用下，剪力墙的轴压比是影响其受力性能的重要因素。轴压比过大会导致墙体失稳，过小则可能浪费材料。稳定性在竖向荷载作用下，剪力墙需保持足够的稳定性，防止发生失稳破坏。竖向荷载作用下受力性能根据地震烈度和场地条件等因素，剪力墙结构需满足相应的抗震等级要求。抗震等级在地震作用下，剪力墙应保持弹性状态，避免进入塑性阶段。因此，需进行合理的弹性设计，包括强度、刚度等方面。弹性设计对于重要或复杂的剪力墙结构，需进行弹塑性分析，以更准确地评估其在地震作用下的受力性能。弹塑性分析地震作用下受力性能剪力墙结构设计与计算方法03安全性原则经济性原则适用性原则设计步骤设计原则与步骤01020304确保结构在正常使用条件下具有足够的承载力和稳定性，防止发生破坏或倒塌。在满足安全性的前提下，尽量降低结构造价，提高经济效益。根据建筑物的使用功能和要求，合理确定结构的类型、布置和构造措施。收集资料、确定结构方案、结构分析、构件设计、绘制施工图。03比较手算法简单易行，但精度有限；有限元法精度高，但计算量大、技术要求高。01手算法基于力学原理和数学方法，通过手算进行结构分析和设计。适用于简单结构和初步设计阶段。02有限元法利用有限元软件进行建模和分析，可以得到精确的结构内力和变形结果。适用于复杂结构和高级设计阶段。计算方法选择及比较墙体厚度与高度边缘构件设计连梁设计配筋设计构造措施与细部设计根据结构类型、荷载大小和抗震要求等因素确定墙体厚度和高度。在剪力墙之间设置连梁，形成整体受力体系，提高结构的整体性和抗震性能。在剪力墙两端设置边缘构件，如暗柱、端柱等，以提高结构的承载力和延性。根据计算结果和规范要求，合理配置水平和竖向钢筋，以满足结构的承载力和变形要求。剪力墙结构施工方法与质量控制04采用大型模板进行墙体浇筑，适用于高层建筑标准层施工。大模板施工法利用滑升模板进行连续浇筑，适用于多层和高层建筑。滑模施工法施工方法简介及选择依据•爬模施工法：利用爬升模板进行逐层浇筑，适用于超高层建筑。施工方法简介及选择依据根据建筑高度、结构形式、施工场地等条件选择施工方法。工程特点根据合同工期和施工进度计划选择快速、高效的施工方法。工期要求根据施工单位技术水平和设备条件...
