215;215;工程初步设计阶段水电建设项目截流设计大纲范本

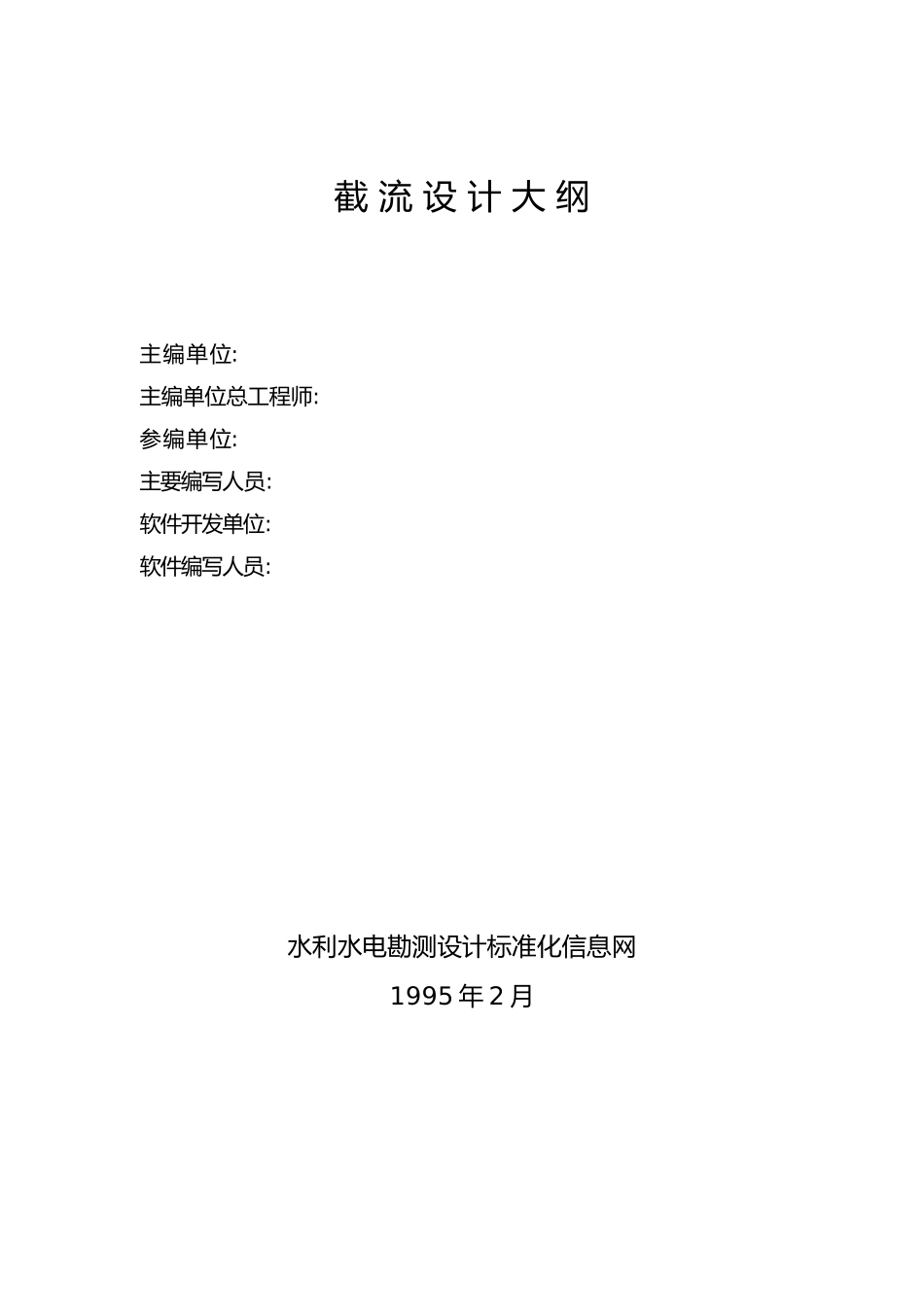

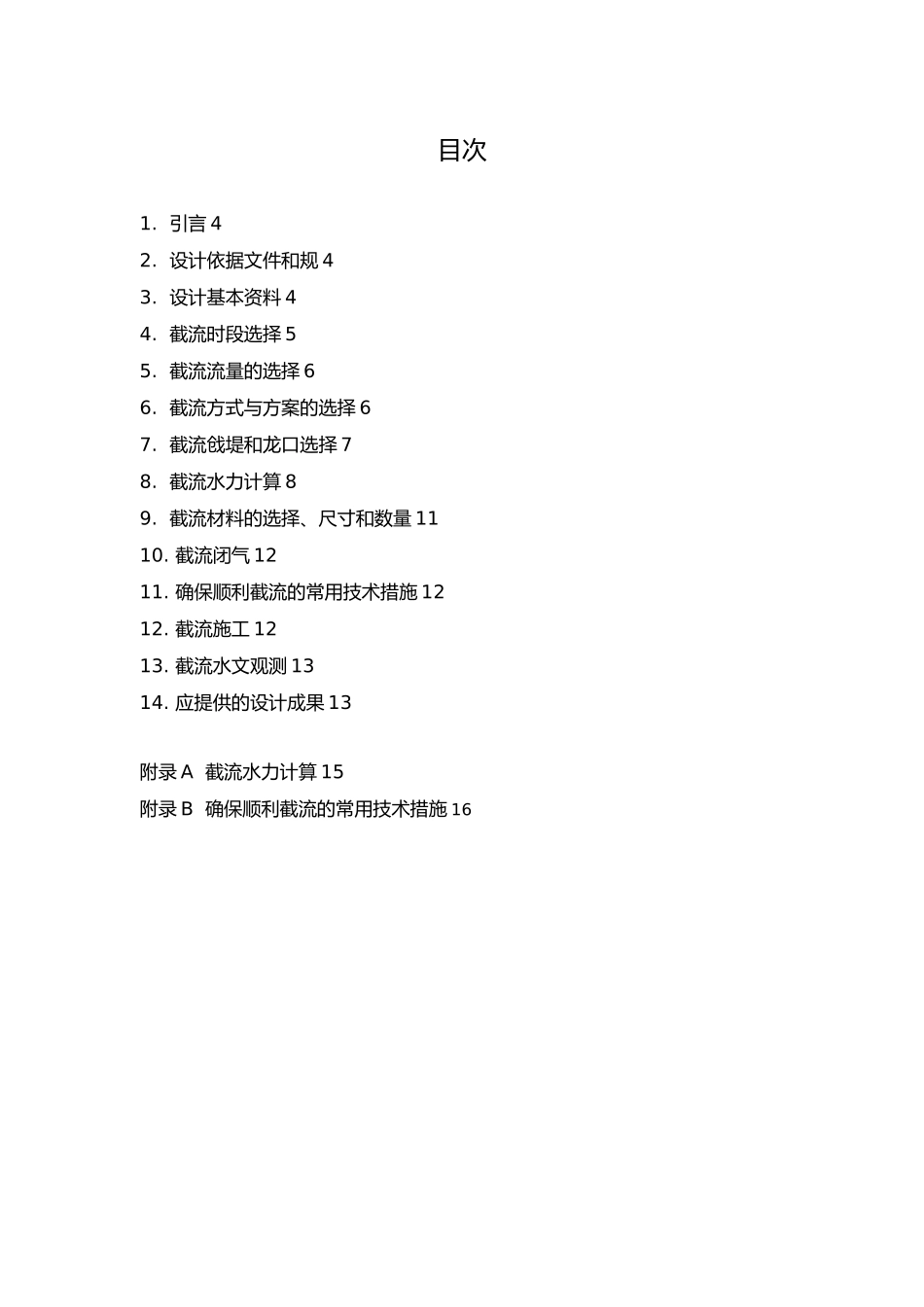

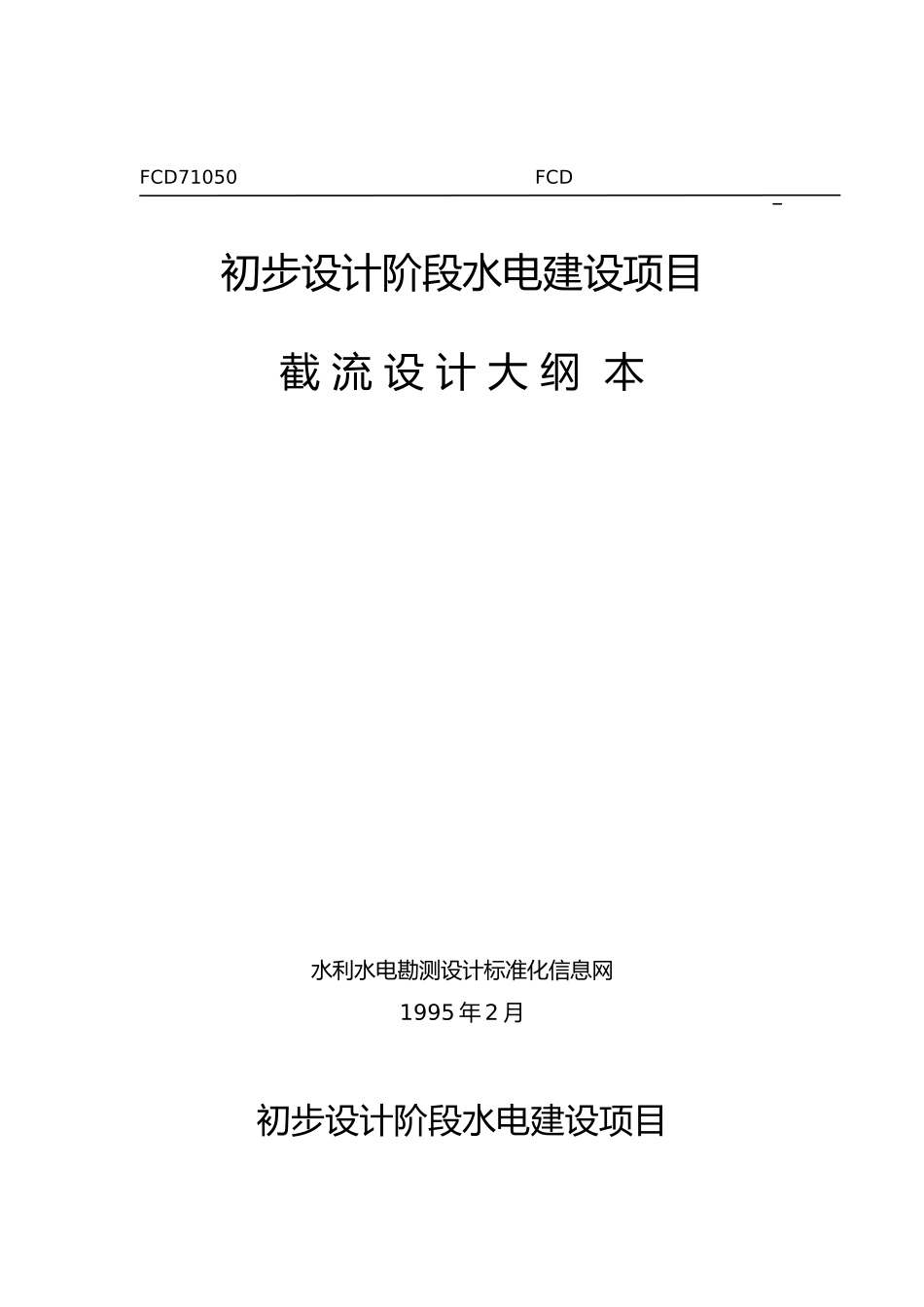

FCD71050 FCD初步设计阶段水电建设项目截 流 设 计 大 纲 本水利水电勘测设计标准化信息网1995 年 2 月初步设计阶段水电建设项目截 流 设 计 大 纲主编单位:主编单位总工程师:参编单位:主要编写人员: 软件开发单位: 软件编写人员: 水利水电勘测设计标准化信息网1995 年 2 月目次1. 引言 42. 设计依据文件和规 43. 设计基本资料 44. 截流时段选择 55. 截流流量的选择 66. 截流方式与方案的选择 67. 截流戗堤和龙口选择 78. 截流水力计算 89. 截流材料的选择、尺寸和数量 1110. 截流闭气 1211. 确保顺利截流的常用技术措施 1212. 截流施工 1213. 截流水文观测 1314. 应提供的设计成果 13附录 A 截流水力计算 15附录 B 确保顺利截流的常用技术措施 161. 引言工程位于, 是以为主, 等综合利用的水利水电枢纽工程。正常蓄水位 m, 最大坝高 m, 总库容 m3, 电站总装机容量 MW, 年发电量 kW.h, 灌溉面积 km2。通航 t 级船队(舶)。本工程可行性讨论报告于年月审查通过, 选定坝址为。本工程采纳截流方式。2. 设计依据文件和规2.1 有关工程文件有关本工程主要文件有: (1) 工程可行性讨论报告; (2) 工程可行性讨论报告审批文件; (3) 初步设计任务书; (4) 施工导流和截流模型试验报告。2.2 主要设计规有关的设计规主要有: (1) 水利水电工程施工组织设计规(SDJ338-89)试行; (2) 水利水电工程设计工程量计算规定(修改稿); (3) 水利水电工程初步设计报告编制规程(DL 5021-93)。3. 设计基本资料3.1 工程等级本工程为等工程;主要永久建筑物闸(坝)按级设计;厂房按级设计;临时导流建筑物按级设计。3.2 地形地貌坝址区地形图(1/1000～1/2000)。3.3 地质河床基础覆盖层、厚度、岩土物理力学性质, 钻孔柱状图, 基岩等高线, 地质纵、横剖面图, 平面图(附地下水位线)。3.4 水文资料 (1) 枯水期各月或旬(P=5%、10%、20%)的平均流量; (2) 河流流速 m/s 与水位 m; (3) 河流水位流量关系曲线, 河道沿程水面线, 河道糙率资料。3.5 冰情 (1) 坝址附近河道开始流水、封冻至解冻时间; (2) 冰块尺寸与厚度 m。3.6 施工条件 (1) 当地材料供应情况; (2) 本工程施工机械供应情况; (3) 劳动力供应情况; (4) 交通条件。3.7 截流时有关通航、灌溉、供水、过木等要求3.8 导流建筑物 (1) 导流建筑物布置图; (2) 导流建筑物过水能力。3.9 工程工期3.10 ...
