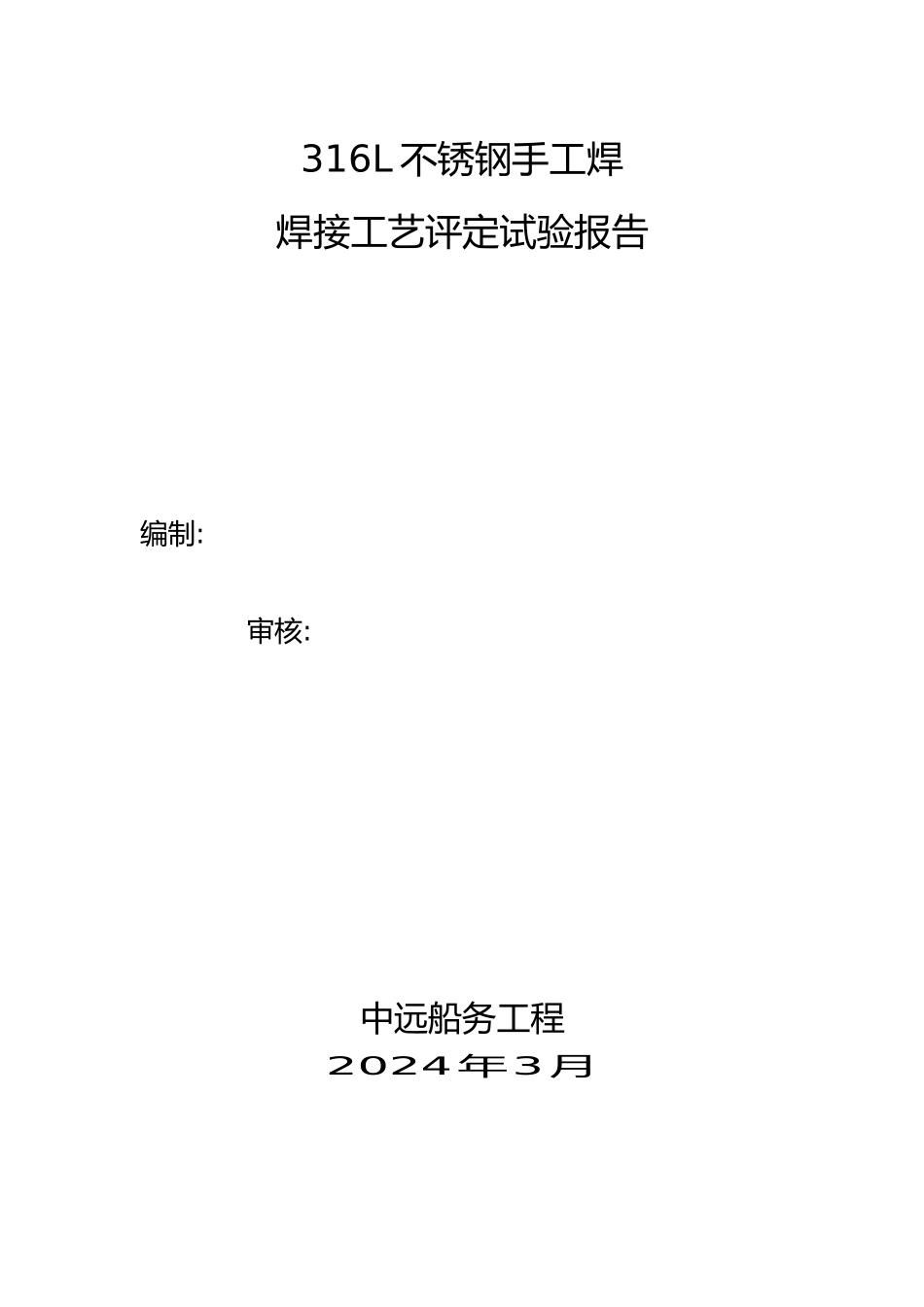

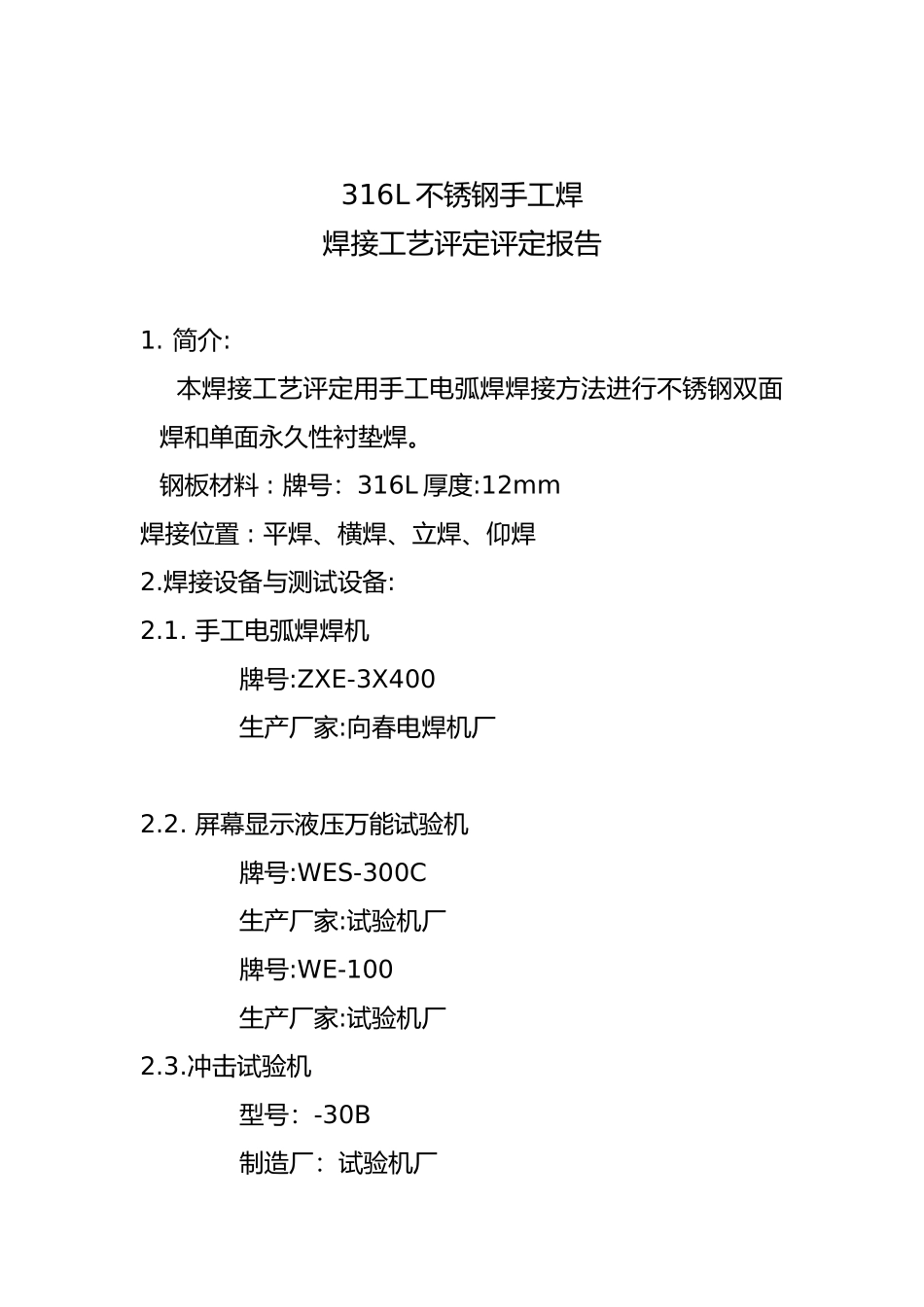

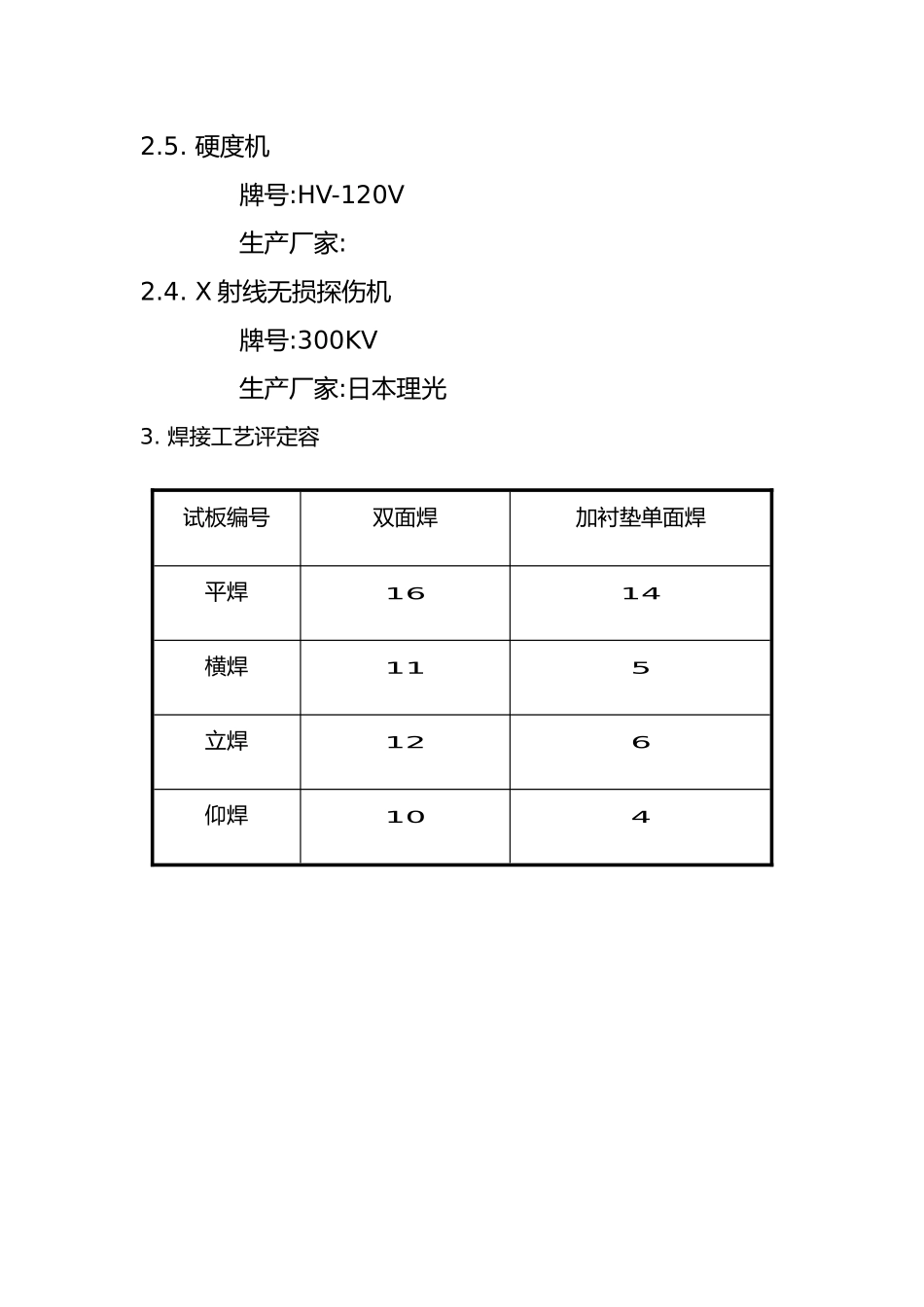

316L 不锈钢手工焊焊接工艺评定试验报告编制: 审核:中远船务工程2024年3月316L 不锈钢手工焊焊接工艺评定评定报告1. 简介: 本焊接工艺评定用手工电弧焊焊接方法进行不锈钢双面焊和单面永久性衬垫焊。钢板材料 : 牌号：316L 厚度:12mm 焊接位置 : 平焊、横焊、立焊、仰焊2.焊接设备与测试设备:2.1. 手工电弧焊焊机牌号:ZXE-3X400生产厂家:向春电焊机厂2.2. 屏幕显示液压万能试验机牌号:WES-300C生产厂家:试验机厂牌号:WE-100生产厂家:试验机厂2.3.冲击试验机型号：-30B制造厂：试验机厂2.5. 硬度机牌号:HV-120V生产厂家:2.4. X 射线无损探伤机牌号:300KV生产厂家:日本理光3. 焊接工艺评定容试板编号双面焊加衬垫单面焊平焊1614横焊115立焊126仰焊104316L 不锈钢手工焊焊接工艺评定评定报告1 焊接工艺评定试验容:A) 焊接接头横向抗拉强度试验 编号: X-L B) 焊接接头冷弯试验编号: X-BC) 焊接接头宏观与硬度试验 编号:X-H 注：X 为试板编号2 焊接试板材料与规格试板牌号: 316L炉 批 号: 450891-002试板规格: 12X200X5003 焊接材料: 电弧焊焊条 焊条牌号:E316L-17焊条规格:Φ3.2mm Φ4.0mm 炉 批 号:05110 051184 试样取样图: 截弃段 拉伸试样弯曲试样 冲击与宏观 试样 备用段弯曲试样拉伸试样截弃段5 焊接坡口图6 焊接规焊接方法焊接材料焊道焊条/焊丝（mm）电流（A）电压（V）手工焊平对接（14 号板）E316L-1713.2902724.01302834.01352844.014028手工焊横对接（5 号板）E316L-1713.2952724.01302834.01302844.014528E316L-1713.2802824.01002934.01102944.012029手工焊立对接（6 号板）手工焊仰对接（4 号板）E316L-1713.2852824.01052934.01102944.013029焊接方法焊接材料焊道焊条/焊丝（mm）电流（A）电压（V）手工焊平对接（16 号板）E316L-1713.2902724.01302734.01352844.01402854.014528手工焊横对接（11 号板）E316L-1713.2952624.01302734.01302844.01452854.014529手工焊立对接（12 号板）E316L-1713.2802724.01002834.01102844.01202854.012528手工焊仰对接（10 号板）E316L-1713.2852724.01052834.01102844.01302854.0130287 无损探伤:试板焊制完毕进行外观检查，24 小时后进行 X 射线无损探伤结果:达到标准要求,详见附录。8 焊接接头物理试验结果:a) 焊接接头横向抗拉试验结果试验编号抗拉强度（N/mm2）断裂处4-L-1647焊缝4-L-2643焊缝5-L-1614焊缝5-L-2654焊缝6-L-1...
