3号机发电机氢系统调试措施方案

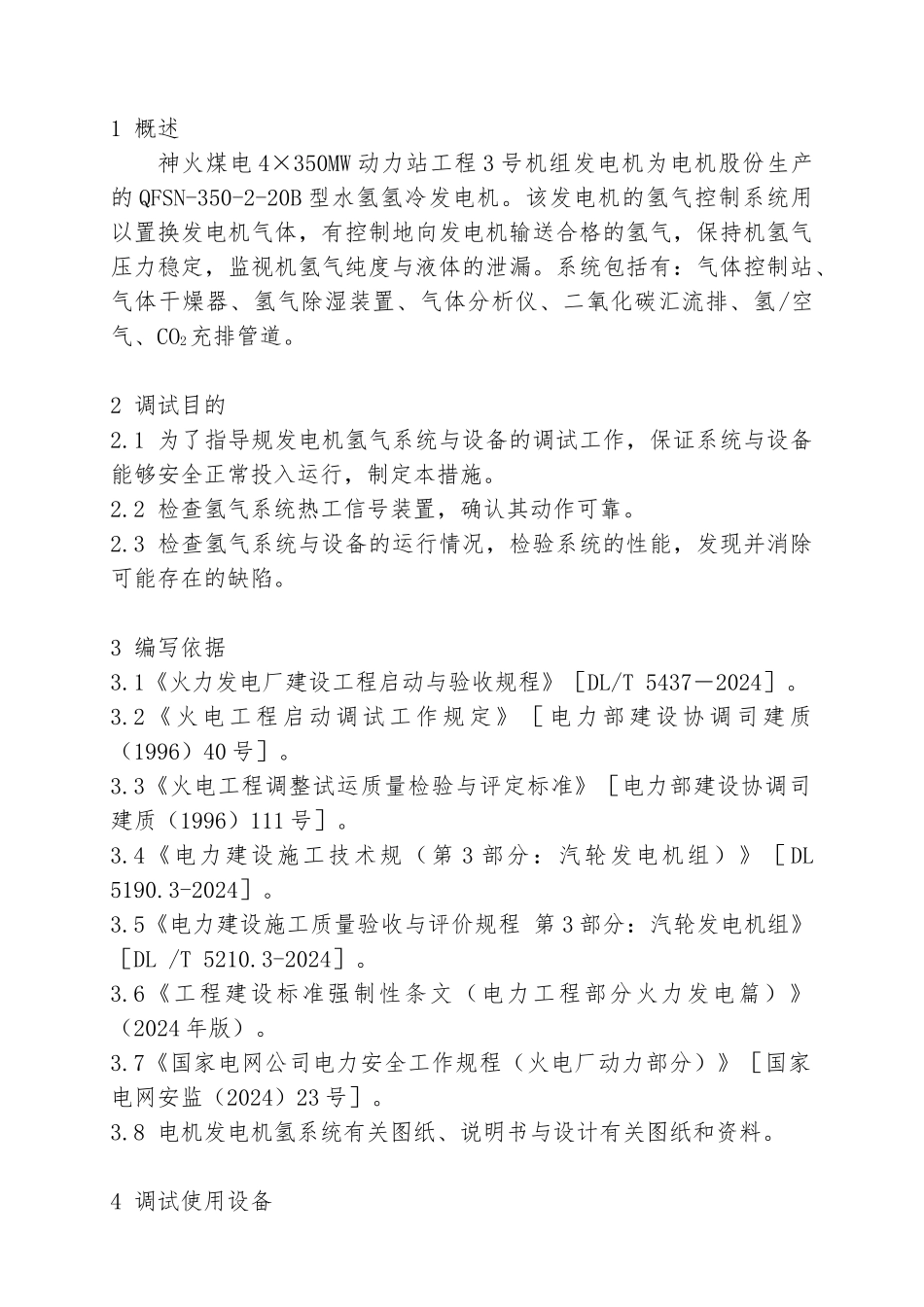

1 概述神火煤电 4×350MW 动力站工程 3 号机组发电机为电机股份生产的 QFSN-350-2-20B 型水氢氢冷发电机。该发电机的氢气控制系统用以置换发电机气体，有控制地向发电机输送合格的氢气，保持机氢气压力稳定，监视机氢气纯度与液体的泄漏。系统包括有：气体控制站、气体干燥器、氢气除湿装置、气体分析仪、二氧化碳汇流排、氢/空气、CO2充排管道。2 调试目的2.1 为了指导规发电机氢气系统与设备的调试工作，保证系统与设备能够安全正常投入运行，制定本措施。2.2 检查氢气系统热工信号装置，确认其动作可靠。2.3 检查氢气系统与设备的运行情况，检验系统的性能，发现并消除可能存在的缺陷。3 编写依据3.1《火力发电厂建设工程启动与验收规程》［DL/T 5437－2024］。3.2《火电工程启动调试工作规定》［电力部建设协调司建质（1996）40 号］。3.3《火电工程调整试运质量检验与评定标准》［电力部建设协调司建质（1996）111 号］。3.4《电力建设施工技术规（第 3 部分：汽轮发电机组）》［DL 5190.3-2024］。3.5《电力建设施工质量验收与评价规程 第 3 部分：汽轮发电机组》［DL /T 5210.3-2024］。3.6《工程建设标准强制性条文（电力工程部分火力发电篇）》（2024 年版）。3.7《国家电网公司电力安全工作规程（火电厂动力部分）》［国家电网安监（2024）23 号］。3.8 电机发电机氢系统有关图纸、说明书与设计有关图纸和资料。4 调试使用设备现场经校验合格的 DCS 测点元件和就地表计。5 组织与分工5.1 火电建设公司5.1.1 负责完成试运所需要的建筑和安装工程，以与试运中临时设施的制作、安装和系统恢复工作。5.1.2 全面组织协调分部试运工作。5.1.3 负责组织完成单体调试、单机试运条件检查确认、单机试运指挥工作，提交单体调试报告和单机试运记录，参加单机试运后的质量验收签证。5.1.4 负责单机试运期间工作票安全措施的落实和许可签发。5.1.5 负责向生产单位办理设备与系统代保管手续。5.1.6 参加和配合分系统试运和整套启动试运工作，参加试运后的质量验收签证。5.1.7 负责试运阶段设备与系统的就地监视、检查、维护、消缺和完善,使与安装相关的各项指标满足达标要求。5.1.8 机组移交生产前，负责试运现场的安全、保卫、文明试运工作，做好试运设备与施工设备的安全隔离措施。5.2 电科院5.2.1 负责分系统试运和整套启动试运调试前的技术与安全交底，并做好交底记录。5.2.2 负责全面检查试运机组各系...
