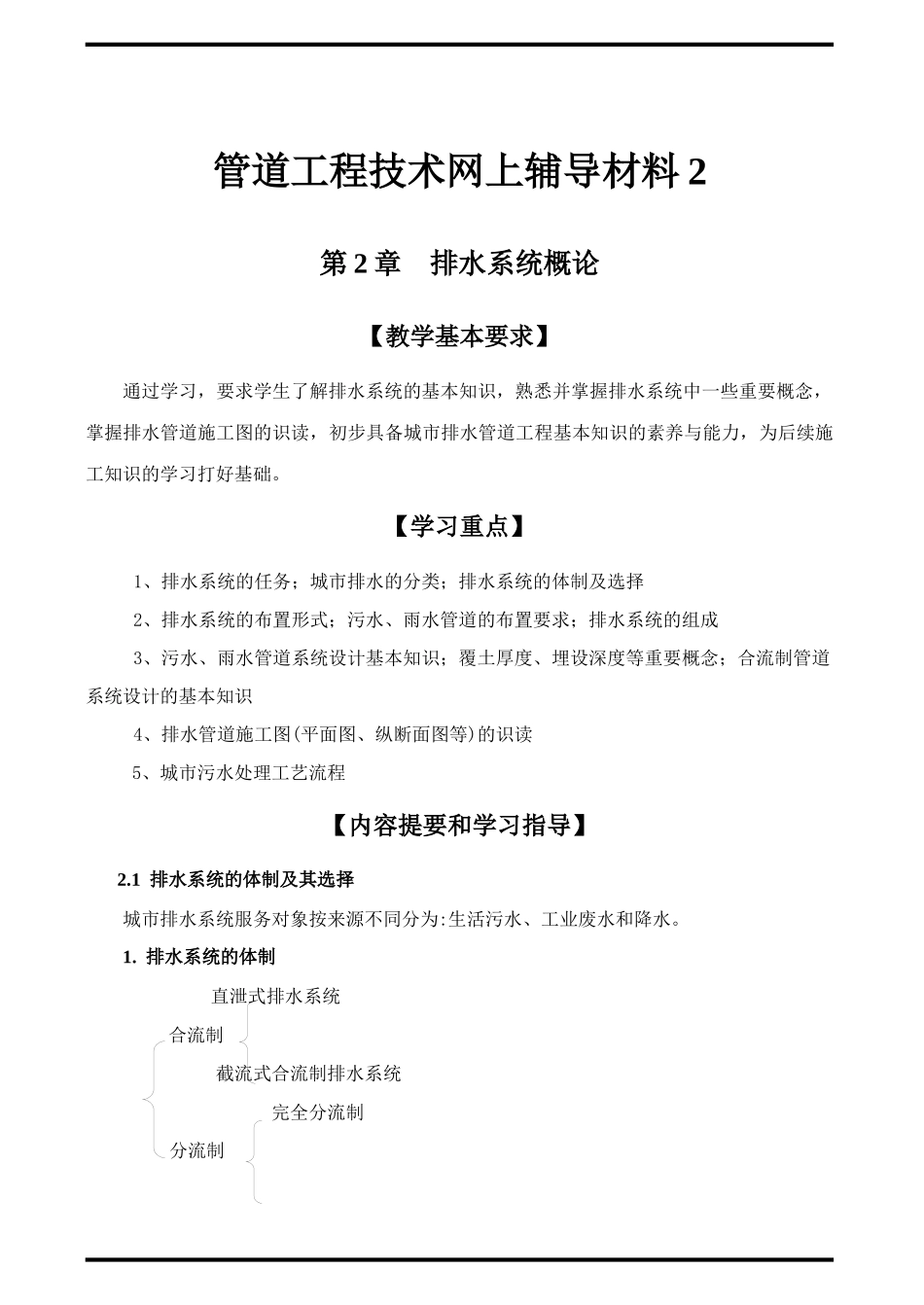

管道工程技术网上辅导材料 2第 2 章 排水系统概论【教学基本要求】通过学习，要求学生了解排水系统的基本知识，熟悉并掌握排水系统中一些重要概念，掌握排水管道施工图的识读，初步具备城市排水管道工程基本知识的素养与能力，为后续施工知识的学习打好基础。【学习重点】1、排水系统的任务；城市排水的分类；排水系统的体制及选择2、排水系统的布置形式；污水、雨水管道的布置要求；排水系统的组成3、污水、雨水管道系统设计基本知识；覆土厚度、埋设深度等重要概念；合流制管道系统设计的基本知识4、排水管道施工图(平面图、纵断面图等)的识读5、城市污水处理工艺流程【内容提要和学习指导】2.1 排水系统的体制及其选择城市排水系统服务对象按来源不同分为:生活污水、工业废水和降水。1. 排水系统的体制 直泄式排水系统合流制 截流式合流制排水系统完全分流制分流制不完全分流制 2. 排水系统的体制的选择环境保护方面造价方面维护管理方面施工方面排水系统体制的选择应根据城镇及工业企业的规划、环境保护的要求、污水利用情况原有排水设施、水质、水量、地形、气候和水体等条件，从全局出发，在满足环境保护的前提下，通过技术经济比较，综合考虑确定。2.2 排水系统的组成和布置 1. 排水系统的组成（1）城市污水排水系统的组成室内污水管道系统及设备室外污水管道系统污水泵站及压力管道污水处理厂污水出水口及事故排放口（2）雨水排水系统的组成建筑物的雨水管道系统。居住小区或工厂、街道雨水管道系统。雨水泵站及压力管道。 出水口及事故排放口。2. 排水系统的布置形式正交式、截流式 、平行式、分区式、分散式、环绕式3. 污水管网的布置（1）污水管道的定线原则：以最短的管道、最小的埋深，尽可能地让最大区域的污水自流排出。定线一般先确定主干管，再是干管和支管。（2）定线时应充分利用地形，污水主干管尽可能设在地形低平位置，沿河布置。（3）污水干管一般沿城市道路敷设，通常设在污水量大或地下管线较少一侧的人行道 、绿化带或慢车道下。4. 雨水管渠的布置（1）充分利用地形，就近排入水体。（2）结合街区及道路规划布置雨水管道。（3）合理布置雨水口，以保证路面雨水排除通畅。（4）合理选用出水口形式。（5）雨水管道采纳明渠或暗管应结合具体条件确定。（6）充分利用地形，选择适当的河湖水面和洼地作为调节池，以调节洪峰流量。2.3 污水管道系统1. 污水设计流量计算（1）污水量的总变化系数 KZ：指在...
