4建筑施工钢管脚手架施工专项方案

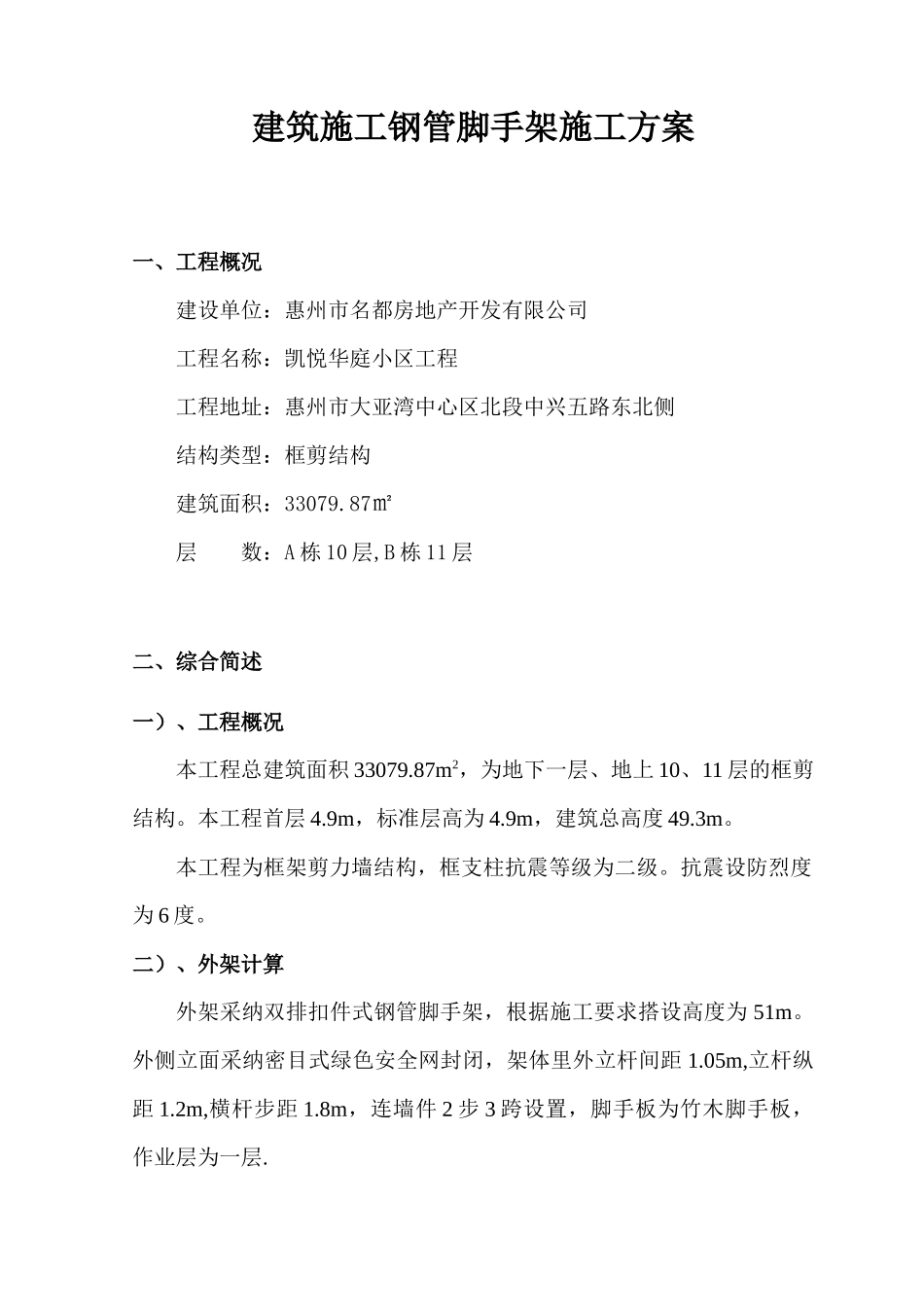

4建筑施工钢管脚手架施工专项方案_第1页
1/8

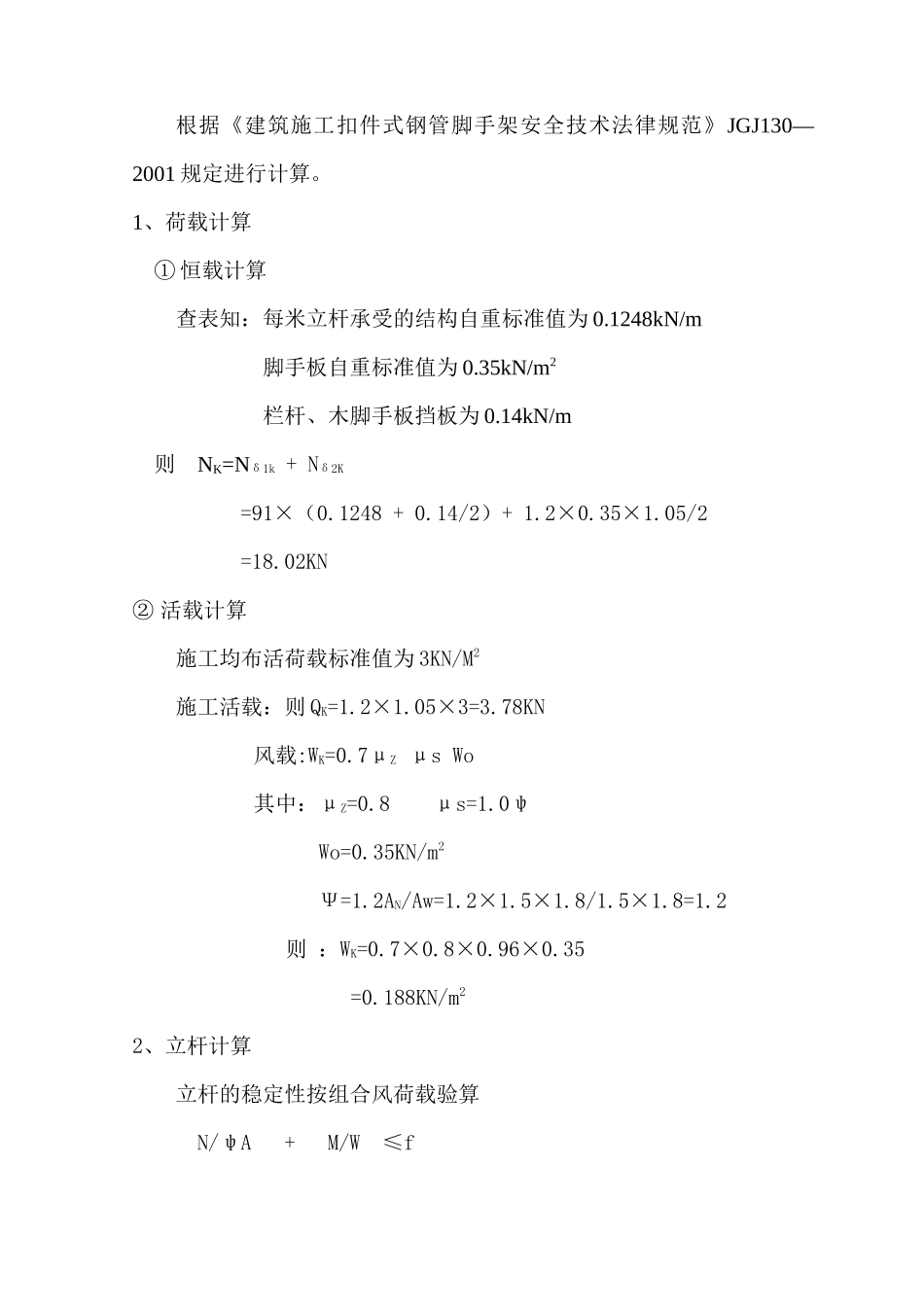

4建筑施工钢管脚手架施工专项方案_第2页
2/8

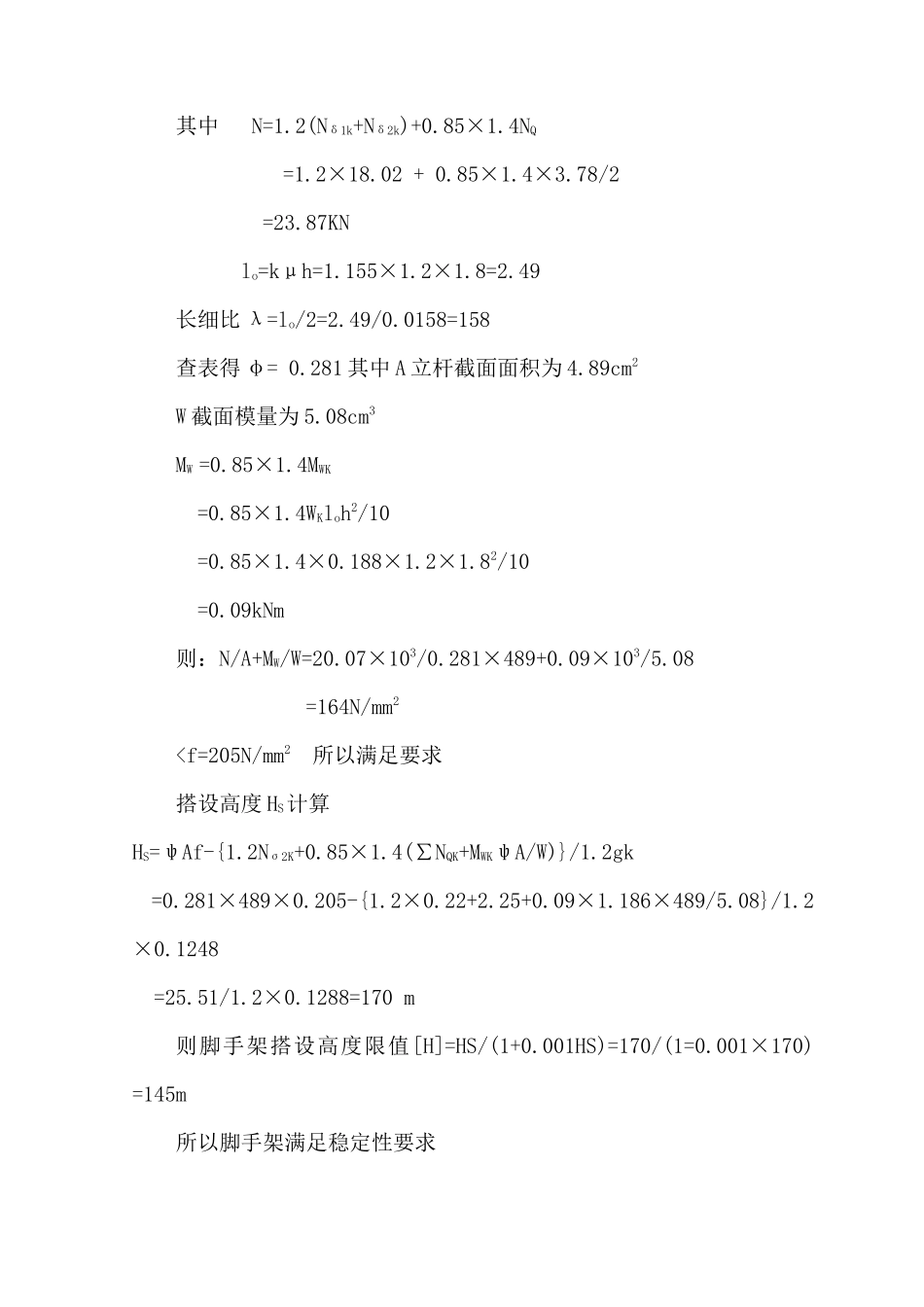

4建筑施工钢管脚手架施工专项方案_第3页
3/8
建筑施工钢管脚手架施工方案一、工程概况建设单位:惠州市名都房地产开发有限公司工程名称:凯悦华庭小区工程工程地址:惠州市大亚湾中心区北段中兴五路东北侧结构类型:框剪结构建筑面积:33079.87㎡层 数:A 栋 10 层,B 栋 11 层二、综合简述一)、工程概况本工程总建筑面积 33079.87m2,为地下一层、地上 10、11 层的框剪结构。本工程首层 4.9m,标准层高为 4.9m,建筑总高度 49.3m。本工程为框架剪力墙结构,框支柱抗震等级为二级。抗震设防烈度为 6 度。二)、外架计算外架采纳双排扣件式钢管脚手架,根据施工要求搭设高度为 51m。外侧立面采纳密目式绿色安全网封闭,架体里外立杆间距 1.05m,立杆纵距 1.2m,横杆步距 1.8m,连墙件 2 步 3 跨设置,脚手板为竹木脚手板,作业层为一层.根据《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130—2001 规定进行计算。1、荷载计算① 恒载计算查表知:每米立杆承受的结构自重标准值为 0.1248kN/m脚手板自重标准值为 0.35kN/m2栏杆、木脚手板挡板为 0.14kN/m 则 NK=Nδ1k + Nδ2K =91×(0.1248 + 0.14/2)+ 1.2×0.35×1.05/2 =18.02KN② 活载计算施工均布活荷载标准值为 3KN/M2 施工活载:则 QK=1.2×1.05×3=3.78KN风载:WK=0.7μZ μs Wo 其中:μZ=0.8 μs=1.0ψWo=0.35KN/m2Ψ=1.2AN/Aw=1.2×1.5×1.8/1.5×1.8=1.2则 :WK=0.7×0.8×0.96×0.35 =0.188KN/m2 2、立杆计算立杆的稳定性按组合风荷载验算N/ψA + M/W ≤f 其中 N=1.2(Nδ1k+Nδ2k)+0.85×1.4NQ =1.2×18.02 + 0.85×1.4×3.78/2 =23.87KNlo=kμh=1.155×1.2×1.8=2.49长细比 λ=lo/2=2.49/0.0158=158查表得 φ= 0.281 其中 A 立杆截面面积为 4.89cm2W 截面模量为 5.08cm3MW =0.85×1.4MWK=0.85×1.4WKloh2/10=0.85×1.4×0.188×1.2×1.82/10=0.09kNm则:N/A+MW/W=20.07×103/0.281×489+0.09×103/5.08=164N/mm2
