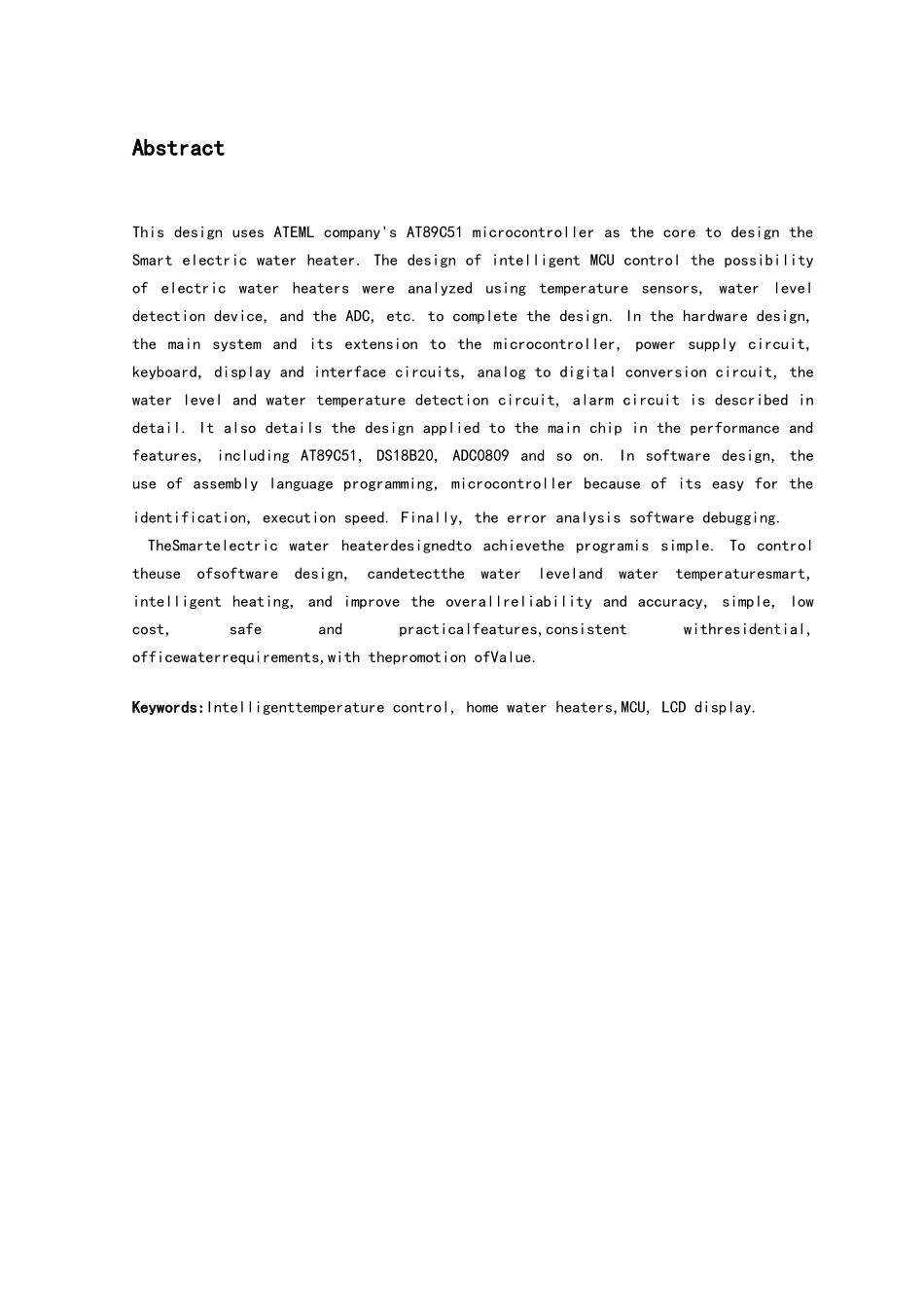

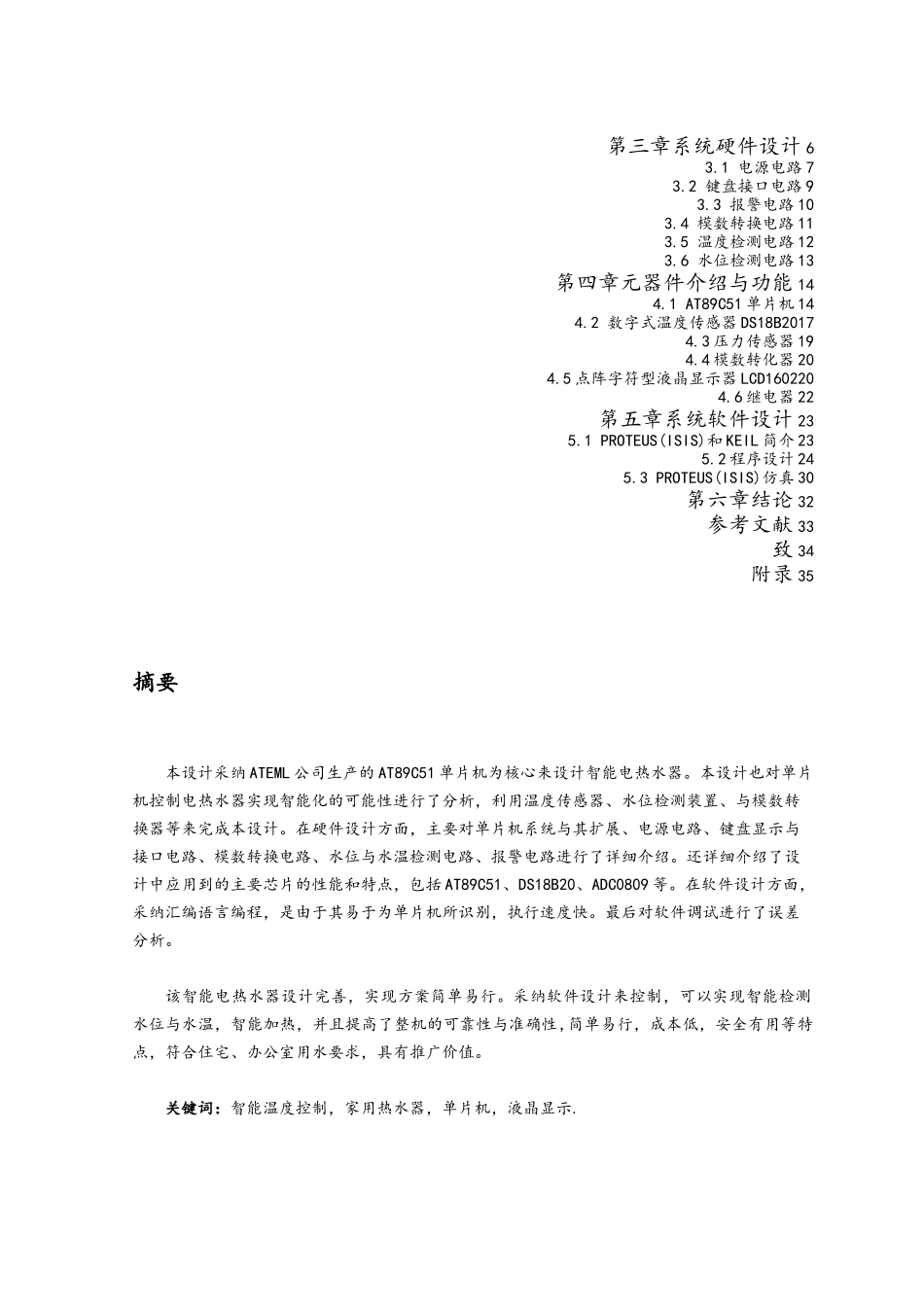

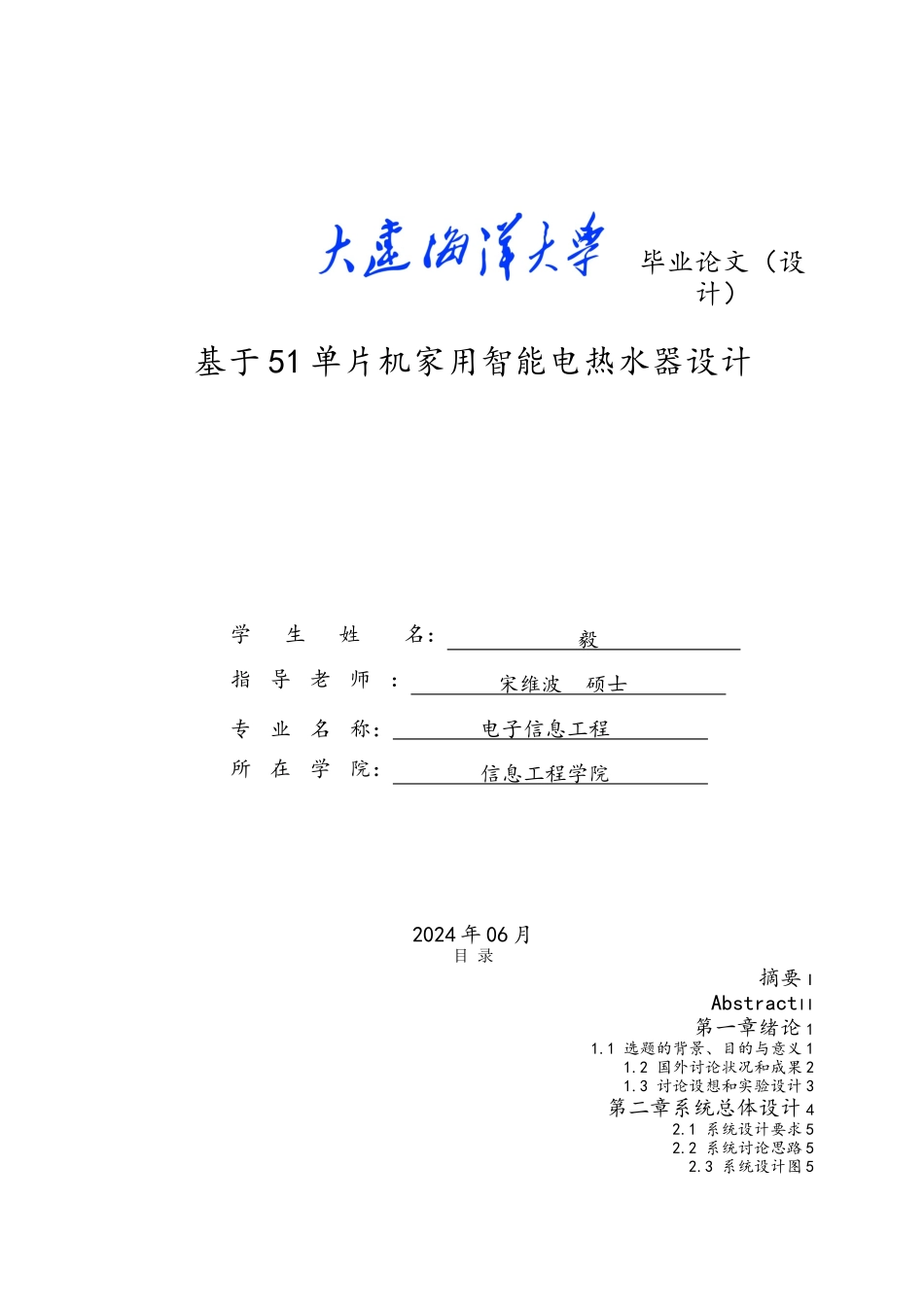

毕业论文（设计）基于 51 单片机家用智能电热水器设计学 生 姓 名： 毅 指导老师： 宋维波 硕士 专业名称： 电子信息工程 所在学院： 信息工程学院 2024 年 06 月目 录摘要 IAbstractII第一章绪论 11.1 选题的背景、目的与意义 11.2 国外讨论状况和成果 21.3 讨论设想和实验设计 3第二章系统总体设计 42.1 系统设计要求 52.2 系统讨论思路 52.3 系统设计图 5第三章系统硬件设计 63.1 电源电路 73.2 键盘接口电路 93.3 报警电路 103.4 模数转换电路 113.5 温度检测电路 123.6 水位检测电路 13第四章元器件介绍与功能 144.1 AT89C51 单片机 144.2 数字式温度传感器 DS18B20174.3 压力传感器 194.4 模数转化器 204.5 点阵字符型液晶显示器 LCD1602204.6 继电器 22第五章系统软件设计 235.1 PROTEUS(ISIS)和 KEIL 简介 235.2 程序设计 245.3 PROTEUS(ISIS)仿真 30第六章结论 32参考文献 33致 34附录 35摘要本设计采纳 ATEML 公司生产的 AT89C51 单片机为核心来设计智能电热水器。本设计也对单片机控制电热水器实现智能化的可能性进行了分析，利用温度传感器、水位检测装置、与模数转换器等来完成本设计。在硬件设计方面，主要对单片机系统与其扩展、电源电路、键盘显示与接口电路、模数转换电路、水位与水温检测电路、报警电路进行了详细介绍。还详细介绍了设计中应用到的主要芯片的性能和特点，包括 AT89C51、DS18B20、ADC0809 等。在软件设计方面，采纳汇编语言编程，是由于其易于为单片机所识别，执行速度快。最后对软件调试进行了误差分析。该智能电热水器设计完善，实现方案简单易行。采纳软件设计来控制，可以实现智能检测水位与水温，智能加热，并且提高了整机的可靠性与准确性,简单易行，成本低，安全有用等特点，符合住宅、办公室用水要求，具有推广价值。关键词：智能温度控制，家用热水器，单片机，液晶显示.AbstractThis design uses ATEML company's AT89C51 microcontroller as the core to design the Smart electric water heater. The design of intelligent MCU control the possibility of electric water heaters were analyzed using temperature sensors, water level detection device, and the ADC, etc. to complete the design. In the hardware design, the main system and its ...
