6kV配电装置电气设备交接试验作业指导书

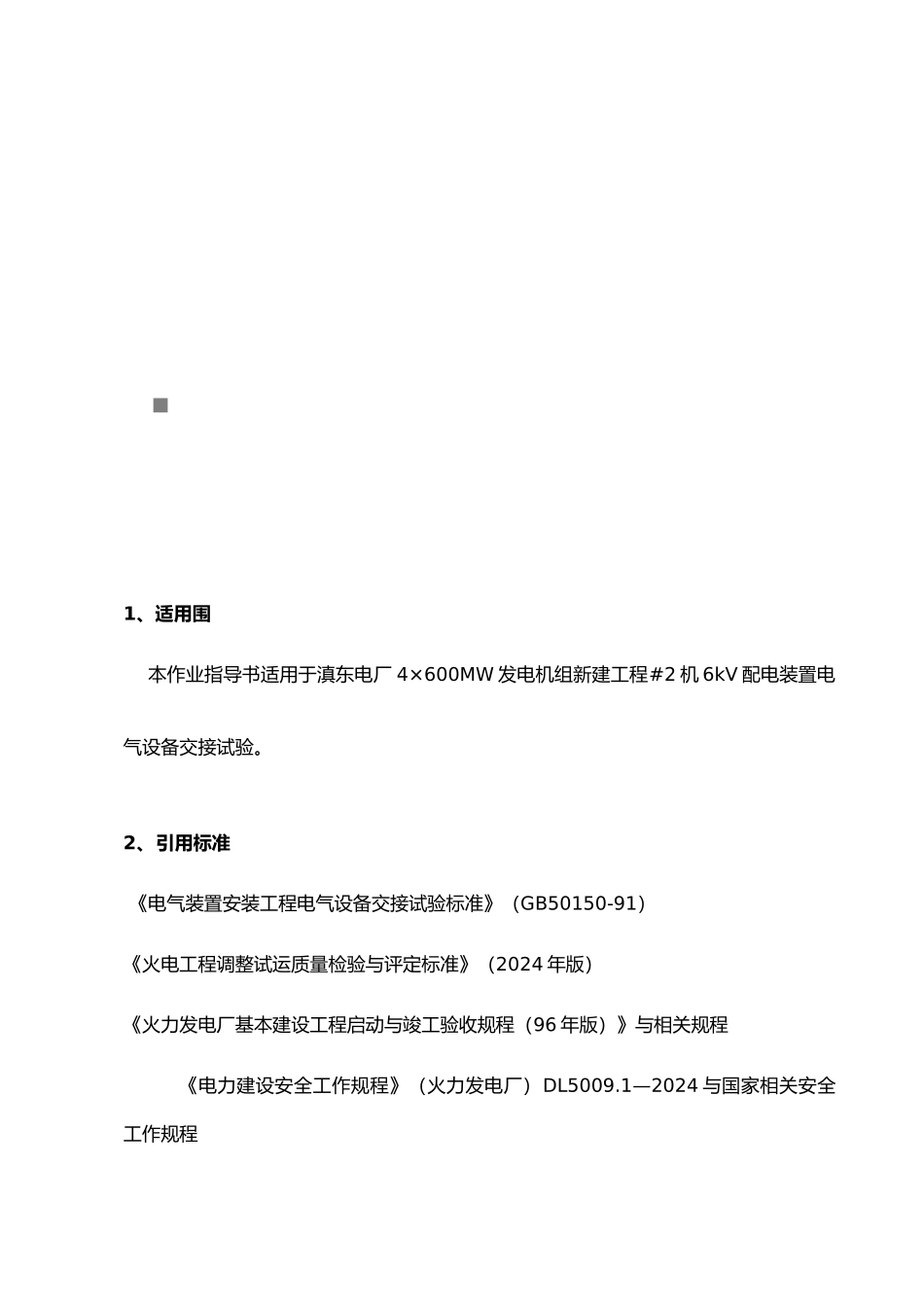

6kV配电装置电气设备交接试验作业指导书_第1页
1/23

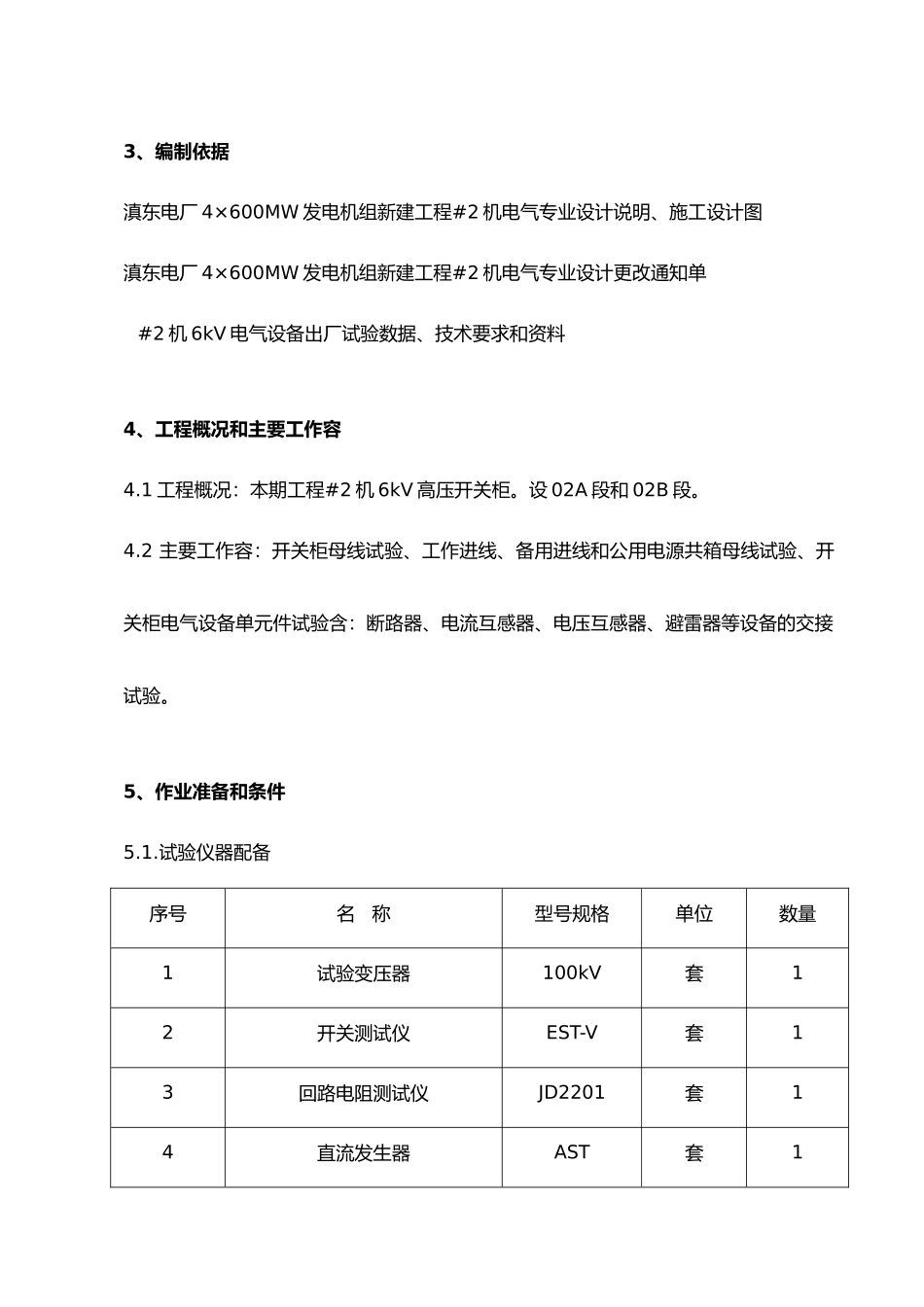

6kV配电装置电气设备交接试验作业指导书_第2页
2/23

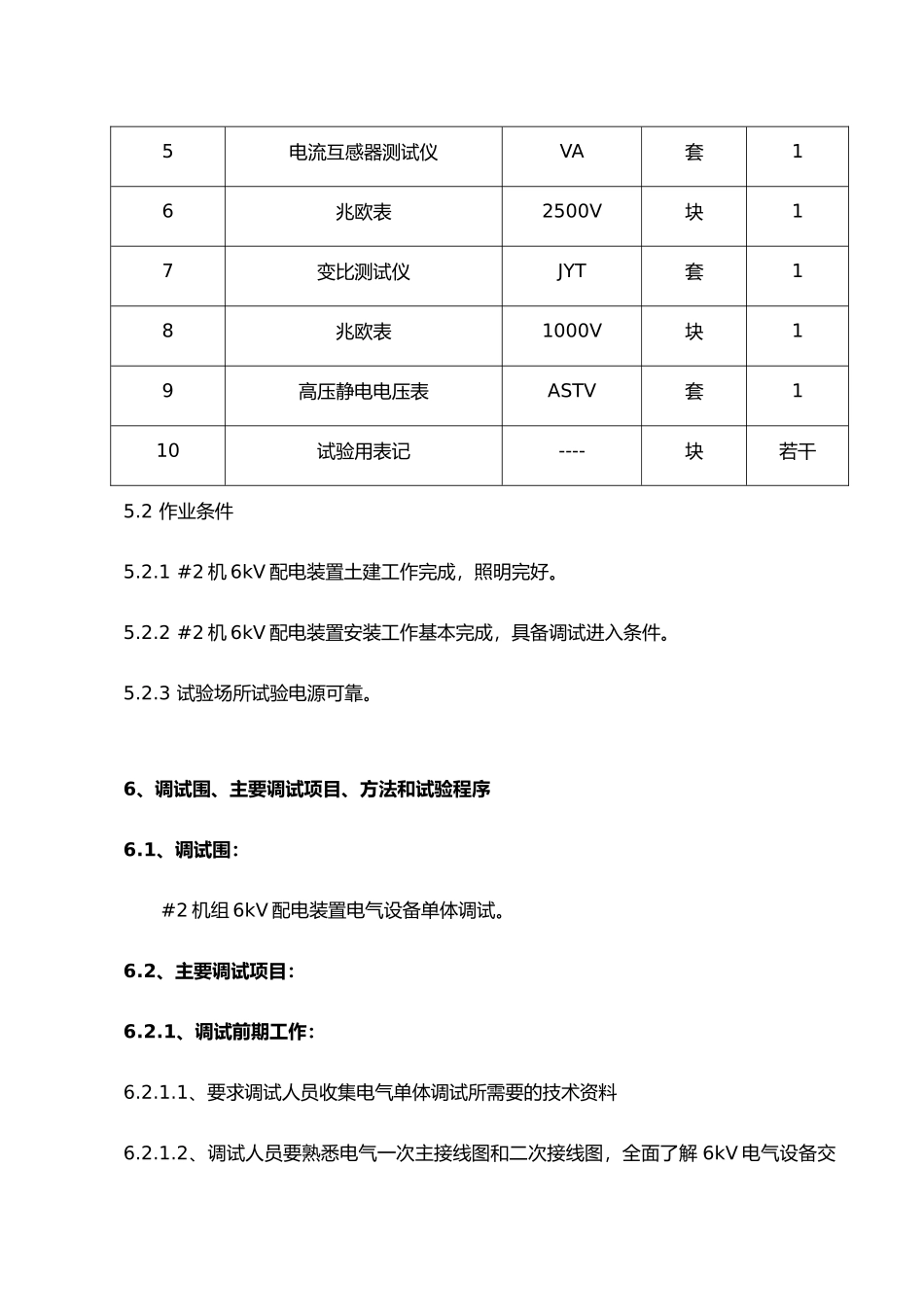

6kV配电装置电气设备交接试验作业指导书_第3页
3/23
1、适用围 本作业指导书适用于滇东电厂 4×600MW 发电机组新建工程#2 机 6kV 配电装置电气设备交接试验。2、引用标准 《电气装置安装工程电气设备交接试验标准》(GB50150-91)《火电工程调整试运质量检验与评定标准》(2024 年版)《火力发电厂基本建设工程启动与竣工验收规程(96 年版)》与相关规程《电力建设安全工作规程》(火力发电厂)DL5009.1—2024 与国家相关安全工作规程3、编制依据滇东电厂 4×600MW 发电机组新建工程#2 机电气专业设计说明、施工设计图滇东电厂 4×600MW 发电机组新建工程#2 机电气专业设计更改通知单#2 机 6kV 电气设备出厂试验数据、技术要求和资料4、工程概况和主要工作容4.1 工程概况:本期工程#2 机 6kV 高压开关柜。设 02A 段和 02B 段。4.2 主要工作容:开关柜母线试验、工作进线、备用进线和公用电源共箱母线试验、开关柜电气设备单元件试验含:断路器、电流互感器、电压互感器、避雷器等设备的交接试验。5、作业准备和条件5.1.试验仪器配备序号名 称型号规格单位数量1试验变压器100kV套12开关测试仪EST-V套13回路电阻测试仪JD2201套14直流发生器AST套15电流互感器测试仪VA套16兆欧表2500V块17变比测试仪JYT套18兆欧表1000V块19高压静电电压表ASTV套110试验用表记----块若干5.2 作业条件5.2.1 #2 机 6kV 配电装置土建工作完成,照明完好。5.2.2 #2 机 6kV 配电装置安装工作基本完成,具备调试进入条件。5.2.3 试验场所试验电源可靠。6、调试围、主要调试项目、方法和试验程序6.1、调试围:#2 机组 6kV 配电装置电气设备单体调试。6.2、主要调试项目:6.2.1、调试前期工作:6.2.1.1、要求调试人员收集电气单体调试所需要的技术资料6.2.1.2、调试人员要熟悉电气一次主接线图和二次接线图,全面了解 6kV 电气设备交接试验所需要的技术要求。6.2.1.3、调试人员要熟悉各电气设备的技术性能,并熟悉相关说明书和资料。6.2.1.4、准备好调试所需要的仪器和仪表。6.2.2、主要设备试验容、方法和试验程序6.2.2.1 6kV 开关柜母线和共箱母线1)相别核对6kV 主母线相序核对: 将各出线间隔手车断路器推入工作位置(备用进线间隔和母线 PT 间隔除外),合上断路器和接触器,在各个出线间隔之间用对线灯分别核对相别。在开关柜整体耐压时观察各间隔带电显示灯,进一步确认母线和出线间隔相序正确。6kV 共箱母线相序核对: 试验时确认备用进线、工作进线和公用电源共...
