AGC应用软件使用的指南培训教材

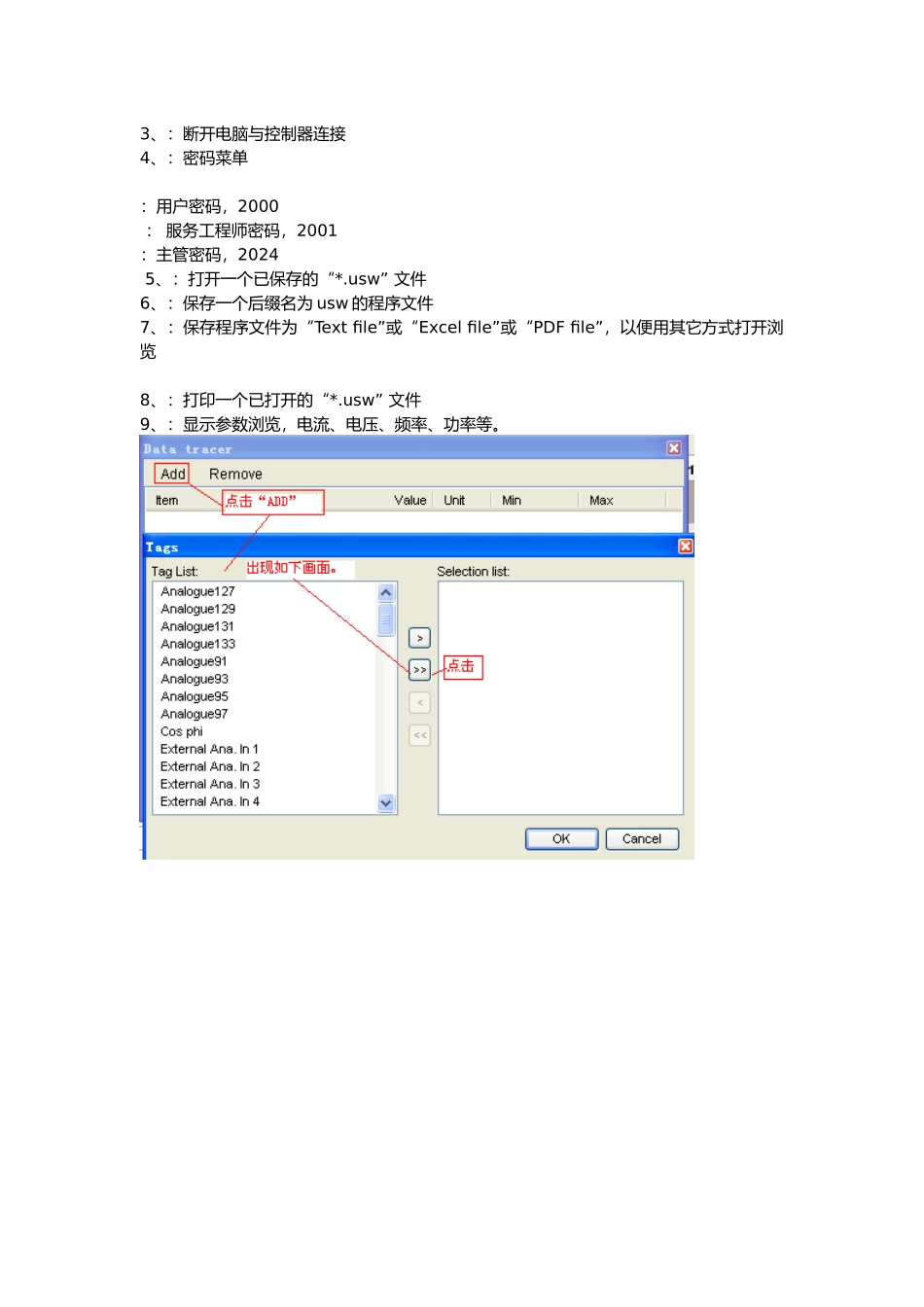

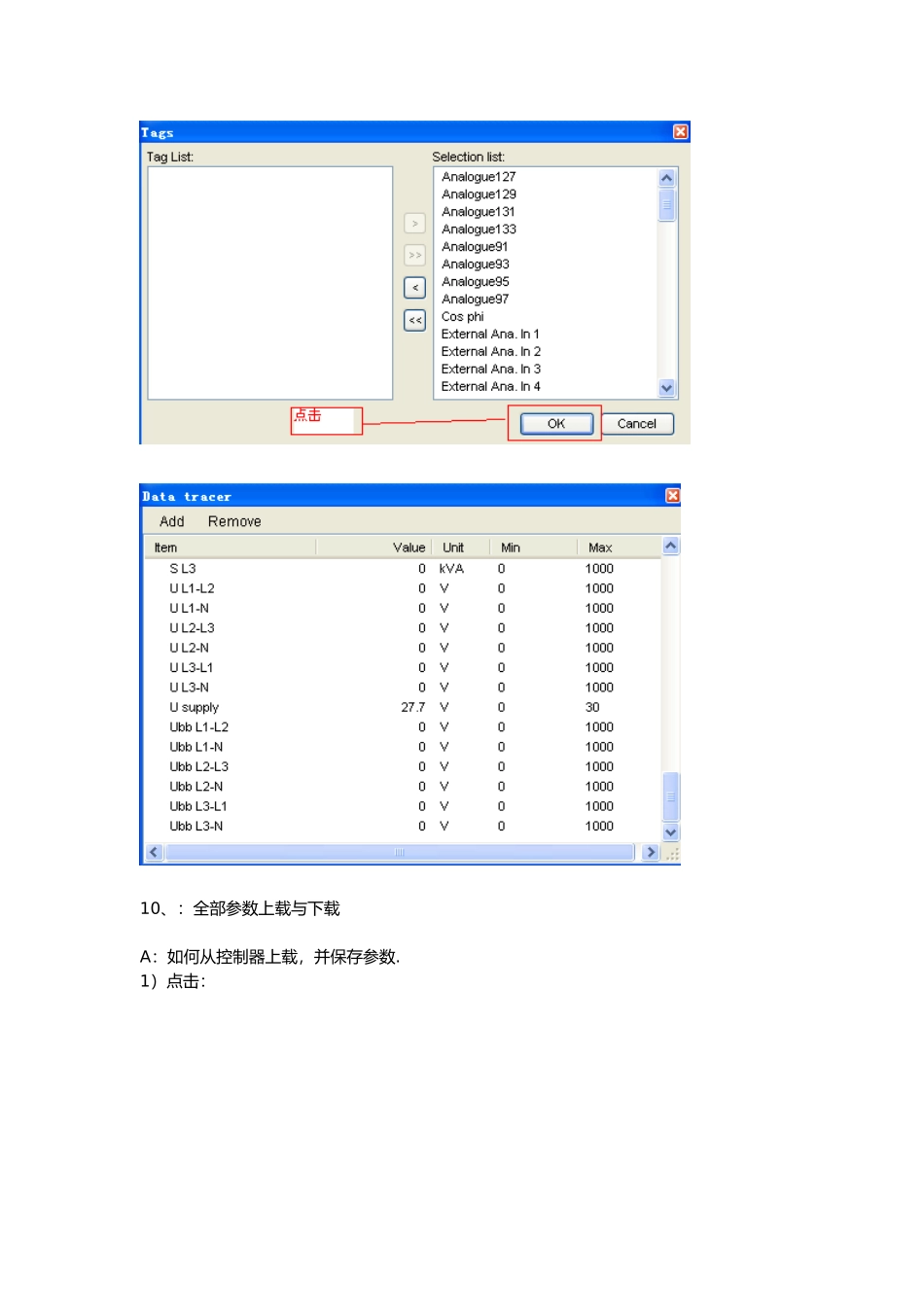

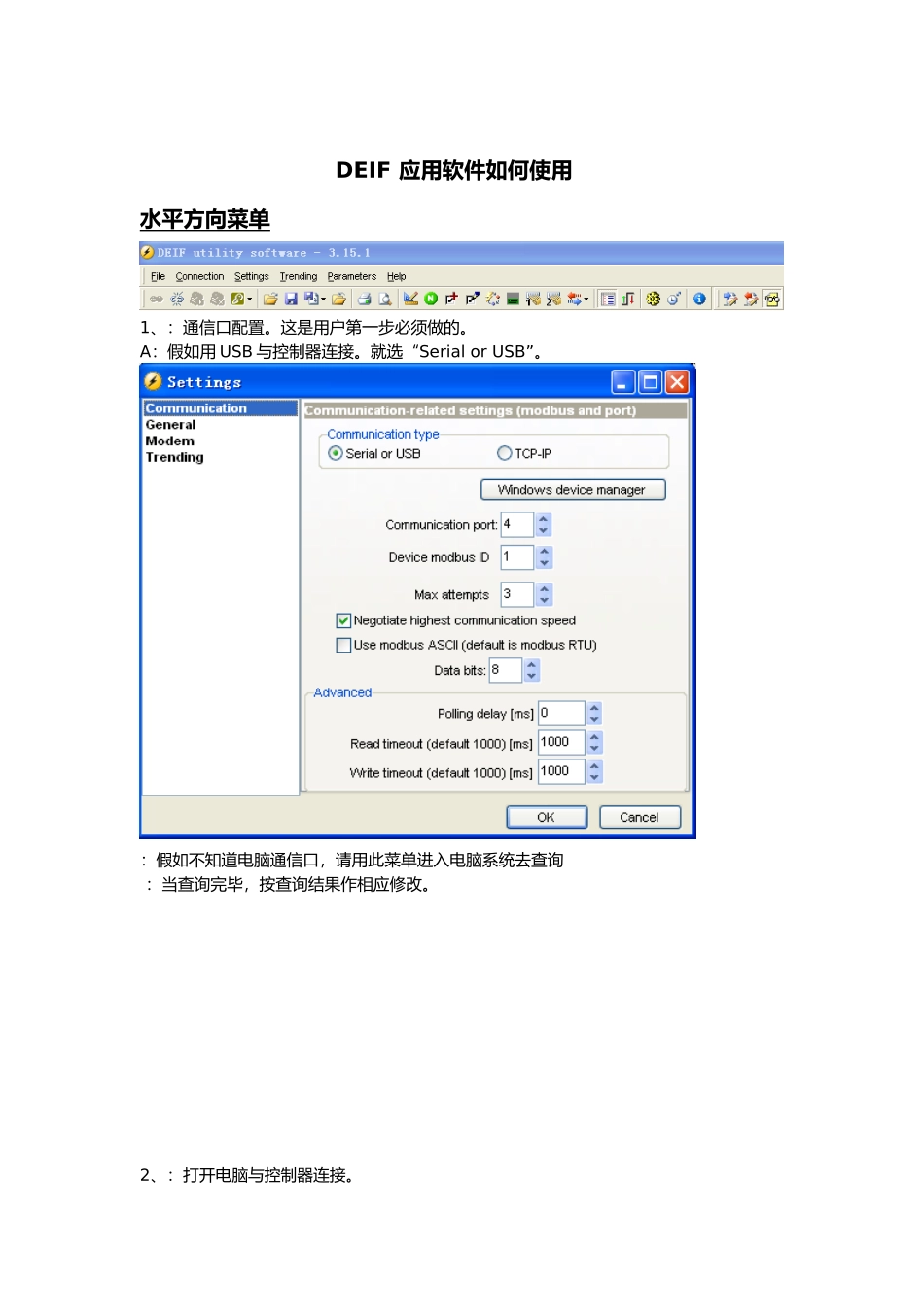

DEIF 应用软件如何使用水平方向菜单1、：通信口配置。这是用户第一步必须做的。A：假如用 USB 与控制器连接。就选“Serial or USB”。：假如不知道电脑通信口，请用此菜单进入电脑系统去查询 ：当查询完毕，按查询结果作相应修改。2、：打开电脑与控制器连接。3、：断开电脑与控制器连接4、：密码菜单：用户密码，2000 ： 服务工程师密码，2001：主管密码，2024 5、：打开一个已保存的“*.usw” 文件6、：保存一个后缀名为 usw 的程序文件7、：保存程序文件为“Text file”或“Excel file”或“PDF file”，以便用其它方式打开浏览8、：打印一个已打开的“*.usw” 文件9、：显示参数浏览，电流、电压、频率、功率等。10、：全部参数上载与下载A：如何从控制器上载，并保存参数.1）点击：2）点击“ALL”3）点击“RUN”4）输入文件名，例如：Vpower-FK5）点击保存待所有的均为 100%后，点击“close”。请不要点击“RUN”，否则再次读取。B：如何将保存的后缀名“*.usw”文件下载到控制器1）、点击 找到保存的文件，例如：Vpower-FK，点击“Vpower-FK”后，再点击“打开”2）、将出现如下画面3）、假如先前已打开了一个文件，回答“Yes”，将关闭以前文件，打开新文件。4）、文件打开后，找到全部参数上载与下载菜单5）点击 6）点击“ALL”7）再点击“Run”待全部均为 100%后，点击“Cancel”。下载完毕。11、 输入/输出点配置A：输入点功能配置B：输出点功能配置12、控制命令。起、停、合、分控制。13、将电脑时钟写入控制器，用于控制器对时。14、DEIF 应用软件版本信息垂直方向菜单画面监控单机/多机监控实时报警趋势图系统参数设定输入/输出点监控控制器可选项浏览事件记录、报警记录等多种语言编辑逻辑编程应用配置监控画面可以看到机组运行模式、开关状态、调速、调压画面、电压、频率等。从此画面可以看到机组调速 GOV reg 、调压 AVR reg 得方向。应用配置监控可以看到机组运行状态、机组有功功率、无功功率、同步过程等。实时报警菜单报警文本、报警发生的时间、Active 是告诉你报警是否激活、Ack 是告诉你告警是否确认。参数实时监控曲线图下面是监测机组电池电压的举例在查看此图前，你需要编辑你要监测的对象。请点击 图标，出现如下画面在画面左侧栏中选择你想监控的参数， 选中后点击 单个发送 菜单，将选中需要监控的参数移送到右侧栏，在点击，就可以了。可以监测多个参数，用不同的颜色区分。移送...
