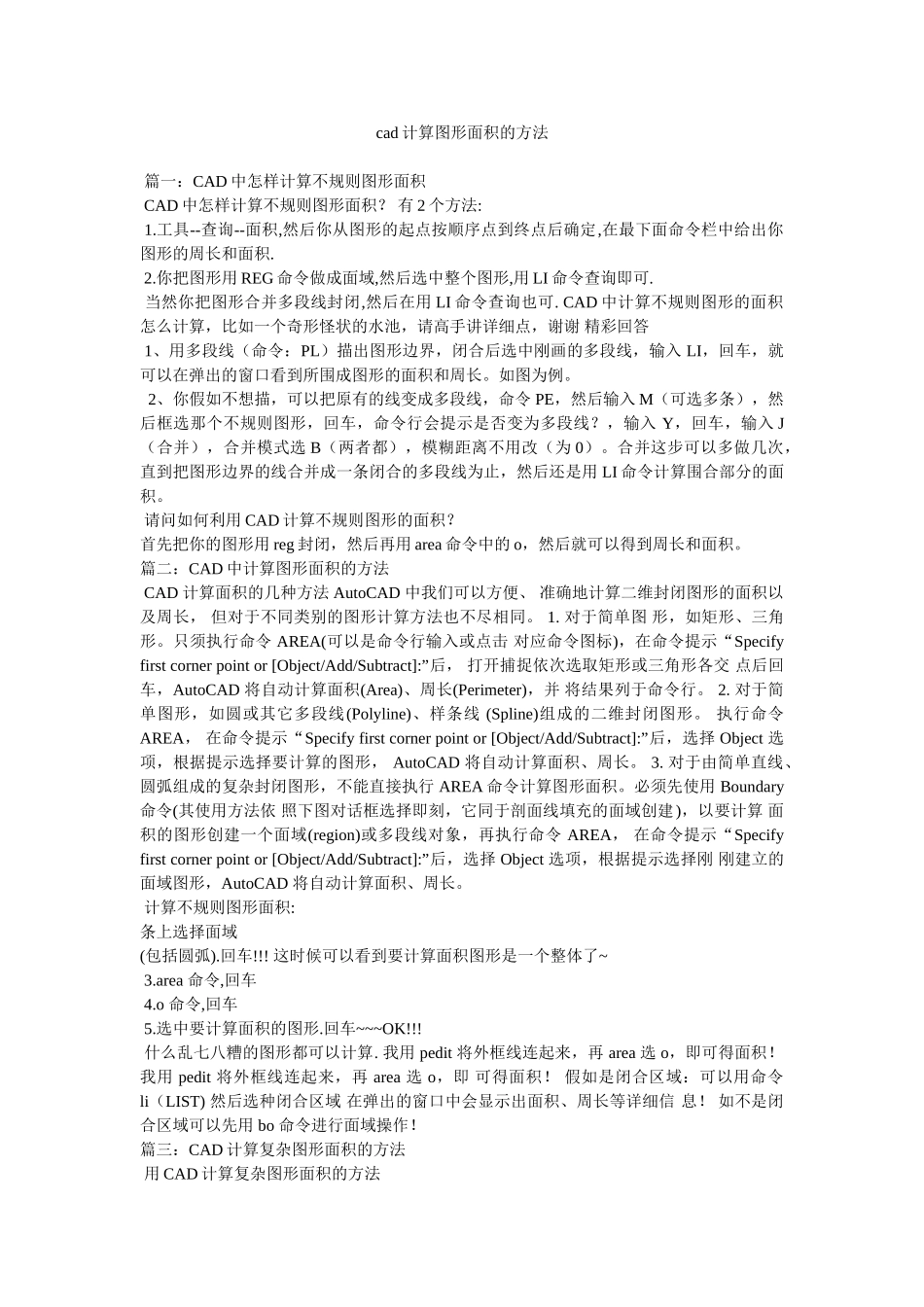

cad计算图形面积的方法参考

cad 计算图形面积的方法 篇一：CAD 中怎样计算不规则图形面积 CAD 中怎样计算不规则图形面积？ 有 2 个方法: 1.工具--查询--面积,然后你从图形的起点按顺序点到终点后确定,在最下面命令栏中给出你图形的周长和面积. 2.你把图形用 REG 命令做成面域,然后选中整个图形,用 LI 命令查询即可. 当然你把图形合并多段线封闭,然后在用 LI 命令查询也可. CAD 中计算不规则图形的面积怎么计算，比如一个奇形怪状的水池，请高手讲详细点，谢谢 精彩回答 1、用多段线（命令：PL）描出图形边界，闭合后选中刚画的多段线，输入 LI，回车，就可以在弹出的窗口看到所围成图形的面积和周长。如图为例。 2、你假如不想描，可以把原有的线变成多段线，命令 PE，然后输入 M（可选多条），然后框选那个不规则图形，回车，命令行会提示是否变为多段线？，输入 Y，回车，输入 J（合并），合并模式选 B（两者都），模糊距离不用改（为 0）。合并这步可以多做几次，直到把图形边界的线合并成一条闭合的多段线为止，然后还是用 LI 命令计算围合部分的面积。 请问如何利用 CAD 计算不规则图形的面积？首先把你的图形用 reg 封闭，然后再用 area 命令中的 o，然后就可以得到周长和面积。篇二：CAD 中计算图形面积的方法 CAD 计算面积的几种方法 AutoCAD 中我们可以方便、 准确地计算二维封闭图形的面积以及周长， 但对于不同类别的图形计算方法也不尽相同。 1. 对于简单图 形，如矩形、三角形。只须执行命令 AREA(可以是命令行输入或点击 对应命令图标)，在命令提示“Specify first corner point or [Object/Add/Subtract]:”后， 打开捕捉依次选取矩形或三角形各交 点后回车，AutoCAD 将自动计算面积(Area)、周长(Perimeter)，并 将结果列于命令行。 2. 对于简单图形，如圆或其它多段线(Polyline)、样条线 (Spline)组成的二维封闭图形。 执行命令 AREA， 在命令提示“Specify first corner point or [Object/Add/Subtract]:”后，选择 Object 选项，根据提示选择要计算的图形， AutoCAD 将自动计算面积、周长。 3. 对于由简单直线、圆弧组成的复杂封闭图形，不能直接执行 AREA 命令计算图形面积。必须先使用 Boundary 命令(其使用方法依 照下图对话框选择即刻，它同于剖面线填充的面域创建)，以要计算 面积的图形创建一个面域(region)或多段线对象，再执行命令 AREA， 在命令提示“Spec...
