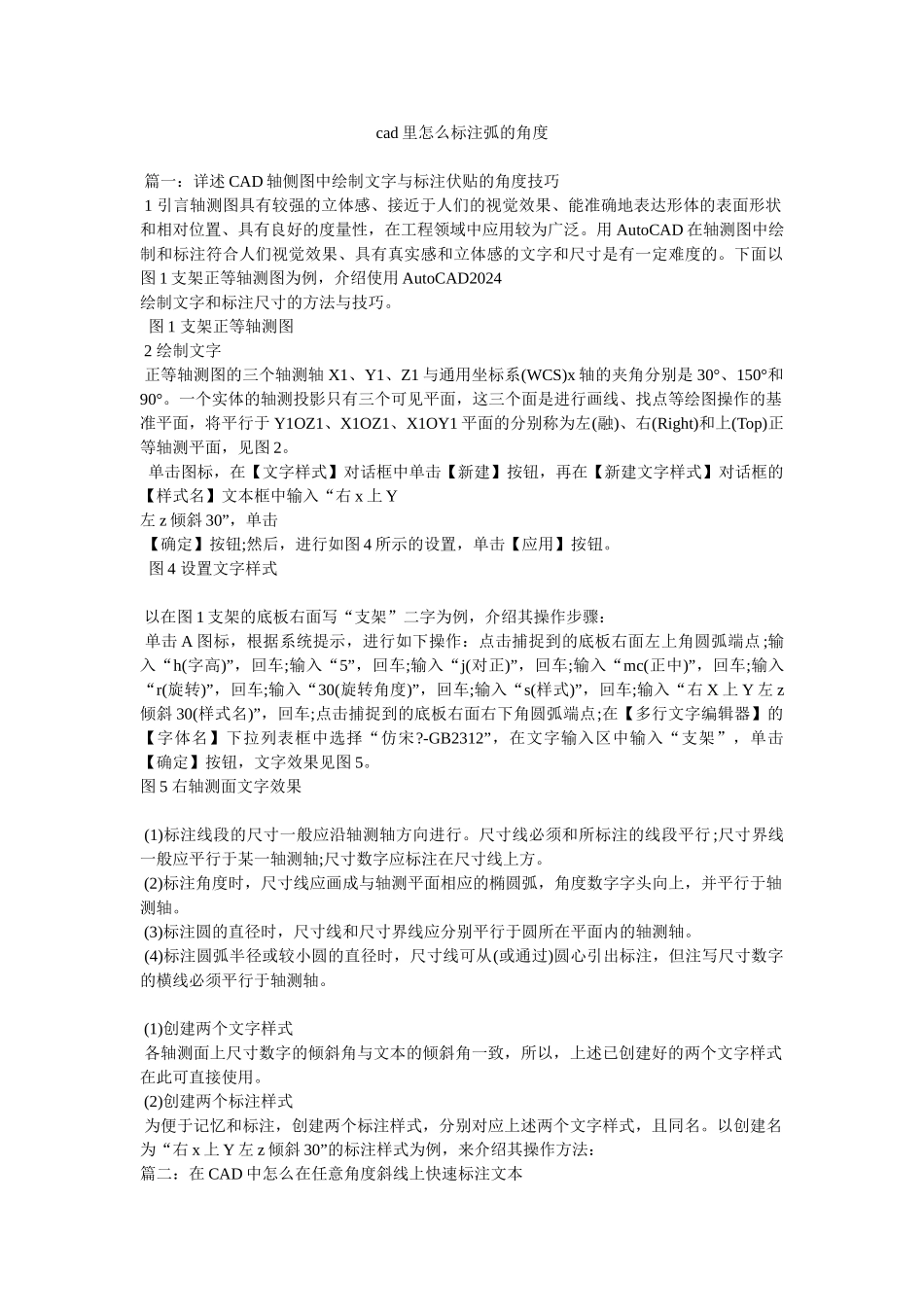

cad 里怎么标注弧的角度 篇一：详述 CAD 轴侧图中绘制文字与标注伏贴的角度技巧 1 引言轴测图具有较强的立体感、接近于人们的视觉效果、能准确地表达形体的表面形状和相对位置、具有良好的度量性，在工程领域中应用较为广泛。用 AutoCAD 在轴测图中绘制和标注符合人们视觉效果、具有真实感和立体感的文字和尺寸是有一定难度的。下面以图 1 支架正等轴测图为例，介绍使用 AutoCAD2024绘制文字和标注尺寸的方法与技巧。 图 1 支架正等轴测图 2 绘制文字 正等轴测图的三个轴测轴 X1、Y1、Z1 与通用坐标系(WCS)x 轴的夹角分别是 30°、150°和90°。一个实体的轴测投影只有三个可见平面，这三个面是进行画线、找点等绘图操作的基准平面，将平行于 Y1OZ1、X1OZ1、X1OY1 平面的分别称为左(融)、右(Right)和上(Top)正等轴测平面，见图 2。 单击图标，在【文字样式】对话框中单击【新建】按钮，再在【新建文字样式】对话框的【样式名】文本框中输入“右 x 上 Y左 z 倾斜 30”，单击 【确定】按钮;然后，进行如图 4 所示的设置，单击【应用】按钮。 图 4 设置文字样式 以在图 1 支架的底板右面写“支架”二字为例，介绍其操作步骤： 单击 A 图标，根据系统提示，进行如下操作：点击捕捉到的底板右面左上角圆弧端点 ;输入“h(字高)”，回车;输入“5”，回车;输入“j(对正)”，回车;输入“mc(正中)”，回车;输入“r(旋转)”，回车;输入“30(旋转角度)”，回车;输入“s(样式)”，回车;输入“右 X 上 Y 左 z倾斜 30(样式名)”，回车;点击捕捉到的底板右面右下角圆弧端点;在【多行文字编辑器】的【字体名】下拉列表框中选择“仿宋?-GB2312”，在文字输入区中输入“支架”，单击【确定】按钮，文字效果见图 5。图 5 右轴测面文字效果 (1)标注线段的尺寸一般应沿轴测轴方向进行。尺寸线必须和所标注的线段平行 ;尺寸界线一般应平行于某一轴测轴;尺寸数字应标注在尺寸线上方。 (2)标注角度时，尺寸线应画成与轴测平面相应的椭圆弧，角度数字字头向上，并平行于轴测轴。 (3)标注圆的直径时，尺寸线和尺寸界线应分别平行于圆所在平面内的轴测轴。 (4)标注圆弧半径或较小圆的直径时，尺寸线可从(或通过)圆心引出标注，但注写尺寸数字的横线必须平行于轴测轴。 (1)创建两个文字样式 各轴测面上尺寸数字的倾斜角与文本的倾斜角一致，所以，上述已创建好的两个文字样式在此可直接使用。 (2)创建两个标注样式...
