cdma2000直放站设备规范企业规范1

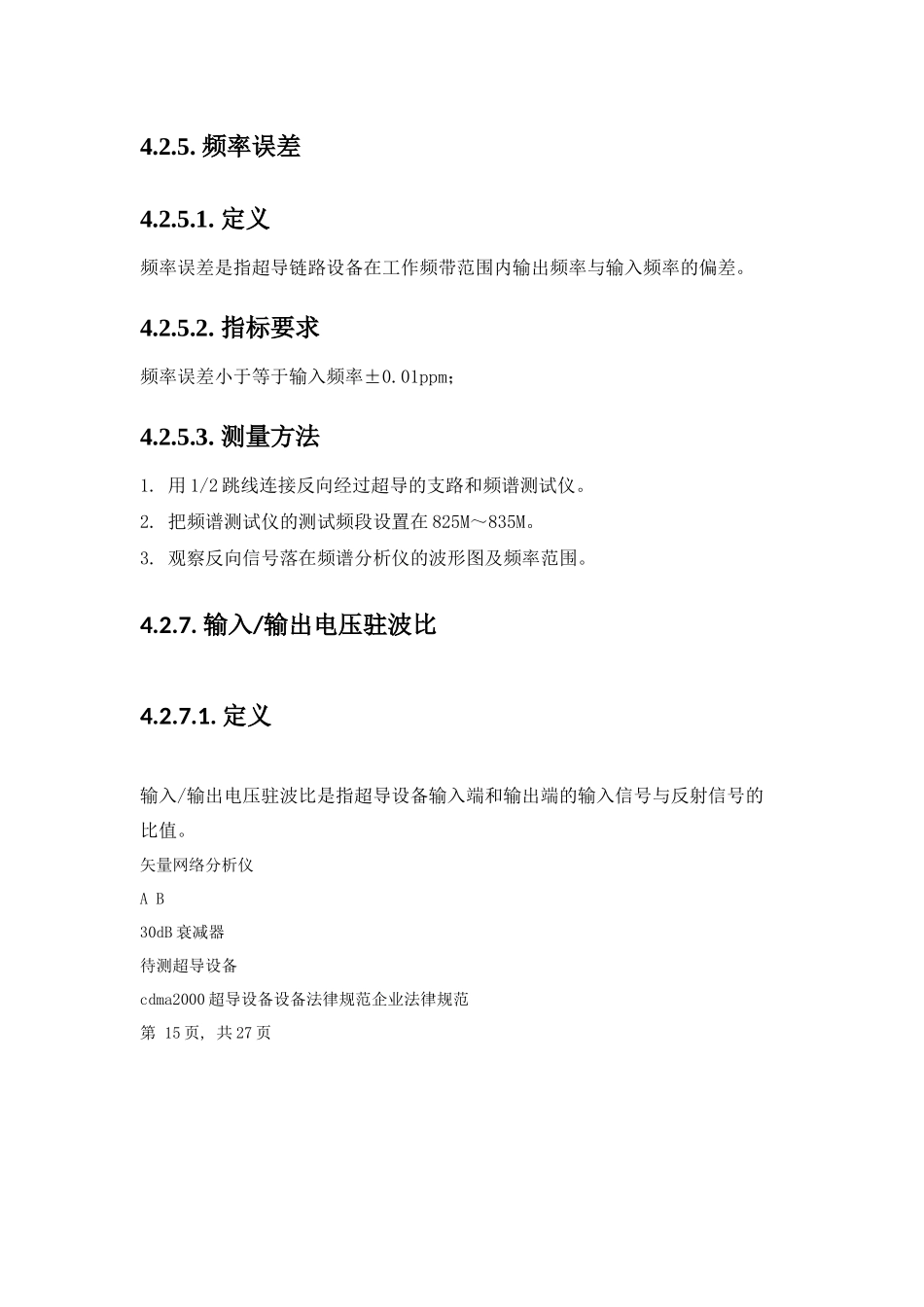

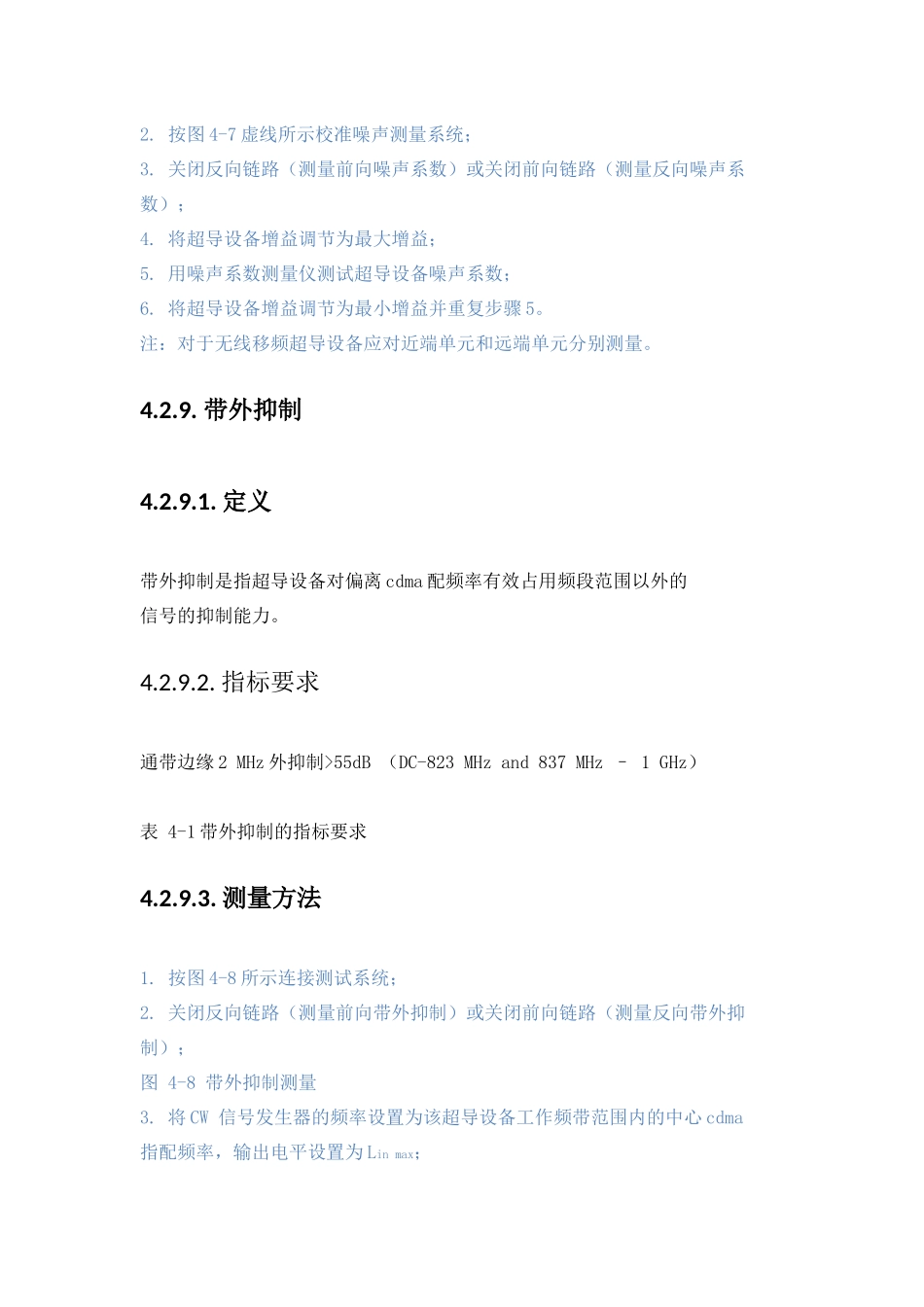

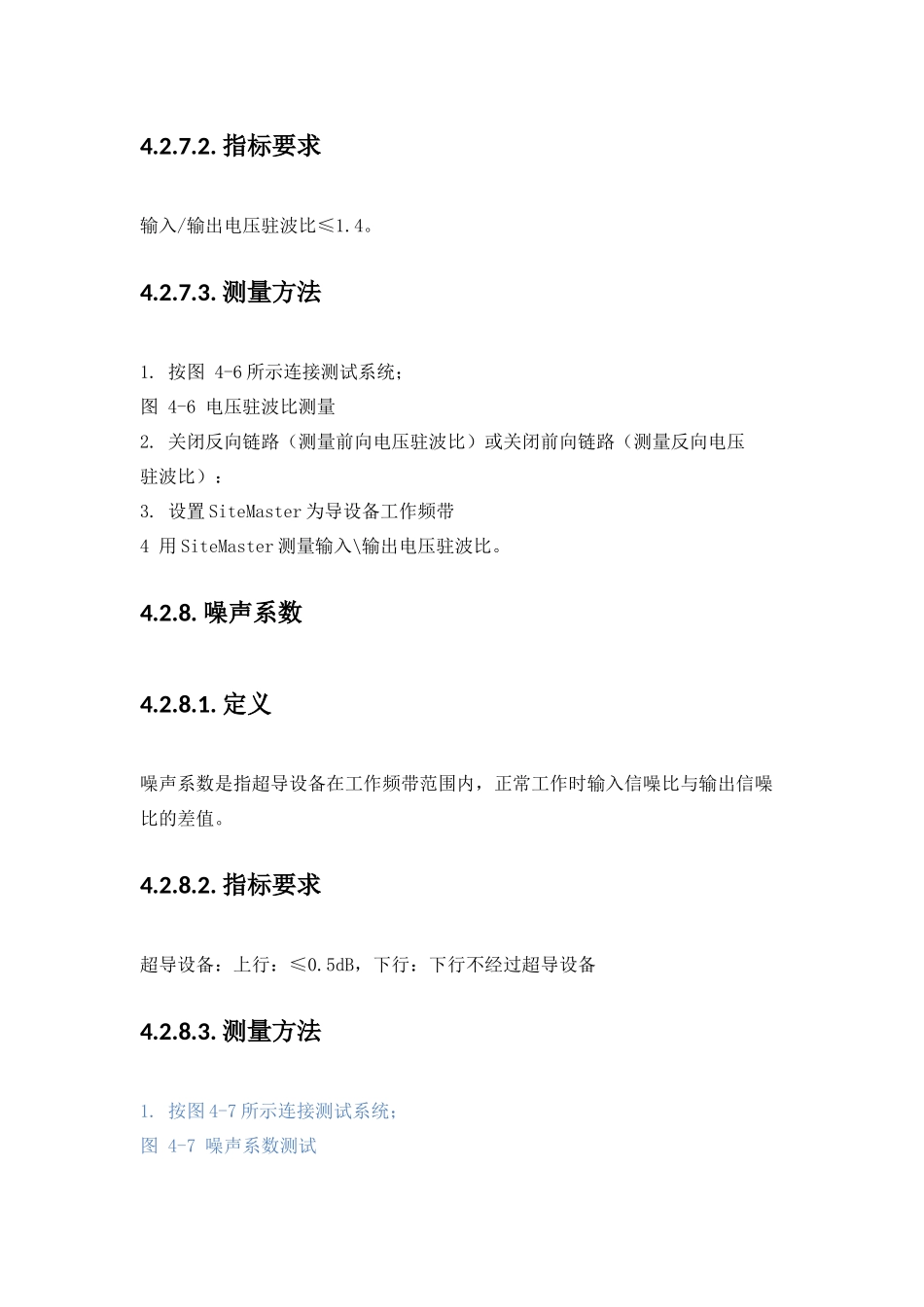

4.2.5. 频率误差4.2.5.1. 定义频率误差是指超导链路设备在工作频带范围内输出频率与输入频率的偏差。4.2.5.2. 指标要求频率误差小于等于输入频率±0.01ppm；4.2.5.3. 测量方法1. 用 1/2 跳线连接反向经过超导的支路和频谱测试仪。2. 把频谱测试仪的测试频段设置在 825M～835M。3. 观察反向信号落在频谱分析仪的波形图及频率范围。4.2.7. 输入/输出电压驻波比4.2.7.1. 定义输入/输出电压驻波比是指超导设备输入端和输出端的输入信号与反射信号的比值。矢量网络分析仪A B30dB 衰减器待测超导设备cdma2000 超导设备设备法律规范企业法律规范第 15 页, 共 27 页4.2.7.2. 指标要求输入/输出电压驻波比≤1.4。4.2.7.3. 测量方法1. 按图 4-6 所示连接测试系统；图 4-6 电压驻波比测量2. 关闭反向链路（测量前向电压驻波比）或关闭前向链路（测量反向电压驻波比）：3. 设置 SiteMaster 为导设备工作频带4 用 SiteMaster 测量输入\输出电压驻波比。4.2.8. 噪声系数4.2.8.1. 定义噪声系数是指超导设备在工作频带范围内，正常工作时输入信噪比与输出信噪比的差值。4.2.8.2. 指标要求超导设备：上行：≤0.5dB，下行：下行不经过超导设备 4.2.8.3. 测量方法1. 按图 4-7 所示连接测试系统；图 4-7 噪声系数测试2. 按图 4-7 虚线所示校准噪声测量系统；3. 关闭反向链路（测量前向噪声系数）或关闭前向链路（测量反向噪声系数）；4. 将超导设备增益调节为最大增益；5. 用噪声系数测量仪测试超导设备噪声系数；6. 将超导设备增益调节为最小增益并重复步骤 5。注：对于无线移频超导设备应对近端单元和远端单元分别测量。4.2.9. 带外抑制4.2.9.1. 定义带外抑制是指超导设备对偏离 cdma 配频率有效占用频段范围以外的信号的抑制能力。4.2.9.2. 指标要求通带边缘 2 MHz 外抑制>55dB （DC-823 MHz and 837 MHz – 1 GHz） 表 4-1 带外抑制的指标要求4.2.9.3. 测量方法1. 按图 4-8 所示连接测试系统；2. 关闭反向链路（测量前向带外抑制）或关闭前向链路（测量反向带外抑制）；图 4-8 带外抑制测量3. 将 CW 信号发生器的频率设置为该超导设备工作频带范围内的中心 cdma指配频率，输出电平设置为 Lin max；4. 将超导设备的增益调节为最大增益；5. 用频谱分析仪测量超导设备的输出功率并记录；6. 按表 4-1 的规定将 CW 信号发生器的频率设置为偏离 cdma 指配频率(或工作频带...
