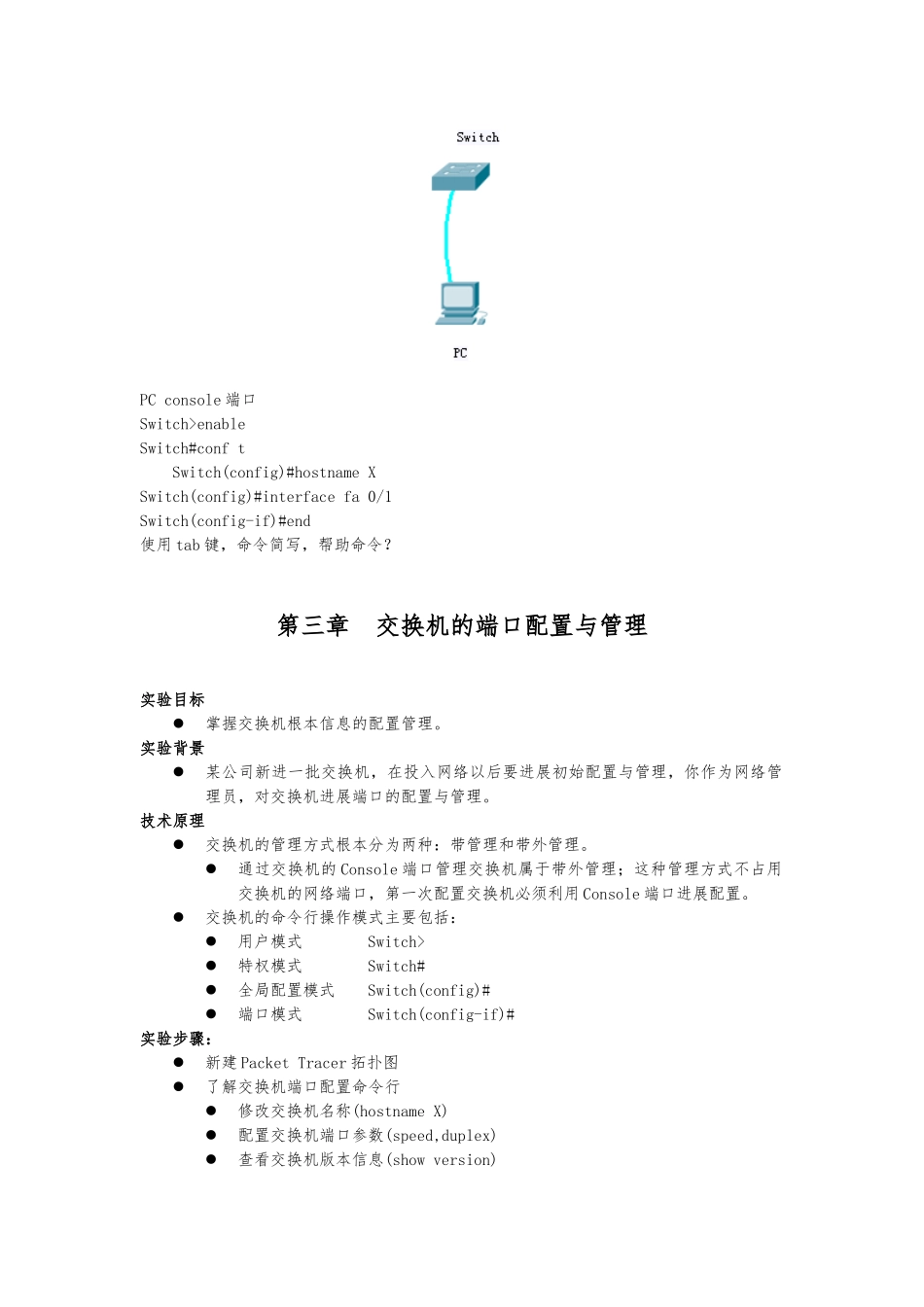

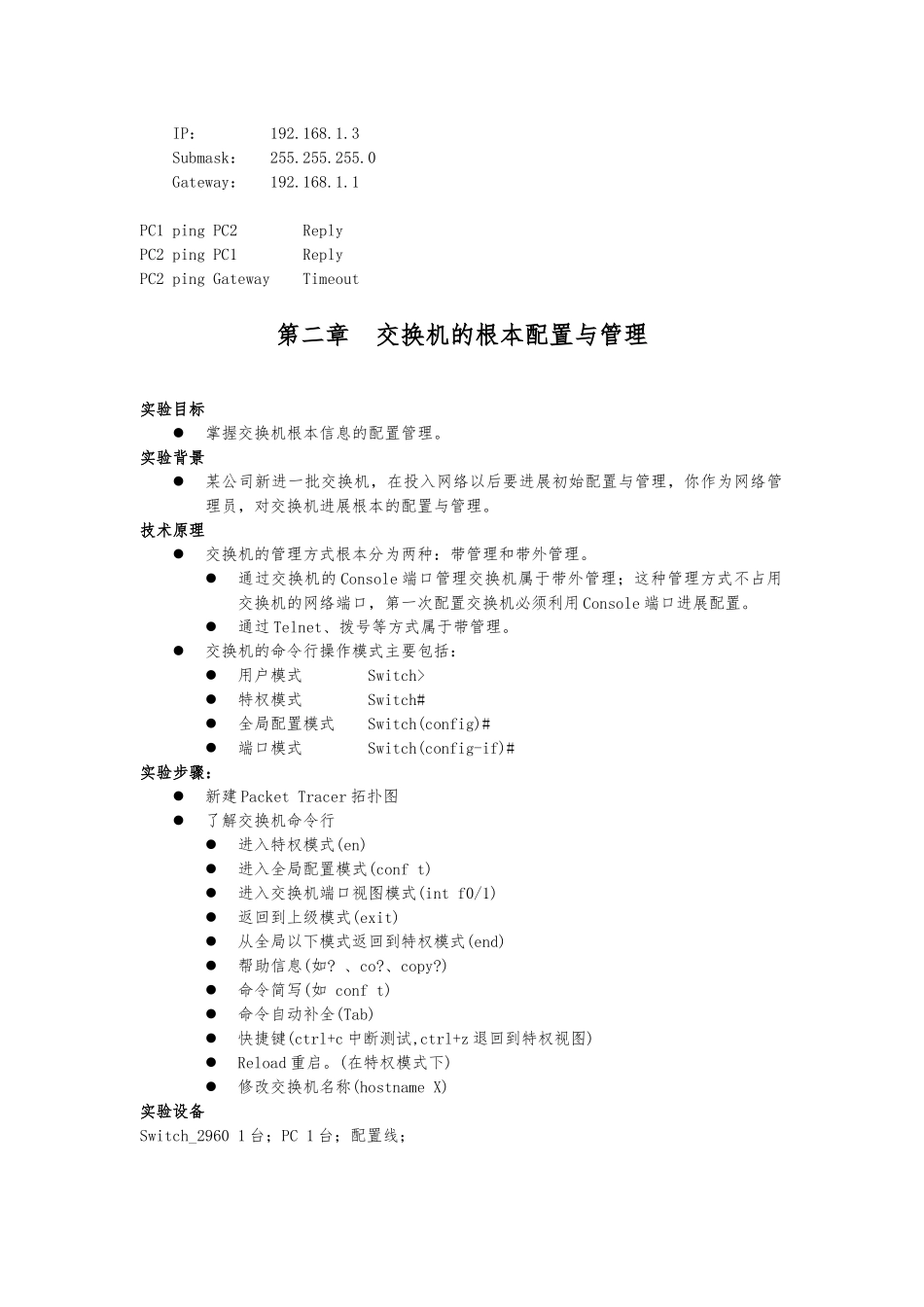

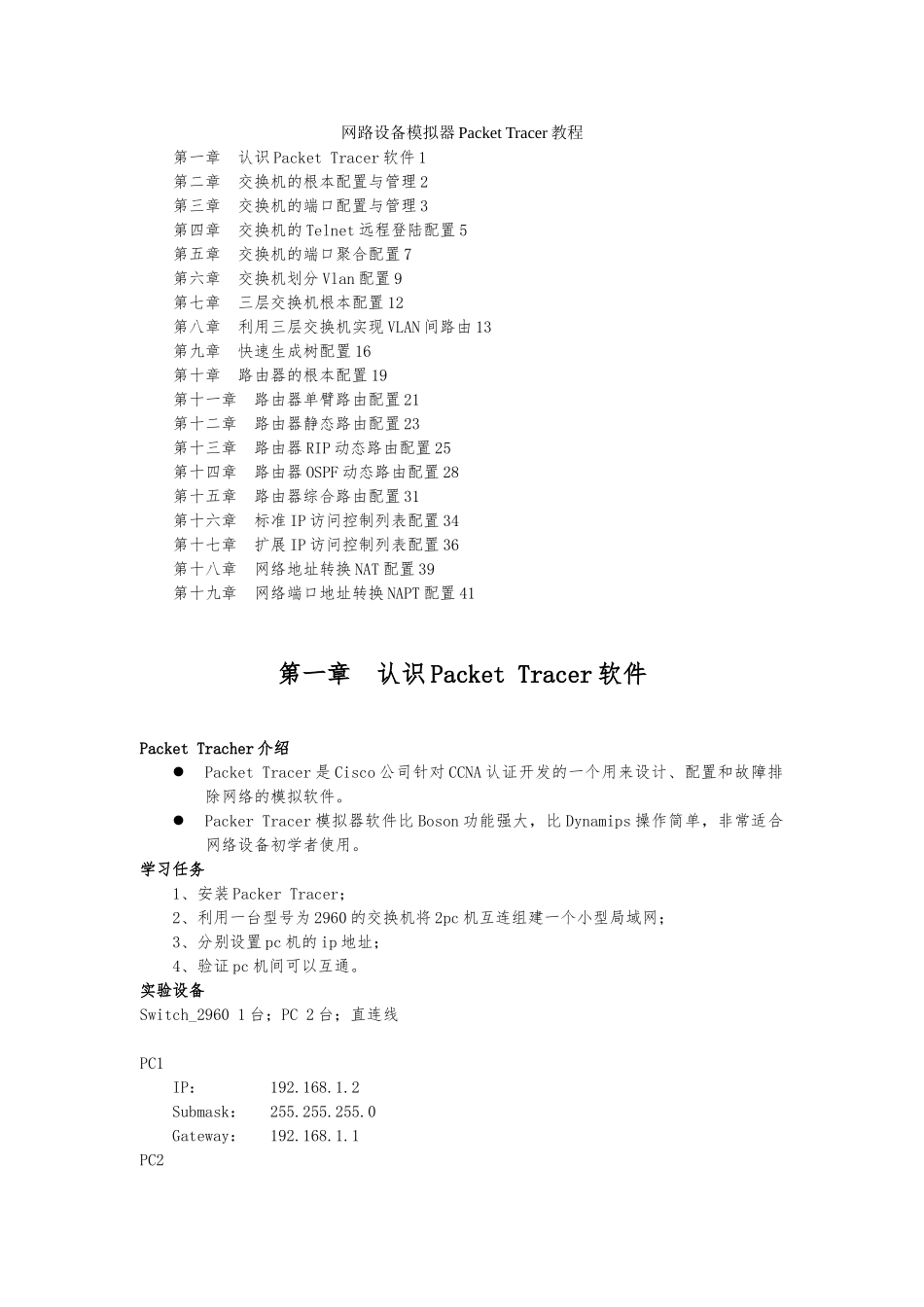

网路设备模拟器 Packet Tracer 教程第一章 认识 Packet Tracer 软件 1第二章 交换机的根本配置与管理 2第三章 交换机的端口配置与管理 3第四章 交换机的 Telnet 远程登陆配置 5第五章 交换机的端口聚合配置 7第六章 交换机划分 Vlan 配置 9第七章 三层交换机根本配置 12第八章 利用三层交换机实现 VLAN 间路由 13第九章 快速生成树配置 16第十章 路由器的根本配置 19第十一章 路由器单臂路由配置 21第十二章 路由器静态路由配置 23第十三章 路由器 RIP 动态路由配置 25第十四章 路由器 OSPF 动态路由配置 28第十五章 路由器综合路由配置 31第十六章 标准 IP 访问控制列表配置 34第十七章 扩展 IP 访问控制列表配置 36第十八章 网络地址转换 NAT 配置 39第十九章 网络端口地址转换 NAPT 配置 41第一章 认识 Packet Tracer 软件Packet Tracher 介绍Packet Tracer 是 Cisco 公司针对 CCNA 认证开发的一个用来设计、配置和故障排除网络的模拟软件。Packer Tracer 模拟器软件比 Boson 功能强大，比 Dynamips 操作简单，非常适合网络设备初学者使用。学习任务1、安装 Packer Tracer；2、利用一台型号为 2960 的交换机将 2pc 机互连组建一个小型局域网；3、分别设置 pc 机的 ip 地址；4、验证 pc 机间可以互通。实验设备Switch_2960 1 台；PC 2 台；直连线PC1IP：192.168.1.2Submask：255.255.255.0Gateway：192.168.1.1PC2IP：192.168.1.3Submask：255.255.255.0Gateway：192.168.1.1PC1 ping PC2ReplyPC2 ping PC1ReplyPC2 ping GatewayTimeout第二章 交换机的根本配置与管理实验目标掌握交换机根本信息的配置管理。实验背景某公司新进一批交换机，在投入网络以后要进展初始配置与管理，你作为网络管理员，对交换机进展根本的配置与管理。技术原理交换机的管理方式根本分为两种：带管理和带外管理。通过交换机的 Console 端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用 Console 端口进展配置。通过 Telnet、拨号等方式属于带管理。交换机的命令行操作模式主要包括：用户模式Switch>特权模式Switch#全局配置模式Switch(config)#端口模式Switch(config-if)#实验步骤：新建 Packet Tracer 拓扑图了解交换机命令行进入特权模式(en)进入全局配置模式(conf t...
