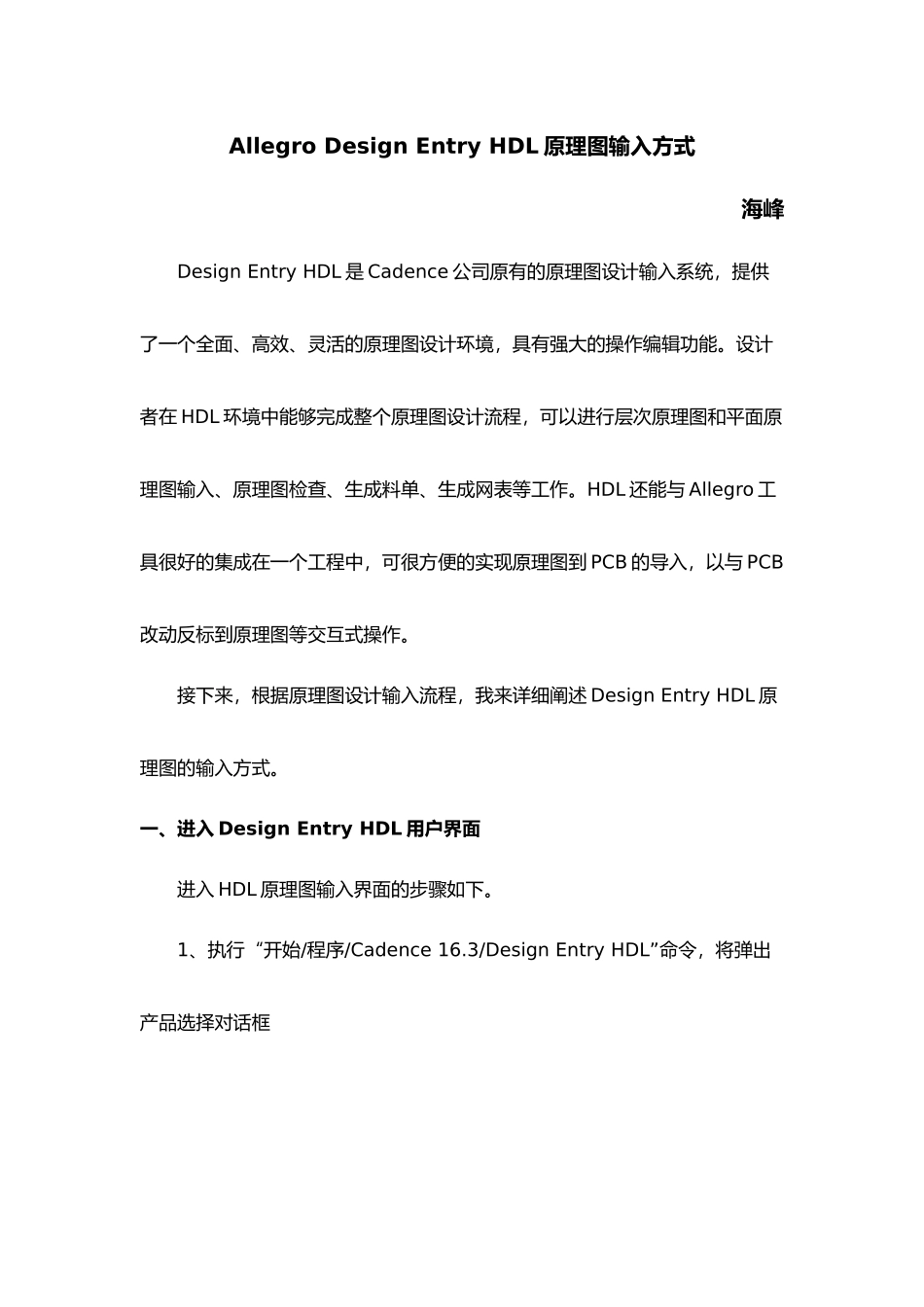

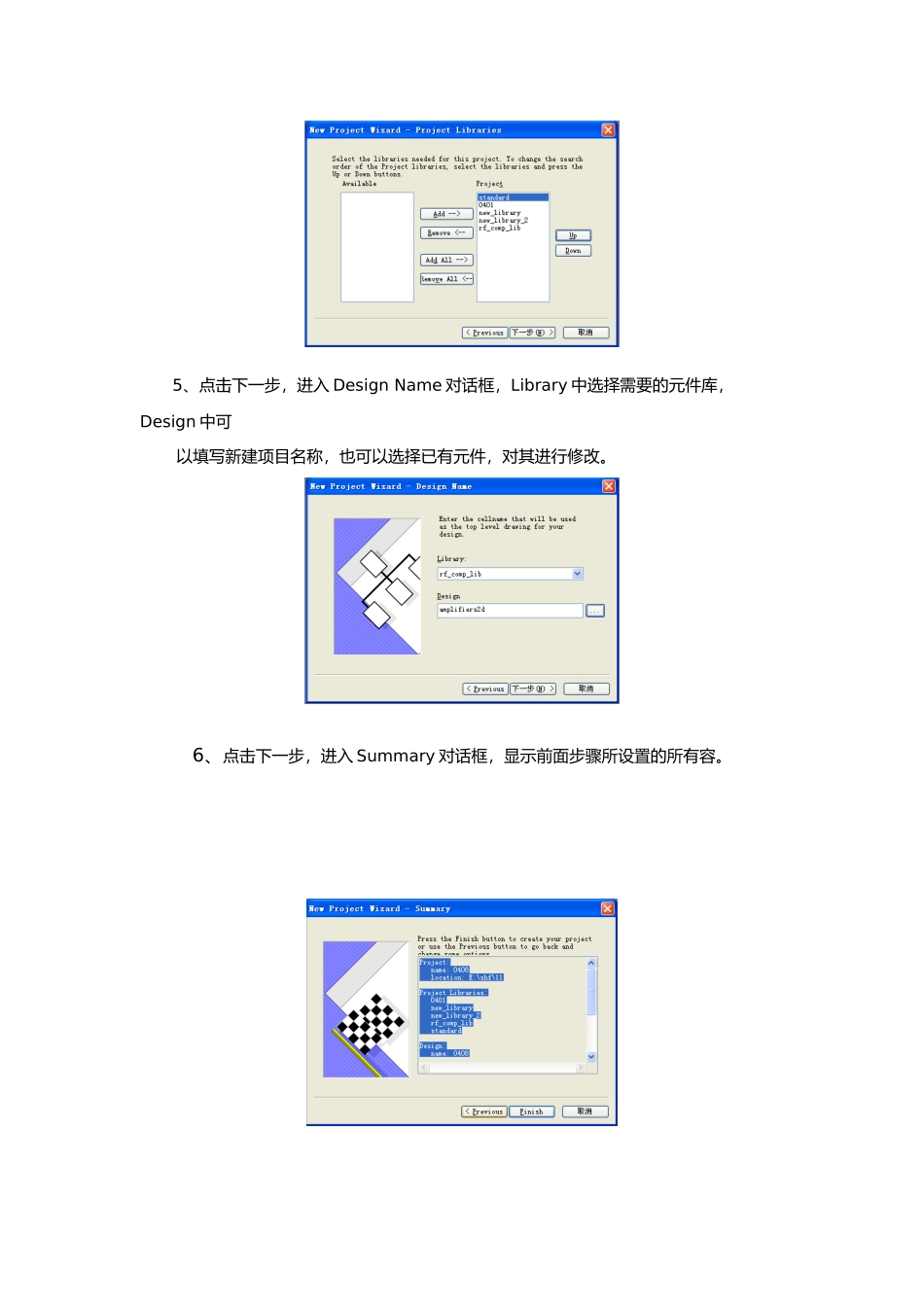

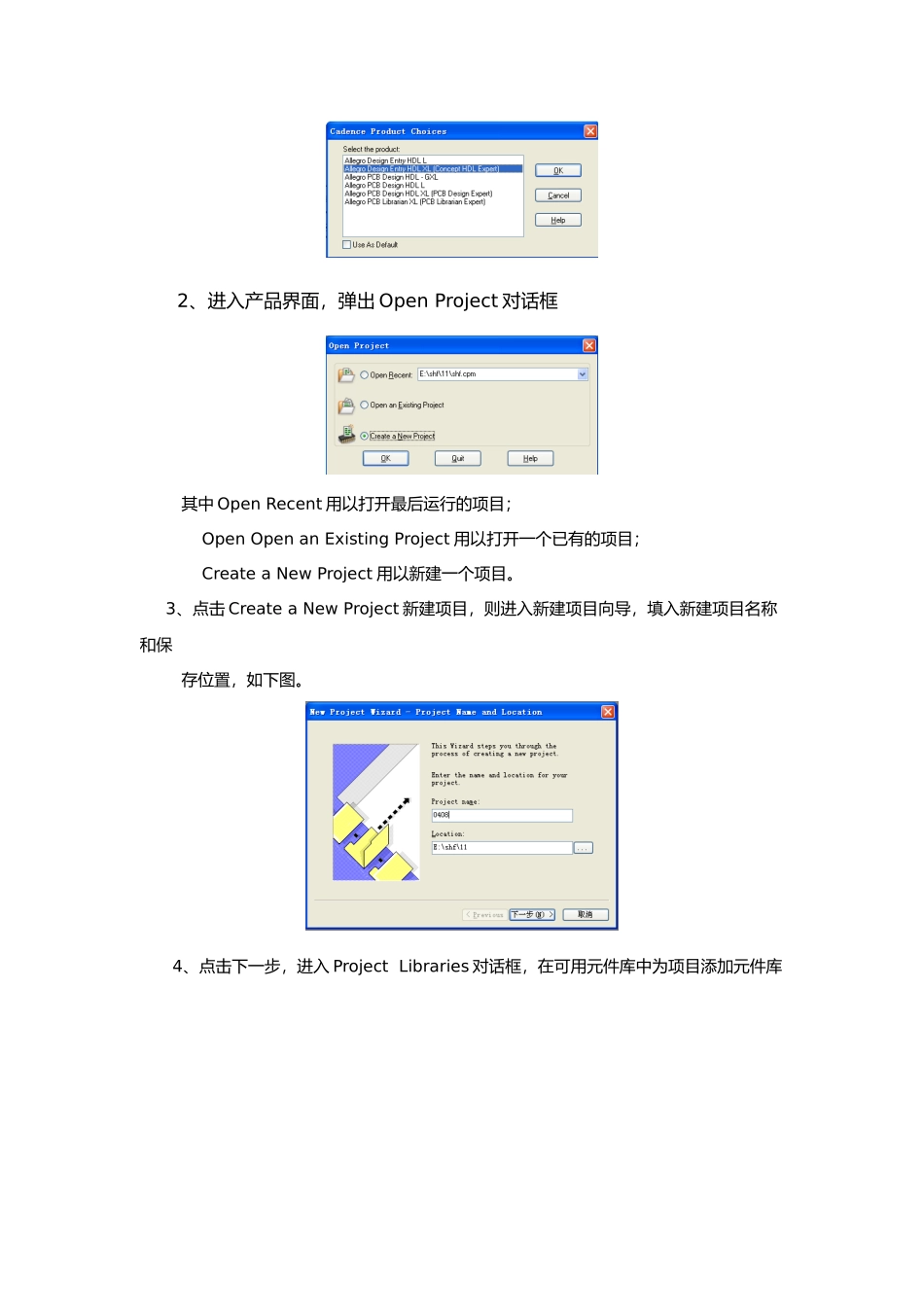

Allegro Design Entry HDL 原理图输入方式海峰Design Entry HDL 是 Cadence 公司原有的原理图设计输入系统，提供了一个全面、高效、灵活的原理图设计环境，具有强大的操作编辑功能。设计者在 HDL 环境中能够完成整个原理图设计流程，可以进行层次原理图和平面原理图输入、原理图检查、生成料单、生成网表等工作。HDL 还能与 Allegro 工具很好的集成在一个工程中，可很方便的实现原理图到 PCB 的导入，以与 PCB改动反标到原理图等交互式操作。接下来，根据原理图设计输入流程，我来详细阐述 Design Entry HDL 原理图的输入方式。一、进入 Design Entry HDL 用户界面进入 HDL 原理图输入界面的步骤如下。1、执行“开始/程序/Cadence 16.3/Design Entry HDL”命令，将弹出产品选择对话框2、进入产品界面，弹出 Open Project 对话框 其中 Open Recent 用以打开最后运行的项目； Open Open an Existing Project 用以打开一个已有的项目； Create a New Project 用以新建一个项目。 3、点击 Create a New Project 新建项目，则进入新建项目向导，填入新建项目名称和保 存位置，如下图。4、点击下一步，进入 Project Libraries 对话框，在可用元件库中为项目添加元件库5、点击下一步，进入 Design Name 对话框，Library 中选择需要的元件库，Design 中可 以填写新建项目名称，也可以选择已有元件，对其进行修改。6、点击下一步，进入 Summary 对话框，显示前面步骤所设置的所有容。7、点击 Finish 按钮，在接下来的对话框中均确定就可以完成项目的新建， 并出现原理图工作界面。其中：（1）标题栏——显示文件所在路径和文件名称； （2）菜单栏——项目所有相关操作的集合； 包含了文件菜单、编辑菜单、视图菜单、元件菜单、画线菜单、文本菜单、 模块菜单、群组菜单、显示菜单、仿真菜单、RF-PCB 菜单、工具菜单、窗 口菜单和帮助菜单。原理图绘制过程中所需的所有相关操作都可在这些菜单 中启动。 （3）工具栏——HDL 原理图工作平台有很多工具栏，调用工具栏的方法也很简 单，执行 Views/Toolbar 命令，弹出 Customize 对话框，即可调用工具栏。 （4）工作窗口——包含 Hierarchy View 窗口、Global Navigation 窗口、Console Window 窗口以与原理图设计窗口。（5）状态栏——用户界面最下端的状态栏显示原理图基本状态设置。二、设置 Design Entry HDL...
