DCS招标文件发售稿

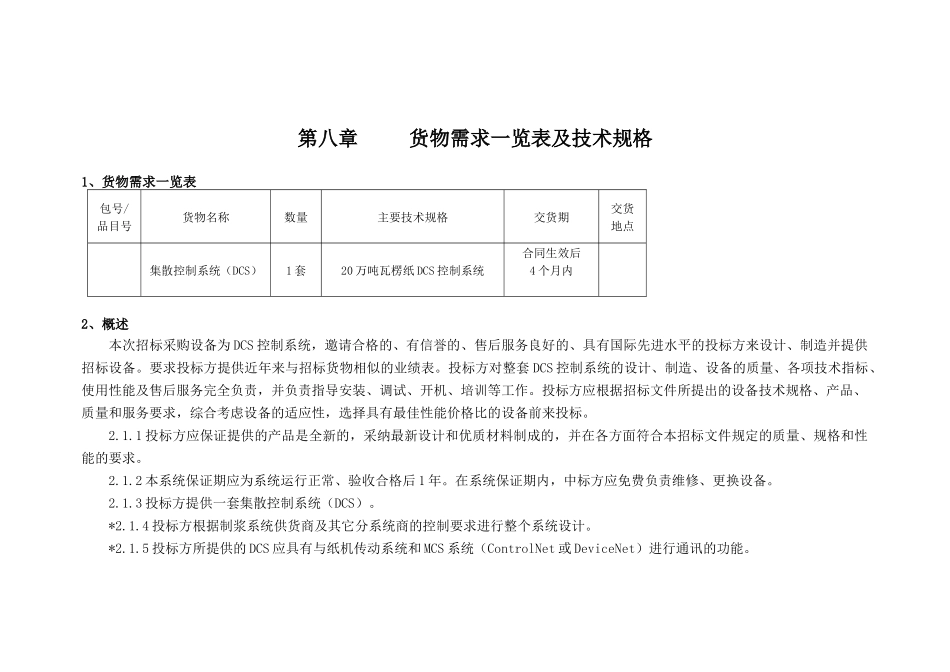

第八章 货物需求一览表及技术规格1、货物需求一览表包号/品目号货物名称数量主要技术规格交货期交货地点集散控制系统（DCS）1 套20 万吨瓦楞纸 DCS 控制系统合同生效后4 个月内2、概述本次招标采购设备为 DCS 控制系统，邀请合格的、有信誉的、售后服务良好的、具有国际先进水平的投标方来设计、制造并提供招标设备。要求投标方提供近年来与招标货物相似的业绩表。投标方对整套 DCS 控制系统的设计、制造、设备的质量、各项技术指标、使用性能及售后服务完全负责，并负责指导安装、调试、开机、培训等工作。投标方应根据招标文件所提出的设备技术规格、产品、质量和服务要求，综合考虑设备的适应性，选择具有最佳性能价格比的设备前来投标。2.1.1 投标方应保证提供的产品是全新的，采纳最新设计和优质材料制成的，并在各方面符合本招标文件规定的质量、规格和性能的要求。2.1.2 本系统保证期应为系统运行正常、验收合格后 1 年。在系统保证期内，中标方应免费负责维修、更换设备。2.1.3 投标方提供一套集散控制系统（DCS）。*2.1.4 投标方根据制浆系统供货商及其它分系统商的控制要求进行整个系统设计。*2.1.5 投标方所提供的 DCS 应具有与纸机传动系统和 MCS 系统（ControlNet 或 DeviceNet）进行通讯的功能。3、技术规格及要求3.1 基本数据 *3.1.1 造纸机： 纸种规格 高强度瓦楞原纸，定量: g/m2（通常定量 g/m2）纸机设计车速 m/min纸机动平衡车速 m/min最高工作车速 m/min爬行车速 m/min网宽 mm 卷纸机上纸宽 mm成纸宽度 mm 产量 t/24h (100%效率,定量 g/m2,纸机车速 700m/min) *3.1.2 运行条件： 进线电源电压 沟通三相 380V±10%频率 50Hz±2%最高气温 40℃最低气温 -10℃冷却水温度30℃环境平均相对湿度 65～95%海拔高度 ＜1000m工作方式连续*3.2 性能要求3.2.1 网络通讯速率信息层网络速率 10/100Mbit/s控制层网络速率 本地 10Mbit/s，远程传输 5 Mbit/s设备层网络速率 500 kbit/s3.2.2 系统选型及模块精度 系统选用 ABB 的 AC800F、西门子的 PCS7 或罗克韦尔的 ControlLogix 系统，I/O 模块采纳同一公司的高精度模块，并且模拟量输入 16 位模拟量输出 16 位 所有 I/O 模块必须能带电插拔。3.2.3 一次仪表： 浓度变送器采纳瑞典 BTG 公司产品 自控阀门采纳温州利普/力诺/瑞萌公司产品 阀门定位器采纳 YTC 产品 电磁流量计采纳横河电机或四川横河...
