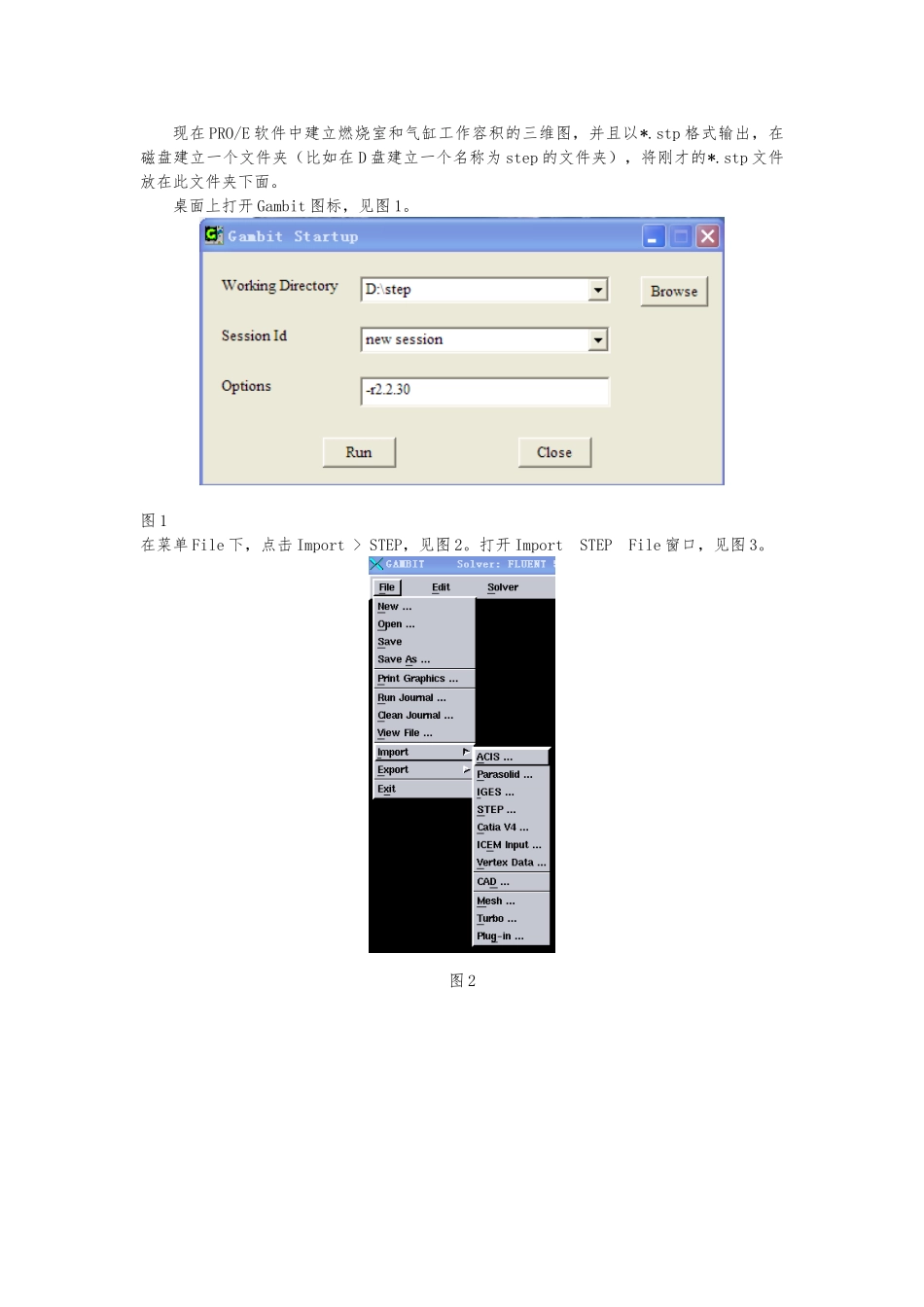

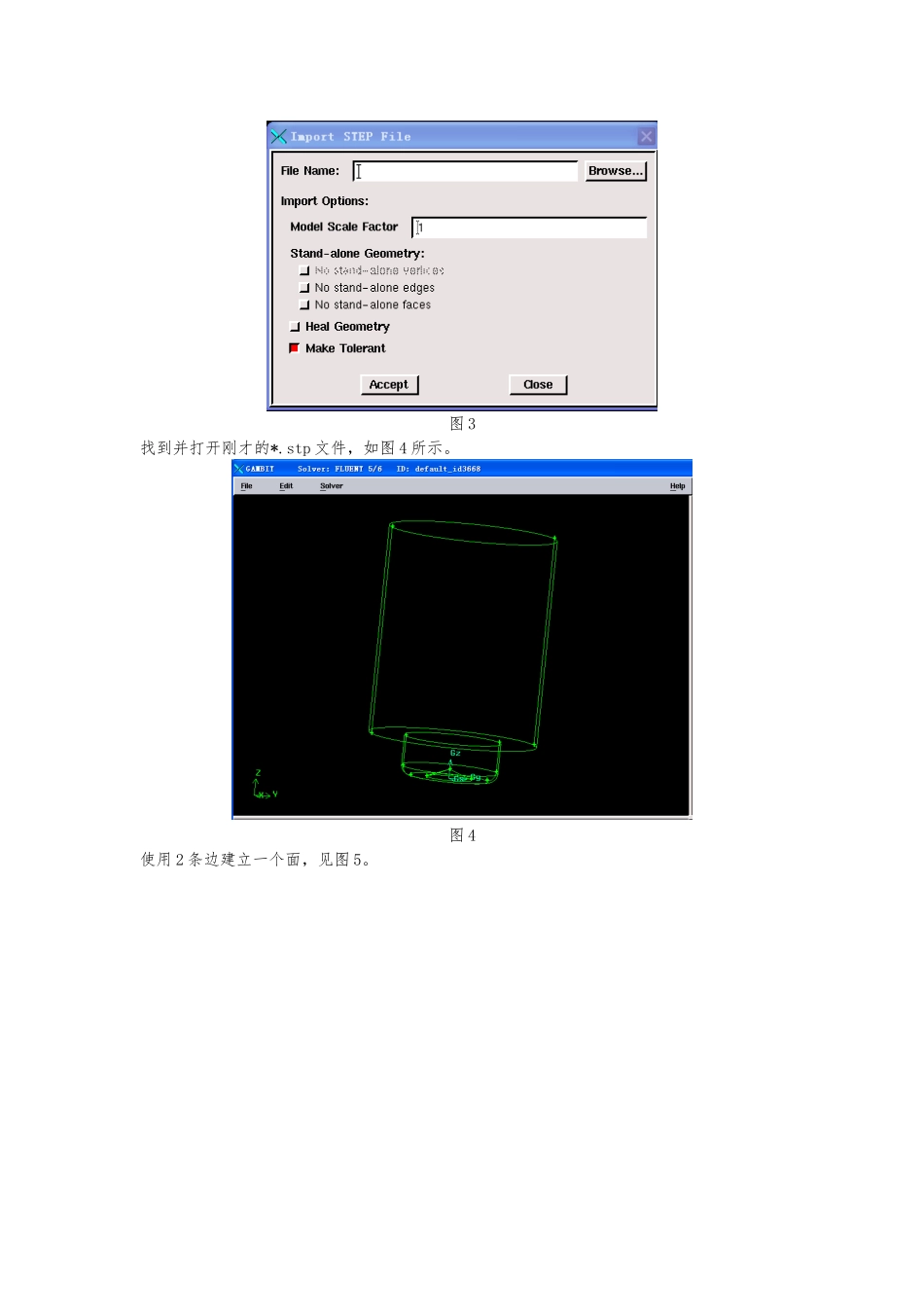

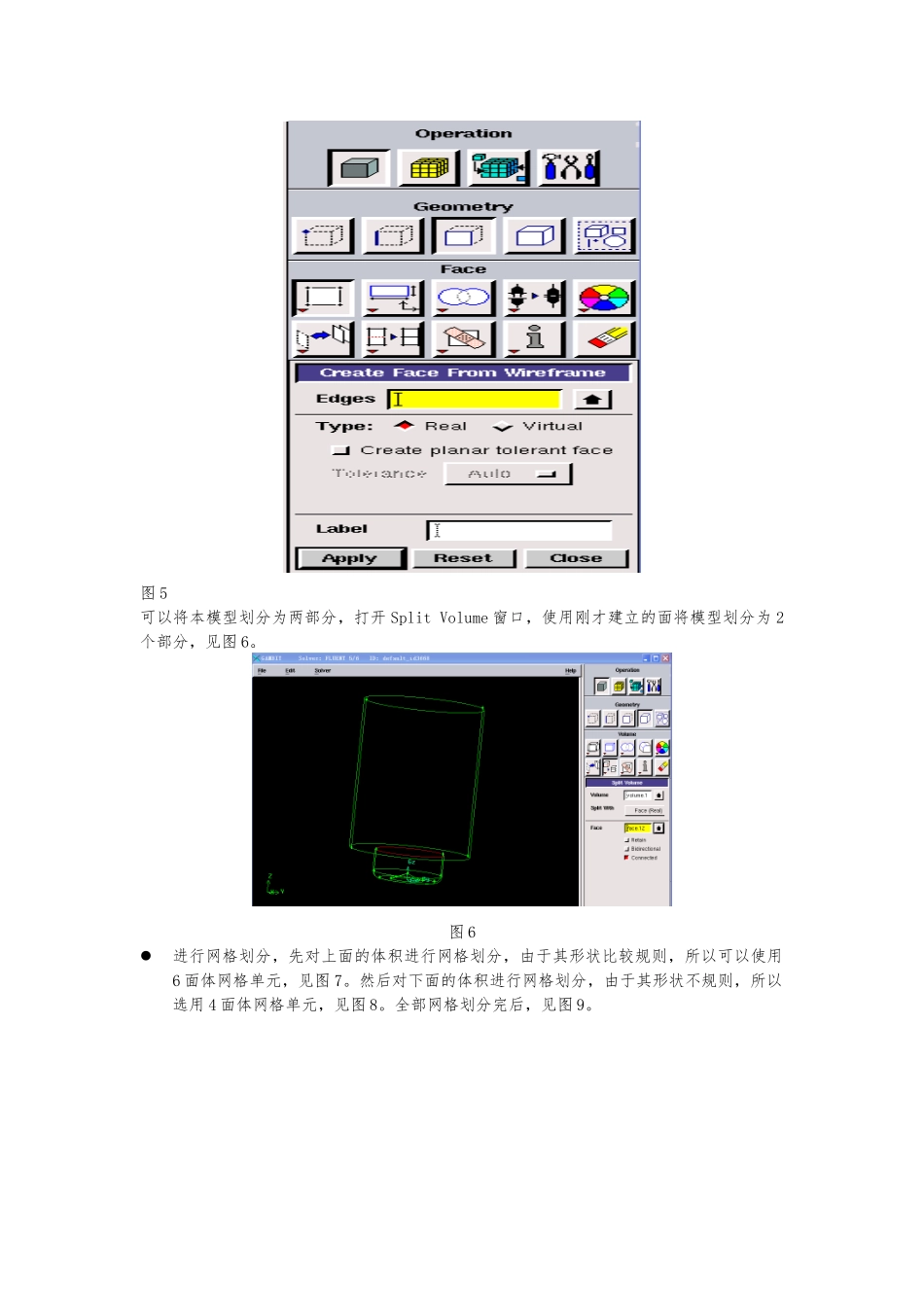

现在 PRO/E 软件中建立燃烧室和气缸工作容积的三维图，并且以*.stp 格式输出，在磁盘建立一个文件夹（比如在 D 盘建立一个名称为 step 的文件夹），将刚才的*.stp 文件放在此文件夹下面。桌面上打开 Gambit 图标，见图 1。图 1在菜单 File 下，点击 Import > STEP，见图 2。打开 Import STEP File 窗口，见图 3。图 2图 3找到并打开刚才的*.stp 文件，如图 4 所示。图 4使用 2 条边建立一个面，见图 5。图 5可以将本模型划分为两部分，打开 Split Volume 窗口，使用刚才建立的面将模型划分为 2个部分，见图 6。图 6进行网格划分，先对上面的体积进行网格划分，由于其形状比较规则，所以可以使用6 面体网格单元，见图 7。然后对下面的体积进行网格划分，由于其形状不规则，所以选用 4 面体网格单元，见图 8。全部网格划分完后，见图 9。图 7图 8图 9点击右下方的 SPECIFY MODEL DISPLAY ATTRIBUTES，在其面板上的 Mesh 选项后点击 off，即可关闭网格显示，但是此时模型网格已经划分了。图 10边界条件的设置，分别选中需要设置的面，如本例中选中 face4，将其名称设为 movwall，类型设为 wall，见图 11. 选中 face12，将其名称设为 middle，类型设为 INTERIOR，见图12. 选择 face2 和 face3，将其名称设为 cylinder，类型设为 wall。图 11图 12图 13指定体，分别设置模型的上部和下部为 V2 和 V1，如图 14 和 15.图 14图 15以上模型网格设置好之后，将模型以*.msh 格式输出，本例子以 cylinder.msh 输出，见图16。图 16打开 FLUENT 图标，在 FLUENT Versions 窗口中选择 3d，见图 17。图 17分别选择 File>Read>Case，找到前面输出的 cylinder.msh 文件，选择并打开，见图 18。图 18在 Surface 菜单下选择 Zone，打开 Zone Surface 控制面板，图 19分别选中 V1 和 V2，然后单价 Create，即可建立它们的表面，见图 20。图 20在 Display 菜单下选择 Grid…，打开 Grid Display 控制面板，在 Surface 下选择 V1 和V2，点击 Display，即可显示前面的网格图，见图 21 和 22。图 21图 22在菜单栏 Grid 下，点击 Check，即可显示模型网格的一些信息，见图 23。图 23在菜单栏 Grid 下，点击 Scale，打开 Scale Grid 控制面板，在其上改变尺寸的单位，有 m改为 mm，然后点击 Scale，见图 24.图 24在菜单栏...
