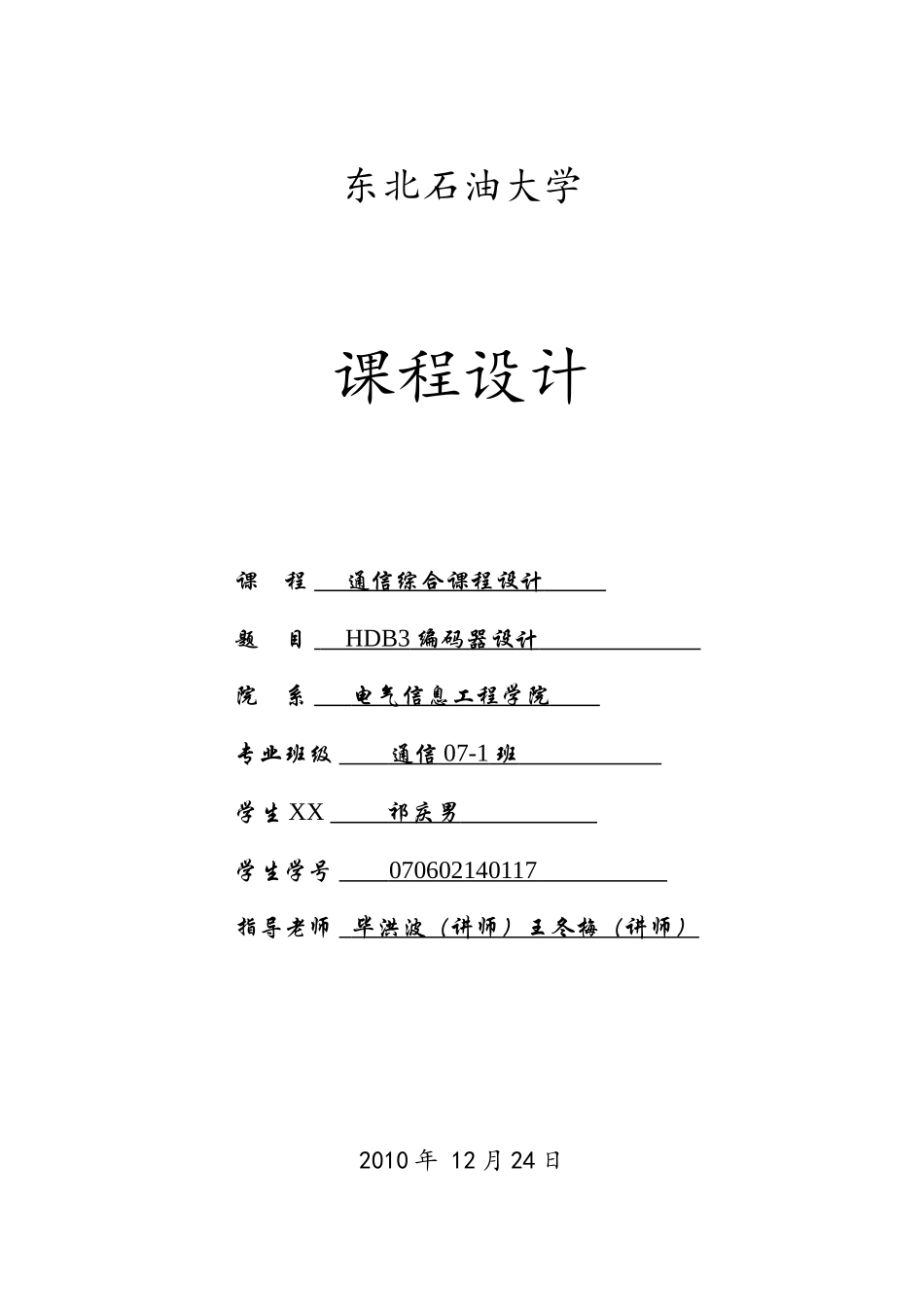

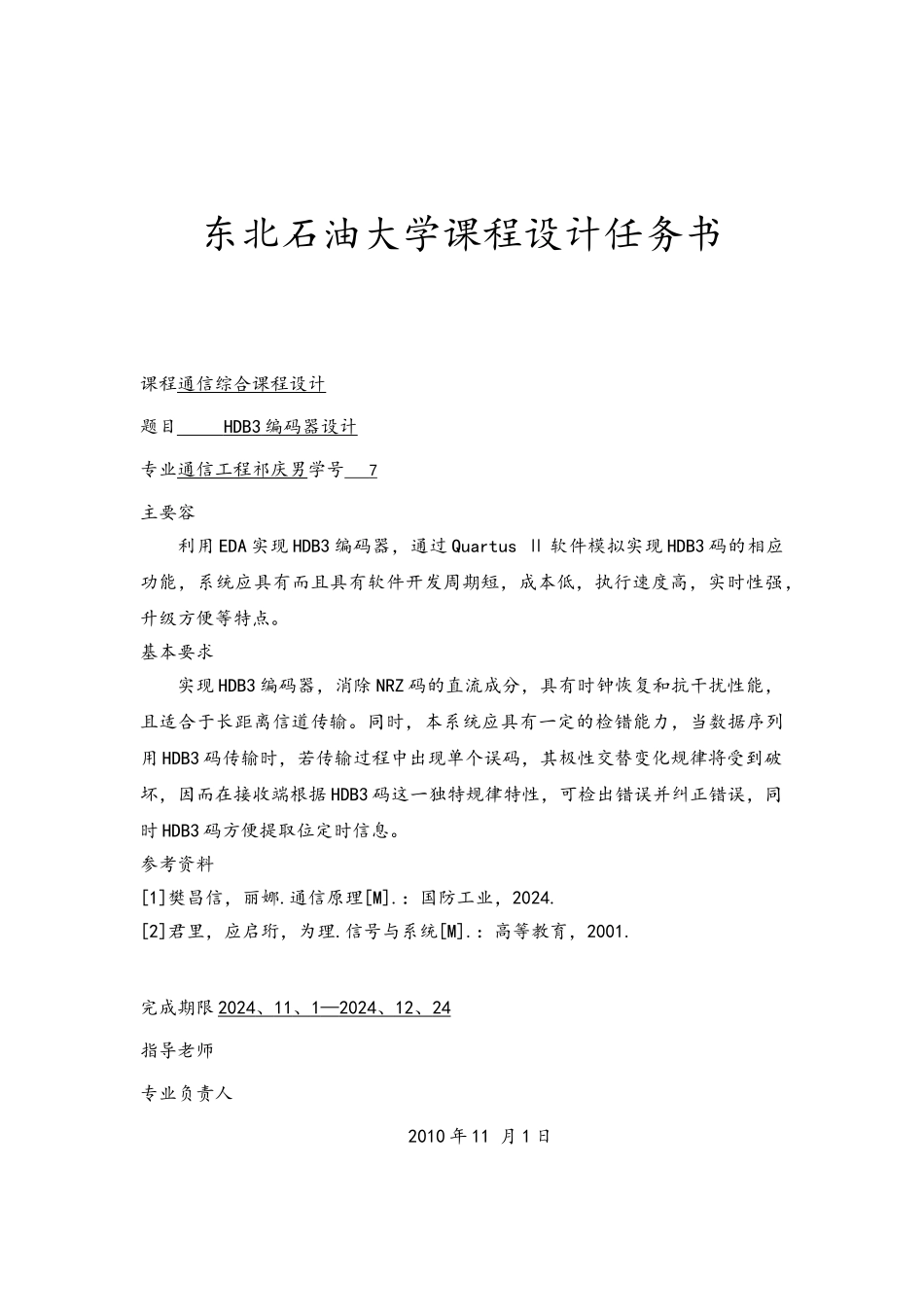

东北石油大学课程设计2010 年 12 月 24 日课 程 通信综合课程设计 题 目 HDB3 编码器设计 院 系 电气信息工程学院 专业班级 通信 07-1 班 学生 XX 祁庆男 学生学号 070602140117 指导老师 毕洪波（讲师）王冬梅（讲师） 东北石油大学课程设计任务书课程通信综合课程设计题目 HDB3 编码器设计 专业通信工程祁庆男学号 7 主要容利用 EDA 实现 HDB3 编码器，通过 Quartus Ⅱ 软件模拟实现 HDB3 码的相应功能，系统应具有而且具有软件开发周期短，成本低，执行速度高，实时性强，升级方便等特点。基本要求实现 HDB3 编码器，消除 NRZ 码的直流成分，具有时钟恢复和抗干扰性能，且适合于长距离信道传输。同时，本系统应具有一定的检错能力，当数据序列用 HDB3 码传输时，若传输过程中出现单个误码，其极性交替变化规律将受到破坏，因而在接收端根据 HDB3 码这一独特规律特性，可检出错误并纠正错误，同时 HDB3 码方便提取位定时信息。参考资料[1]樊昌信，丽娜.通信原理[M].：国防工业，2024.[2]君里，应启珩，为理.信号与系统[M].：高等教育，2001.完成期限 2024 、 11 、 1 — 2024 、 12 、 24 指导老师专业负责人2010 年 11 月 1 日目录1.设计要求 12. HDB3 码编码工作原理 12.1 HDB3 码的编码规则 12.2 编码设计思想 23. 基于 Quartus II 软件的 HDB3 码编码器的设计 23.1 插“V”模块的实现 33.2 插“B”模块 53.3 单极性变双极性的实现 74. Quartus Ⅱ 软件介绍 84.1 Quartus Ⅱ 软件的进展 84.2 Quartus Ⅱ 的 VHDL 语言的软件操作流程 94.3 Quartus Ⅱ 的 VHDL 语言的软件操作流程 95.双极性变换的硬件电路 106. 总结 10参考文献 111.设计要求利用 EDA 实现 HDB3 编码器，通过 Quartus Ⅱ 软件模拟实现 HDB3 码的相应功能，系统应具有而且具有软件开发周期短，成本低，执行速度高，实时性强升级方便等特点。HDB3 码是数字基带通信系统中重要组成部分之一，因其具有无直流成份，检错能力强，具有时钟恢复性能等优点，成为 ITU 推举使用的基带传输码型之一。首先介绍 HDB3 编码的原理和方法，提出一种基于 EDA 技术实现的 HDB3 编码器的方法。HDB3 码编译码器的实现有多种途径，常用的解决方案是应用专用的 HDB3 收发芯片，如选用专用 E1 收发芯片 DS2153Q 和单片机实现该码制的转换功能。本文提供...
