IBM 服务器阵列配置及安装系统

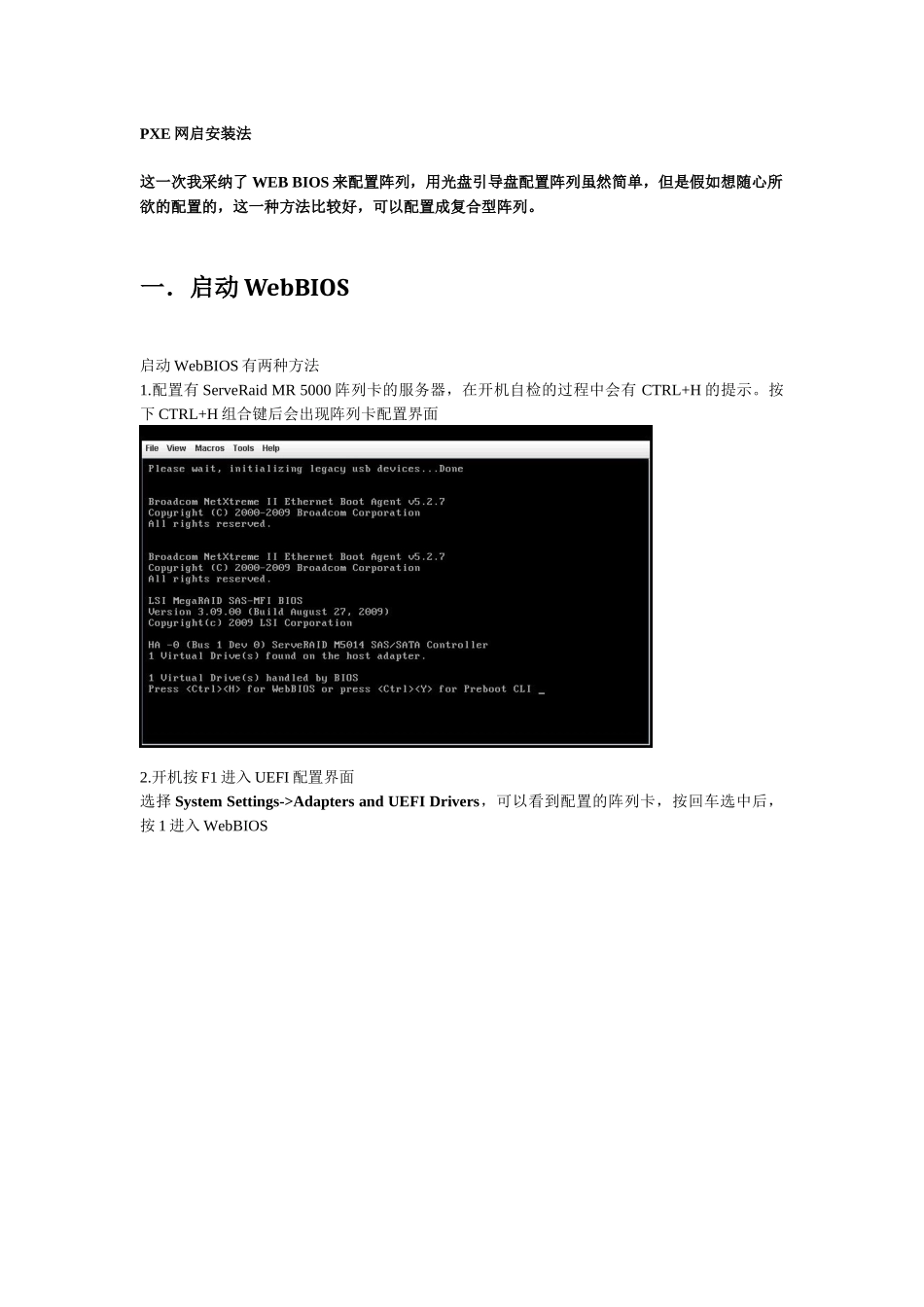

IBM 服务器阵列配置及安装系统_第1页
1/33

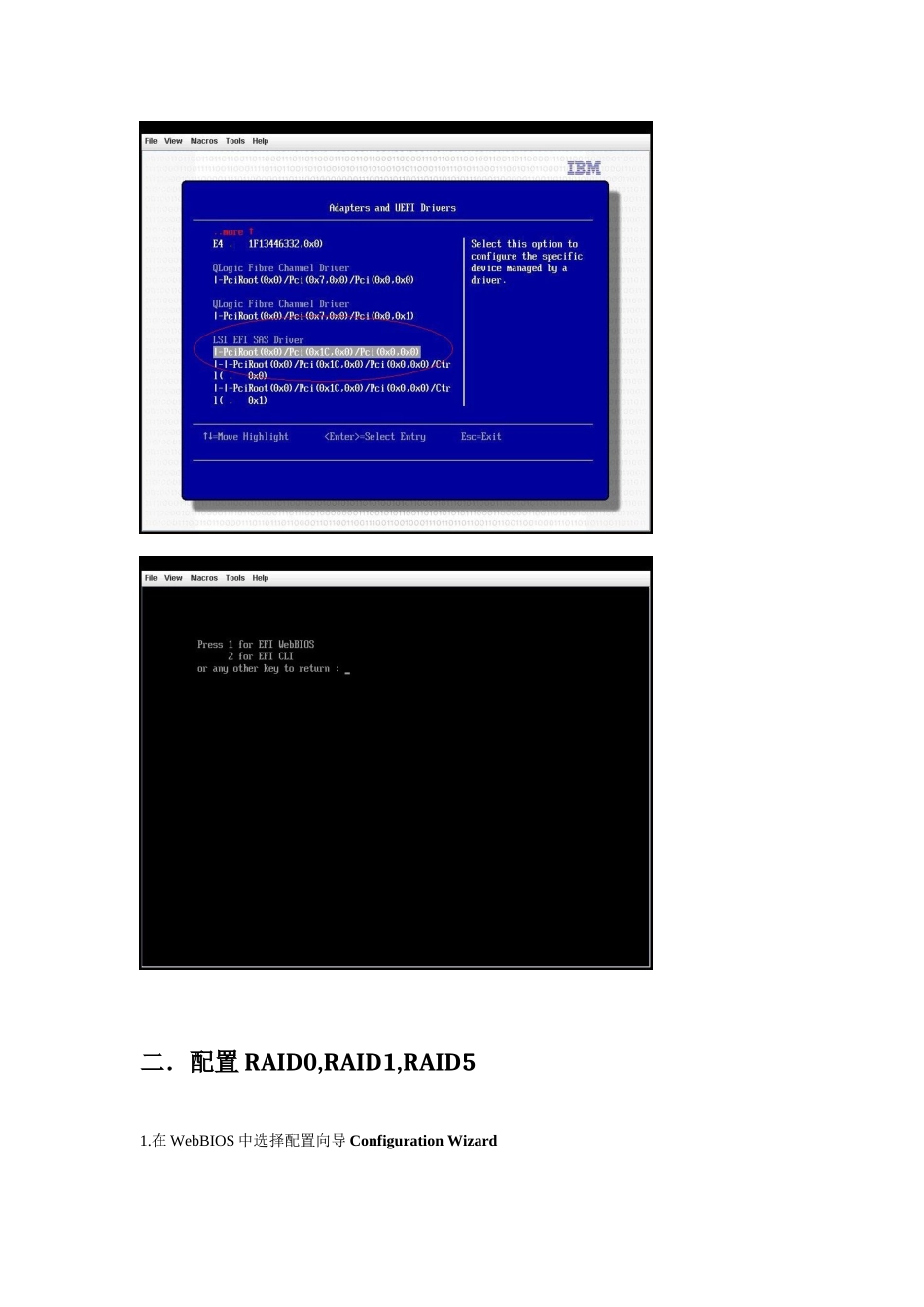

IBM 服务器阵列配置及安装系统_第2页
2/33

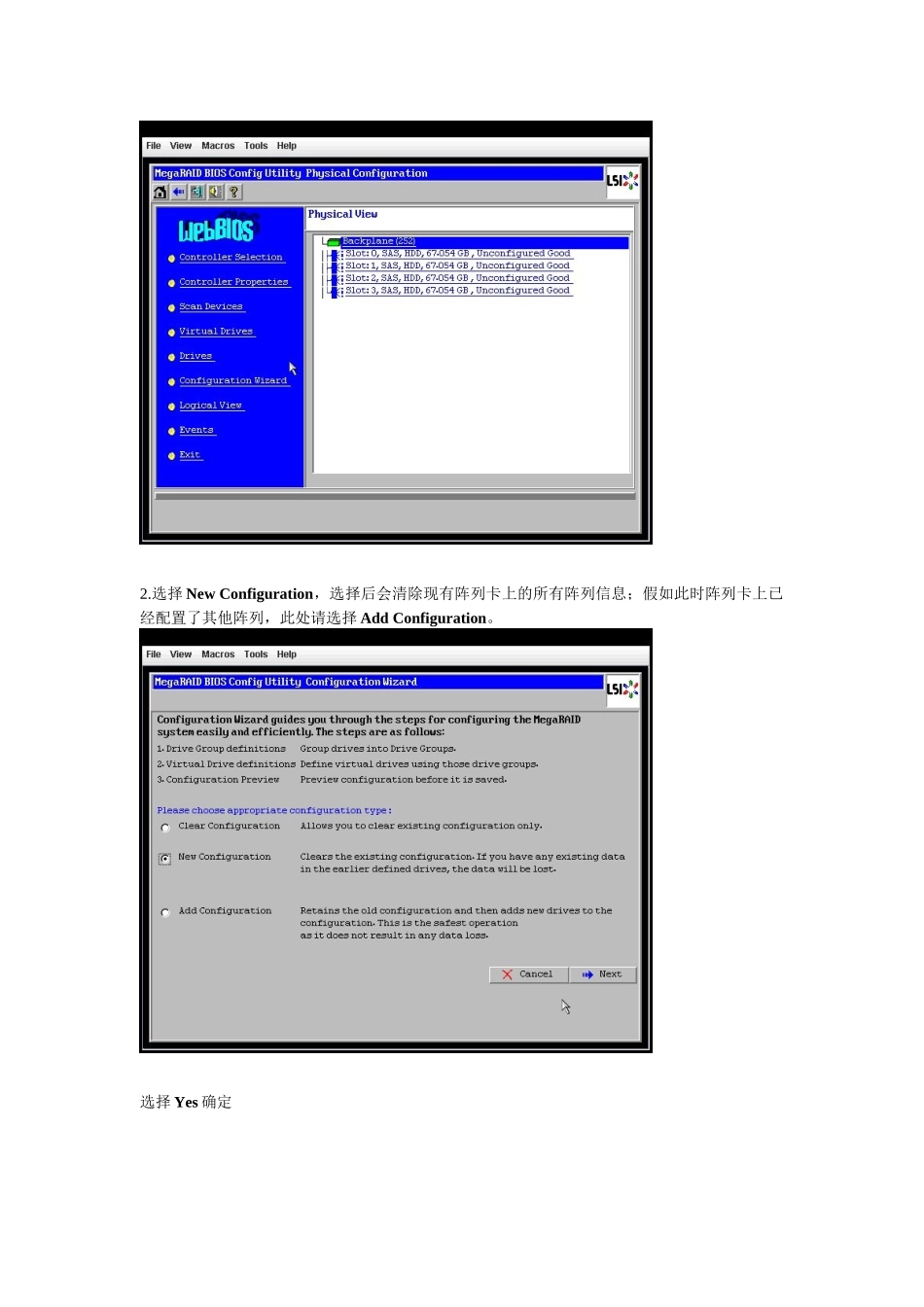

IBM 服务器阵列配置及安装系统_第3页
3/33
PXE 网启安装法这一次我采纳了 WEB BIOS 来配置阵列,用光盘引导盘配置阵列虽然简单,但是假如想随心所欲的配置的,这一种方法比较好,可以配置成复合型阵列。一.启动 WebBIOS启动 WebBIOS 有两种方法1.配置有 ServeRaid MR 5000 阵列卡的服务器,在开机自检的过程中会有 CTRL+H 的提示。按下 CTRL+H 组合键后会出现阵列卡配置界面2.开机按 F1 进入 UEFI 配置界面选择 System Settings->Adapters and UEFI Drivers,可以看到配置的阵列卡,按回车选中后,按 1 进入 WebBIOS二.配置 RAID0,RAID1,RAID51.在 WebBIOS 中选择配置向导 Configuration Wizard2.选择 New Configuration,选择后会清除现有阵列卡上的所有阵列信息;假如此时阵列卡上已经配置了其他阵列,此处请选择 Add Configuration。选择 Yes 确定3.选择手动配置 Manual Configuration4.选择要配置在阵列中的硬盘,按 Add to Array 从左边的 Drivers 中选到右边的 Driver Groups中,配置 RAID1 需要 2 块硬盘,配置 RAID5 至少需要 3 块硬盘。5.选好硬盘后,选择 Accept DG 后点击 Next7.在左侧的 ArrayWithFreeSpace 中选中刚刚做好的 Disk Groups 按 Add to SPAN 添加到右侧的span 中,然后选择 Next8.Virtual Disk 配置界面,选好 Virtual Disk 参数后,点选 Accept 接受配置,最后选择 Next。·RAID Level 中可以选择要配置的 RAID 级别;·右侧的 Possible RAID Level 中显示可能的 RAID 级别的磁盘容量,比如示例中三个 73G 的硬盘配置 raid0 容量约为 200G,而假如配置 RAID5 容量约为 134G;·Select size 选项中可以修改 Virtual Disk 的容量,通常这个值设定为该磁盘组 RAID 级别的最大容量。注意单位选择 GB9.在最后的确认画面里点选 Accept 接受配置,然后会要求确认保存配置和初始化清除数据,就完成了对阵列的配置。10.在 WebBIOS 的主界面右侧的 Logical View 中可以查看刚刚配置的阵列的状态,在示例中可以看到刚刚配置的阵列状态是正常的 Optimal,阵列中每个硬盘的状态都是在线的 Online。三.配置 RAID10配 置 复 合 型 阵 列 RAID10 需 要 在 选 择 Drive Group 部 分 做 特 别 修 改 , 其 他 部 分 与 配 置RAID1,RAID5 相同。1.先用 Add To Array 从左侧 Drives 中选择两块硬盘到右侧的 Drive Gro...
