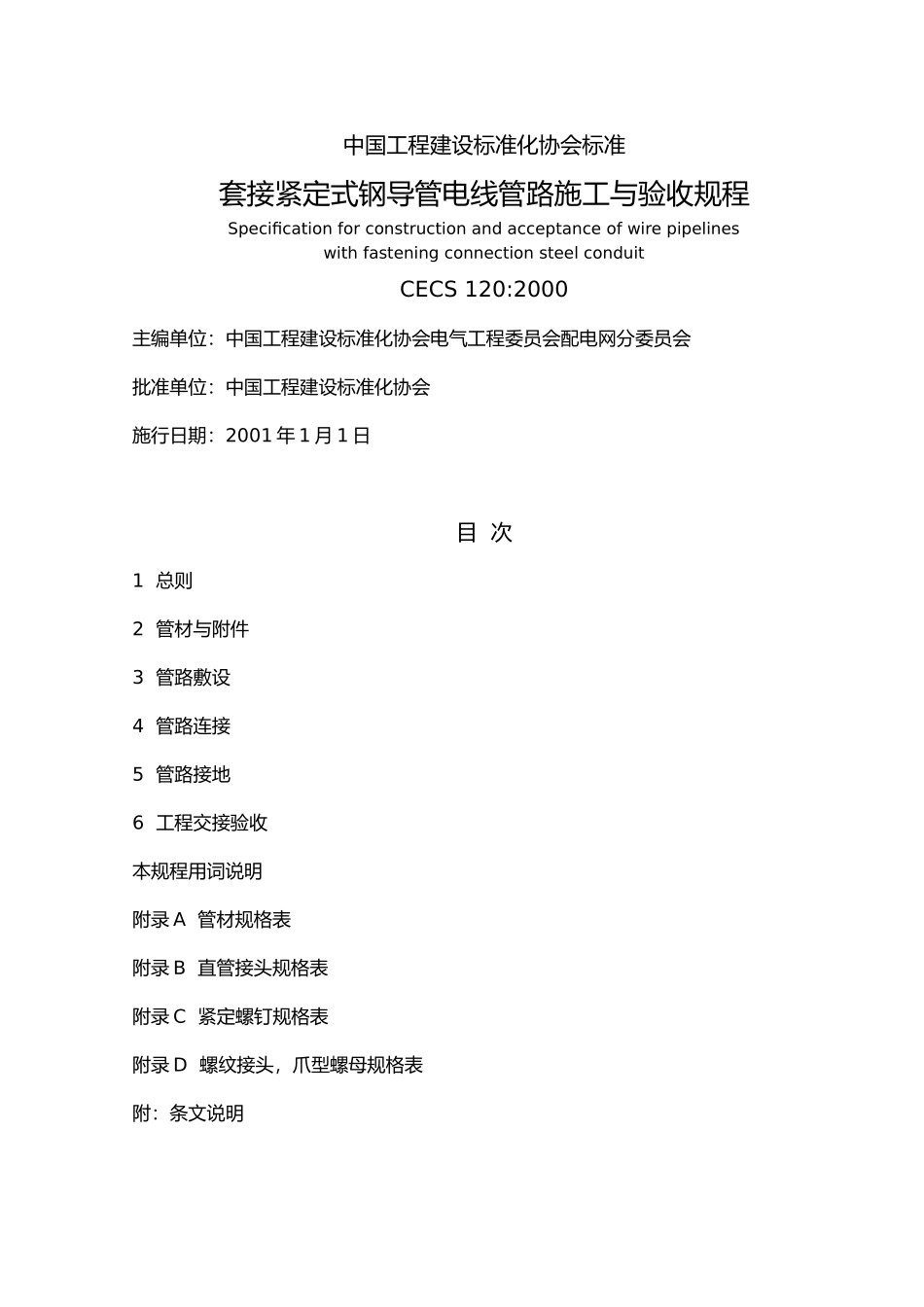

中国工程建设标准化协会标准套接紧定式钢导管电线管路施工与验收规程Specification for construction and acceptance of wire pipelineswith fastening connection steel conduitCECS 120:2000主编单位：中国工程建设标准化协会电气工程委员会配电网分委员会批准单位：中国工程建设标准化协会施行日期：2001 年 1 月 1 日目 次1 总则2 管材与附件3 管路敷设4 管路连接5 管路接地6 工程交接验收本规程用词说明附录 A 管材规格表附录 B 直管接头规格表附录 C 紧定螺钉规格表附录 D 螺纹接头，爪型螺母规格表附：条文说明1 总 则1.0.1 为保证套接紧定式钢导管电线管路敷设工程的施工质量，促进技术进步和安全运行，制定本规程。1.0.2 本规程适用于电压 1kV 与以下无特别规定的室干燥场所，采纳螺钉紧定连接钢导管组成电线保护管路敷设工程的施工与验收。1.0.3 套接紧定式钢导管管路敷设工程的施工应按已批准的设计文件进行。1.0.4 套接紧定式钢导管管路敷设中涉与相关的建筑工程质量，应符合国家现行建筑工程施工与验收有关标准的规定。1.0.5 套接紧定式钢导管管路在敷设中安全技术措施，应符合国家现行有关标准与产品技术文件的要求。1.0.6 套接紧定式钢导管管路敷设工程施工完毕后，应将施工中造成的建筑物、构筑物等处的槽、孔、洞、沟等修补完成。1.0.7 套接紧定式钢导管管路，不宜直接敷设于设备或建筑物、构筑物的基础。当必须穿越时，应另设保护管或实行其它措施。1.0.8 套接紧定式钢导管管路，经过建筑物的沉降缝或伸缩缝处，应装设补偿装置。1.0.9 固定套接紧定式钢导管管路的预埋件，应与建筑工程同步施工。1.0.10 套接紧定式钢导管管路敷设和管配线的施工与验收，除应符合本规程外，尚应符合国家现行的有关标准的规定。2 管材与附件2.0.1 套接紧定式钢导管管路的管材、连接套管与盒（箱）组成的电线管路，应采纳同一金属材料制作，并应镀锌，紧定螺钉应采纳高强度原材料制作。管材、连接套管与其金属附件使用的原材料应符合国家现行标准的规定，产品应附有出厂合格证和检验报告。2.0.2 套接紧定式钢导管管路的管材、连接套管、螺钉与其附件，安装前应进行外观检查，且应符合下列规定：1 型号、规格符合设计要求，管材表面有明显、不脱落的产品标识；2 金属、外壁镀层均匀，完好，无剥落、锈蚀等现象；3 管材、连接套管与其金属附件、外壁表面光洁，无毛刺、飞边、砂眼、气泡、裂纹、...
