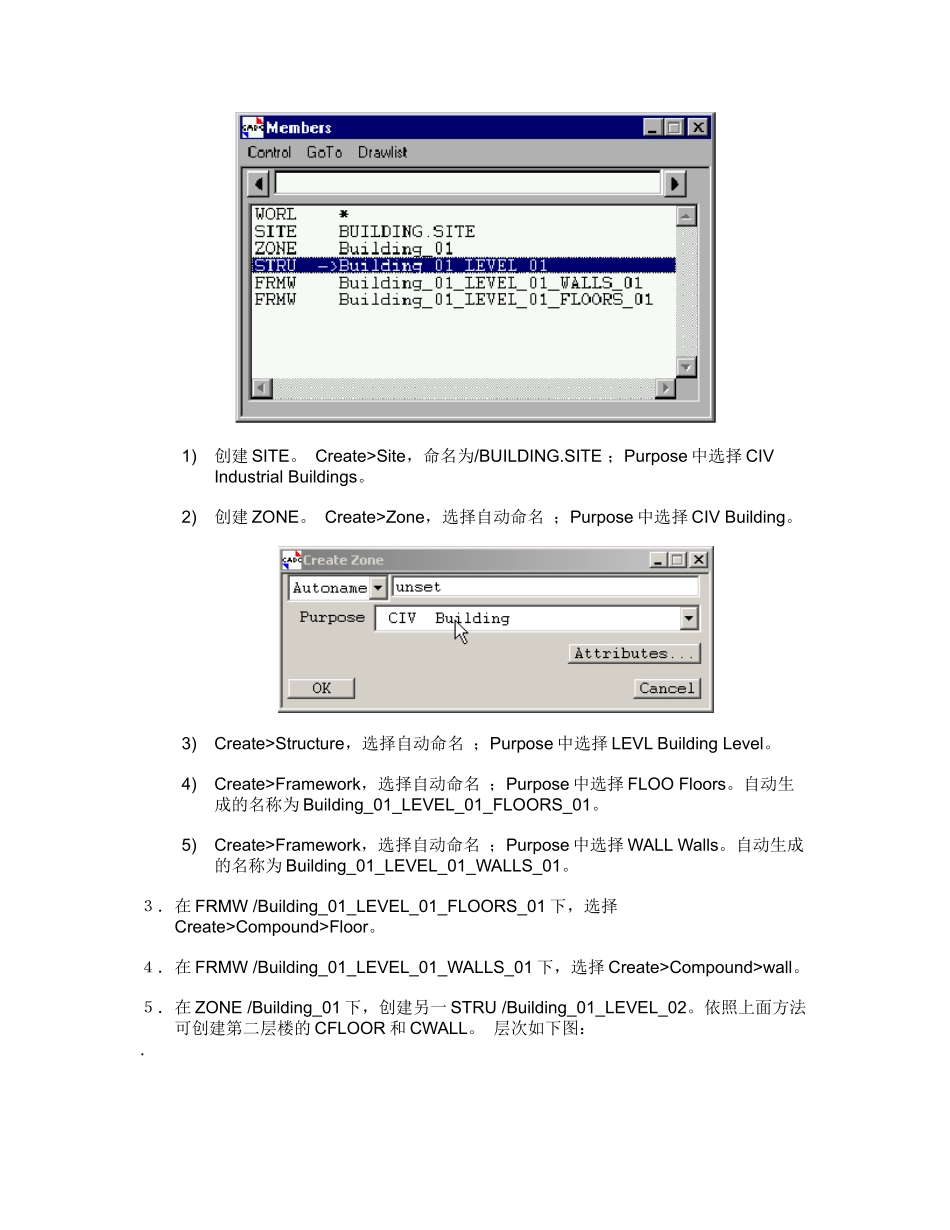

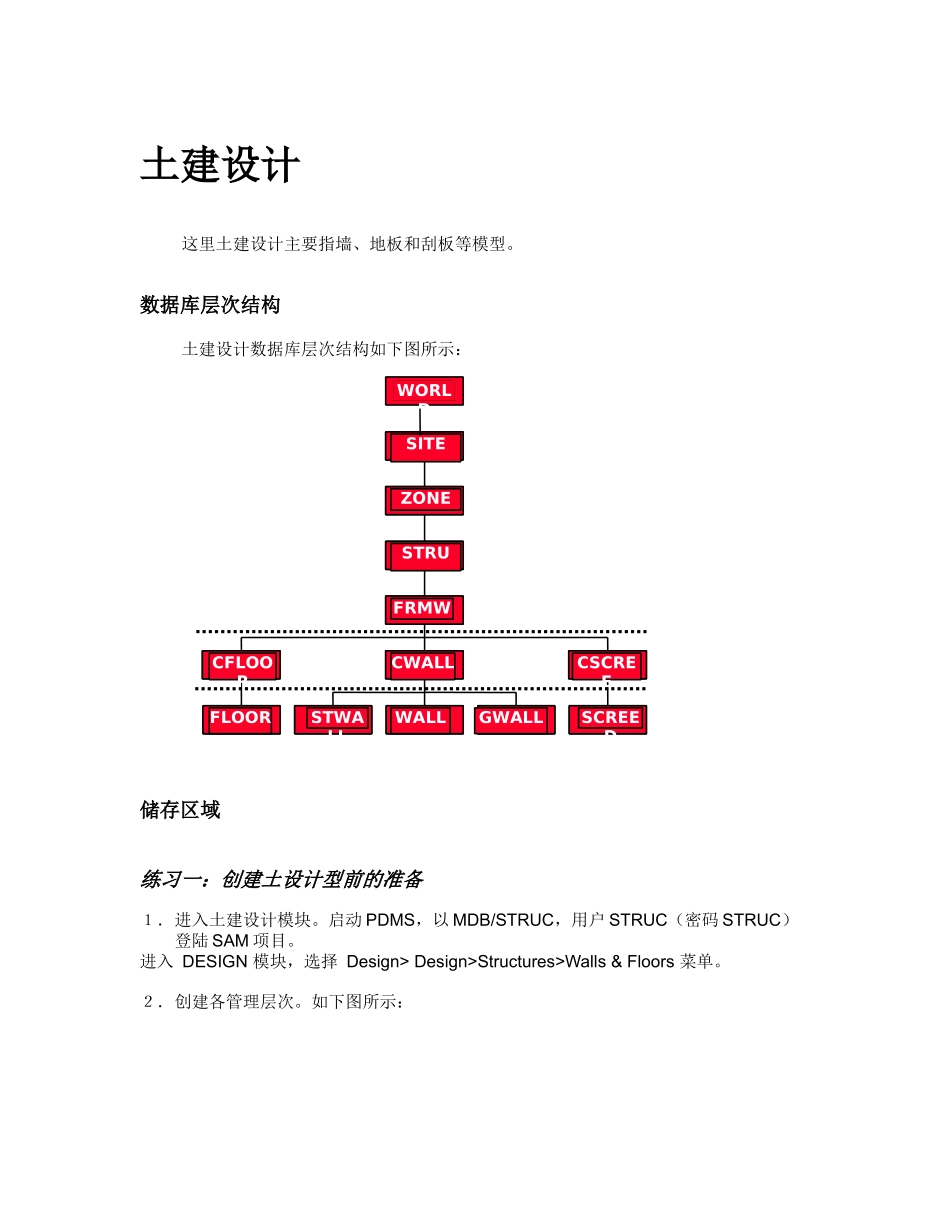

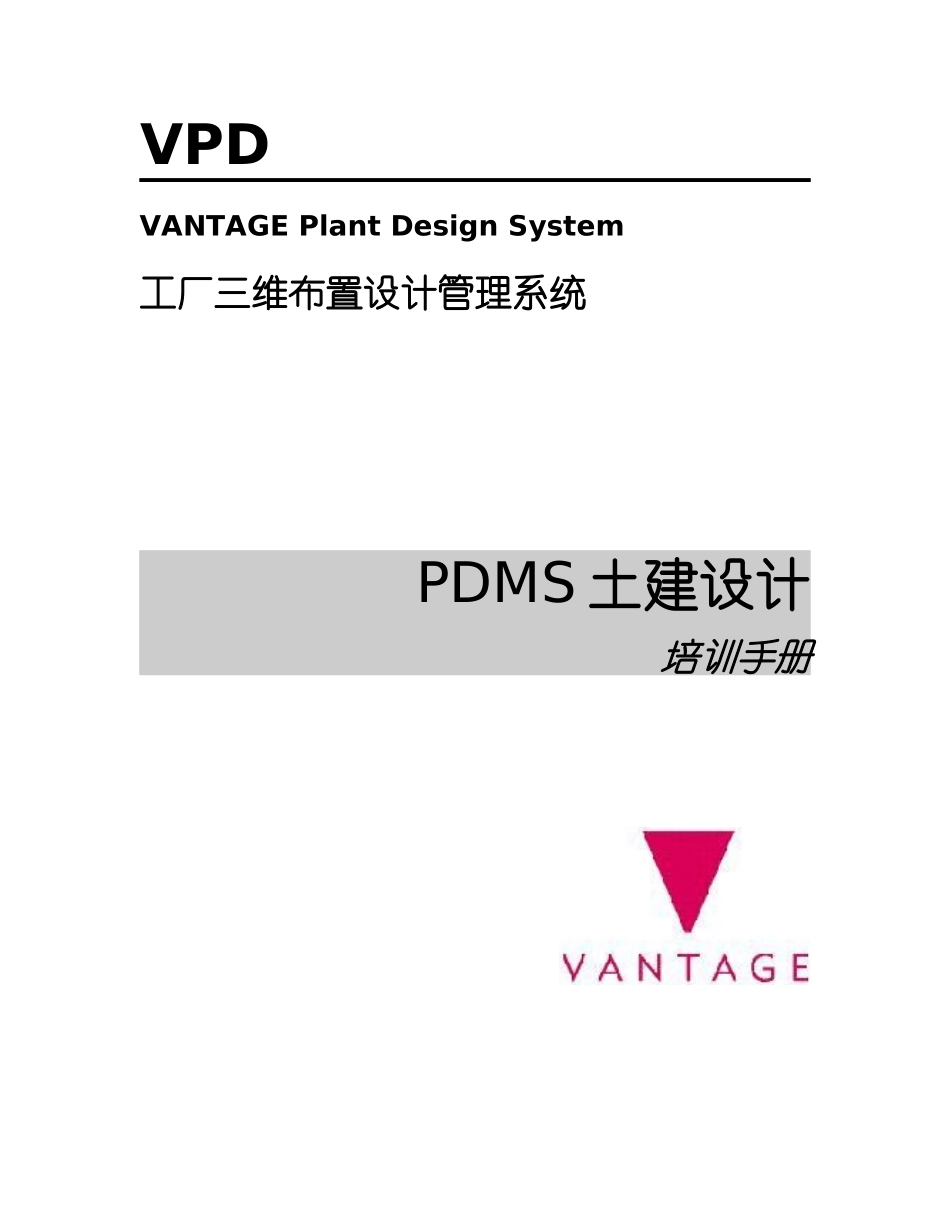

VPDVANTAGE Plant Design System工厂三维布置设计管理系统PDMS 土建设计 培训手册FLOORCFLOORSTWALLWALLGWALLCWALLSCREEDCSCREEFRMWSTRUZONESITEWORLD土建设计这里土建设计主要指墙、地板和刮板等模型。数据库层次结构土建设计数据库层次结构如下图所示：储存区域练习一：创建土设计型前的准备１．进入土建设计模块。启动 PDMS，以 MDB/STRUC，用户 STRUC（密码 STRUC）登陆 SAM 项目。进入 DESIGN 模块，选择 Design> Design>Structures>Walls & Floors 菜单。２．创建各管理层次。如下图所示：1)创建 SITE。 Create>Site，命名为/BUILDING.SITE ；Purpose 中选择 CIV Industrial Buildings。2)创建 ZONE。 Create>Zone，选择自动命名 ；Purpose 中选择 CIV Building。3)Create>Structure，选择自动命名 ；Purpose 中选择 LEVL Building Level。4)Create>Framework，选择自动命名 ；Purpose 中选择 FLOO Floors。自动生成的名称为 Building_01_LEVEL_01_FLOORS_01。5)Create>Framework，选择自动命名 ；Purpose 中选择 WALL Walls。自动生成的名称为 Building_01_LEVEL_01_WALLS_01。３．在 FRMW /Building_01_LEVEL_01_FLOORS_01 下，选择Create>Compound>Floor。４．在 FRMW /Building_01_LEVEL_01_WALLS_01 下，选择 Create>Compound>wall。５．在 ZONE /Building_01 下，创建另一 STRU /Building_01_LEVEL_02。依照上面方法可创建第二层楼的 CFLOOR 和 CWALL。 层次如下图：. ６．设置储存区域。1)选择 Settings>Storage Areas，出现储存区域对话框；指向 ZONE 层，选择Control>CE。选中 LEVEL_02，Modify>Elevation，标高为 4000。2)选择 Create>Level，出现如下对话框，生成一个标高为 8000 的 STRU /Building_01_LEVEL_03。再参考上面步骤，Create>Framework 和 Create>Compound>Floor/Wall。3)设置储存区域如下图所示。练习二：创建地板１．直墙的属性（如 PLine），如下图：２．指定当前工作层。在 Settings>Storage Areas 对话框中指定 Level 1。３．设置缺省的等级规格。墙和板分别按下图设置： ４．创建辅助网格。选择 Utilities>Working Plane，在对话框中选择 Define>Linear Grid，按下图设置： ５．创建地板。选择 Create> Floor；选中 Autoname，Thickness 设为 500；点击来定义顶点，按下图放置四个顶点：提示：在事件驱动图形模...
