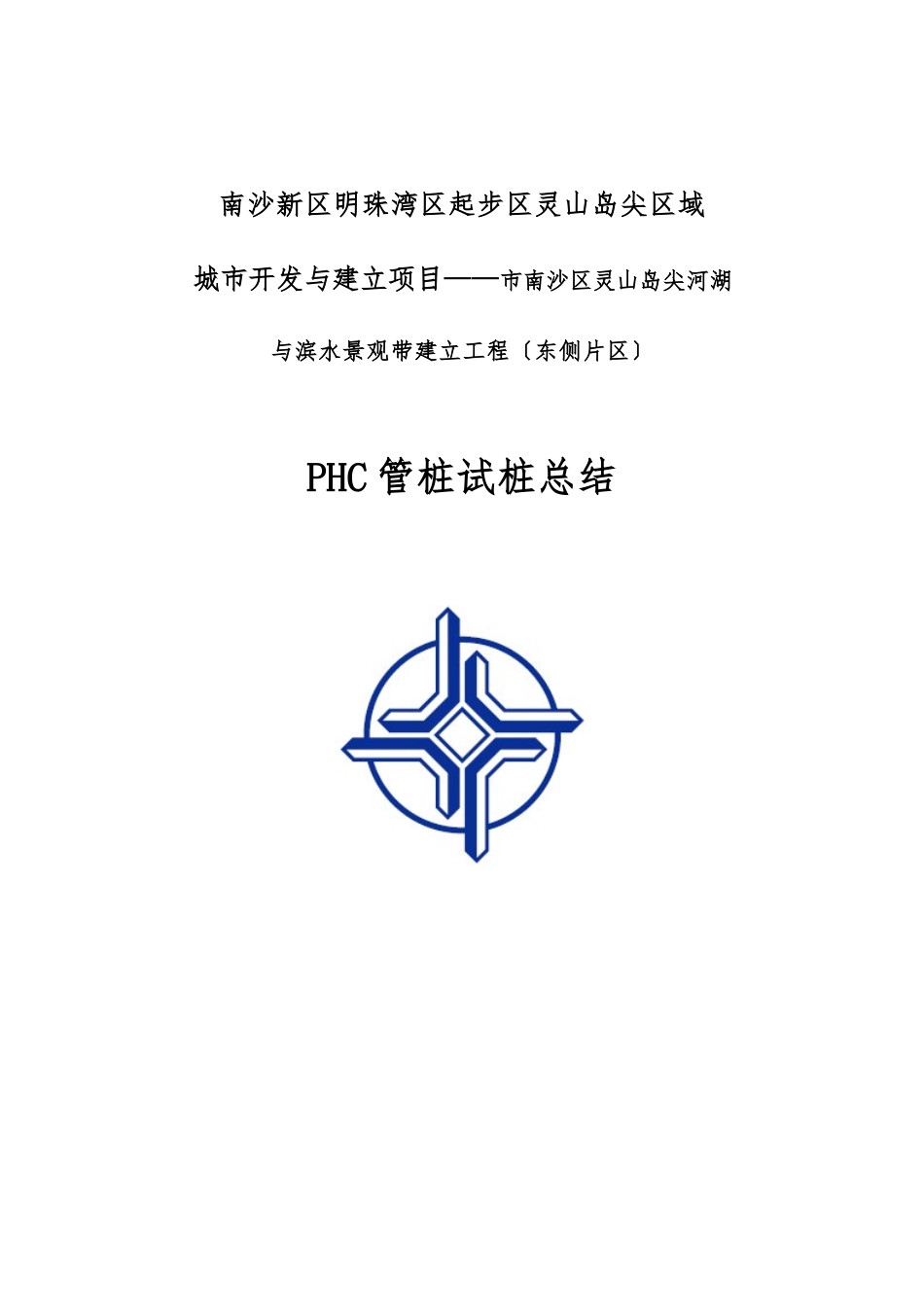

PHC管桩试桩总结

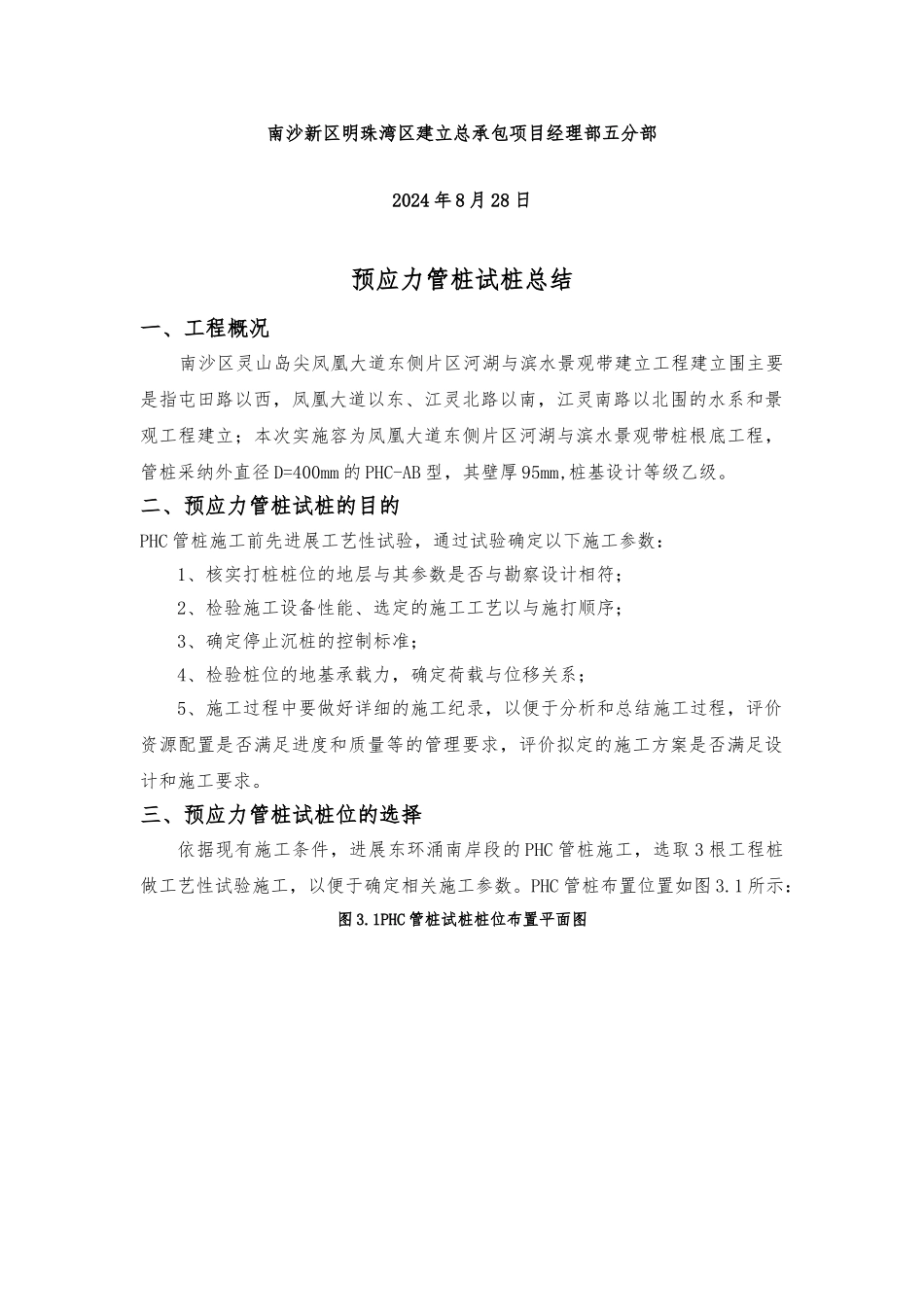

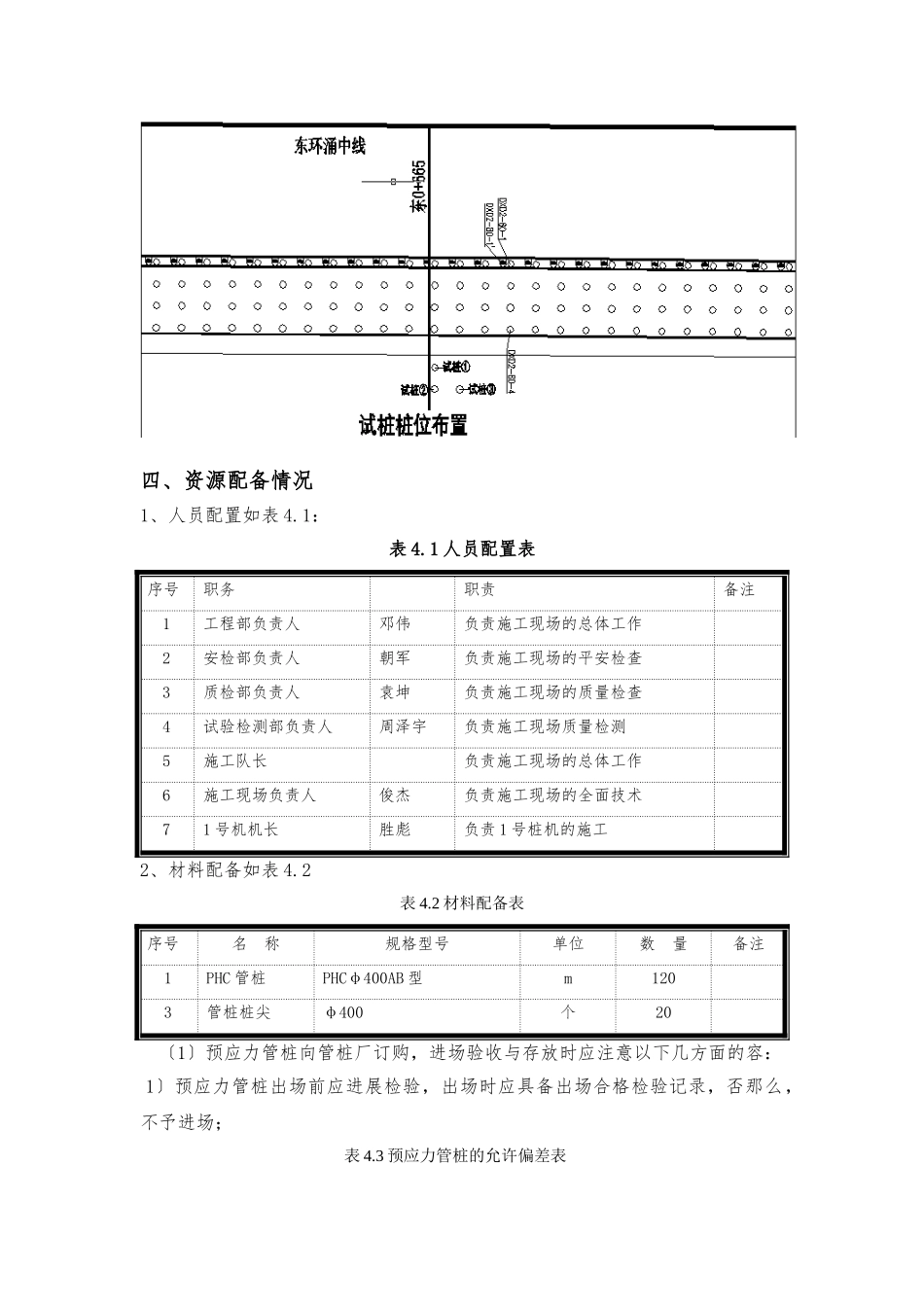

南沙新区明珠湾区起步区灵山岛尖区域城市开发与建立项目——市南沙区灵山岛尖河湖与滨水景观带建立工程〔东侧片区〕PHC 管桩试桩总结 南沙新区明珠湾区建立总承包项目经理部五分部2024 年 8 月 28 日预应力管桩试桩总结一、工程概况 南沙区灵山岛尖凤凰大道东侧片区河湖与滨水景观带建立工程建立围主要是指屯田路以西，凤凰大道以东、江灵北路以南，江灵南路以北围的水系和景观工程建立；本次实施容为凤凰大道东侧片区河湖与滨水景观带桩根底工程，管桩采纳外直径 D=400mm 的 PHC-AB 型，其壁厚 95mm,桩基设计等级乙级。二、预应力管桩试桩的目的PHC 管桩施工前先进展工艺性试验，通过试验确定以下施工参数： 1、核实打桩桩位的地层与其参数是否与勘察设计相符；2、检验施工设备性能、选定的施工工艺以与施打顺序；3、确定停止沉桩的控制标准；4、检验桩位的地基承载力，确定荷载与位移关系；5、施工过程中要做好详细的施工纪录，以便于分析和总结施工过程，评价资源配置是否满足进度和质量等的管理要求，评价拟定的施工方案是否满足设计和施工要求。三、预应力管桩试桩位的选择依据现有施工条件，进展东环涌南岸段的 PHC 管桩施工，选取 3 根工程桩做工艺性试验施工，以便于确定相关施工参数。PHC 管桩布置位置如图 3.1 所示：图 3.1PHC 管桩试桩桩位布置平面图四、资源配备情况1、人员配置如表 4.1：表 4.1 人员配置表序号职务职责备注1工程部负责人邓伟负责施工现场的总体工作2安检部负责人朝军负责施工现场的平安检查3质检部负责人袁坤负责施工现场的质量检查4试验检测部负责人周泽宇负责施工现场质量检测5施工队长负责施工现场的总体工作6施工现场负责人俊杰负责施工现场的全面技术71 号机机长胜彪负责 1 号桩机的施工2、材料配备如表 4.2表 4.2 材料配备表序号名 称规格型号单位数 量备注1PHC 管桩PHCφ400AB 型m1203管桩桩尖φ400个20 〔1〕预应力管桩向管桩厂订购，进场验收与存放时应注意以下几方面的容： 1〕预应力管桩出场前应进展检验，出场时应具备出场合格检验记录，否那么，不予进场；表 4.3 预应力管桩的允许偏差表序号项目允许偏差〔㎜〕检查工具和检查方法1长度 L±0.5%L用钢卷尺测量，准确至 1㎜。2端部倾斜≤0.5%D将直角靠尺的边紧靠桩身，另一边与端板紧靠，测其最大间隙处，准确至 1㎜。3外径 D300㎜～700㎜+5，-2用卡尺或钢直尺在同一断面测定相互垂直的两直径，取其平均值，...
