PHC预应力管桩监理实施细则

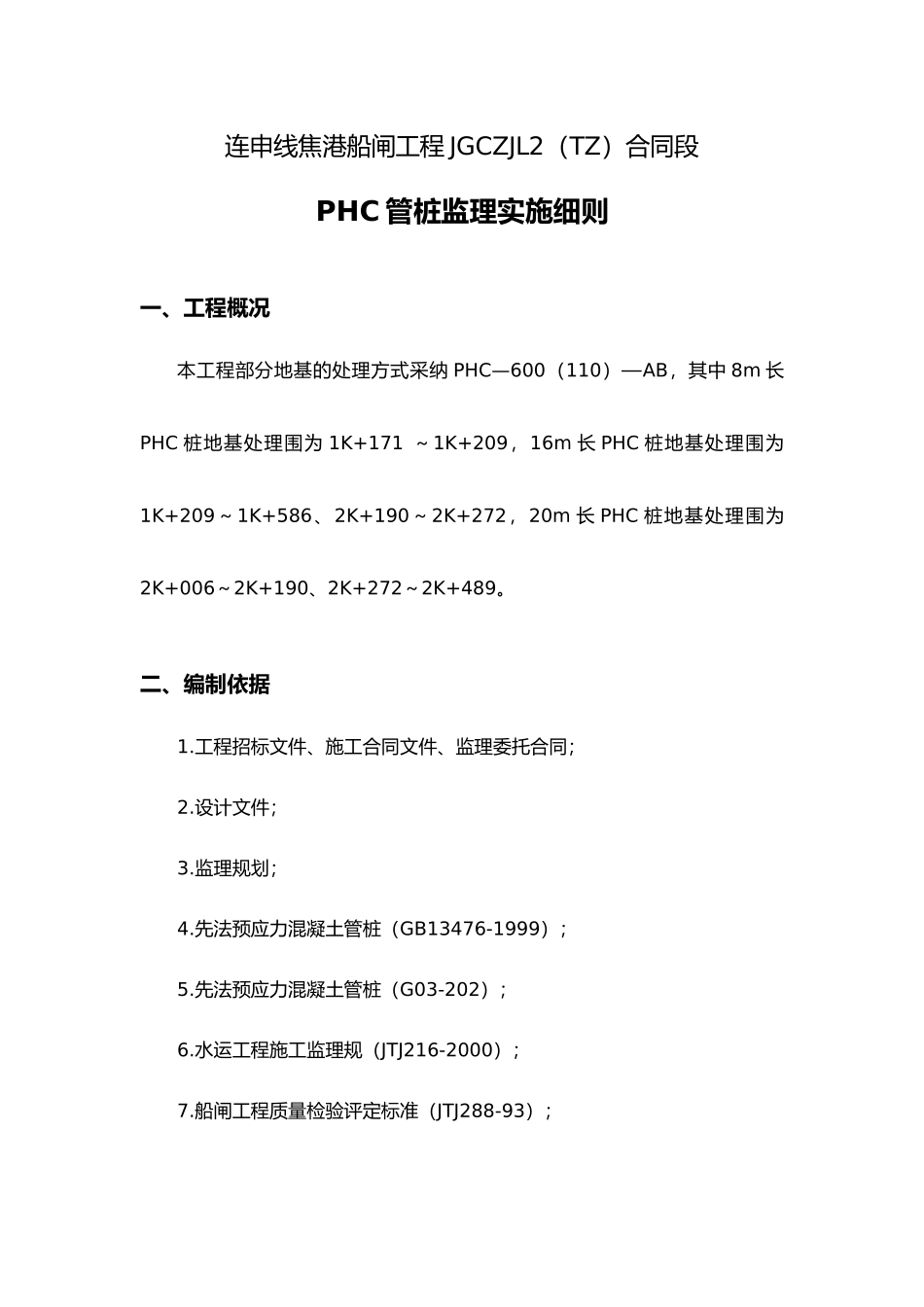

PHC预应力管桩监理实施细则_第1页
1/16

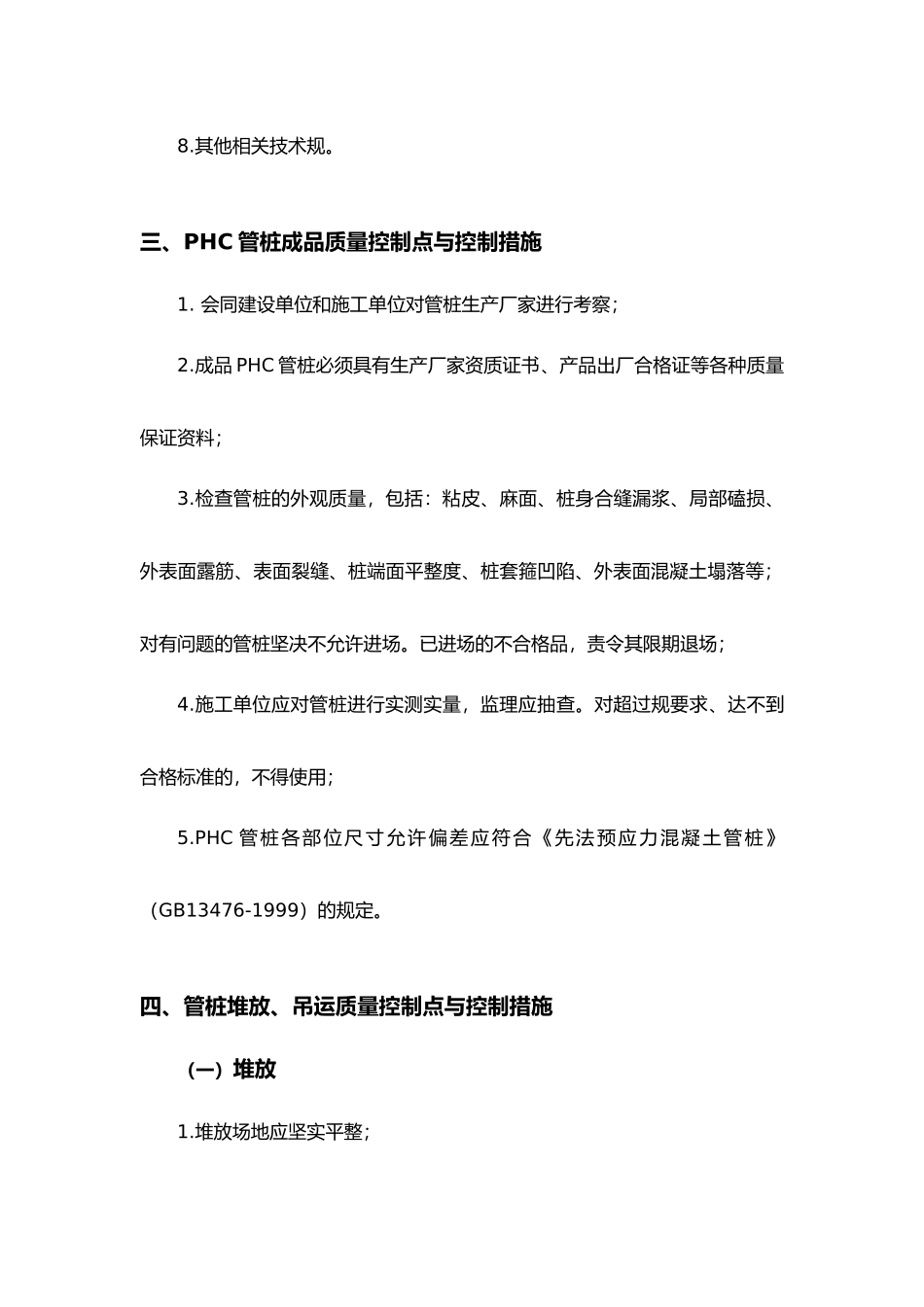

PHC预应力管桩监理实施细则_第2页
2/16

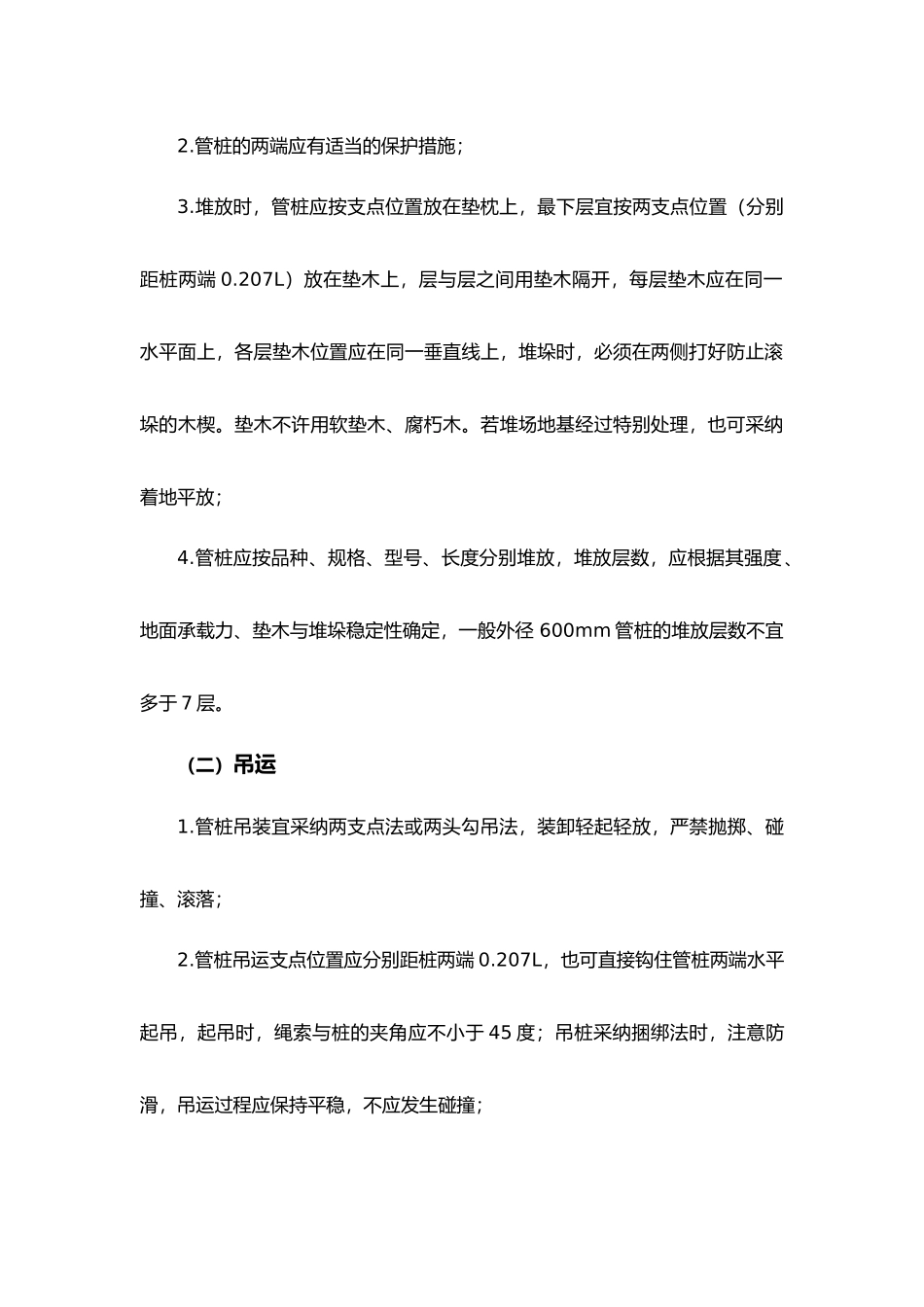

PHC预应力管桩监理实施细则_第3页
3/16
连申线焦港船闸工程 JGCZJL2(TZ)合同段PHC 管桩监理实施细则一、工程概况本工程部分地基的处理方式采纳 PHC—600(110)—AB,其中 8m 长PHC 桩地基处理围为 1K+171 ~1K+209,16m 长 PHC 桩地基处理围为1K+209~1K+586、2K+190~2K+272,20m 长 PHC 桩地基处理围为2K+006~2K+190、2K+272~2K+489。二、编制依据1.工程招标文件、施工合同文件、监理委托合同;2.设计文件;3.监理规划;4.先法预应力混凝土管桩(GB13476-1999);5.先法预应力混凝土管桩(G03-202);6.水运工程施工监理规(JTJ216-2000);7.船闸工程质量检验评定标准(JTJ288-93);8.其他相关技术规。三、PHC 管桩成品质量控制点与控制措施1. 会同建设单位和施工单位对管桩生产厂家进行考察;2.成品 PHC 管桩必须具有生产厂家资质证书、产品出厂合格证等各种质量保证资料;3.检查管桩的外观质量,包括:粘皮、麻面、桩身合缝漏浆、局部磕损、外表面露筋、表面裂缝、桩端面平整度、桩套箍凹陷、外表面混凝土塌落等;对有问题的管桩坚决不允许进场。已进场的不合格品,责令其限期退场;4.施工单位应对管桩进行实测实量,监理应抽查。对超过规要求、达不到合格标准的,不得使用;5.PHC 管桩各部位尺寸允许偏差应符合《先法预应力混凝土管桩》(GB13476-1999)的规定。四、管桩堆放、吊运质量控制点与控制措施(一)堆放1.堆放场地应坚实平整;2.管桩的两端应有适当的保护措施;3.堆放时,管桩应按支点位置放在垫枕上,最下层宜按两支点位置(分别距桩两端 0.207L)放在垫木上,层与层之间用垫木隔开,每层垫木应在同一水平面上,各层垫木位置应在同一垂直线上,堆垛时,必须在两侧打好防止滚垛的木楔。垫木不许用软垫木、腐朽木。若堆场地基经过特别处理,也可采纳着地平放; 4.管桩应按品种、规格、型号、长度分别堆放,堆放层数,应根据其强度、地面承载力、垫木与堆垛稳定性确定,一般外径 600mm 管桩的堆放层数不宜多于 7 层。(二)吊运1.管桩吊装宜采纳两支点法或两头勾吊法,装卸轻起轻放,严禁抛掷、碰撞、滚落;2.管桩吊运支点位置应分别距桩两端 0.207L,也可直接钩住管桩两端水平起吊,起吊时,绳索与桩的夹角应不小于 45 度;吊桩采纳捆绑法时,注意防滑,吊运过程应保持平稳,不应发生碰撞;3.施打前管桩吊立吊点位置距离管桩端点 0.293L,如改变吊点位置,应进行验算。4.管桩运输时,各层之间应设置垫木,并应注意支点上下对齐,各层...
