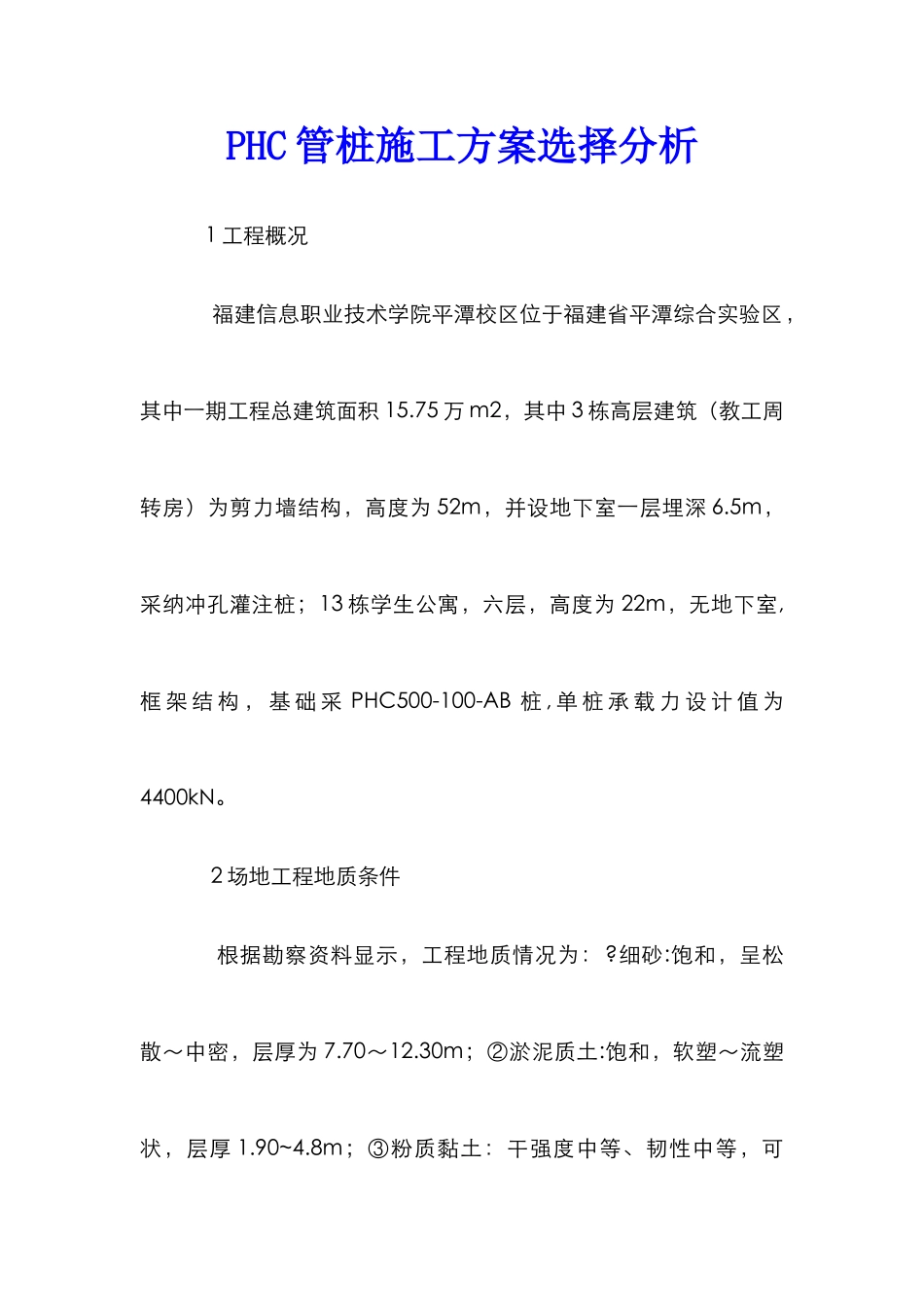

PHC管桩施工方案选择分析

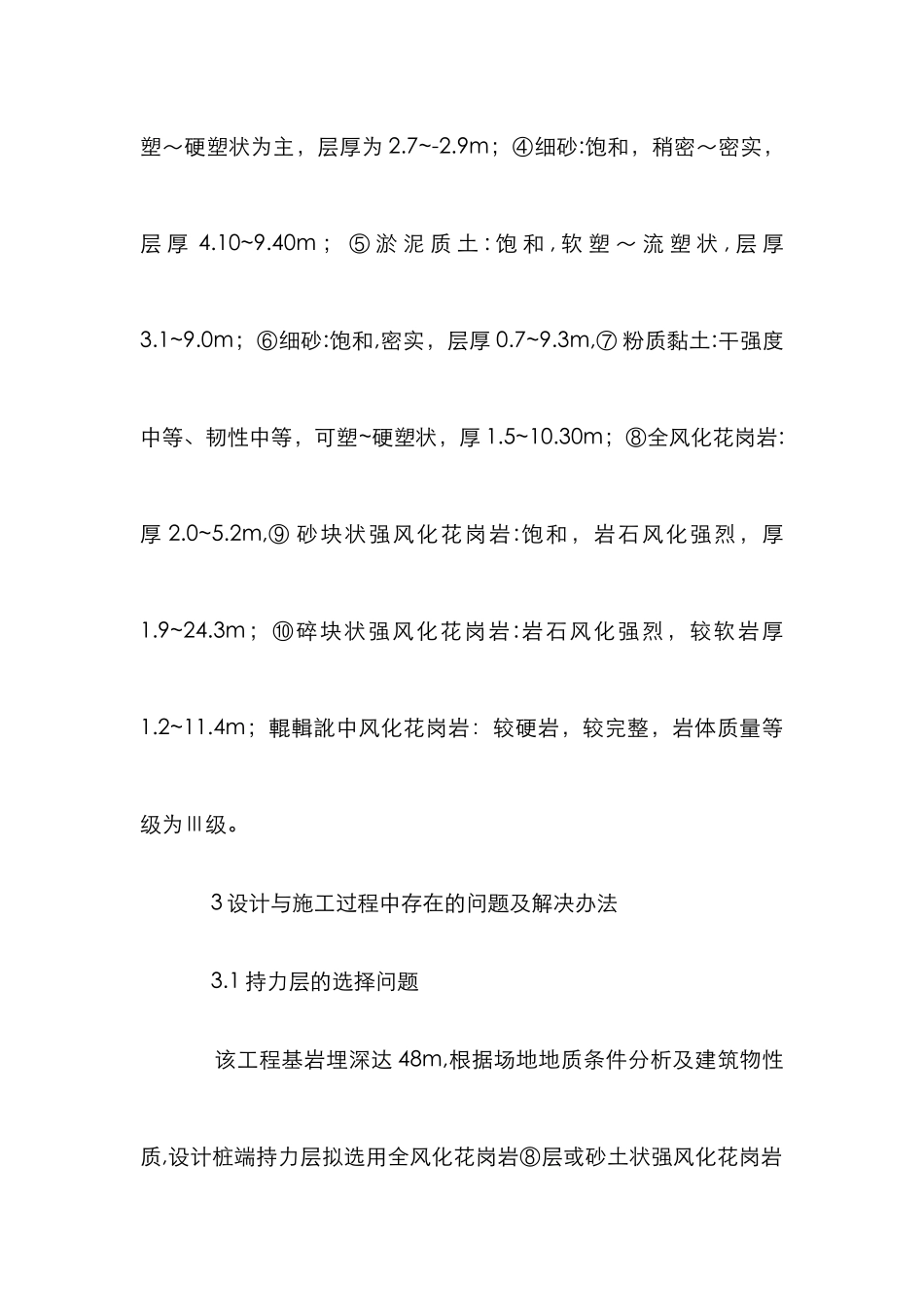

PHC 管桩施工方案选择分析 1 工程概况 福建信息职业技术学院平潭校区位于福建省平潭综合实验区，其中一期工程总建筑面积 15.75 万 m2，其中 3 栋高层建筑（教工周转房）为剪力墙结构，高度为 52m，并设地下室一层埋深 6.5m，采纳冲孔灌注桩；13 栋学生公寓，六层，高度为 22m，无地下室,框 架 结 构 ， 基 础 采 PHC500-100-AB 桩 , 单 桩 承 载 力 设 计 值 为4400kN。 2 场地工程地质条件 根据勘察资料显示，工程地质情况为：?细砂:饱和，呈松散～中密，层厚为 7.70～12.30m；②淤泥质土:饱和，软塑～流塑状，层厚 1.90~4.8m；③粉质黏土：干强度中等、韧性中等，可塑～硬塑状为主，层厚为 2.7~-2.9m；④细砂:饱和，稍密～密实，层 厚 4.10~9.40m ； ⑤ 淤 泥 质 土 : 饱 和 , 软 塑 ～ 流 塑 状 , 层 厚3.1~9.0m；⑥细砂:饱和,密实，层厚 0.7~9.3m,⑦ 粉质黏土:干强度中等、韧性中等，可塑~硬塑状，厚 1.5~10.30m；⑧全风化花岗岩:厚 2.0~5.2m,⑨ 砂块状强风化花岗岩:饱和，岩石风化强烈，厚1.9~24.3m；⑩碎块状强风化花岗岩:岩石风化强烈，较软岩厚1.2~11.4m；輥輯訛中风化花岗岩：较硬岩，较完整，岩体质量等级为Ⅲ级。 3 设计与施工过程中存在的问题及解决办法 3.1 持力层的选择问题 该工程基岩埋深达 48m,根据场地地质条件分析及建筑物性质,设计桩端持力层拟选用全风化花岗岩⑧层或砂土状强风化花岗岩⑨，但桩基必须穿过三层细砂层,且砂层厚度较大,在试沉桩过程中无法穿透,形成“钢板砂”效应，出现了桩头爆裂、断桩、打不下去等情况。经专家论证综合对比分析，采纳如下处理方式：（1）高层建筑基础，建议采纳冲孔灌注桩。（2）多层建筑基础，建议：①采纳AB 型管桩；②桩端持力层取第⑤细砂层，施工时按进入持力层和贯入度双控；单桩承载力取值适当降低使用；第⑤细砂层厚度小于4m 时，管桩应穿过该土层进入强风化花岗岩；③进行软弱下卧层承载力和沉降变形验算，下卧淤泥质土层变形模量可取 ES0.2~0.4；④局部位置沉桩有困难时可实行引孔措施。施工情况分析：经专家论证后的施工方案，经济效益得到了提高；但是，施工过程中，由于地质的特别性，引孔、补桩的现象普遍存在，对工期有一定的影响。考虑整个校区建设分为四期，一期工程对工期要求可以适当放宽。所以，综合考虑工期和经济两方面，决定采纳此施工方案。 3.2 现场施工情况 前期部分施工情况：190#...
