PLC对专用镗孔机床的电气控制的设计说明

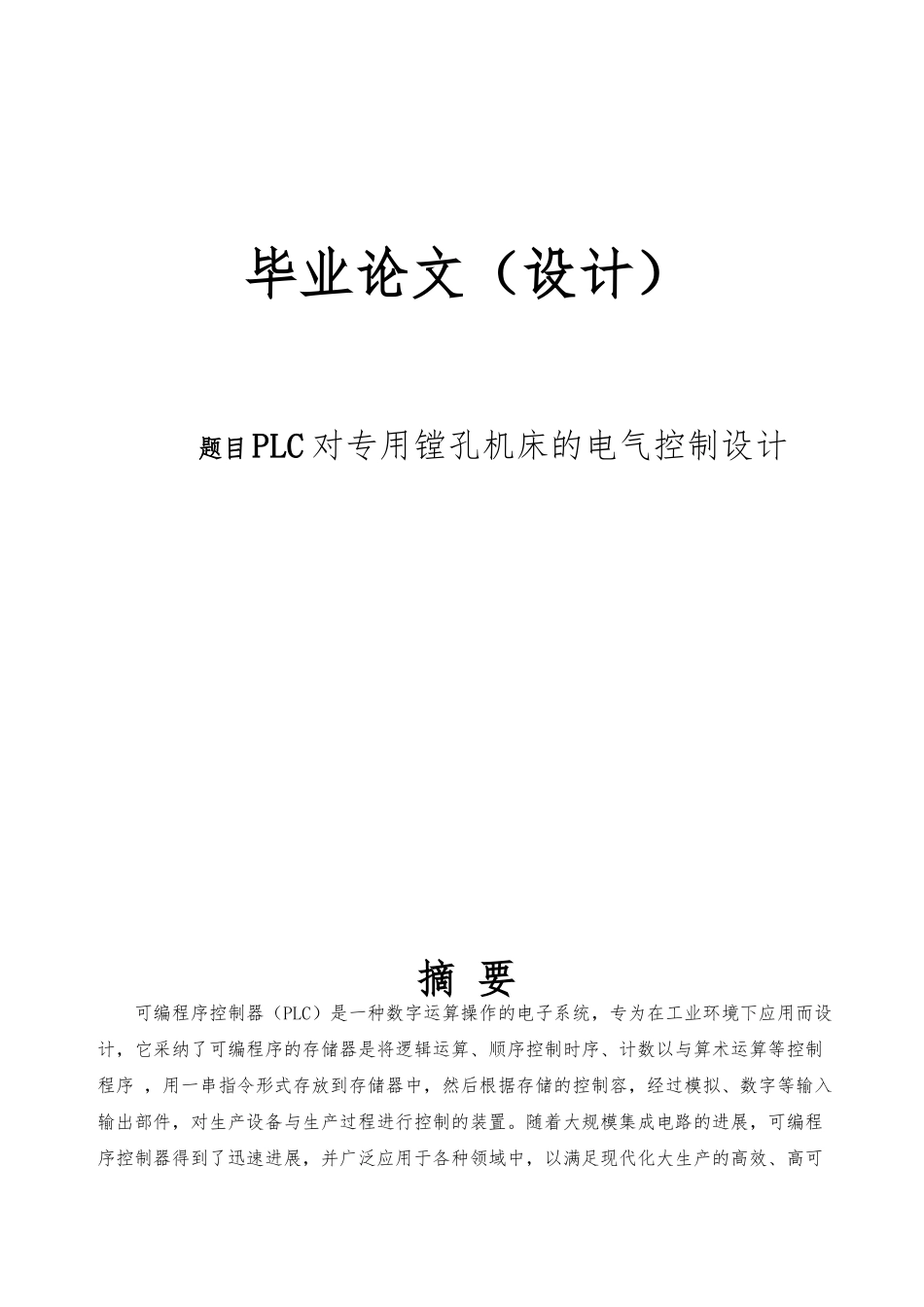

PLC对专用镗孔机床的电气控制的设计说明_第1页
1/26
PLC对专用镗孔机床的电气控制的设计说明_第2页
2/26

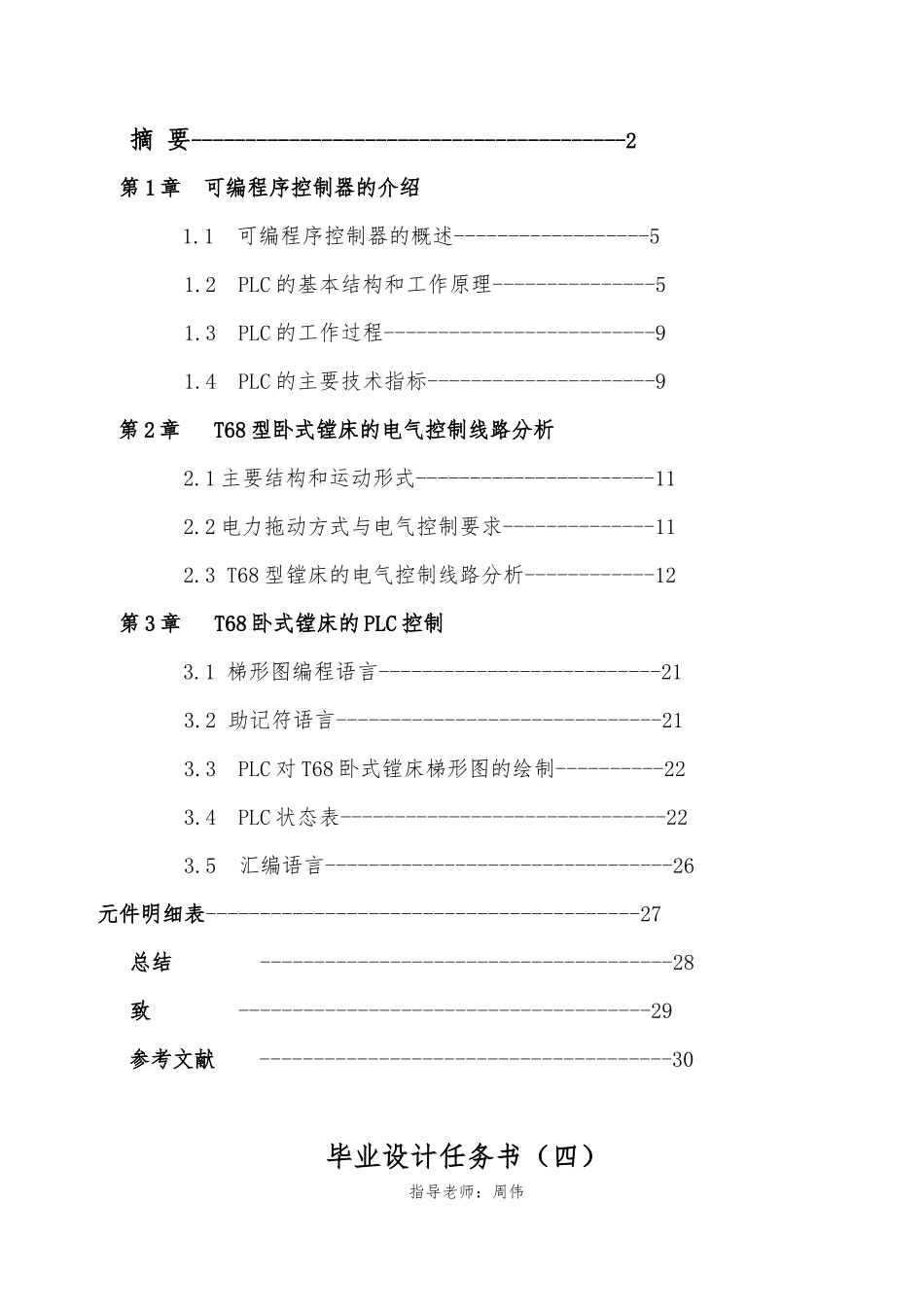

PLC对专用镗孔机床的电气控制的设计说明_第3页
3/26
毕业论文(设计)题目PLC 对专用镗孔机床的电气控制设计摘 要可编程序控制器(PLC)是一种数字运算操作的电子系统,专为在工业环境下应用而设计,它采纳了可编程序的存储器是将逻辑运算、顺序控制时序、计数以与算术运算等控制程序 ,用一串指令形式存放到存储器中,然后根据存储的控制容,经过模拟、数字等输入输出部件,对生产设备与生产过程进行控制的装置。随着大规模集成电路的进展,可编程序控制器得到了迅速进展,并广泛应用于各种领域中,以满足现代化大生产的高效、高可靠性、高难度的自动化要求。现代机器向着高速度高效率高精度方向的进展,对机器制造业也提出了新的要求:机器零件的精度越来越高。同时,结构也日趋复杂,特别是箱体零件具有孔系多的特点,它的加工除了本身又尺寸精度的要求外,还有形状精度和孔系之间相对位置精度的要求。镗床主要用于加工精确的孔和各孔间的距离要求较为精确的零件。目前国使用镗床90%都是使用继电器-接触器传统的控制方式,这种方式使机械震动噪声大,接线复杂,维修工作量大。孔加工一般可在钻床、车床、镗床、拉床、圆磨床上进行,有些工件也在镗床上加工。镗床加工的特点是:主运动由刀具作旋转来完成,而进给运动是由主轴或工作台的移动来达到,并且可以通过镗床工作台的三个方向移动,很方便、准确地调整切削刀具与工件的相对位置。因此在镗床上进行钻孔、铰孔和镗孔也是一种重要的加工方法。本书选用日本三菱公司生产的 FX2N—48MR PLC 可编程序控制器对 T68 卧式镗床的电器控制进行设计。在编写过程中得到了许多同学们和老师的帮助和大力支持,并提出了许多宝贵意见和建议,在此向他们表示衷心的感。由于时间仓促,加上编写经验不足,书中还难免有存在缺点和错误,在此恳切的希望指导老师提出批判和指正,以便进一步修改和完善。目录摘 要----------------------------------------2第 1 章 可编程序控制器的介绍1.1 可编程序控制器的概述------------------51.2 PLC 的基本结构和工作原理---------------51.3 PLC 的工作过程-------------------------91.4 PLC 的主要技术指标---------------------9第 2 章 T68 型卧式镗床的电气控制线路分析2.1 主要结构和运动形式----------------------112.2 电力拖动方式与电气控制要求--------------112.3 T68 型镗床的电气控制线路分析------------12第 3 章 T68 卧式镗床的 PLC 控制3.1 梯形图编程语言---------...
