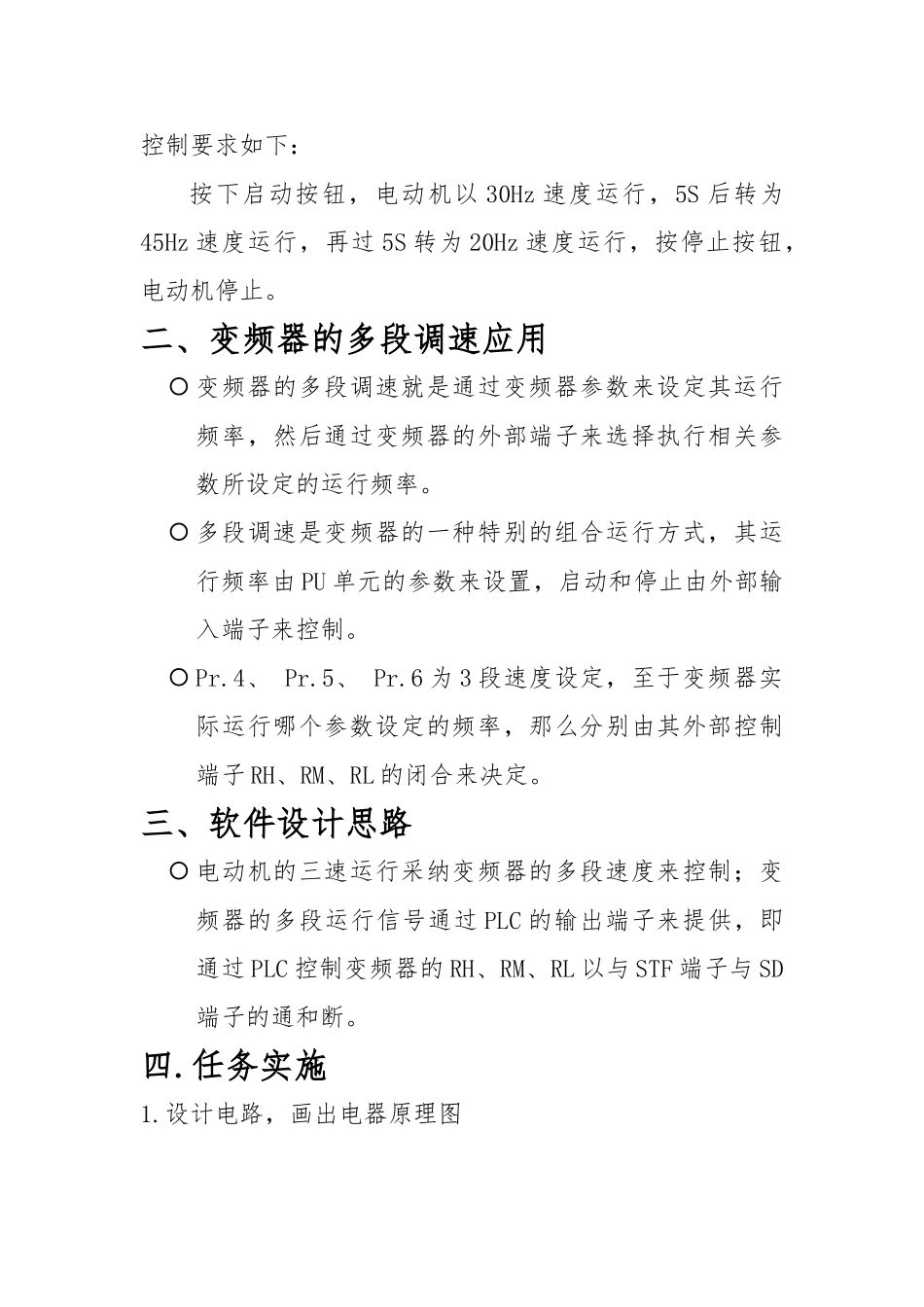

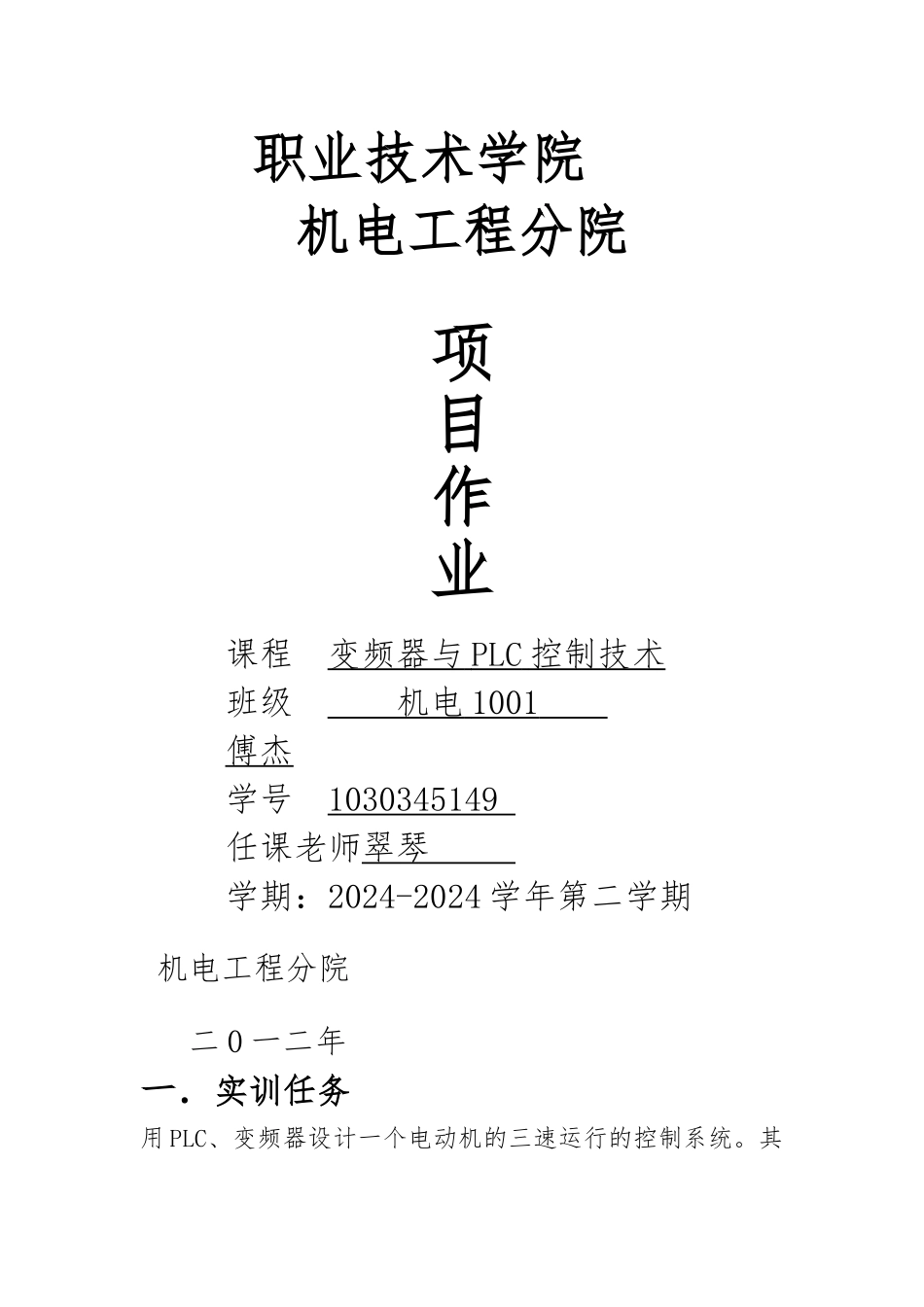

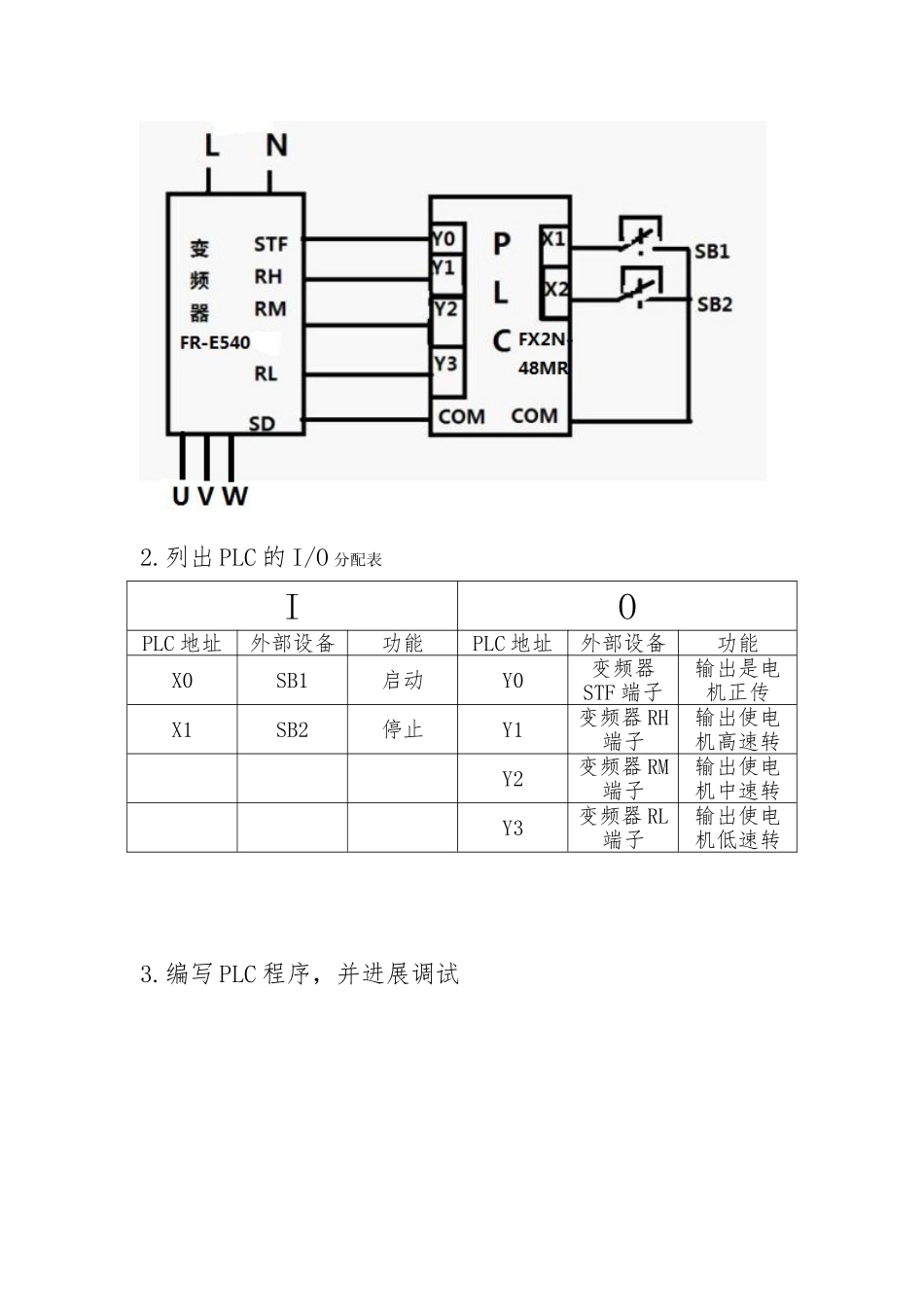

职业技术学院机电工程分院项目作业 课程 变频器与 PLC 控制技术 班级 机电 1001 傅杰学号 1030345149 任课老师翠琴 学期：2024-2024 学年第二学期 机电工程分院 二 0 一二年一．实训任务用 PLC、变频器设计一个电动机的三速运行的控制系统。其控制要求如下：按下启动按钮，电动机以 30Hz 速度运行，5S 后转为45Hz 速度运行，再过 5S 转为 20Hz 速度运行，按停止按钮，电动机停止。二、变频器的多段调速应用 变频器的多段调速就是通过变频器参数来设定其运行频率，然后通过变频器的外部端子来选择执行相关参数所设定的运行频率。 多段调速是变频器的一种特别的组合运行方式，其运行频率由 PU 单元的参数来设置，启动和停止由外部输入端子来控制。 Pr.4、 Pr.5、 Pr.6 为 3 段速度设定，至于变频器实际运行哪个参数设定的频率，那么分别由其外部控制端子 RH、RM、RL 的闭合来决定。三、软件设计思路 电动机的三速运行采纳变频器的多段速度来控制；变频器的多段运行信号通过 PLC 的输出端子来提供，即通过 PLC 控制变频器的 RH、RM、RL 以与 STF 端子与 SD端子的通和断。四.任务实施1.设计电路，画出电器原理图2.列出 PLC 的 I/O 分配表IOPLC 地址外部设备功能PLC 地址外部设备功能X0SB1启动Y0变频器STF 端子输出是电机正传X1SB2停止Y1变频器 RH端子输出使电机高速转Y2变频器 RM端子输出使电机中速转Y3变频器 RL端子输出使电机低速转3.编写 PLC 程序，并进展调试LD X0 AND T1OR MOANI T2ANI X1OUT Y2OUT MOLD M0OUT Y0OUT T0 K25AND T1ANI T1OUT T2 K50OUT Y1LD M0LD MOAND T2AND T0OUT Y3OUT T1 K25LD M04.根据原理图进展主电路、控制电路接线接线考前须知〔1〕PLC220V 电源通电，进展输入/输出端子好坏的检查因为 PLC 经过多年的使用，输入/输出端子有好多已怀，需要先检查好坏，再进展接线，否那么会做很多无用功。输入端子好坏的检查：PLC 上电后，那一根短线，短线两头露铜，短线的一头搭在 PLC输入的 COM 端，另一头依次搭 PLC 的输入端子 X0、X1……，假如PLC 输入端对应的 LED 灯亮，说明该端子是好的，否那么，该端子不好，已坏，那么我们接线的时候就不要使用已坏的端子。输入端好于不好，一般考虑是否端子断开了。输出端子好坏的检查：PLC 上电后，用万用表的两个表笔来检测。万用表用测二极管的那个档。一只表笔插 PLC 输...
