PLC西门子S7-200经验点滴

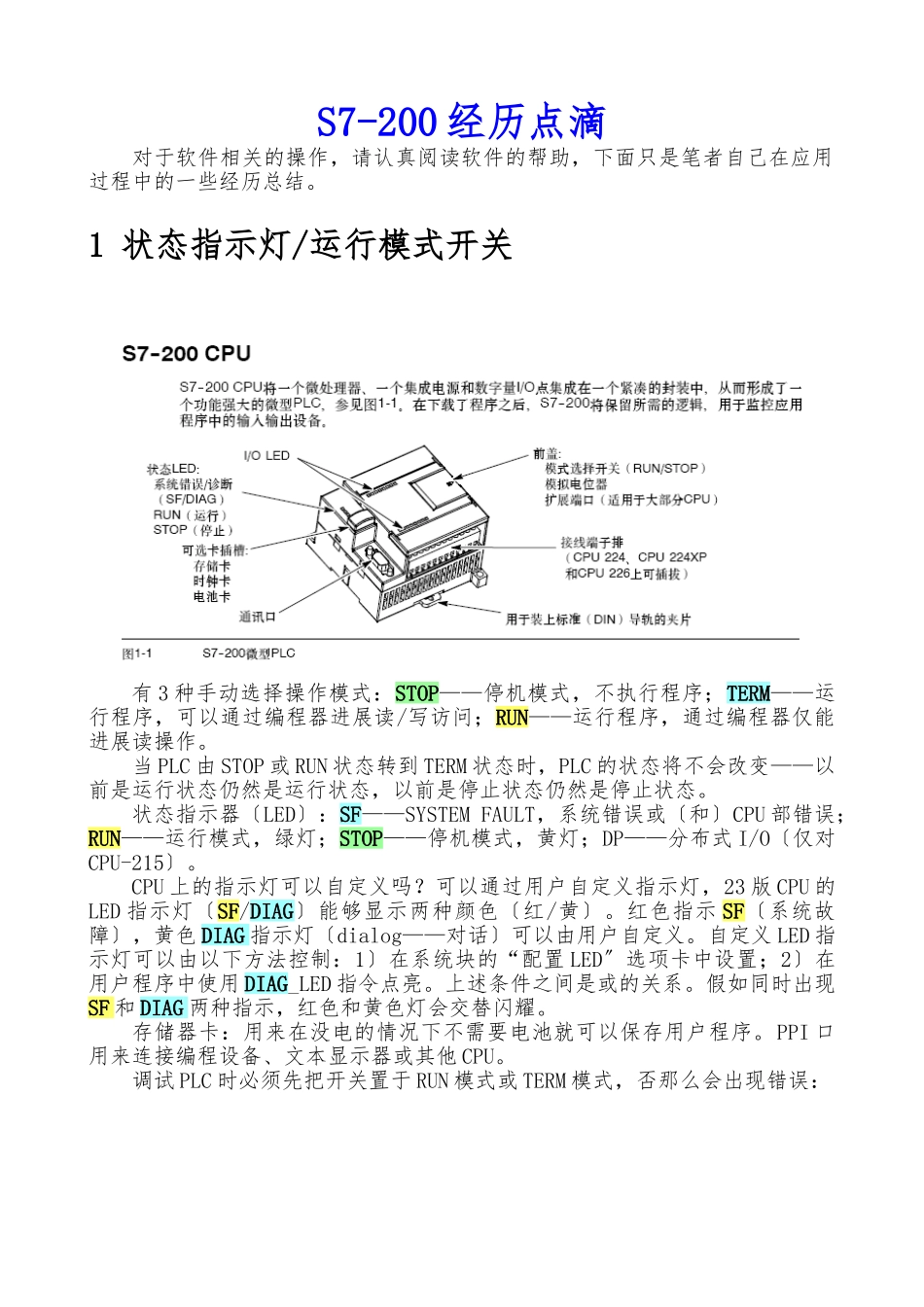

PLC西门子S7-200经验点滴_第1页
1/12

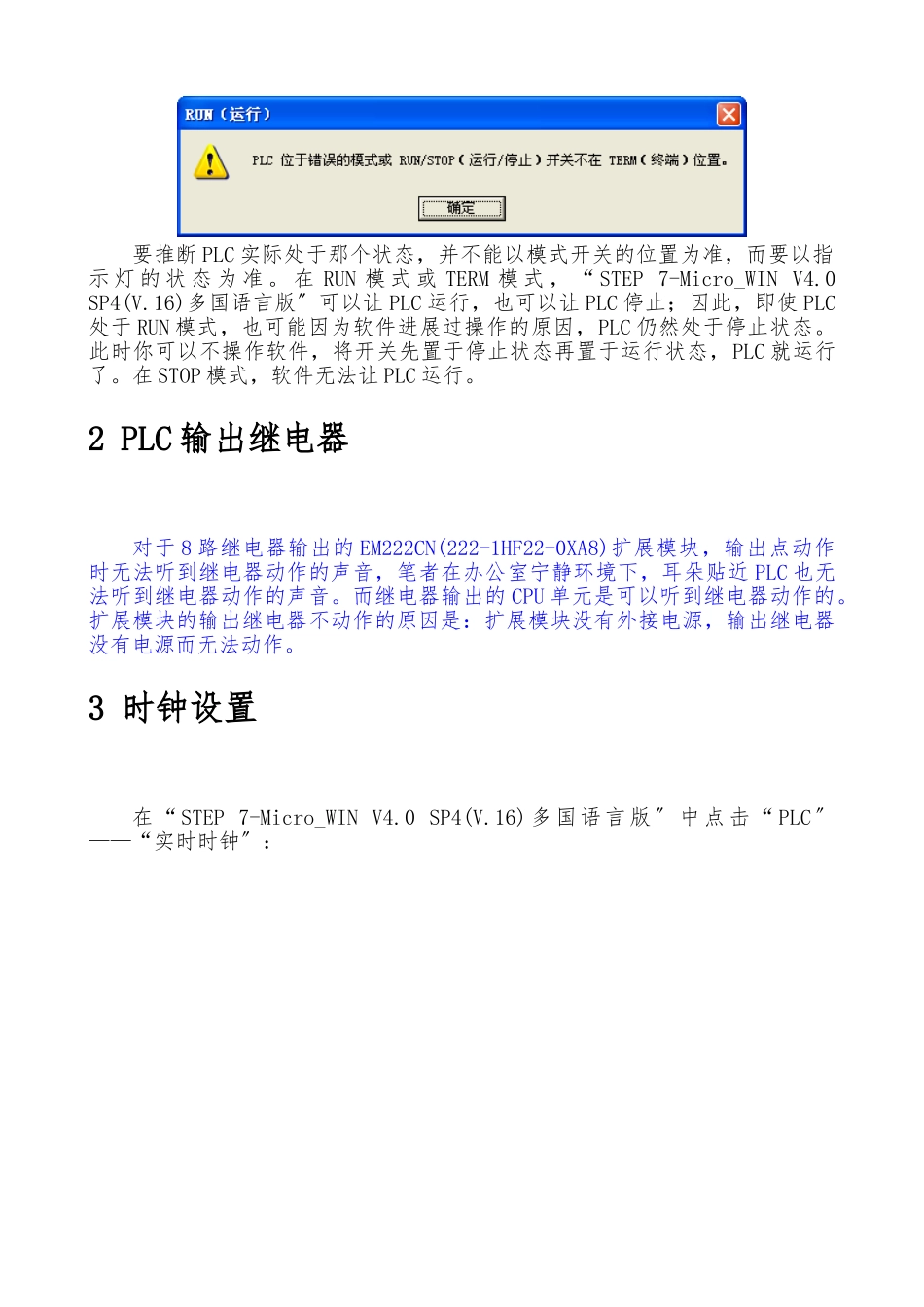

PLC西门子S7-200经验点滴_第2页
2/12
PLC西门子S7-200经验点滴_第3页
3/12
S7-200 经历点滴对于软件相关的操作,请认真阅读软件的帮助,下面只是笔者自己在应用过程中的一些经历总结。1 状态指示灯/运行模式开关有 3 种手动选择操作模式:STOP——停机模式,不执行程序;TERM——运行程序,可以通过编程器进展读/写访问;RUN——运行程序,通过编程器仅能进展读操作。当 PLC 由 STOP 或 RUN 状态转到 TERM 状态时,PLC 的状态将不会改变——以前是运行状态仍然是运行状态,以前是停止状态仍然是停止状态。状态指示器〔LED〕:SF——SYSTEM FAULT,系统错误或〔和〕CPU 部错误;RUN——运行模式,绿灯;STOP——停机模式,黄灯;DP——分布式 I/O〔仅对CPU-215〕。CPU 上的指示灯可以自定义吗?可以通过用户自定义指示灯,23 版 CPU 的LED 指示灯〔SF/DIAG〕能够显示两种颜色〔红/黄〕。红色指示 SF〔系统故障〕,黄色 DIAG 指示灯〔dialog——对话〕可以由用户自定义。自定义 LED 指示灯可以由以下方法控制:1〕在系统块的“配置 LED〞选项卡中设置;2〕在用户程序中使用 DIAG_LED 指令点亮。上述条件之间是或的关系。假如同时出现SF 和 DIAG 两种指示,红色和黄色灯会交替闪耀。存储器卡:用来在没电的情况下不需要电池就可以保存用户程序。PPI 口用来连接编程设备、文本显示器或其他 CPU。调试 PLC 时必须先把开关置于 RUN 模式或 TERM 模式,否那么会出现错误:要推断 PLC 实际处于那个状态,并不能以模式开关的位置为准,而要以指示 灯 的 状 态 为 准 。 在 RUN 模 式 或 TERM 模 式 , “ STEP 7-Micro_WIN V4.0 SP4(V.16)多国语言版〞可以让 PLC 运行,也可以让 PLC 停止;因此,即使 PLC处于 RUN 模式,也可能因为软件进展过操作的原因,PLC 仍然处于停止状态。此时你可以不操作软件,将开关先置于停止状态再置于运行状态,PLC 就运行了。在 STOP 模式,软件无法让 PLC 运行。2 PLC 输出继电器对于 8 路继电器输出的 EM222CN(222-1HF22-0XA8)扩展模块,输出点动作时无法听到继电器动作的声音,笔者在办公室宁静环境下,耳朵贴近 PLC 也无法听到继电器动作的声音。而继电器输出的 CPU 单元是可以听到继电器动作的。扩展模块的输出继电器不动作的原因是:扩展模块没有外接电源,输出继电器没有电源而无法动作。3 时钟设置在“STEP 7-Micro_WIN V4.0 SP4(V.16) 多国语言版〞中点击“ PLC〞——“实时时钟〞:点击“读取...
