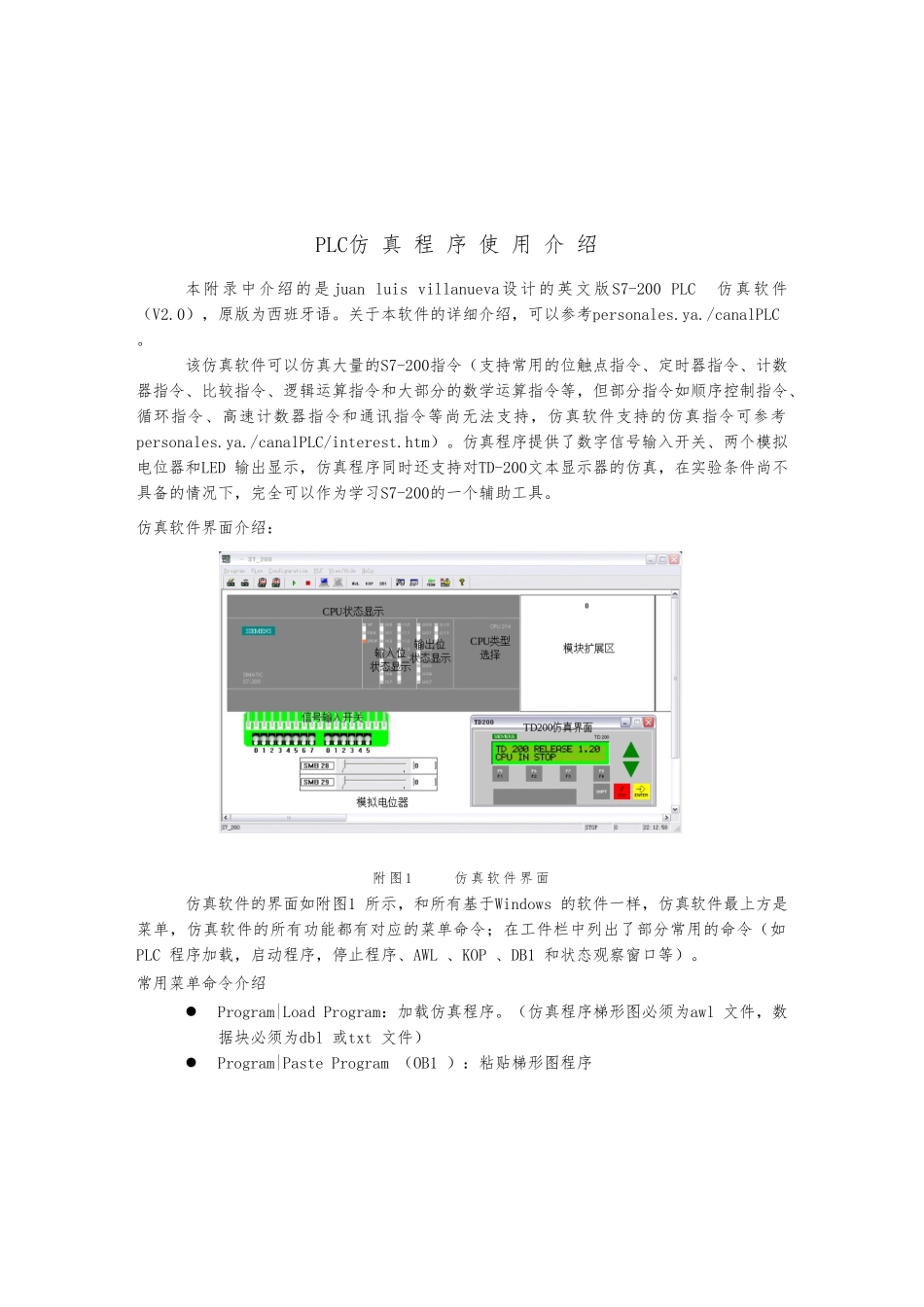

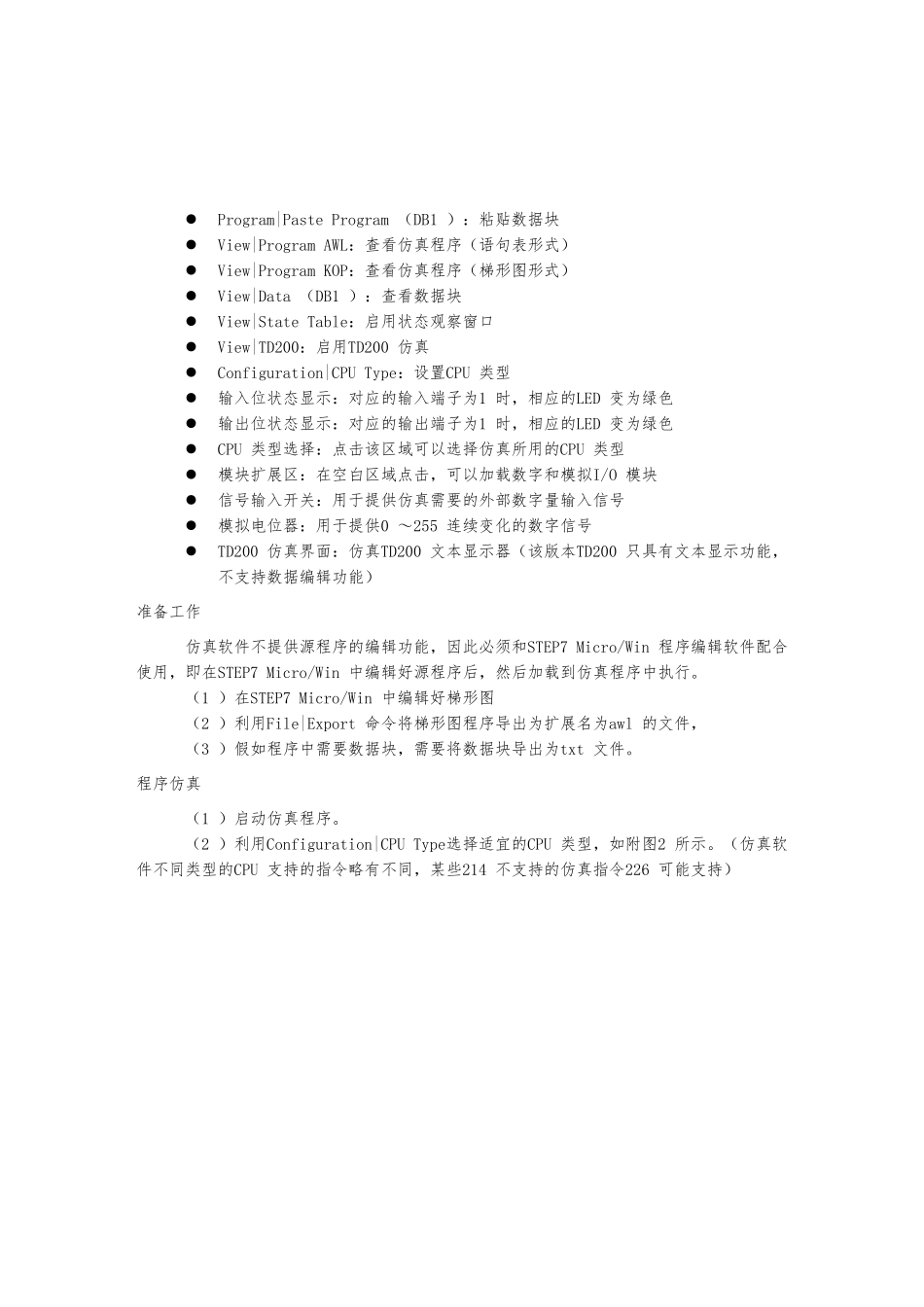

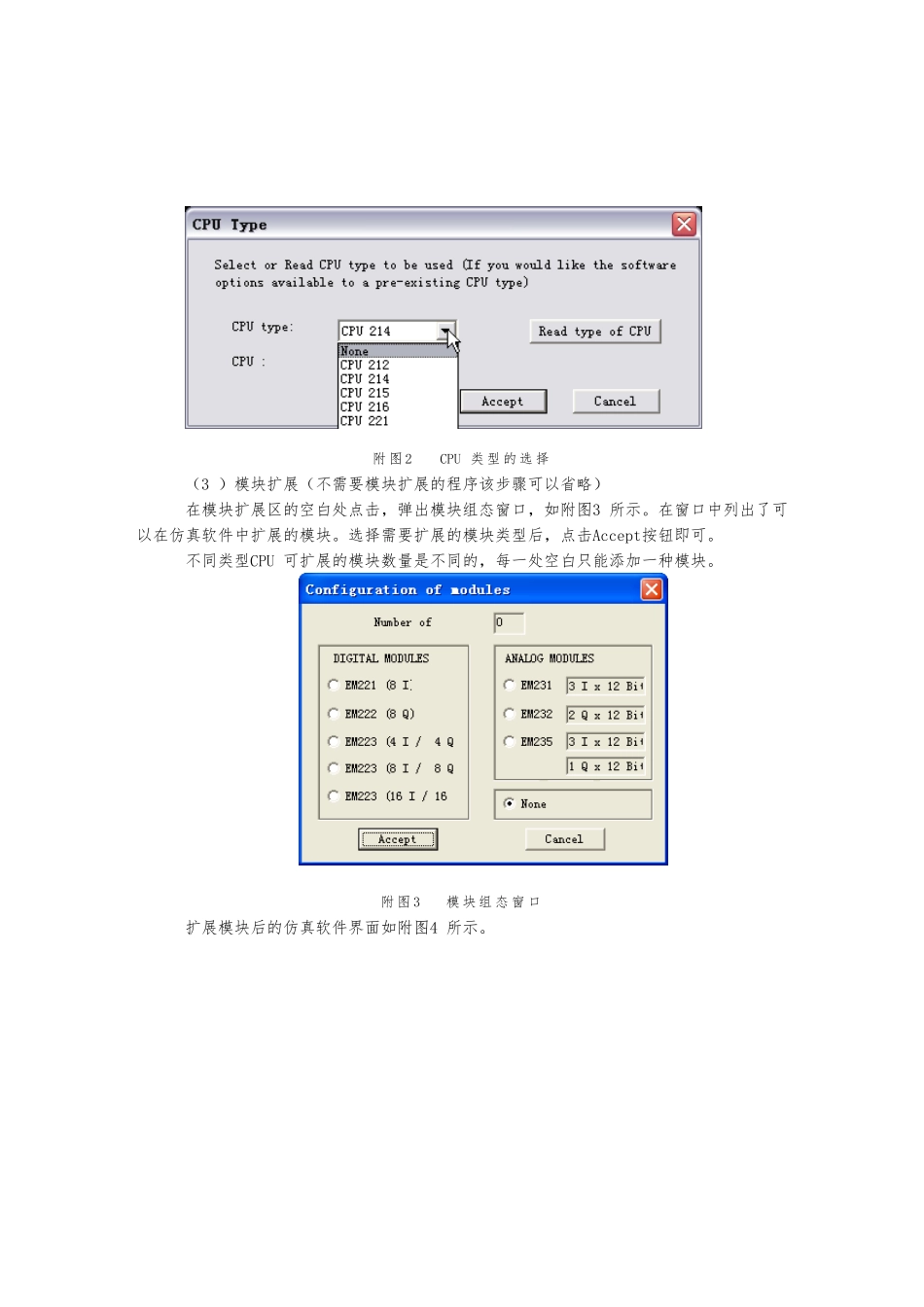

PLC仿 真 程 序 使 用 介 绍本附录中介绍的是juan luis villanueva设计的英文版S7-200 PLC 仿真软件（V2.0），原版为西班牙语。关于本软件的详细介绍，可以参考personales.ya./canalPLC。该仿真软件可以仿真大量的S7-200指令（支持常用的位触点指令、定时器指令、计数器指令、比较指令、逻辑运算指令和大部分的数学运算指令等，但部分指令如顺序控制指令、循环指令、高速计数器指令和通讯指令等尚无法支持，仿真软件支持的仿真指令可参考personales.ya./canalPLC/interest.htm）。仿真程序提供了数字信号输入开关、两个模拟电位器和LED 输出显示，仿真程序同时还支持对TD-200文本显示器的仿真，在实验条件尚不具备的情况下，完全可以作为学习S7-200的一个辅助工具。仿真软件界面介绍：附 图 1 仿 真 软 件 界 面仿真软件的界面如附图1 所示，和所有基于Windows 的软件一样，仿真软件最上方是菜单，仿真软件的所有功能都有对应的菜单命令；在工件栏中列出了部分常用的命令（如PLC 程序加载，启动程序，停止程序、AWL 、KOP 、DB1 和状态观察窗口等）。常用菜单命令介绍Program|Load Program：加载仿真程序。（仿真程序梯形图必须为awl 文件，数据块必须为dbl 或txt 文件）Program|Paste Program （OB1 ）：粘贴梯形图程序Program|Paste Program （DB1 ）：粘贴数据块View|Program AWL：查看仿真程序（语句表形式）View|Program KOP：查看仿真程序（梯形图形式）View|Data （DB1 ）：查看数据块View|State Table：启用状态观察窗口View|TD200：启用TD200 仿真Configuration|CPU Type：设置CPU 类型输入位状态显示：对应的输入端子为1 时，相应的LED 变为绿色输出位状态显示：对应的输出端子为1 时，相应的LED 变为绿色CPU 类型选择：点击该区域可以选择仿真所用的CPU 类型模块扩展区：在空白区域点击，可以加载数字和模拟I/O 模块信号输入开关：用于提供仿真需要的外部数字量输入信号模拟电位器：用于提供0 ～255 连续变化的数字信号TD200 仿真界面：仿真TD200 文本显示器（该版本TD200 只具有文本显示功能，不支持数据编辑功能）准备工作仿真软件不提供源程序的编辑功能，因此必须和STEP7 Micro/Win 程序编辑软件配合使用，即在STEP7 Micro/Win 中编辑好源程序后，然后加载到仿真程序中执行。（1 ）在STEP7 Micro/Win 中编辑好梯形图（2 ）利用Fi...
