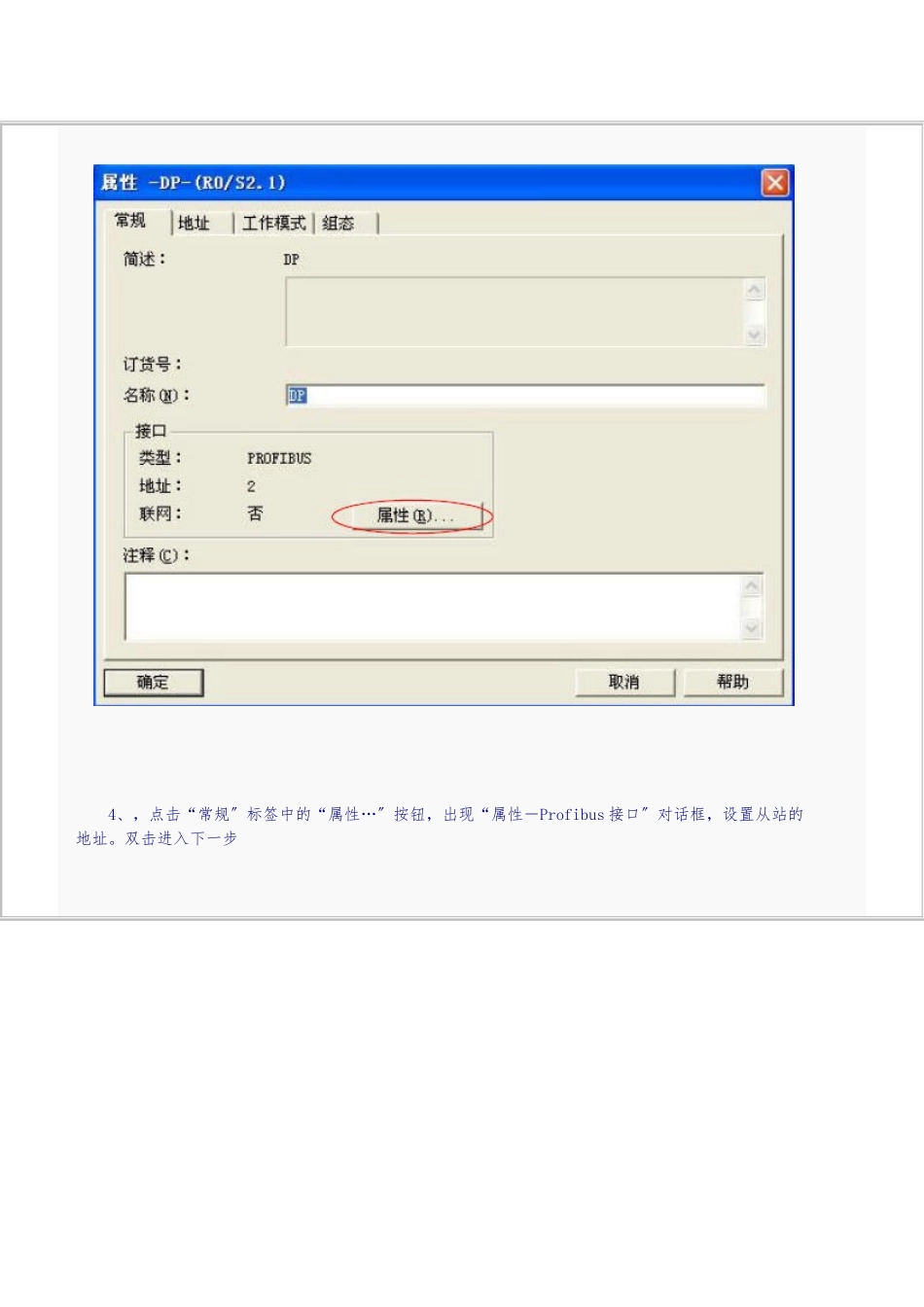

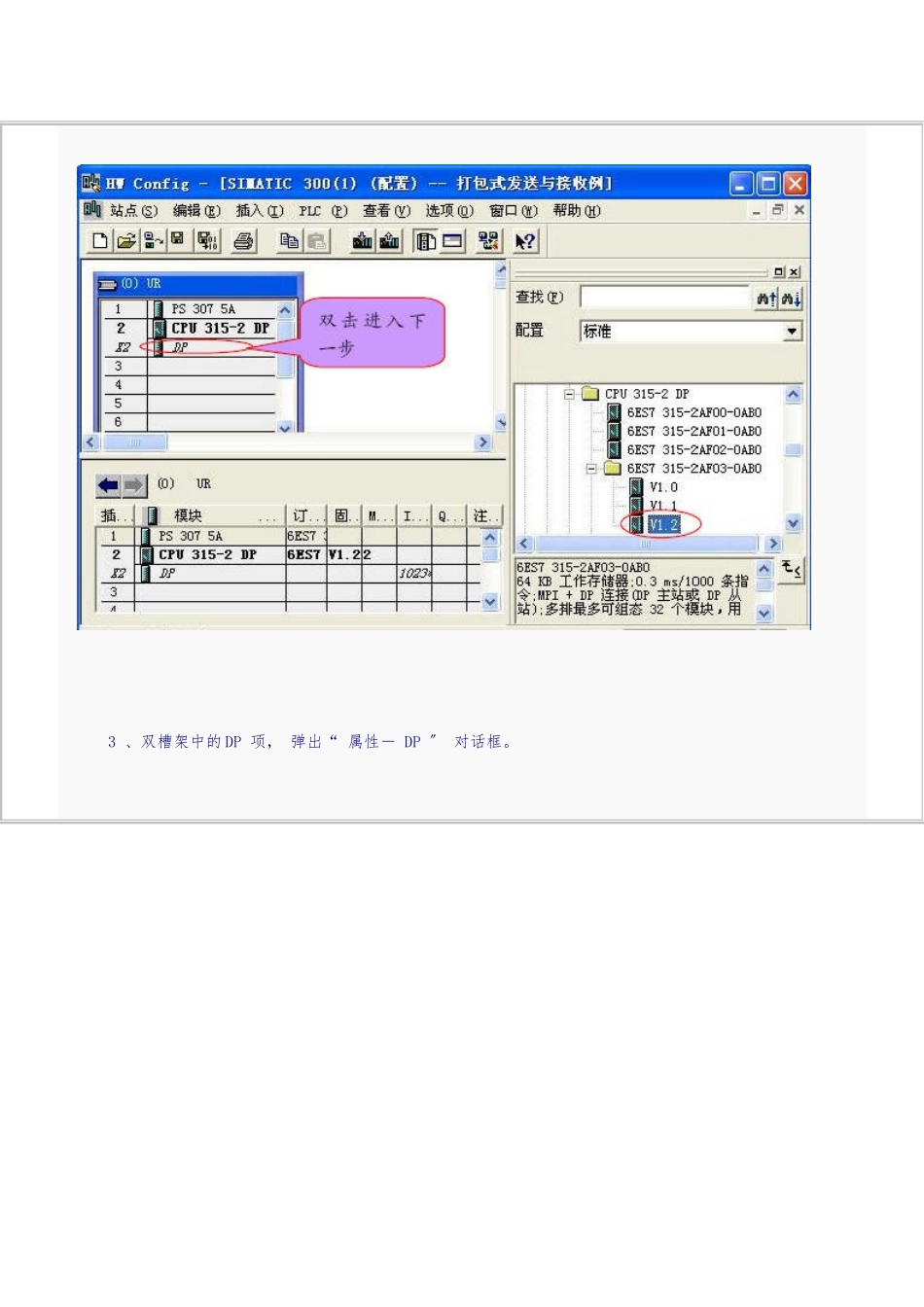

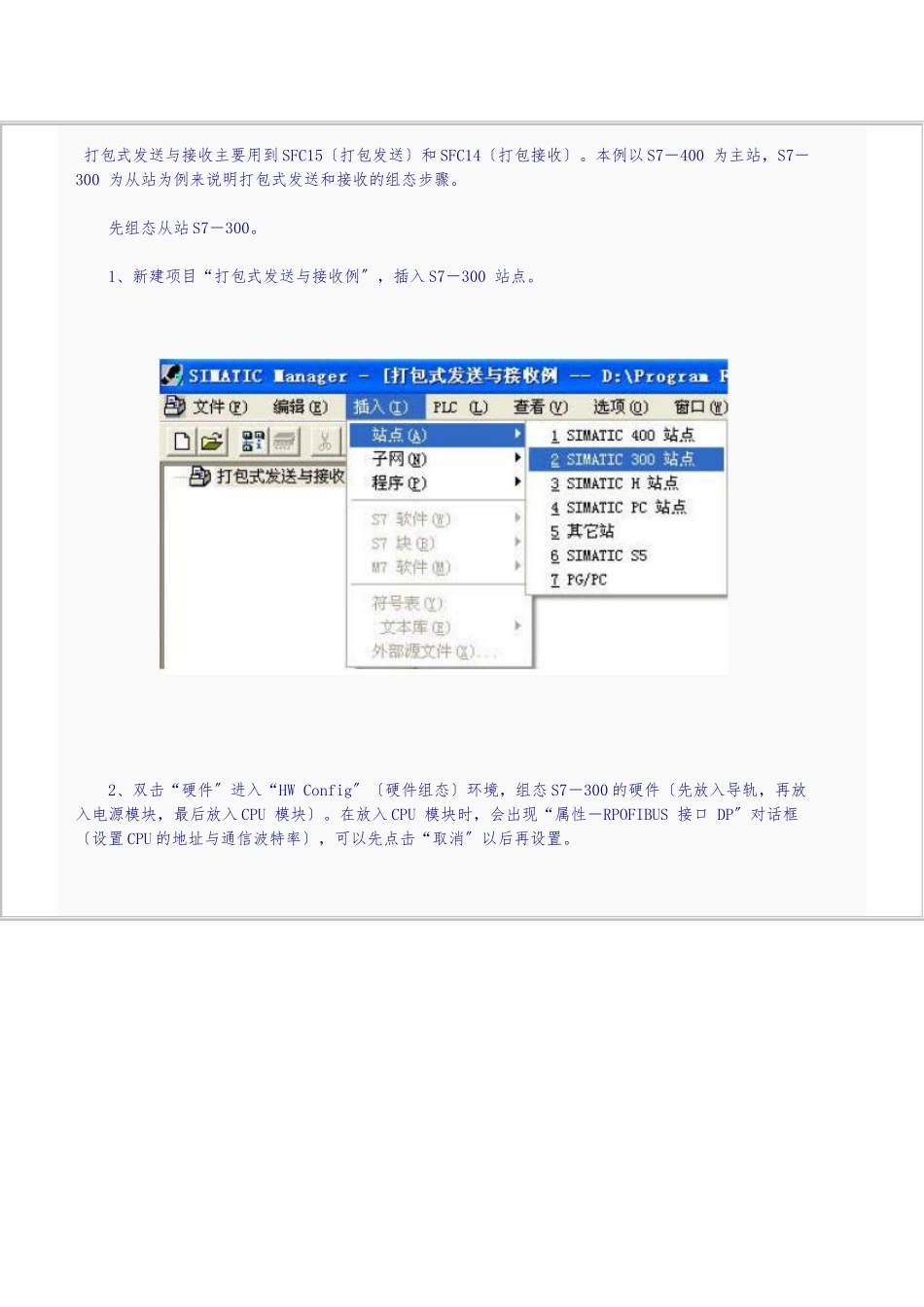

打包式发送与接收主要用到 SFC15〔打包发送〕和 SFC14〔打包接收〕。本例以 S7－400 为主站，S7－300 为从站为例来说明打包式发送和接收的组态步骤。 先组态从站 S7－300。 1、新建项目“打包式发送与接收例〞，插入 S7－300 站点。 2、双击“硬件〞进入“HW Config〞〔硬件组态〕环境，组态 S7－300 的硬件〔先放入导轨，再放入电源模块，最后放入 CPU 模块〕。在放入 CPU 模块时，会出现“属性－RPOFIBUS 接口 DP〞对话框〔设置 CPU 的地址与通信波特率〕，可以先点击“取消〞以后再设置。 3 、双槽架中的 DP 项， 弹出“ 属性－ DP 〞 对话框。 4、，点击“常规〞标签中的“属性…〞按钮，出现“属性－Profibus 接口〞对话框，设置从站的地址。双击进入下一步 5、点击“新建…〞，出现“属性－新建子网 PROFIBUS〞对话框，设置传输传输的波特率与配置文件〔DP〕。 6、点击两次“确定〞，重新回到第三步的画面。点击“工作模式〞标签，选择为“DP 从站〞模式。设置从站的地址 7、点击“组态〞标签，进展通信接口数据区的组态。 8、点击“新建…〞按钮，先组态输入数据区。 9、点击第 7 步中的“新建…〞，组态输出数据区域。 地址类型选择输入一致性选择全部以上选择完后点击确定 10、从站 S7－300 发送和接收数据区组态完后如下列图所示： 地址类型选择输出，一致性选择全部，以上选择完后后确定 从站组态完毕，再组态主站。 11、和组态从站一样，先组态主站 S7－400 的硬件。 12、在组态 CPU 模块时，会自动弹出“属性-PROFIBUS 接口〞，点击子网中已有的PROFIBUS〔1〕，再点击“属性…〞，设置通讯参数〔波特率和配置文件〕。 13、从站 S7－300 挂于主站网络中。 14、从站挂于主站网络后，会自动弹出“DP 从站属性〞窗口，点击“连接〞标签，已经组态的所有未连接的从站显示在列表中。 鼠标按住此处，拖至 PROFIBUS 图标，已经组态的从站〔未连接〕 15、选中要连接的从站，再点击“连接〞按钮，显示连接完成后的状态信息。 16、点击“组态〞标签，组态主站的数据接收和发送区。 连接状态信息 17、选中第一行，点击“编辑...〞按钮，组态主站的数据发送区。组态完后，点击“确定〞。 18、同样，选中第 16 步中的第二行，组态主站输入数据区的地址。组态完的结果如下。和从站地址类型相对应，选为输出 和从站一样 至此，主站和从站的数据接收和发送区已经组态完毕，其...
