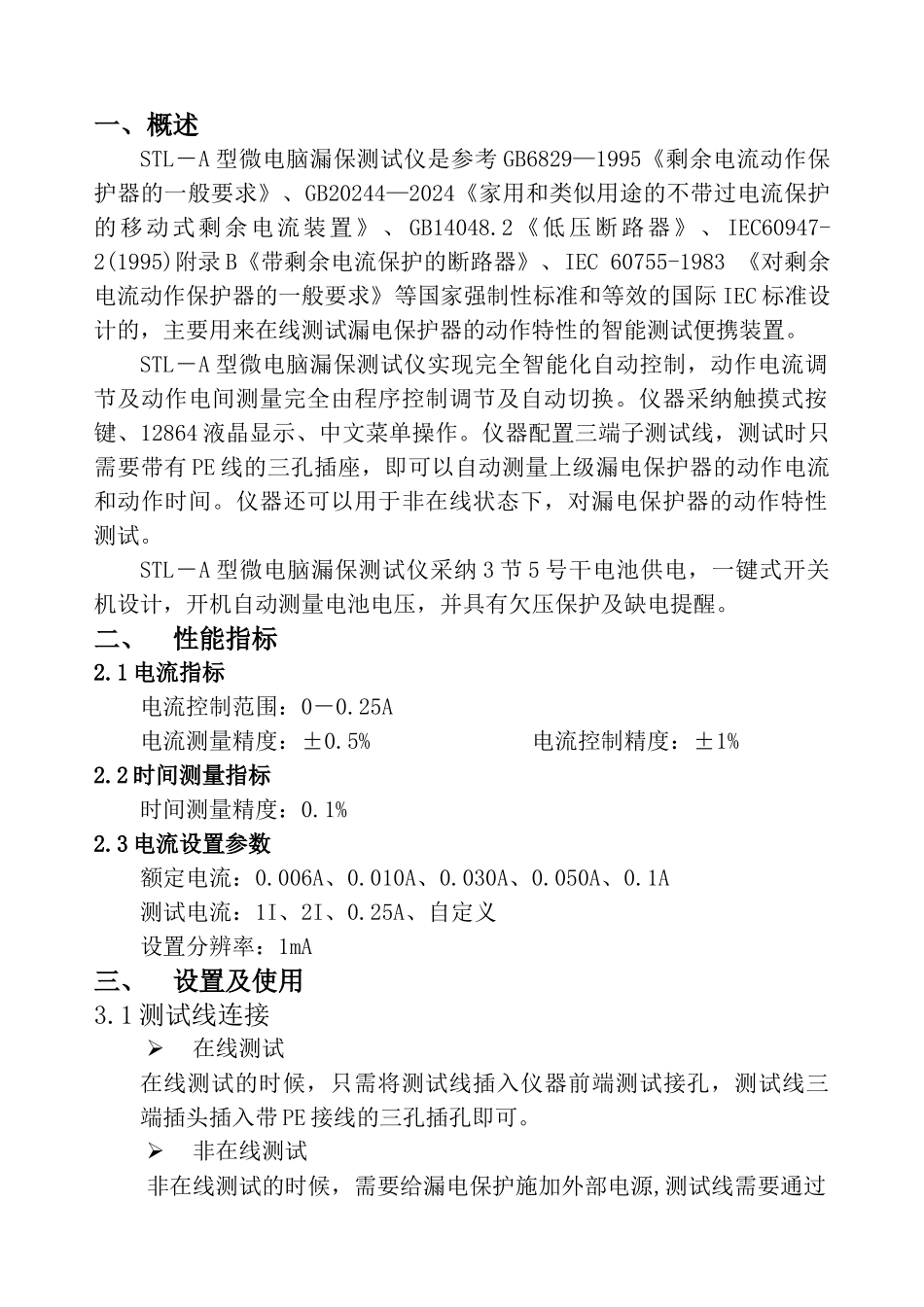

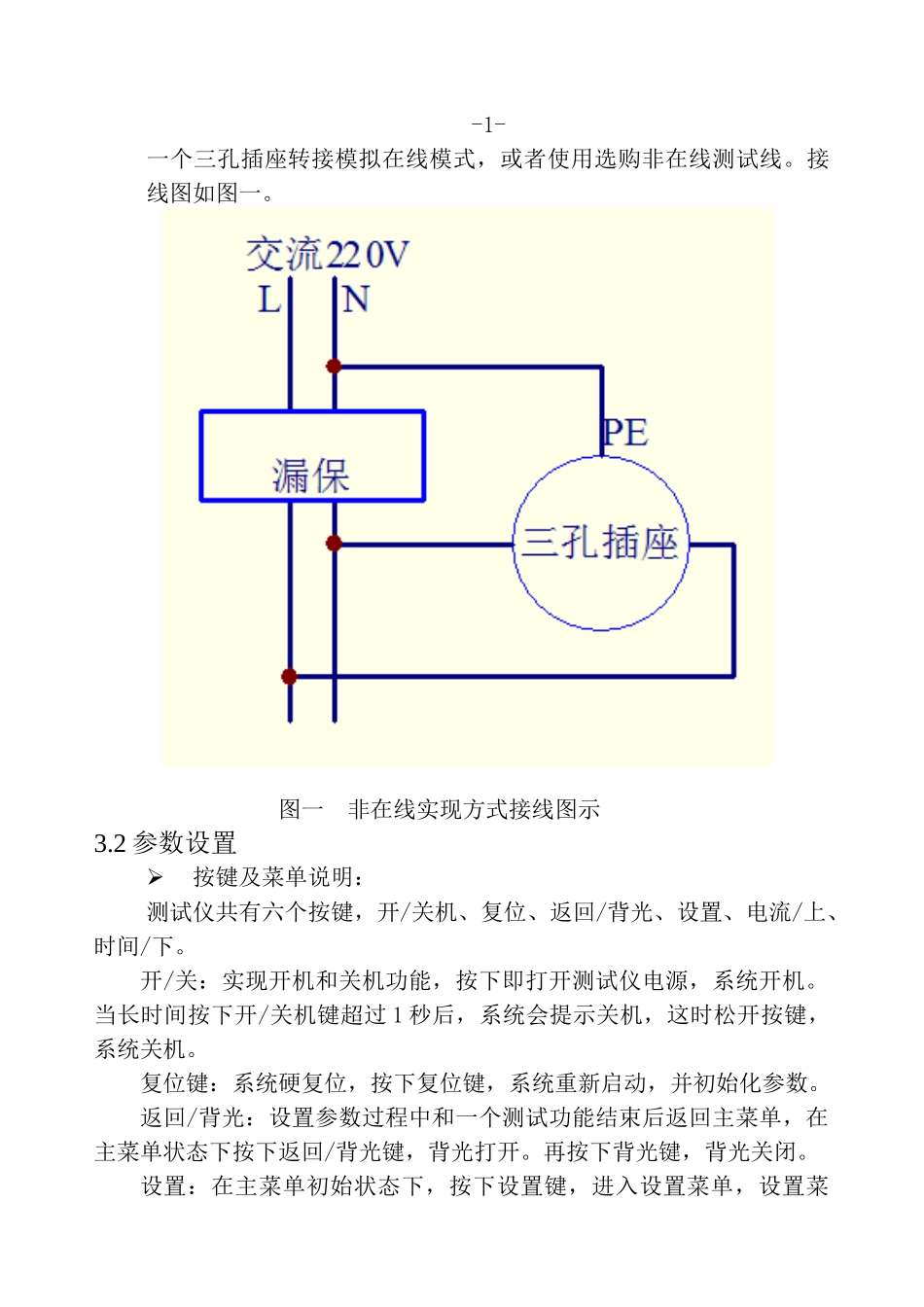

STL—A 型微电脑漏保测试仪 说 明 书郑州博天电子技术有限公司一、概述STL－A 型微电脑漏保测试仪是参考 GB6829—1995《剩余电流动作保护器的一般要求》、GB20244—2024《家用和类似用途的不带过电流保护的移动式剩余电流装置》、 GB14048.2《低压断路器》、 IEC60947-2(1995)附录 B《带剩余电流保护的断路器》、IEC 60755-1983 《对剩余电流动作保护器的一般要求》等国家强制性标准和等效的国际 IEC 标准设计的，主要用来在线测试漏电保护器的动作特性的智能测试便携装置。STL－A 型微电脑漏保测试仪实现完全智能化自动控制，动作电流调节及动作电间测量完全由程序控制调节及自动切换。仪器采纳触摸式按键、12864 液晶显示、中文菜单操作。仪器配置三端子测试线，测试时只需要带有 PE 线的三孔插座，即可以自动测量上级漏电保护器的动作电流和动作时间。仪器还可以用于非在线状态下，对漏电保护器的动作特性测试。STL－A 型微电脑漏保测试仪采纳 3 节 5 号干电池供电，一键式开关机设计，开机自动测量电池电压，并具有欠压保护及缺电提醒。二、性能指标2.1 电流指标电流控制范围：0－0.25A电流测量精度：±0.5% 电流控制精度：±1%2.2 时间测量指标时间测量精度：0.1%2.3 电流设置参数额定电流：0.006A、0.010A、0.030A、0.050A、0.1A测试电流：1I、2I、0.25A、自定义 设置分辨率：1mA三、设置及使用3.1 测试线连接在线测试在线测试的时候，只需将测试线插入仪器前端测试接孔，测试线三端插头插入带 PE 接线的三孔插孔即可。非在线测试非在线测试的时候，需要给漏电保护施加外部电源,测试线需要通过-1-一个三孔插座转接模拟在线模式，或者使用选购非在线测试线。接线图如图一。图一 非在线实现方式接线图示3.2 参数设置按键及菜单说明：测试仪共有六个按键，开/关机、复位、返回/背光、设置、电流/上、时间/下。开/关：实现开机和关机功能，按下即打开测试仪电源，系统开机。当长时间按下开/关机键超过 1 秒后，系统会提示关机，这时松开按键，系统关机。复位键：系统硬复位，按下复位键，系统重新启动，并初始化参数。返回/背光：设置参数过程中和一个测试功能结束后返回主菜单，在主菜单状态下按下返回/背光键，背光打开。再按下背光键，背光关闭。设置：在主菜单初始状态下，按下设置键，进入设置菜单，设置菜单-2-一共有额定电流、测试电流、工作模式、自定义四个选项单。选项单内的数据通过电流/上...
