TFT-LCD驱动电路设计论文

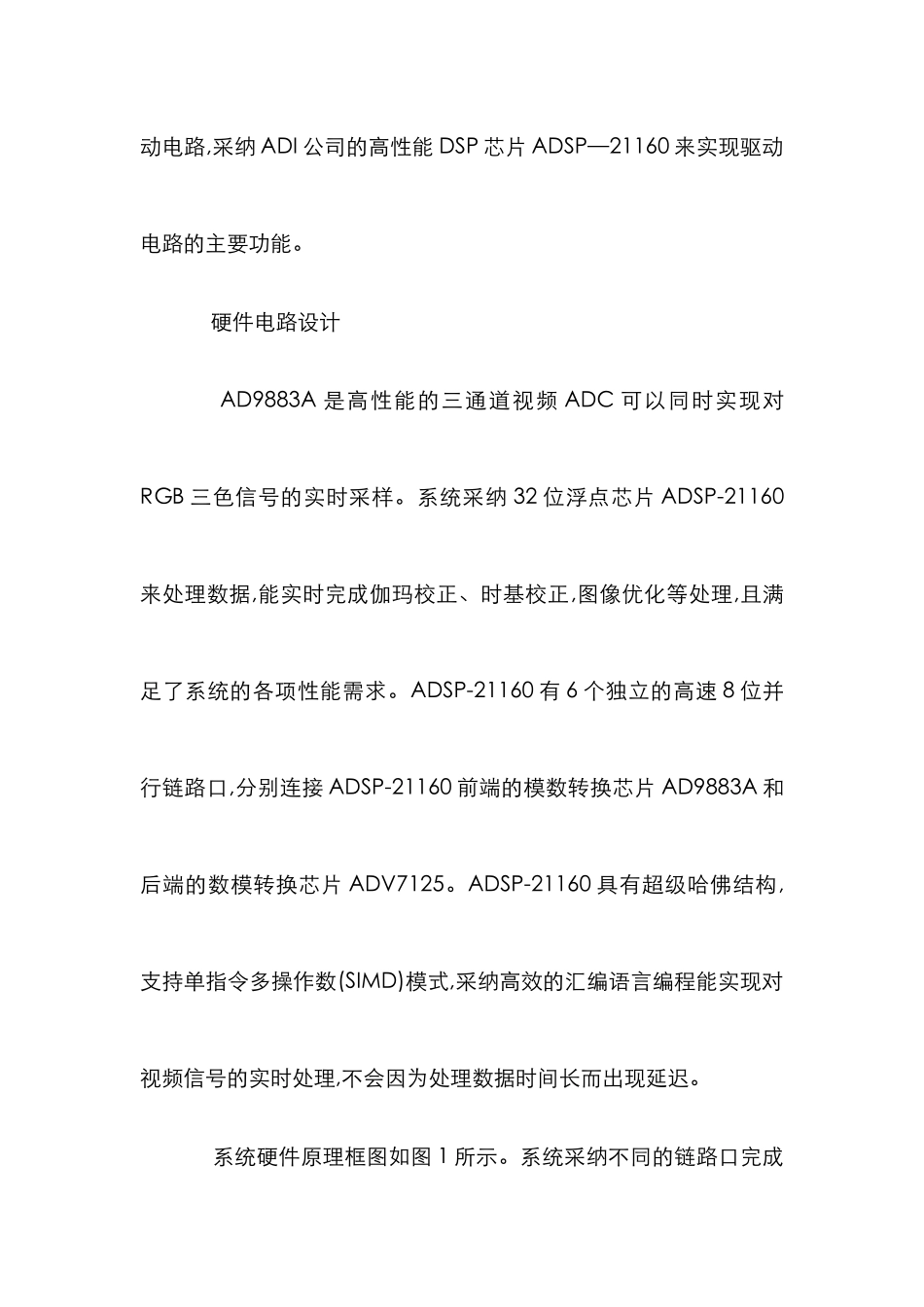

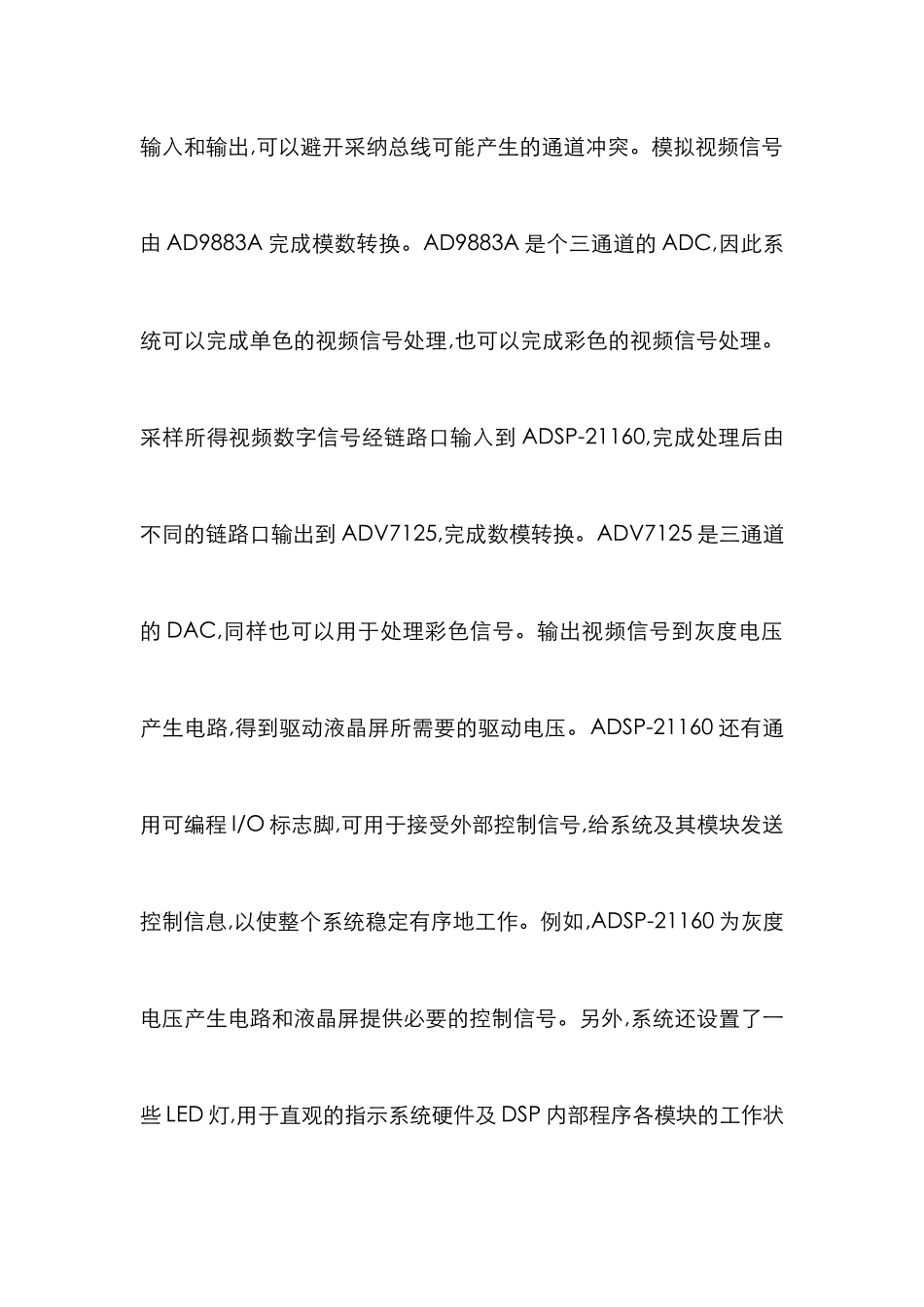

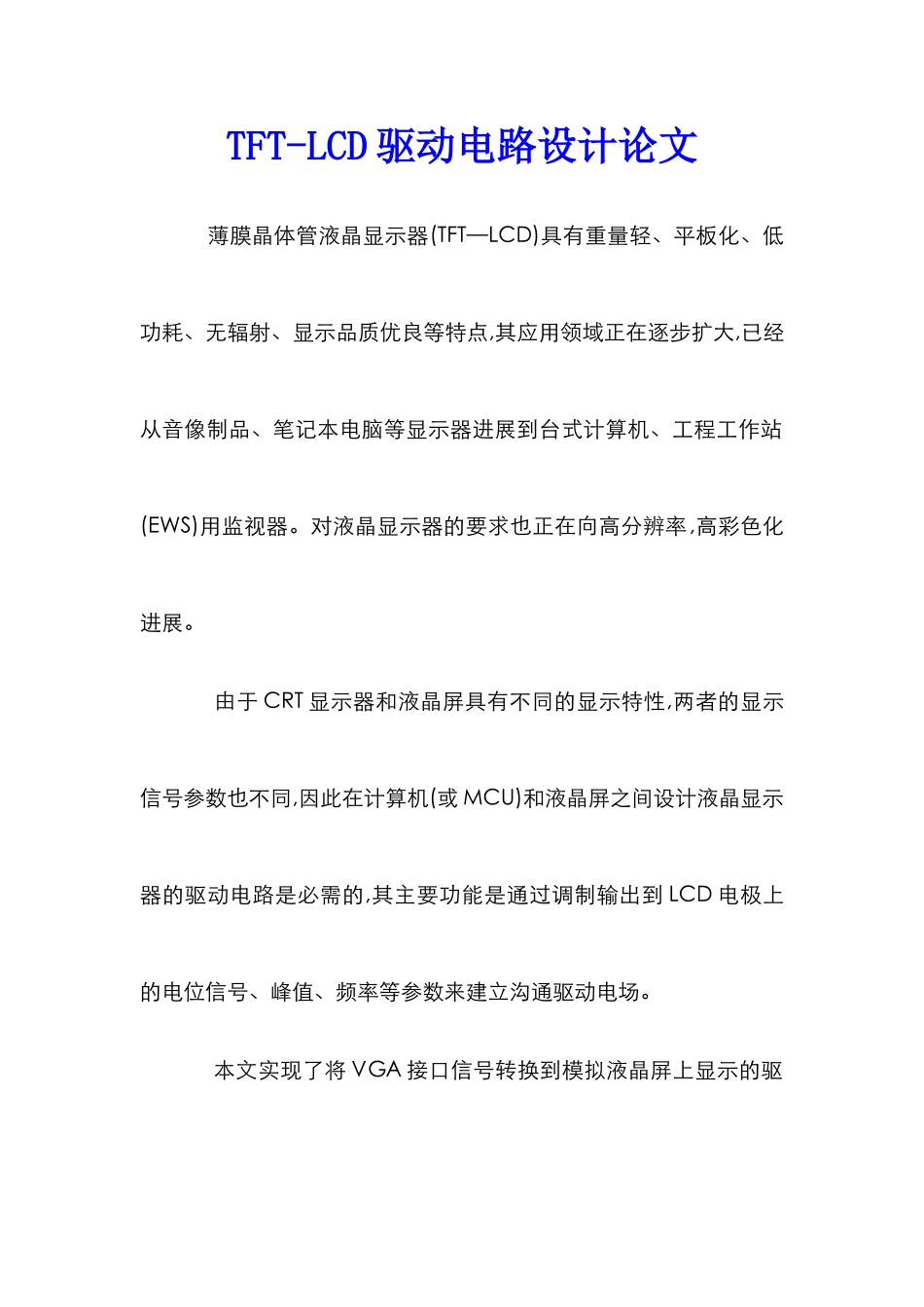

TFT-LCD 驱动电路设计论文 薄膜晶体管液晶显示器(TFT—LCD)具有重量轻、平板化、低功耗、无辐射、显示品质优良等特点,其应用领域正在逐步扩大,已经从音像制品、笔记本电脑等显示器进展到台式计算机、工程工作站(EWS)用监视器。对液晶显示器的要求也正在向高分辨率,高彩色化进展。 由于 CRT 显示器和液晶屏具有不同的显示特性,两者的显示信号参数也不同,因此在计算机(或 MCU)和液晶屏之间设计液晶显示器的驱动电路是必需的,其主要功能是通过调制输出到 LCD 电极上的电位信号、峰值、频率等参数来建立沟通驱动电场。 本文实现了将 VGA 接口信号转换到模拟液晶屏上显示的驱动电路,采纳 ADI 公司的高性能 DSP 芯片 ADSP—21160 来实现驱动电路的主要功能。 硬件电路设计 AD9883A 是高性能的三通道视频 ADC 可以同时实现对RGB 三色信号的实时采样。系统采纳 32 位浮点芯片 ADSP-21160来处理数据,能实时完成伽玛校正、时基校正,图像优化等处理,且满足了系统的各项性能需求。ADSP-21160 有 6 个独立的高速 8 位并行链路口,分别连接 ADSP-21160 前端的模数转换芯片 AD9883A 和后端的数模转换芯片 ADV7125。ADSP-21160 具有超级哈佛结构,支持单指令多操作数(SIMD)模式,采纳高效的汇编语言编程能实现对视频信号的实时处理,不会因为处理数据时间长而出现延迟。 系统硬件原理框图如图 1 所示。系统采纳不同的链路口完成输入和输出,可以避开采纳总线可能产生的通道冲突。模拟视频信号由 AD9883A 完成模数转换。AD9883A 是个三通道的 ADC,因此系统可以完成单色的视频信号处理,也可以完成彩色的视频信号处理。采样所得视频数字信号经链路口输入到 ADSP-21160,完成处理后由不同的链路口输出到 ADV7125,完成数模转换。ADV7125 是三通道的 DAC,同样也可以用于处理彩色信号。输出视频信号到灰度电压产生电路,得到驱动液晶屏所需要的驱动电压。ADSP-21160 还有通用可编程 I/O 标志脚,可用于接受外部控制信号,给系统及其模块发送控制信息,以使整个系统稳定有序地工作。例如,ADSP-21160 为灰度电压产生电路和液晶屏提供必要的控制信号。另外,系统还设置了一些 LED 灯,用于直观的指示系统硬件及 DSP 内部程序各模块的工作状态。 本设计采纳从闪存引导的方式加载 DSP 的程序文件,闪存具有很高的性价比,体积小,功耗低。由于本系统中的闪 存既要存储 DSP 程序,又要保存对应于不同的伽玛值的查找表数据以及部分...
