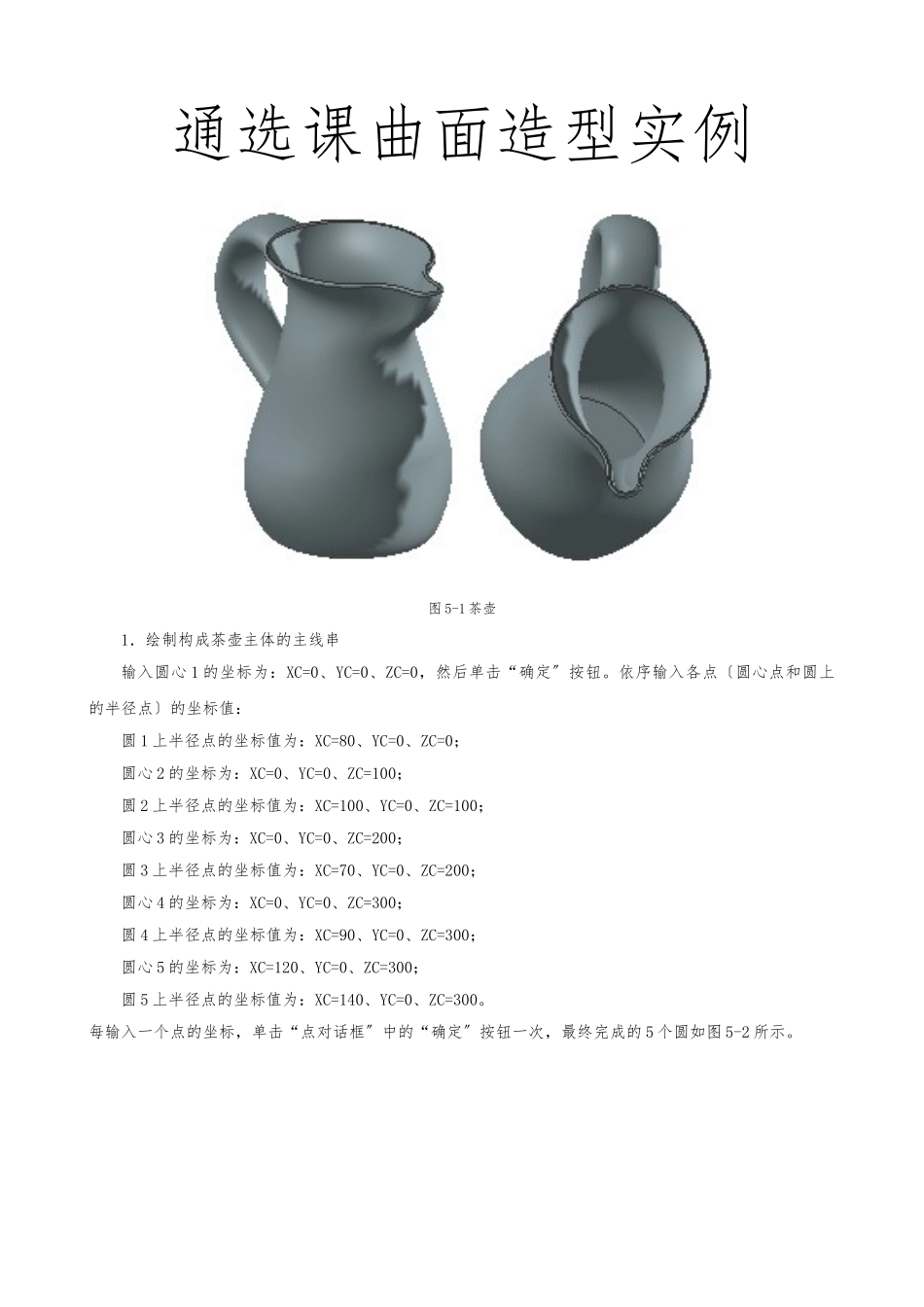

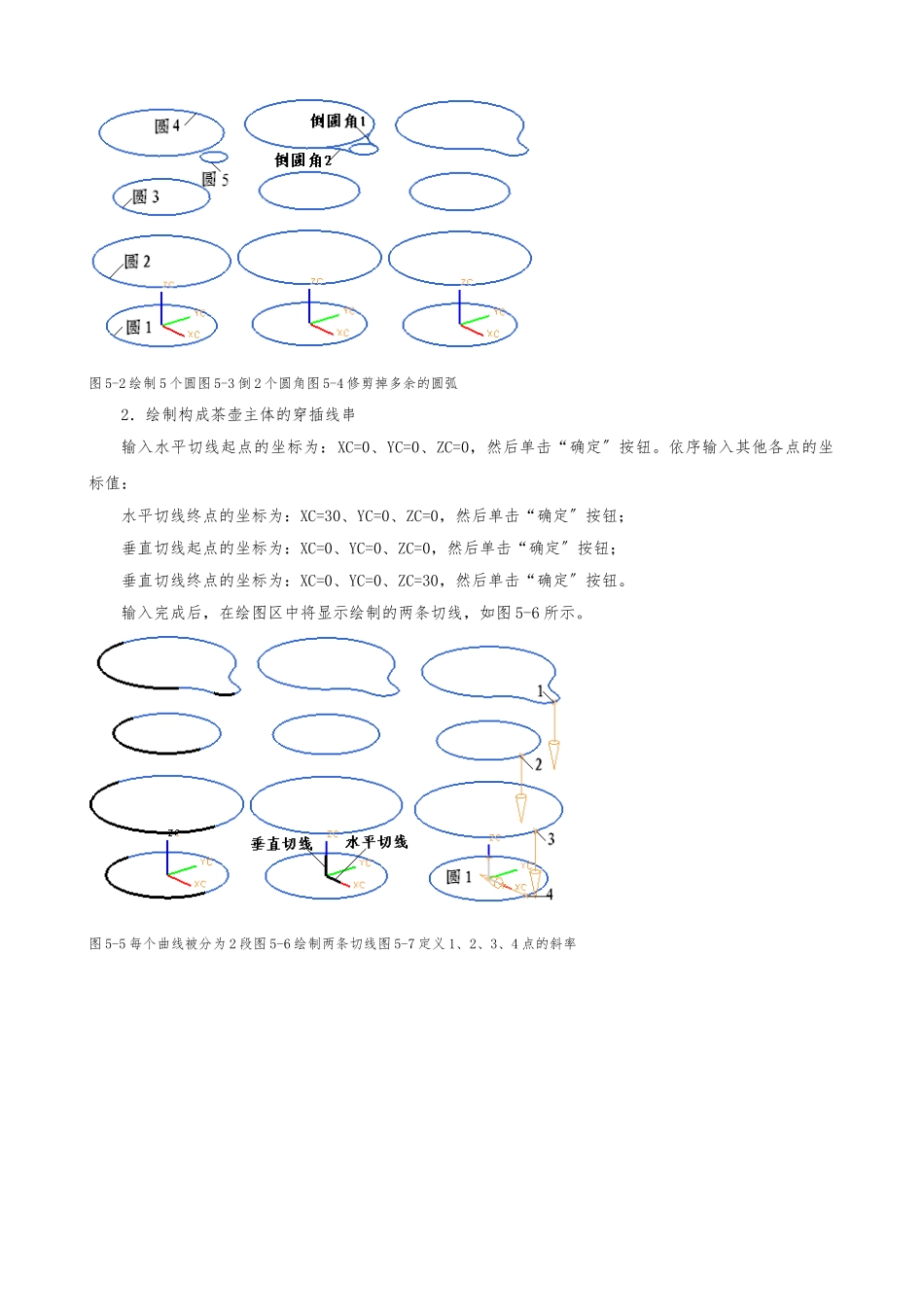

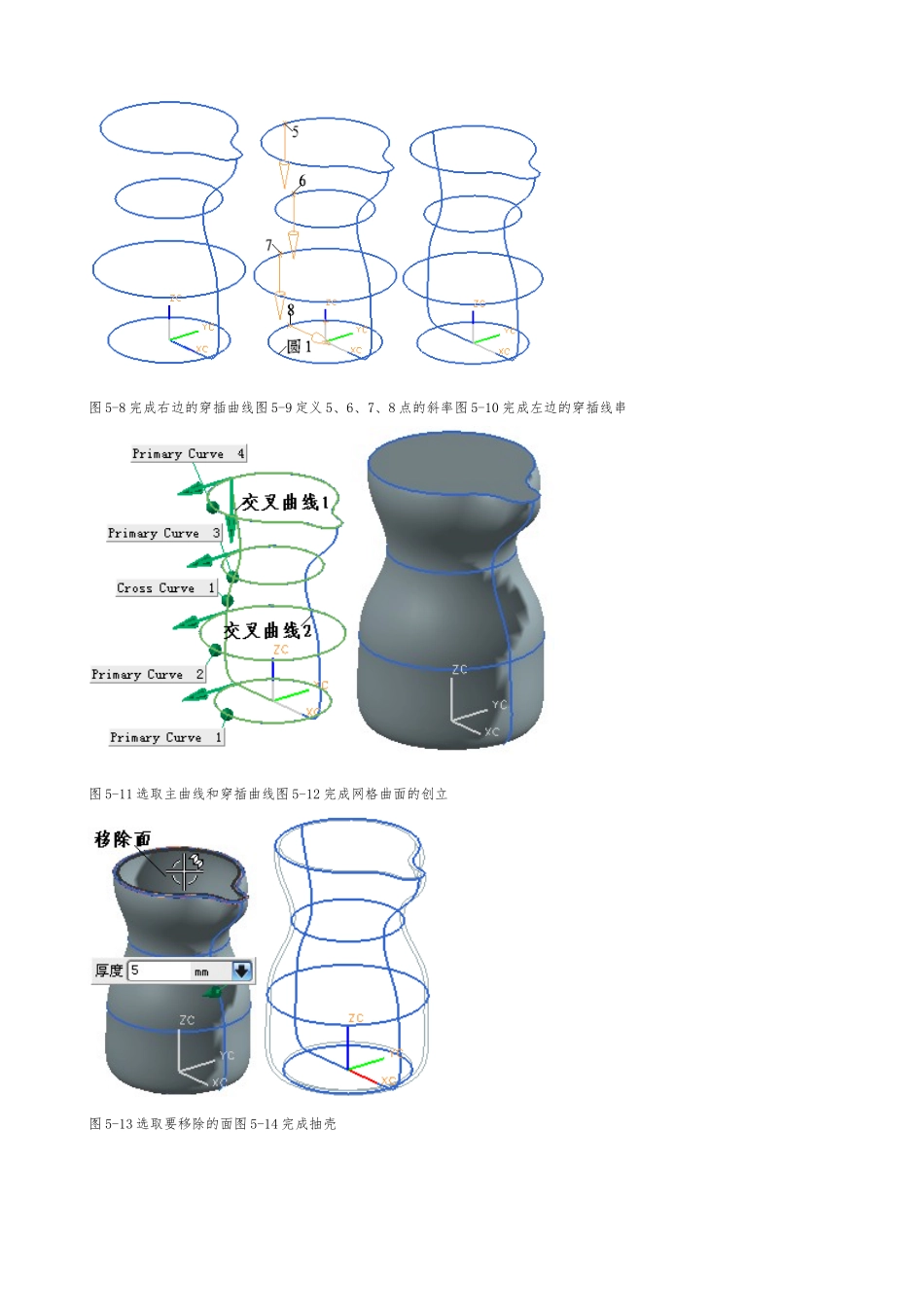

通选课曲面造型实例图 5-1 茶壶1．绘制构成茶壶主体的主线串输入圆心 1 的坐标为：XC=0、YC=0、ZC=0，然后单击“确定〞按钮。依序输入各点〔圆心点和圆上的半径点〕的坐标值：圆 1 上半径点的坐标值为：XC=80、YC=0、ZC=0；圆心 2 的坐标为：XC=0、YC=0、ZC=100；圆 2 上半径点的坐标值为：XC=100、YC=0、ZC=100；圆心 3 的坐标为：XC=0、YC=0、ZC=200；圆 3 上半径点的坐标值为：XC=70、YC=0、ZC=200；圆心 4 的坐标为：XC=0、YC=0、ZC=300；圆 4 上半径点的坐标值为：XC=90、YC=0、ZC=300；圆心 5 的坐标为：XC=120、YC=0、ZC=300；圆 5 上半径点的坐标值为：XC=140、YC=0、ZC=300。每输入一个点的坐标，单击“点对话框〞中的“确定〞按钮一次，最终完成的 5 个圆如图 5-2 所示。图 5-2 绘制 5 个圆图 5-3 倒 2 个圆角图 5-4 修剪掉多余的圆弧2．绘制构成茶壶主体的穿插线串输入水平切线起点的坐标为：XC=0、YC=0、ZC=0，然后单击“确定〞按钮。依序输入其他各点的坐标值：水平切线终点的坐标为：XC=30、YC=0、ZC=0，然后单击“确定〞按钮；垂直切线起点的坐标为：XC=0、YC=0、ZC=0，然后单击“确定〞按钮；垂直切线终点的坐标为：XC=0、YC=0、ZC=30，然后单击“确定〞按钮。输入完成后，在绘图区中将显示绘制的两条切线，如图 5-6 所示。图 5-5 每个曲线被分为 2 段图 5-6 绘制两条切线图 5-7 定义 1、2、3、4 点的斜率图 5-8 完成右边的穿插曲线图 5-9 定义 5、6、7、8 点的斜率图 5-10 完成左边的穿插线串图 5-11 选取主曲线和穿插曲线图 5-12 完成网格曲面的创立图 5-13 选取要移除的面图 5-14 完成抽壳图 5-15 隐藏曲线后移动坐标系之前图 5-16 移动坐标系之后图 5-17 旋转坐标系后图 5-18 椭圆参数对话框图 5-19 绘制的椭圆图 5-20 旋转工作坐标系图 5-21 选取控制点图 5-22 完成样条曲线的创立图 5-23 成壶把扫掠特征的创立图 5-24 完成壶把平移后的结果图 5-25 完成壶把特征的修剪图 5-26 壶口倒圆角边线的选取图 5-27 完成壶口倒圆角的创立图 5-28 完成茶壶主体和壶把的合并
