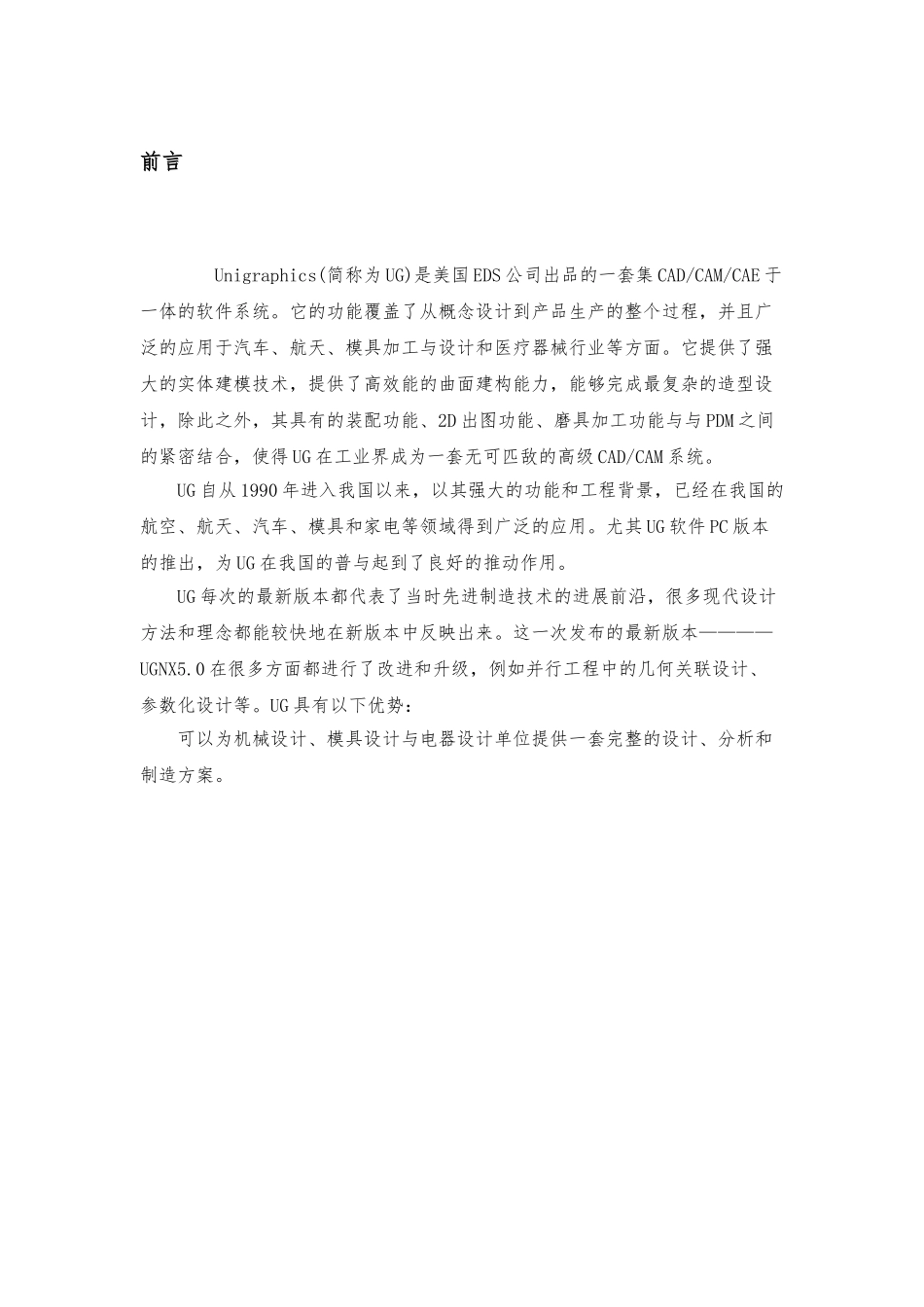

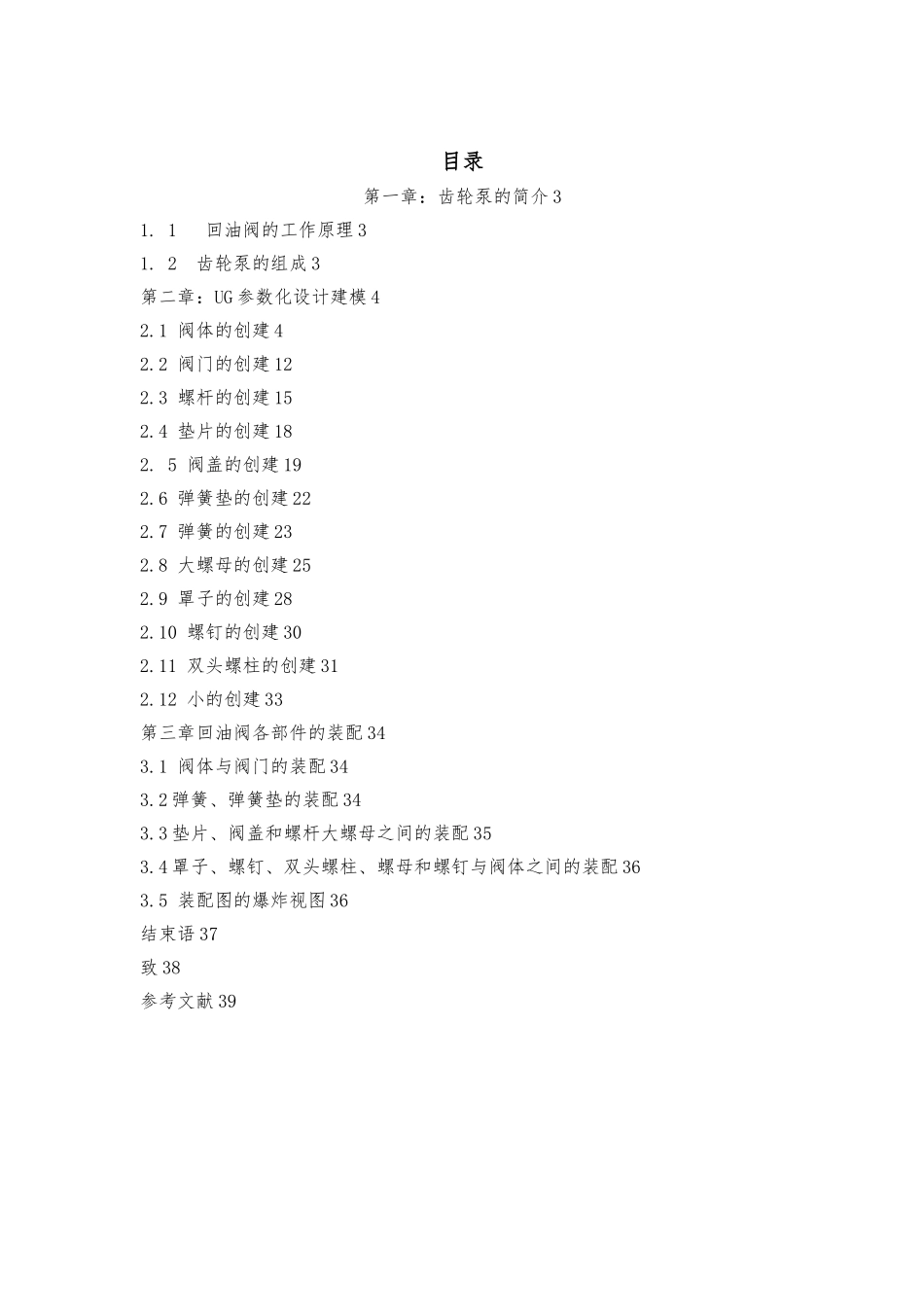

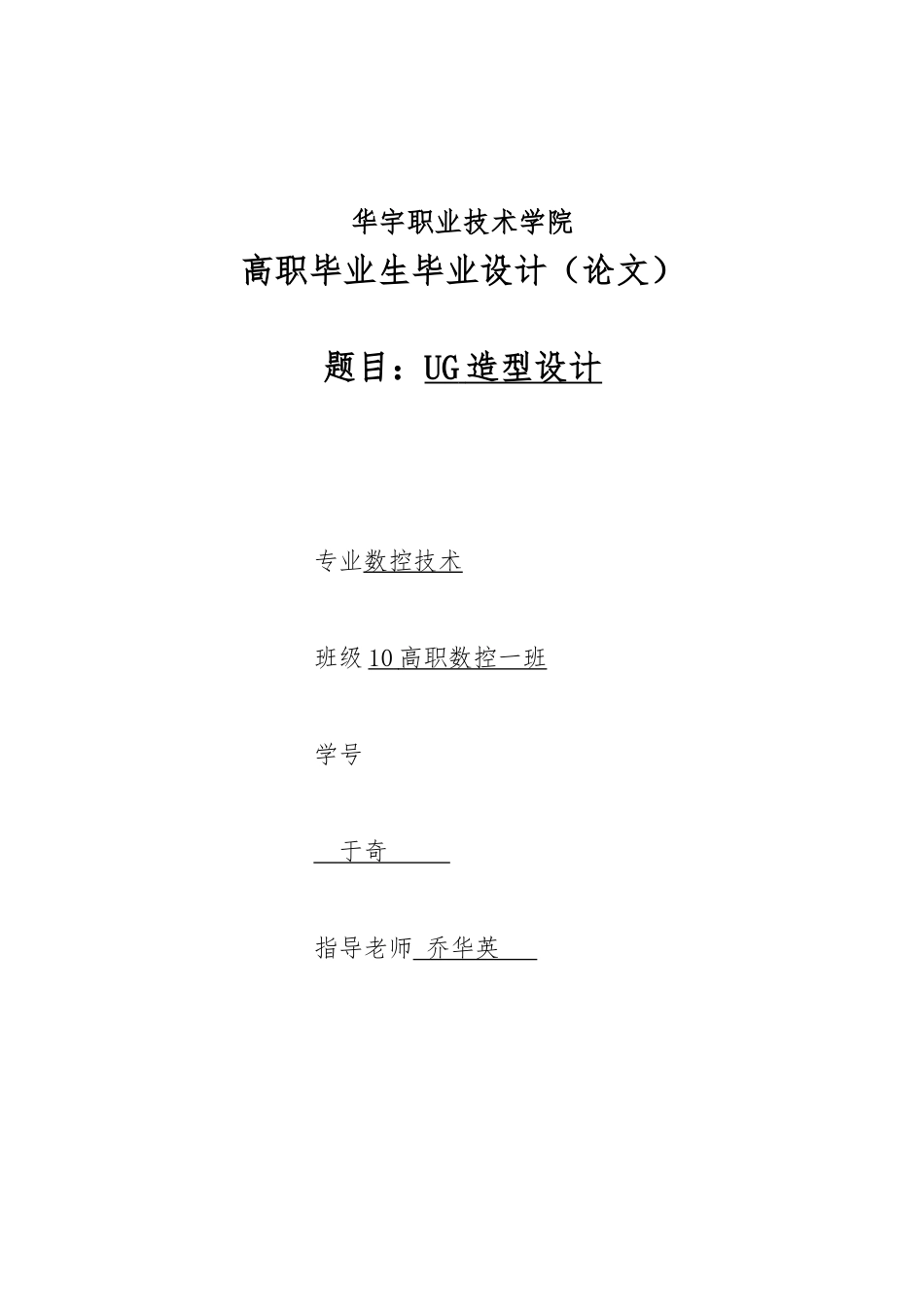

华宇职业技术学院高职毕业生毕业设计（论文）题目：UG 造型设计 专业数控技术班级 10 高职数控一班 学号 于奇 指导老师 乔华英 前言 Unigraphics(简称为 UG)是美国 EDS 公司出品的一套集 CAD/CAM/CAE 于一体的软件系统。它的功能覆盖了从概念设计到产品生产的整个过程，并且广泛的应用于汽车、航天、模具加工与设计和医疗器械行业等方面。它提供了强大的实体建模技术，提供了高效能的曲面建构能力，能够完成最复杂的造型设计，除此之外，其具有的装配功能、2D 出图功能、磨具加工功能与与 PDM 之间的紧密结合，使得 UG 在工业界成为一套无可匹敌的高级 CAD/CAM 系统。UG 自从 1990 年进入我国以来，以其强大的功能和工程背景，已经在我国的航空、航天、汽车、模具和家电等领域得到广泛的应用。尤其 UG 软件 PC 版本的推出，为 UG 在我国的普与起到了良好的推动作用。UG 每次的最新版本都代表了当时先进制造技术的进展前沿，很多现代设计方法和理念都能较快地在新版本中反映出来。这一次发布的最新版本————UGNX5.0 在很多方面都进行了改进和升级，例如并行工程中的几何关联设计、参数化设计等。UG 具有以下优势：可以为机械设计、模具设计与电器设计单位提供一套完整的设计、分析和制造方案。目录第一章：齿轮泵的简介 31. 1 回油阀的工作原理 31. 2 齿轮泵的组成 3第二章：UG 参数化设计建模 42.1 阀体的创建 42.2 阀门的创建 122.3 螺杆的创建 152.4 垫片的创建 182. 5 阀盖的创建 192.6 弹簧垫的创建 222.7 弹簧的创建 232.8 大螺母的创建 252.9 罩子的创建 282.10 螺钉的创建 302.11 双头螺柱的创建 312.12 小的创建 33第三章回油阀各部件的装配 343.1 阀体与阀门的装配 343.2 弹簧、弹簧垫的装配 343.3 垫片、阀盖和螺杆大螺母之间的装配 353.4 罩子、螺钉、双头螺柱、螺母和螺钉与阀体之间的装配 363.5 装配图的爆炸视图 36结束语 37致 38参考文献 39第一章：齿轮泵的简介1. 1 回油阀的工作原理 回油阀是装在供油管路上的安全装置。 在正常供油情况下，阀门靠弹簧的压力处于关闭位置，此时油从阀体右端孔流入，经阀体体下端孔进入供油导管。当管路中油压由于某种原因而超过弹簧压力时，油就顶开阀门从阀体左端孔经另一管路流回油箱这样就能使管路中的油压始终保持正常。弹簧压力的大小靠螺杆来调节。为防止螺杆松动，在其上加一螺母，以背紧螺杆...
