UML实例国际贸易传递系统透析

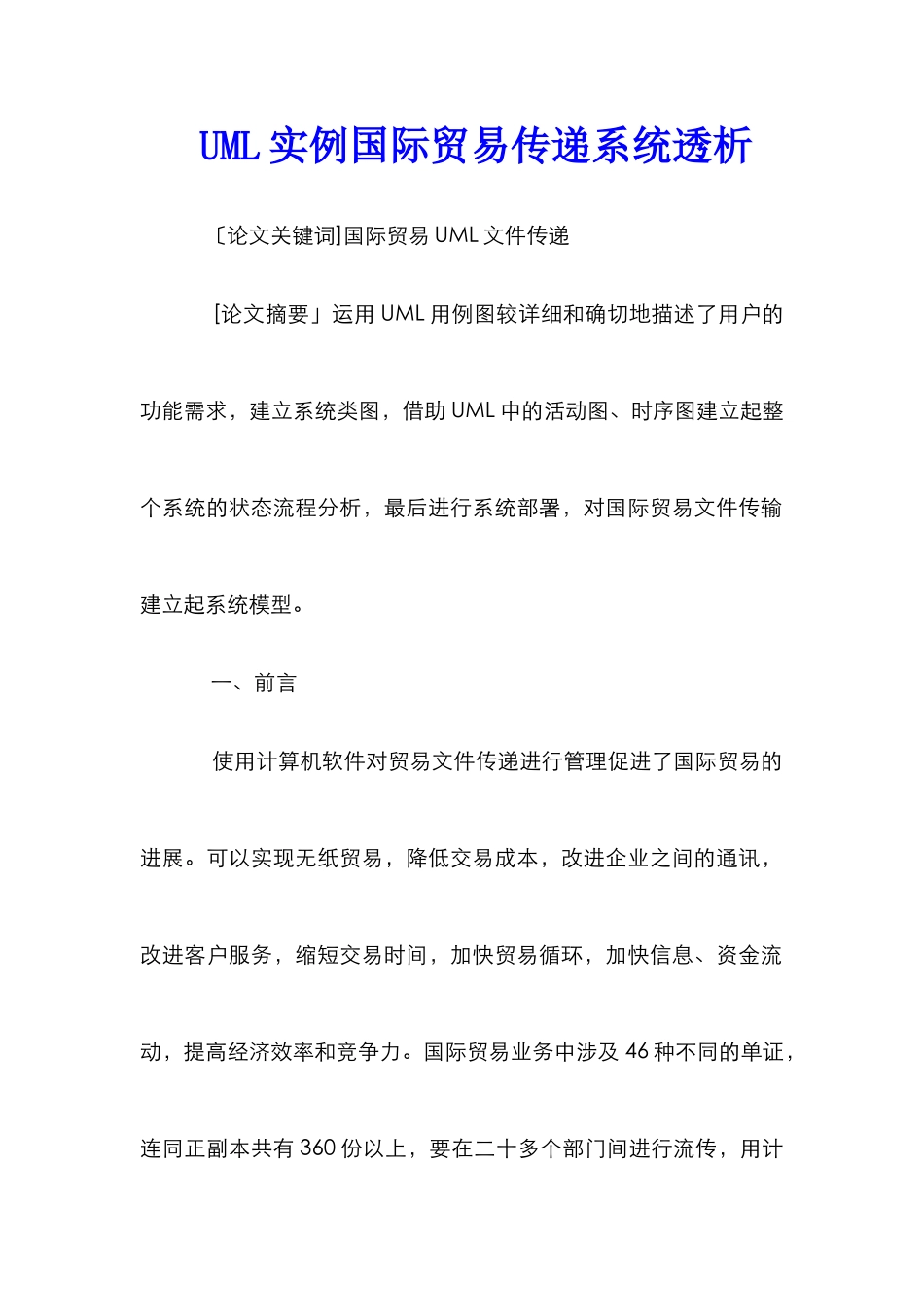

UML实例国际贸易传递系统透析_第1页
1/9

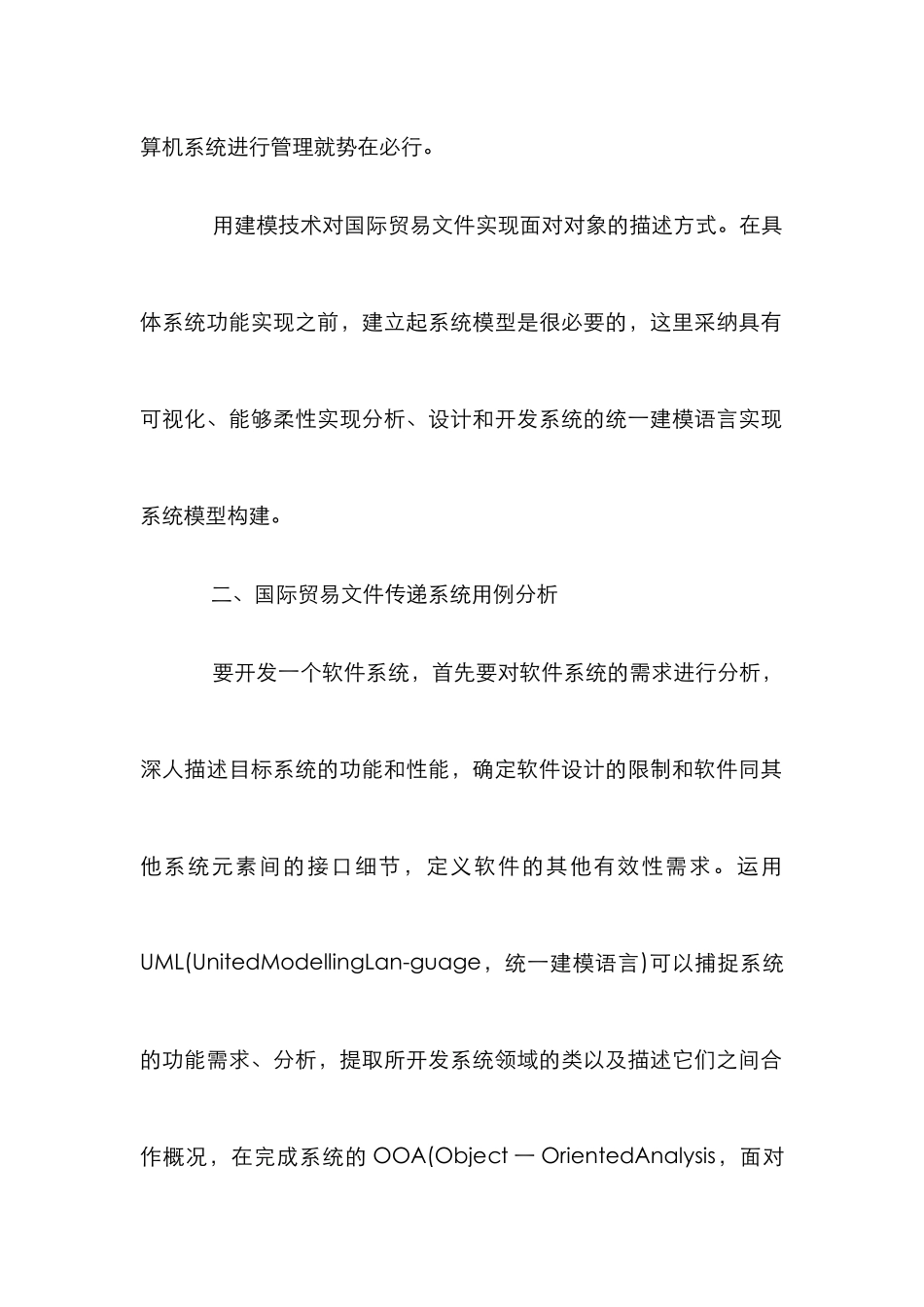

UML实例国际贸易传递系统透析_第2页
2/9
UML实例国际贸易传递系统透析_第3页
3/9
UML 实例国际贸易传递系统透析 〔论文关键词]国际贸易 UML 文件传递 [论文摘要」运用 UML 用例图较详细和确切地描述了用户的功能需求,建立系统类图,借助 UML 中的活动图、时序图建立起整个系统的状态流程分析,最后进行系统部署,对国际贸易文件传输建立起系统模型。 一、前言 使用计算机软件对贸易文件传递进行管理促进了国际贸易的进展。可以实现无纸贸易,降低交易成本,改进企业之间的通讯,改进客户服务,缩短交易时间,加快贸易循环,加快信息、资金流动,提高经济效率和竞争力。国际贸易业务中涉及 46 种不同的单证,连同正副本共有 360 份以上,要在二十多个部门间进行流传,用计算机系统进行管理就势在必行。 用建模技术对国际贸易文件实现面对对象的描述方式。在具体系统功能实现之前,建立起系统模型是很必要的,这里采纳具有可视化、能够柔性实现分析、设计和开发系统的统一建模语言实现系统模型构建。 二、国际贸易文件传递系统用例分析 要开发一个软件系统,首先要对软件系统的需求进行分析,深人描述目标系统的功能和性能,确定软件设计的限制和软件同其他系统元素间的接口细节,定义软件的其他有效性需求。运用UML(UnitedModellingLan-guage,统一建模语言)可以捕捉系统的功能需求、分析,提取所开发系统领域的类以及描述它们之间合作概况,在完成系统的 OOA(Object 一 OrientedAnalysis,面对对象分析 )基础上,对系统进行 OOD(Object 一 OrientedDe-sign,面对对象设计)。 UML 的用例图(见图 I}较详细和确切地描述了用户的功能需求,使系统责任明确到位,奠定 UML 对系统建模的基础,这样,其他模型图的构造和进展依赖于用例图中所描述的内容,直至系统能够实现用例图中描述的功能。采纳用例图描述的文件传递管理主要包括三类用户:进口公司、出口公司、其他部门。对于系统,进口商可以向出口商发盘、发送订单和其他票据、查询信息,直接联络其他部门,海关、商检、其他出口公司、运输公司等。出口商可以接收发盘、订单、检查订单、发盘、发送订单、联络其他部门和查询等功能。 基本事件流: 1.用户输人请求传递信息。2.系统显示输人身份验证密码。3.用户输人密码。4.系统确认有效。假如无效则执行其他事件流AI。假如与主机联接有问题,则执行异常事件流 EI。5.系统提示:请输人对方公司名称及代码。6.用户输人要传递信息对方公司名称及代码。 7.系统进行对方身份验证。8 系统确认有效,提示...
