UPS安装验收规范标准

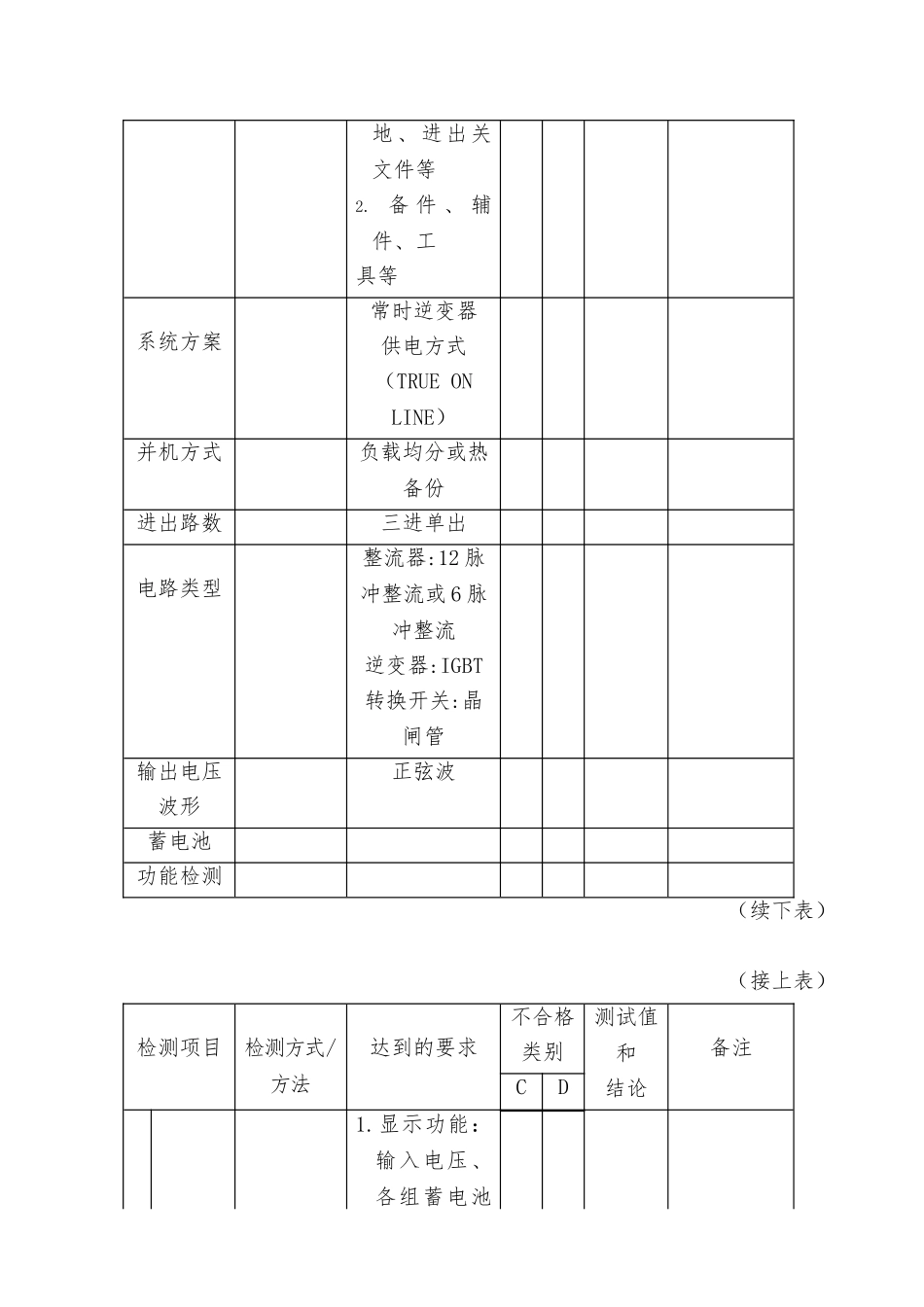

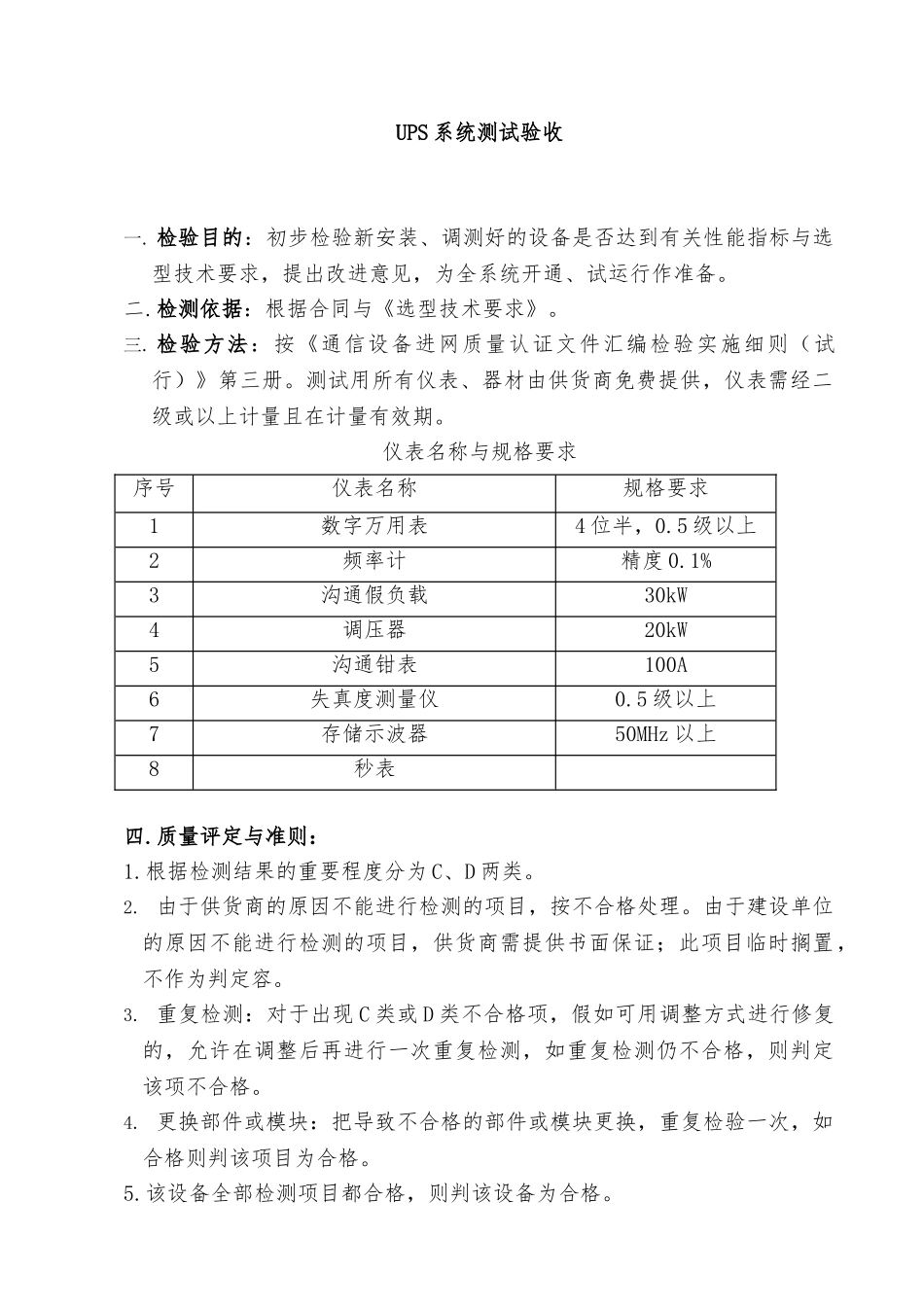

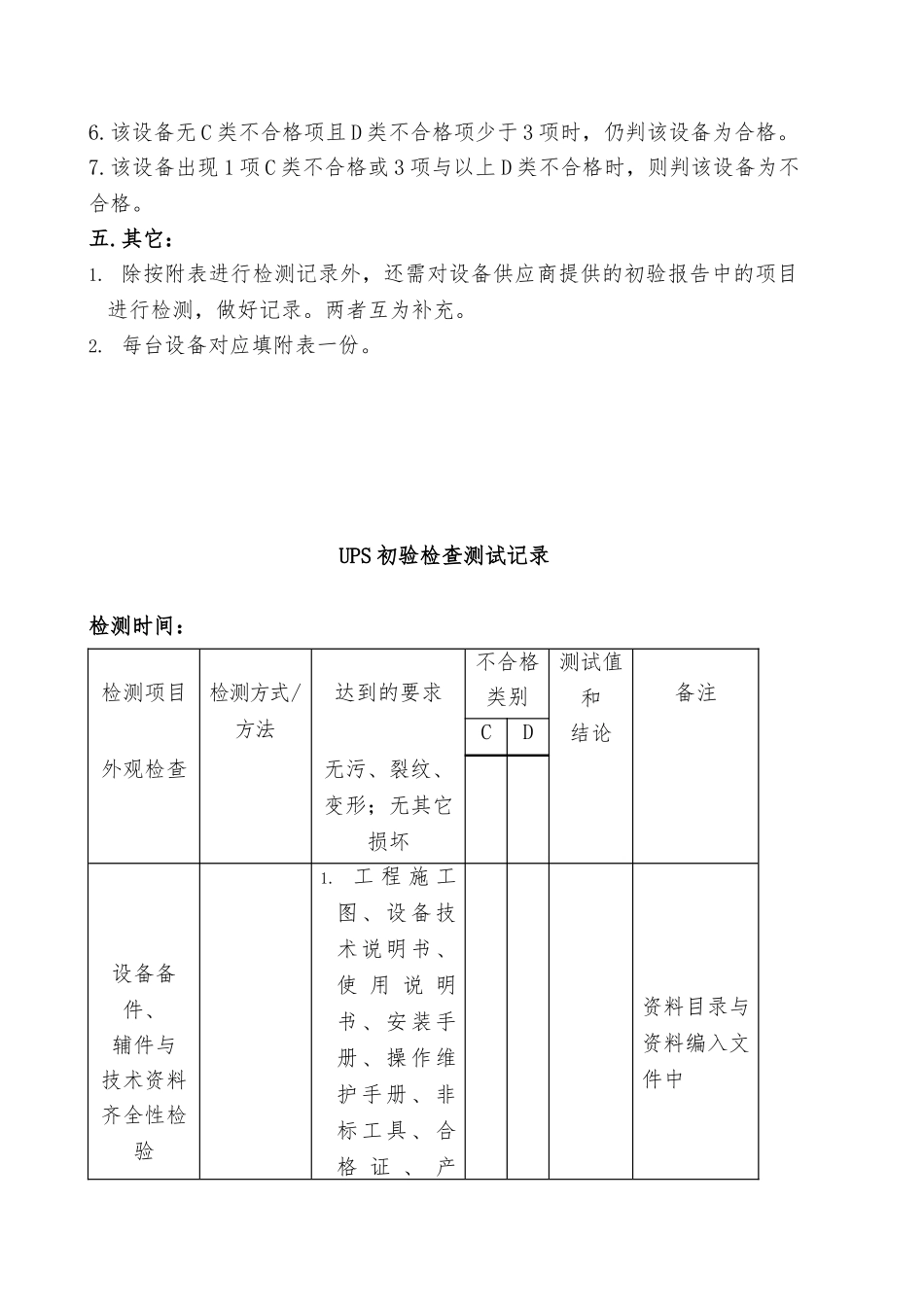

UPS 系统测试验收一. 检验目的：初步检验新安装、调测好的设备是否达到有关性能指标与选型技术要求，提出改进意见，为全系统开通、试运行作准备。二.检测依据：根据合同与《选型技术要求》。三. 检验方法：按《通信设备进网质量认证文件汇编检验实施细则（试行）》第三册。测试用所有仪表、器材由供货商免费提供，仪表需经二级或以上计量且在计量有效期。仪表名称与规格要求序号仪表名称规格要求1数字万用表4 位半，0.5 级以上2频率计精度 0.1%3沟通假负载30kW4调压器20kW5沟通钳表100A6失真度测量仪0.5 级以上7存储示波器50MHz 以上8秒表四.质量评定与准则：1.根据检测结果的重要程度分为 C、D 两类。2. 由于供货商的原因不能进行检测的项目，按不合格处理。由于建设单位的原因不能进行检测的项目，供货商需提供书面保证；此项目临时搁置，不作为判定容。3. 重复检测：对于出现 C 类或 D 类不合格项，假如可用调整方式进行修复的，允许在调整后再进行一次重复检测，如重复检测仍不合格，则判定该项不合格。4. 更换部件或模块：把导致不合格的部件或模块更换，重复检验一次，如合格则判该项目为合格。5.该设备全部检测项目都合格，则判该设备为合格。6.该设备无 C 类不合格项且 D 类不合格项少于 3 项时，仍判该设备为合格。7.该设备出现 1 项 C 类不合格或 3 项与以上 D 类不合格时，则判该设备为不合格。五.其它：1. 除按附表进行检测记录外，还需对设备供应商提供的初验报告中的项目进行检测，做好记录。两者互为补充。2. 每台设备对应填附表一份。UPS 初验检查测试记录检测时间：检测项目检测方式/方法达到的要求不合格类别测试值和结论备注CD外观检查无污、裂纹、变形；无其它损坏设备备件、辅件与技术资料齐全性检验1. 工 程 施 工图、设备技术说明书、使 用 说 明书、安装手册、操作维护手册、非标工具、合格 证 、 产资料目录与资料编入文件中地、进出关文件等2. 备 件 、 辅件、工具等系统方案常时逆变器供电方式（TRUE ON LINE）并机方式负载均分或热备份进出路数三进单出电路类型整流器:12 脉冲整流或 6 脉冲整流逆变器:IGBT转换开关:晶闸管输出电压波形正弦波蓄电池功能检测（续下表）（接上表）检测项目检测方式/方法达到的要求不合格类别测试值和结论备注CD1.显示功能：输入电压、各组蓄电池1“三遥”功能充、放电电流、整流器输出电压、电流等2. 故 障 回 叫功能3. 记 ...
