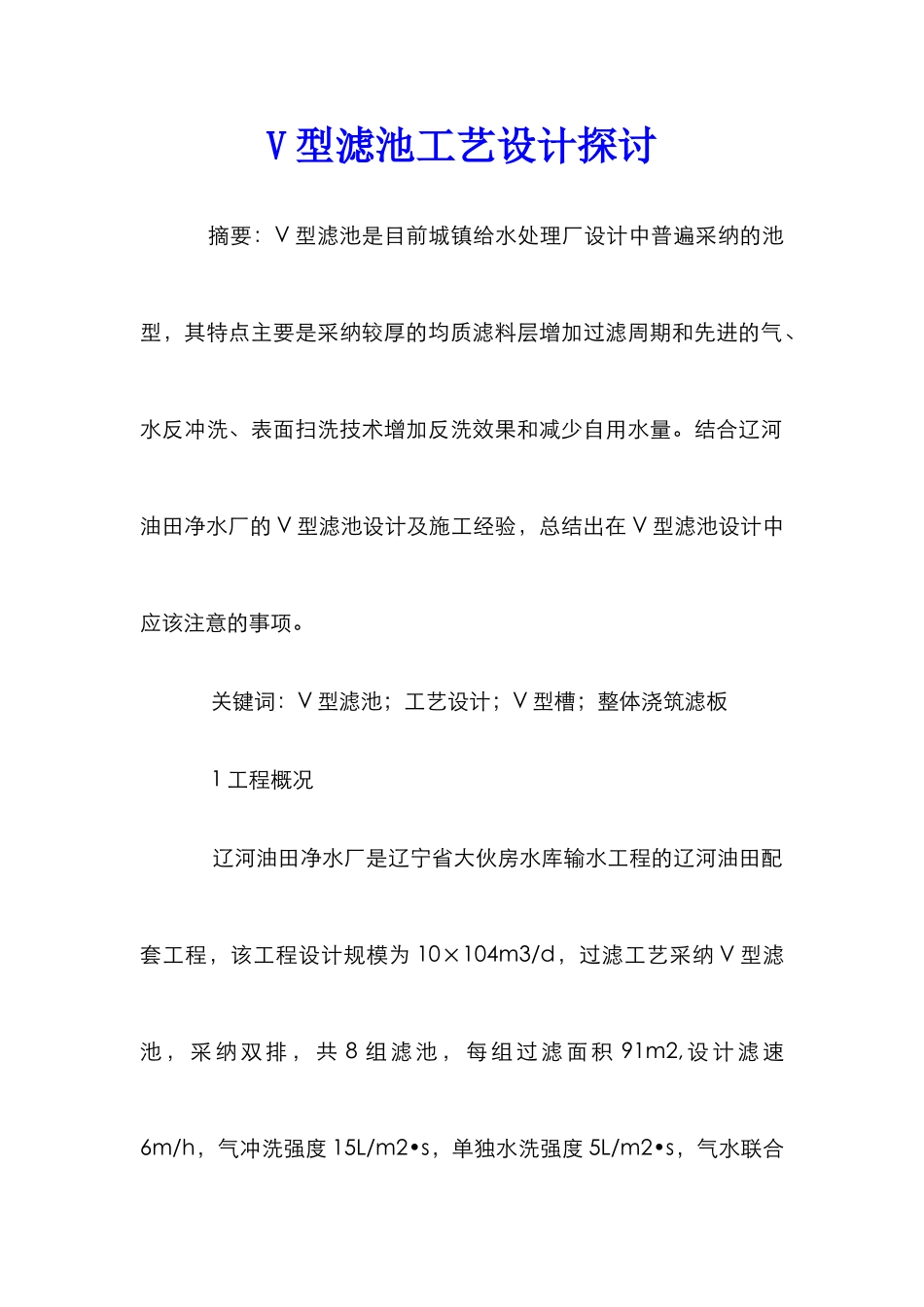

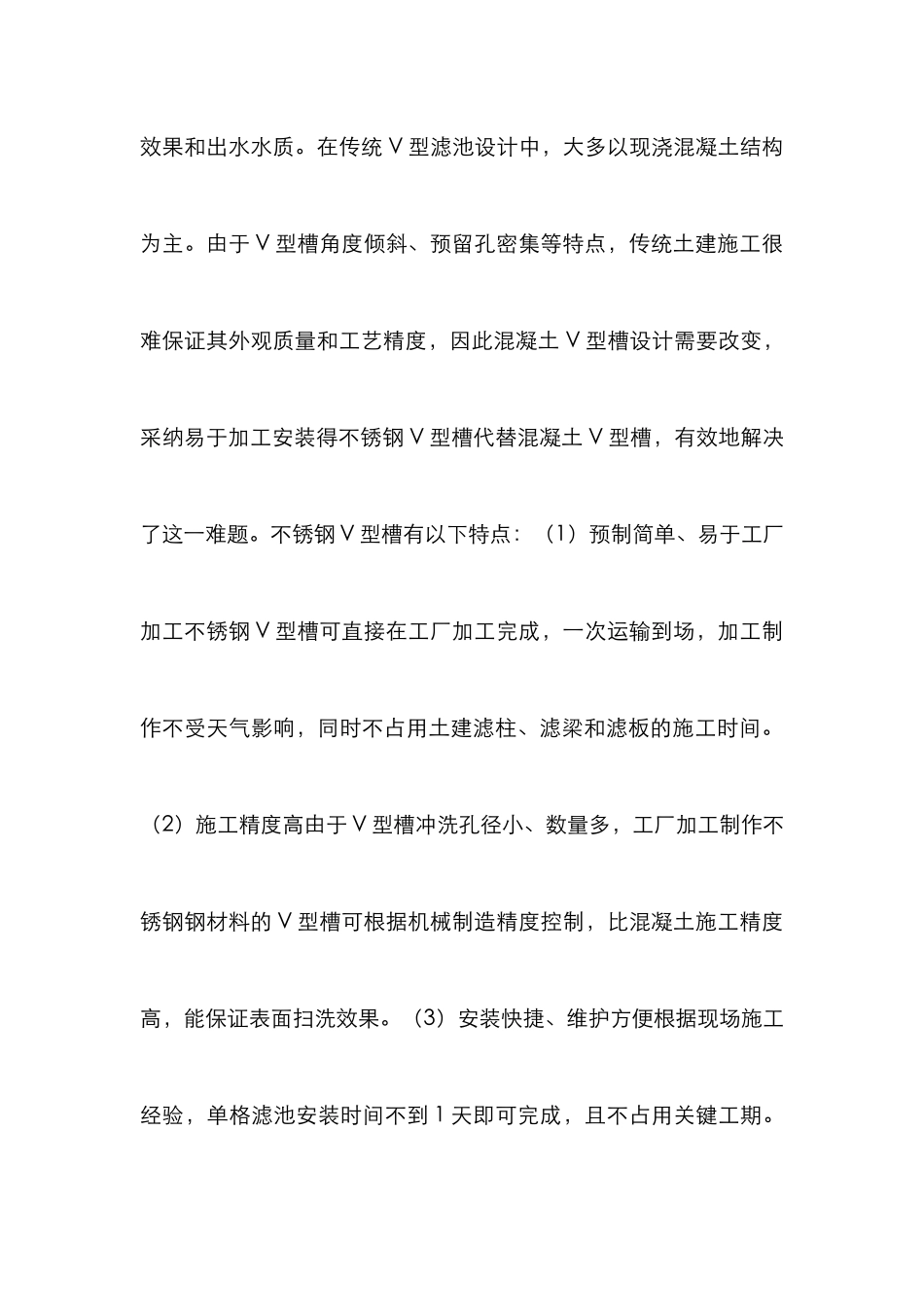

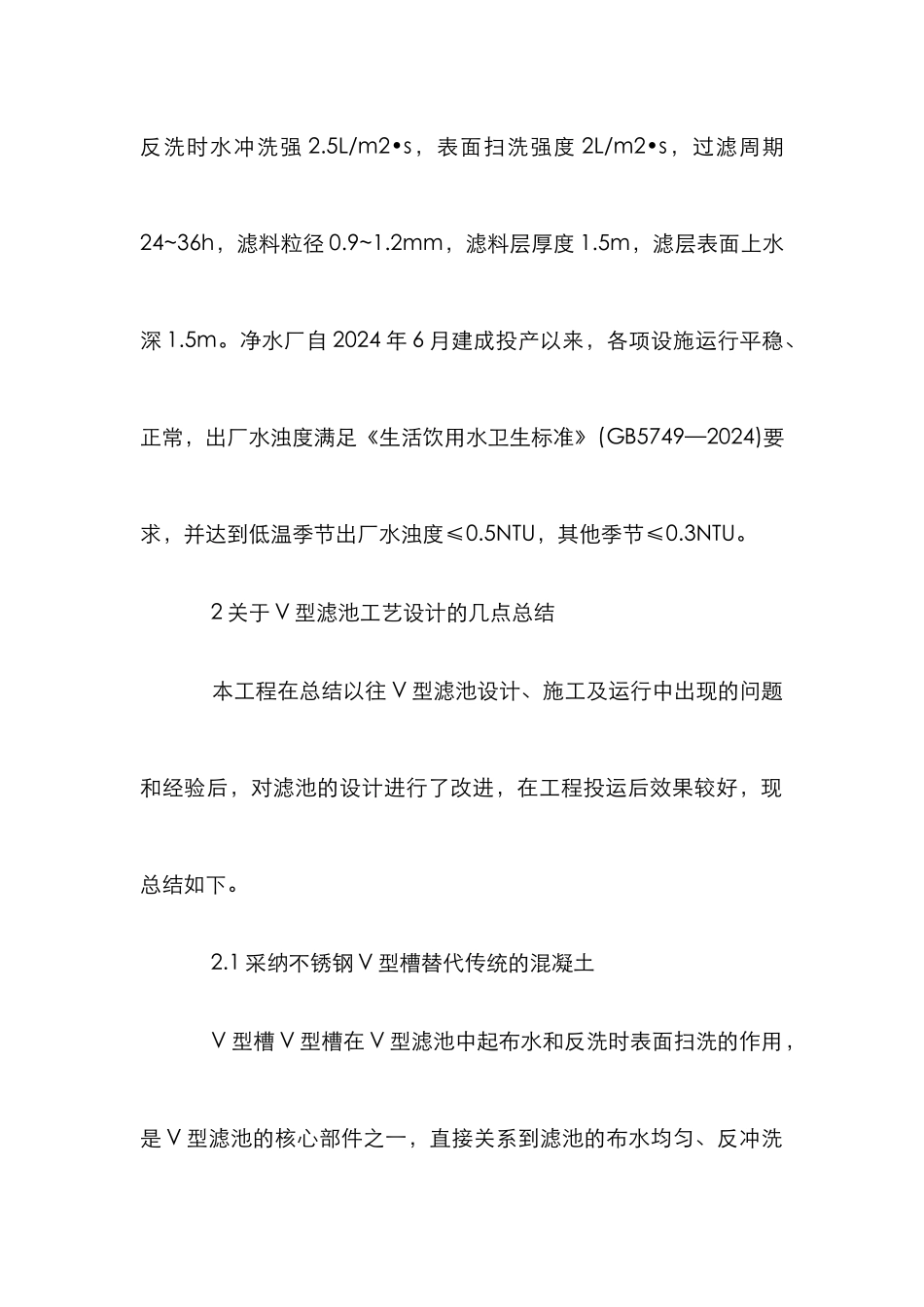

V 型滤池工艺设计探讨 摘要：V 型滤池是目前城镇给水处理厂设计中普遍采纳的池型，其特点主要是采纳较厚的均质滤料层增加过滤周期和先进的气、水反冲洗、表面扫洗技术增加反洗效果和减少自用水量。结合辽河油田净水厂的 V 型滤池设计及施工经验，总结出在 V 型滤池设计中应该注意的事项。 关键词：V 型滤池；工艺设计；V 型槽；整体浇筑滤板 1 工程概况 辽河油田净水厂是辽宁省大伙房水库输水工程的辽河油田配套工程，该工程设计规模为 10×104m3/d，过滤工艺采纳 V 型滤池 ， 采 纳 双 排 ， 共 8 组 滤 池 ， 每 组 过 滤 面 积 91m2, 设 计 滤 速6m/h，气冲洗强度 15L/m2•s，单独水洗强度 5L/m2•s，气水联合反洗时水冲洗强 2.5L/m2•s，表面扫洗强度 2L/m2•s，过滤周期24~36h，滤料粒径 0.9~1.2mm，滤料层厚度 1.5m，滤层表面上水深 1.5m。净水厂自 2024 年 6 月建成投产以来，各项设施运行平稳、正常，出厂水浊度满足《生活饮用水卫生标准》(GB5749—2024)要求，并达到低温季节出厂水浊度≤0.5NTU，其他季节≤0.3NTU。 2 关于 V 型滤池工艺设计的几点总结 本工程在总结以往 V 型滤池设计、施工及运行中出现的问题和经验后，对滤池的设计进行了改进，在工程投运后效果较好，现总结如下。 2.1 采纳不锈钢 V 型槽替代传统的混凝土 V 型槽 V 型槽在 V 型滤池中起布水和反洗时表面扫洗的作用，是 V 型滤池的核心部件之一，直接关系到滤池的布水均匀、反冲洗效果和出水水质。在传统 V 型滤池设计中，大多以现浇混凝土结构为主。由于 V 型槽角度倾斜、预留孔密集等特点，传统土建施工很难保证其外观质量和工艺精度，因此混凝土 V 型槽设计需要改变，采纳易于加工安装得不锈钢 V 型槽代替混凝土 V 型槽，有效地解决了这一难题。不锈钢 V 型槽有以下特点：（1）预制简单、易于工厂加工不锈钢 V 型槽可直接在工厂加工完成，一次运输到场，加工制作不受天气影响，同时不占用土建滤柱、滤梁和滤板的施工时间。（2）施工精度高由于 V 型槽冲洗孔径小、数量多，工厂加工制作不锈钢钢材料的 V 型槽可根据机械制造精度控制，比混凝土施工精度高，能保证表面扫洗效果。（3）安装快捷、维护方便根据现场施工经验，单格滤池安装时间不到 1 天即可完成，且不占用关键工期。不锈钢 V 型槽表面光滑，不易结垢和滋生藻类，维护清洗方便。 2.2 采纳整体浇筑滤板和可...
