WHS质量控制点设置表

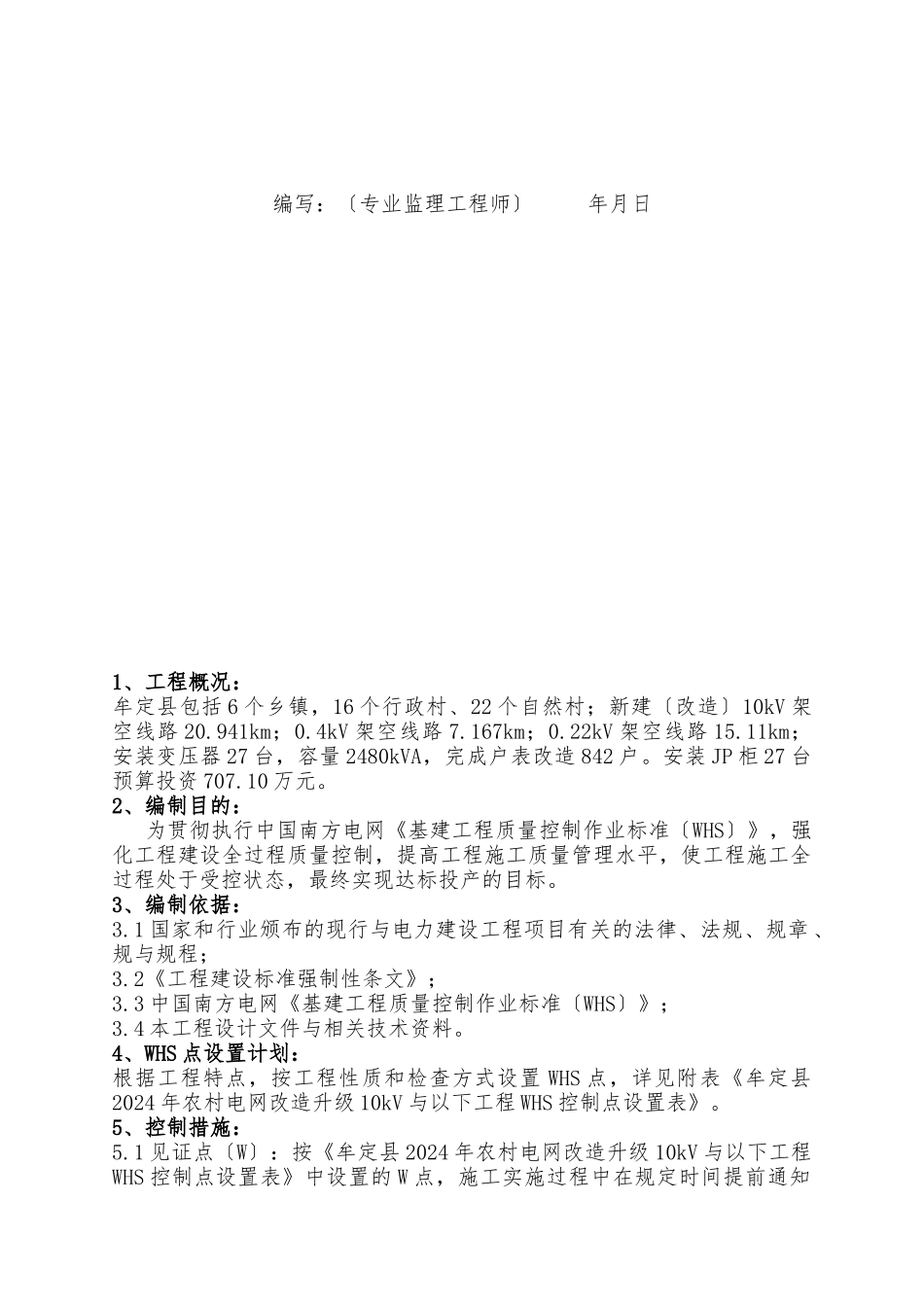

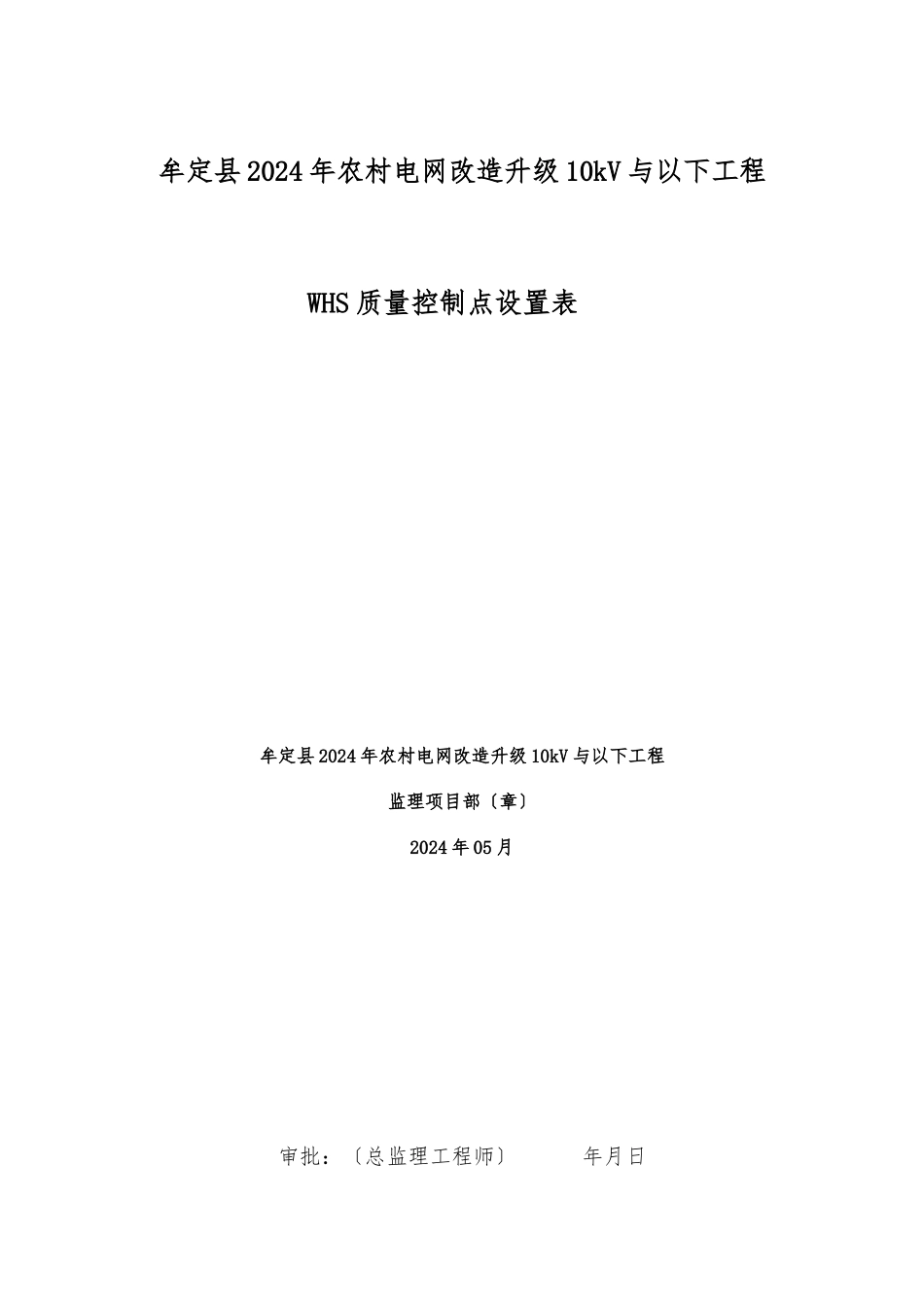

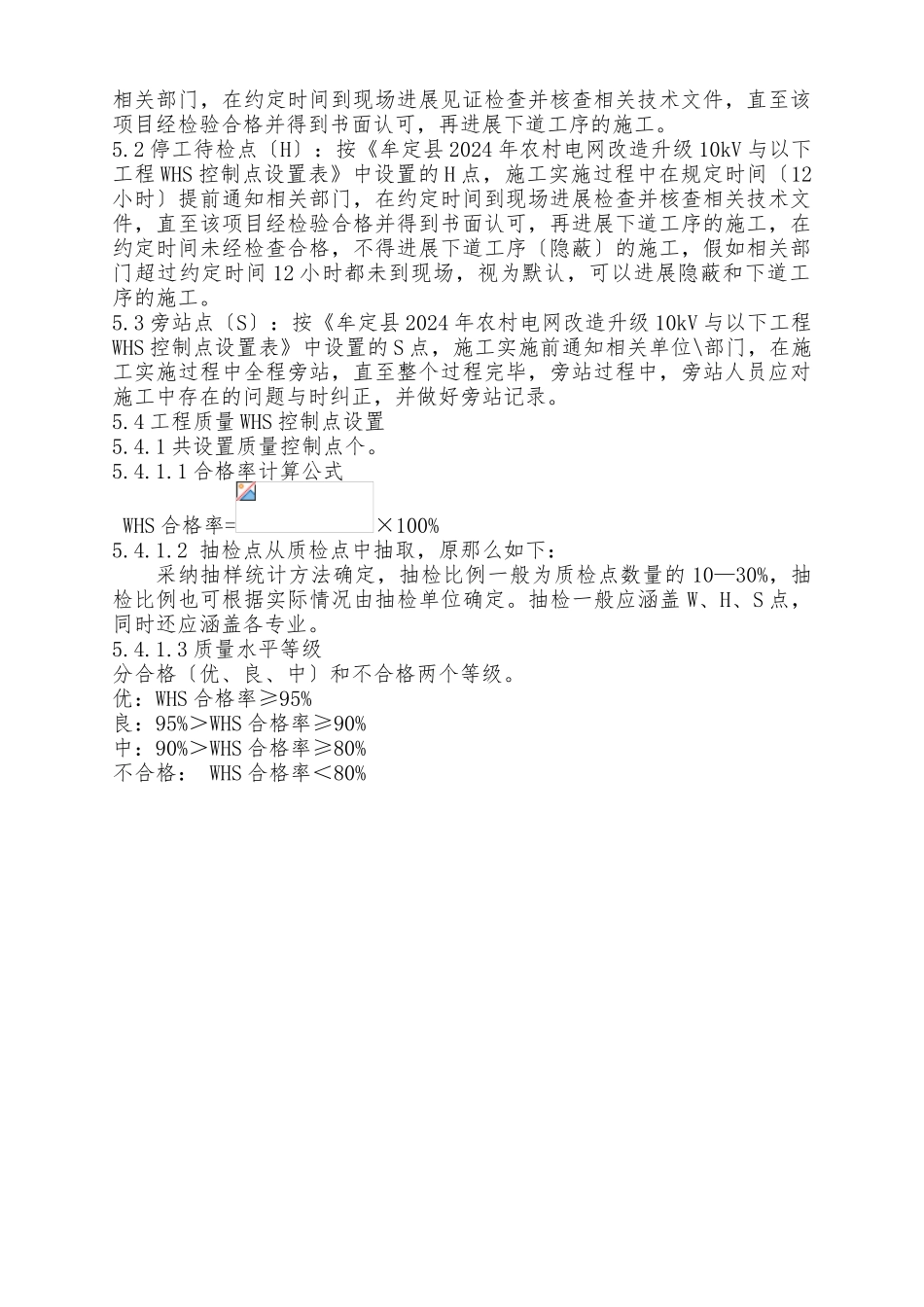

牟定县 2024 年农村电网改造升级 10kV 与以下工程 WHS 质量控制点设置表牟定县 2024 年农村电网改造升级 10kV 与以下工程 监理项目部〔章〕2024 年 05 月审批：〔总监理工程师〕 年月日编写：〔专业监理工程师〕 年月日1、工程概况：牟定县包括 6 个乡镇，16 个行政村、22 个自然村；新建〔改造〕10kV 架空线路 20.941km；0.4kV 架空线路 7.167km；0.22kV 架空线路 15.11km；安装变压器 27 台，容量 2480kVA，完成户表改造 842 户。安装 JP 柜 27 台预算投资 707.10 万元。2、编制目的： 为贯彻执行中国南方电网《基建工程质量控制作业标准〔WHS〕》，强化工程建设全过程质量控制，提高工程施工质量管理水平，使工程施工全过程处于受控状态，最终实现达标投产的目标。3、编制依据：3.1 国家和行业颁布的现行与电力建设工程项目有关的法律、法规、规章、规与规程；3.2《工程建设标准强制性条文》；3.3 中国南方电网《基建工程质量控制作业标准〔WHS〕》；3.4 本工程设计文件与相关技术资料。4、WHS 点设置计划：根据工程特点，按工程性质和检查方式设置 WHS 点，详见附表《牟定县2024 年农村电网改造升级 10kV 与以下工程 WHS 控制点设置表》。5、控制措施：5.1 见证点〔W〕：按《牟定县 2024 年农村电网改造升级 10kV 与以下工程WHS 控制点设置表》中设置的 W 点，施工实施过程中在规定时间提前通知相关部门，在约定时间到现场进展见证检查并核查相关技术文件，直至该项目经检验合格并得到书面认可，再进展下道工序的施工。5.2 停工待检点〔H〕：按《牟定县 2024 年农村电网改造升级 10kV 与以下工程 WHS 控制点设置表》中设置的 H 点，施工实施过程中在规定时间〔12小时〕提前通知相关部门，在约定时间到现场进展检查并核查相关技术文件，直至该项目经检验合格并得到书面认可，再进展下道工序的施工，在约定时间未经检查合格，不得进展下道工序〔隐蔽〕的施工，假如相关部门超过约定时间 12 小时都未到现场，视为默认，可以进展隐蔽和下道工序的施工。5.3 旁站点〔S〕：按《牟定县 2024 年农村电网改造升级 10kV 与以下工程WHS 控制点设置表》中设置的 S 点，施工实施前通知相关单位\部门，在施工实施过程中全程旁站，直至整个过程完毕，旁站过程中，旁站人员应对施工中存在的问题与时纠正，并做好旁站记录。5.4 工程质量 WHS 控制点设置5.4.1 共设置质量控制点...
