ZDC-301.2型跑车防护装置说明书

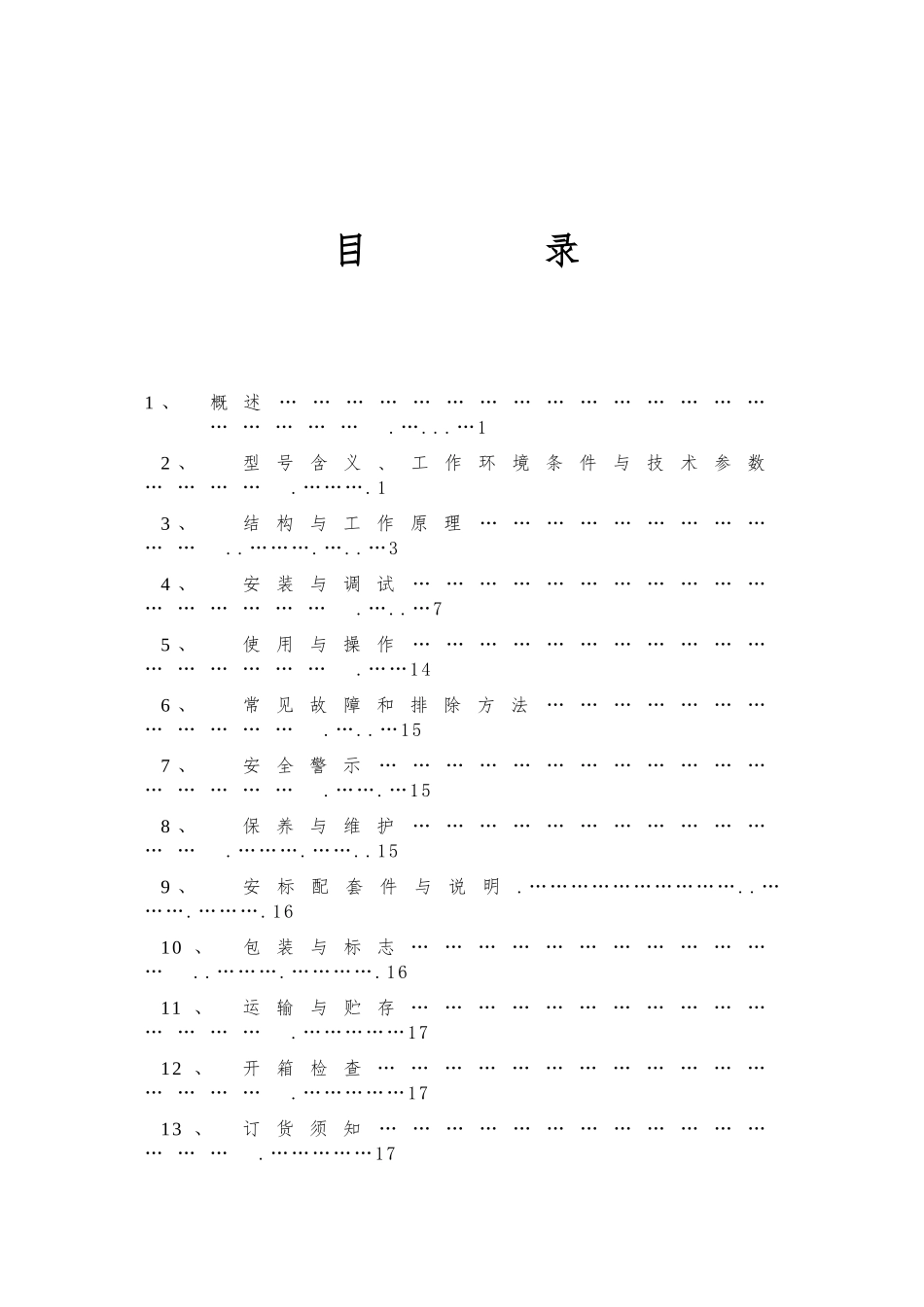

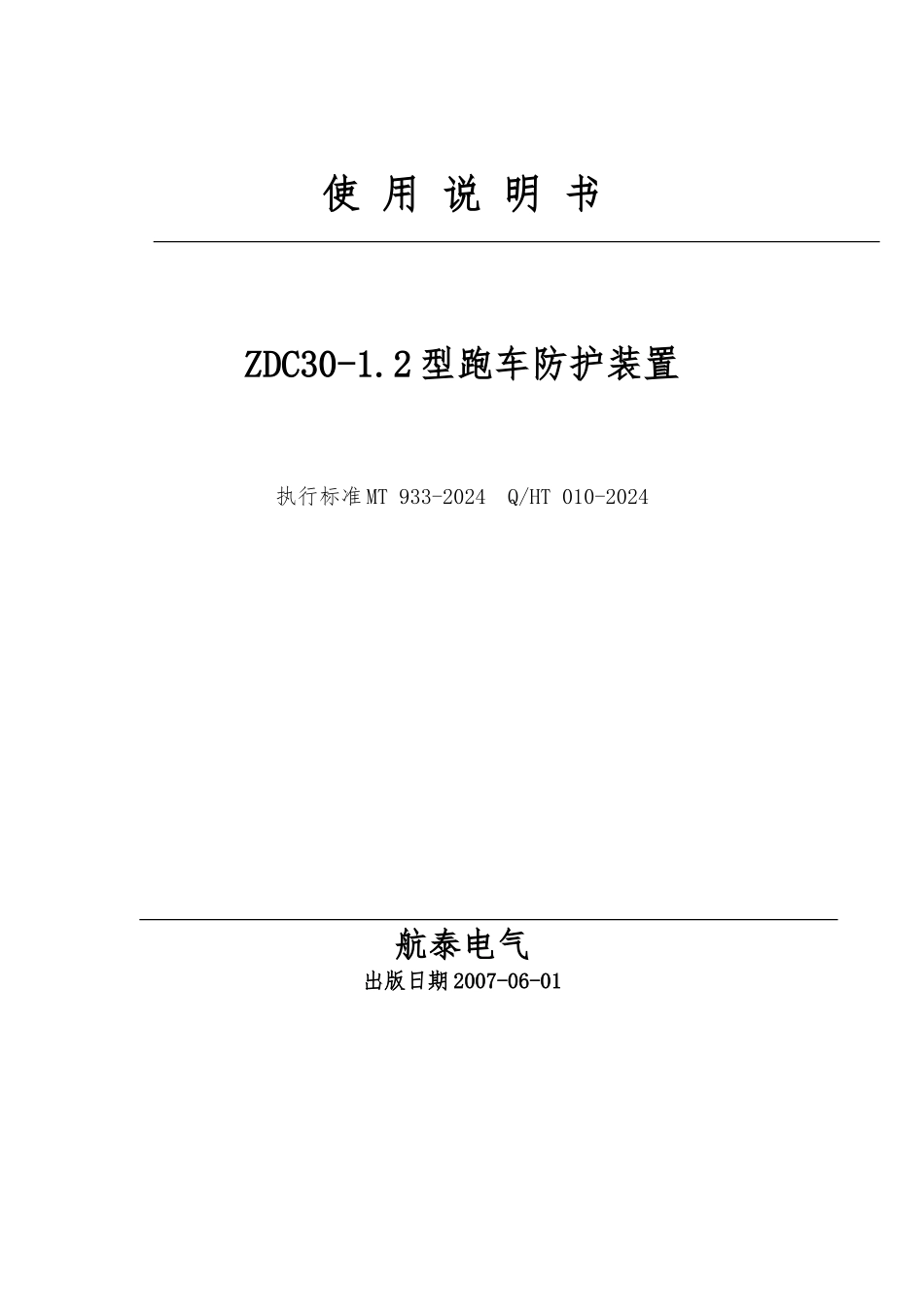

使 用 说 明 书ZDC30-1.2 型跑车防护装置执行标准 MT 933-2024 Q/HT 010-2024 航泰电气出版日期 2007-06-01目 录1 、概 述… … … … … … … … … … … … … … …… … … … ….…...…12 、型号含义、工作环境条件与技术参数… … … ….……….13 、结 构 与 工 作 原 理… … … … … … … … …… …..……….…..…34 、安 装 与 调 试… … … … … … … … … … …… … … … … ….…..…75 、使 用 与 操 作… … … … … … … … … … …… … … … … ….……146 、常 见 故 障 和 排 除 方 法… … … … … … …… … … … ….…..…157 、安 全 警 示… … … … … … … … … … … …… … … … ….…….…158 、保 养 与 维 护… … … … … … … … … … …… ….……….……..159 、安标配套件与说明.…………………………..……….……….1610 、包装与标志………………………………..……….………….1611 、运输与贮存……………………………… … … ….……………1712 、开箱检查………………………………… … … ….……………1713 、订 货 须 知… … … … … … … … … … … …… … ….……………171 概 述根据《煤矿安全规程》第三百七十条之规定，利用先进的设计理念，开发研制出ZDC30-1.2 型跑车防护装置，利用高精度传感器信号作为控制挡车栏的提升、下放，实现准确车辆运行位置的确定，将挡车栏状态信息在声光监控箱上显示，显示挡车栏的提升到位、提升中、下放中、下放到位的状态指示，便于观察，以与挡车栏动作、控制故障报警，便于问题的与时发现处理，挡车栏采纳吸能式结构，能有效的拦截矿井斜巷发生跑车的车辆。1.1 装置特点（ 1 ） 将 先 进 的 设 计 技 术 应 用 到 本 装 置 中 ， 国 首 创 ，使 装 置 的 寿 命 延 长 ， 可 靠 性 大 幅 提 高 ；（ 2 ） 采 纳 先 进 的 PLC 控 制 和 轨 道 传 感 器 测 速 ， 时 间 、速 度 测 量 精 度 高 ， 提 高 了 装 置 控 制 的 准 确 度 ；（ 3 ） 具 有 故 障 报 警 、 挡 车 栏 状 态 指 示 、 人 车 和 货车 分 别 控 制...
