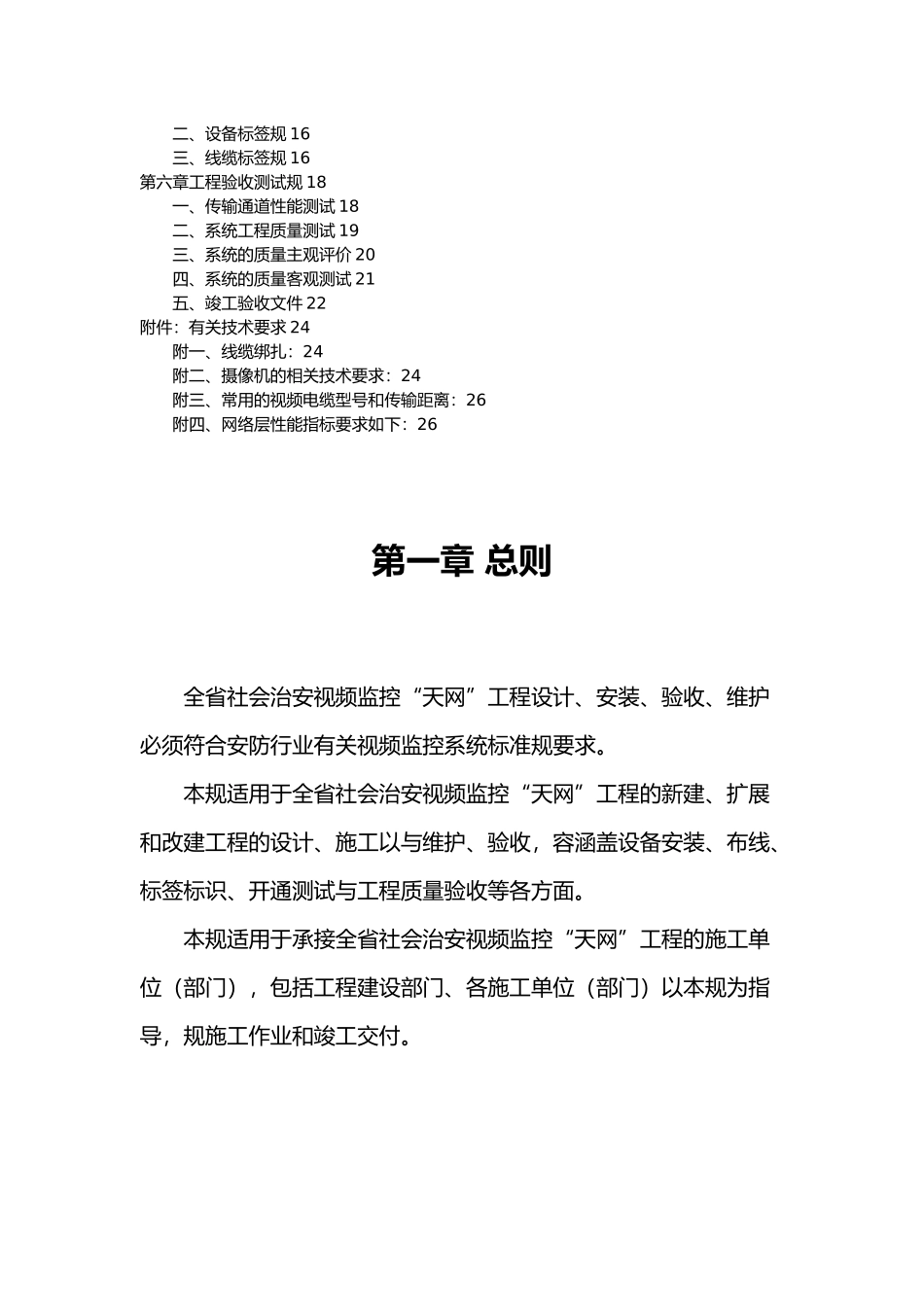

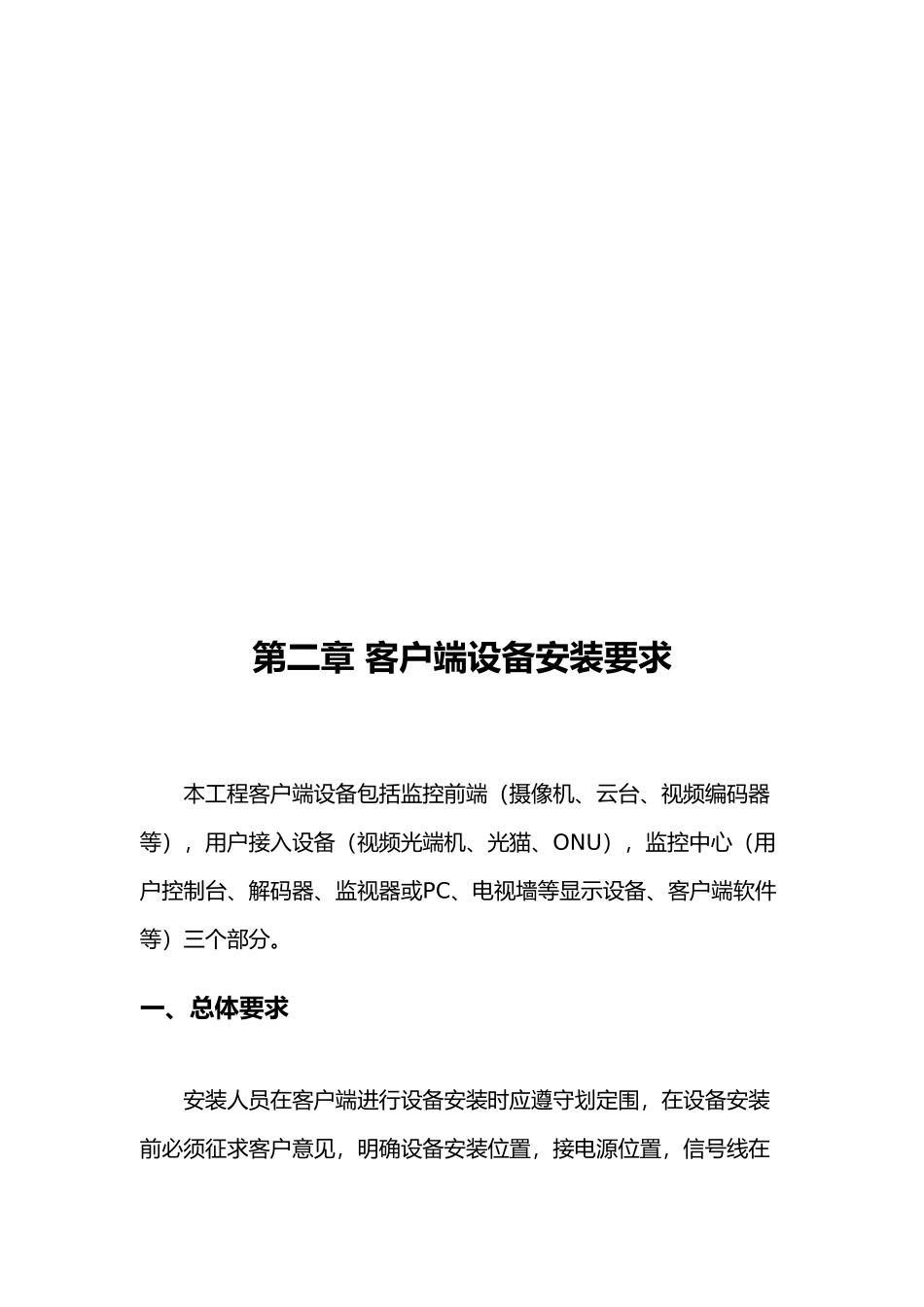

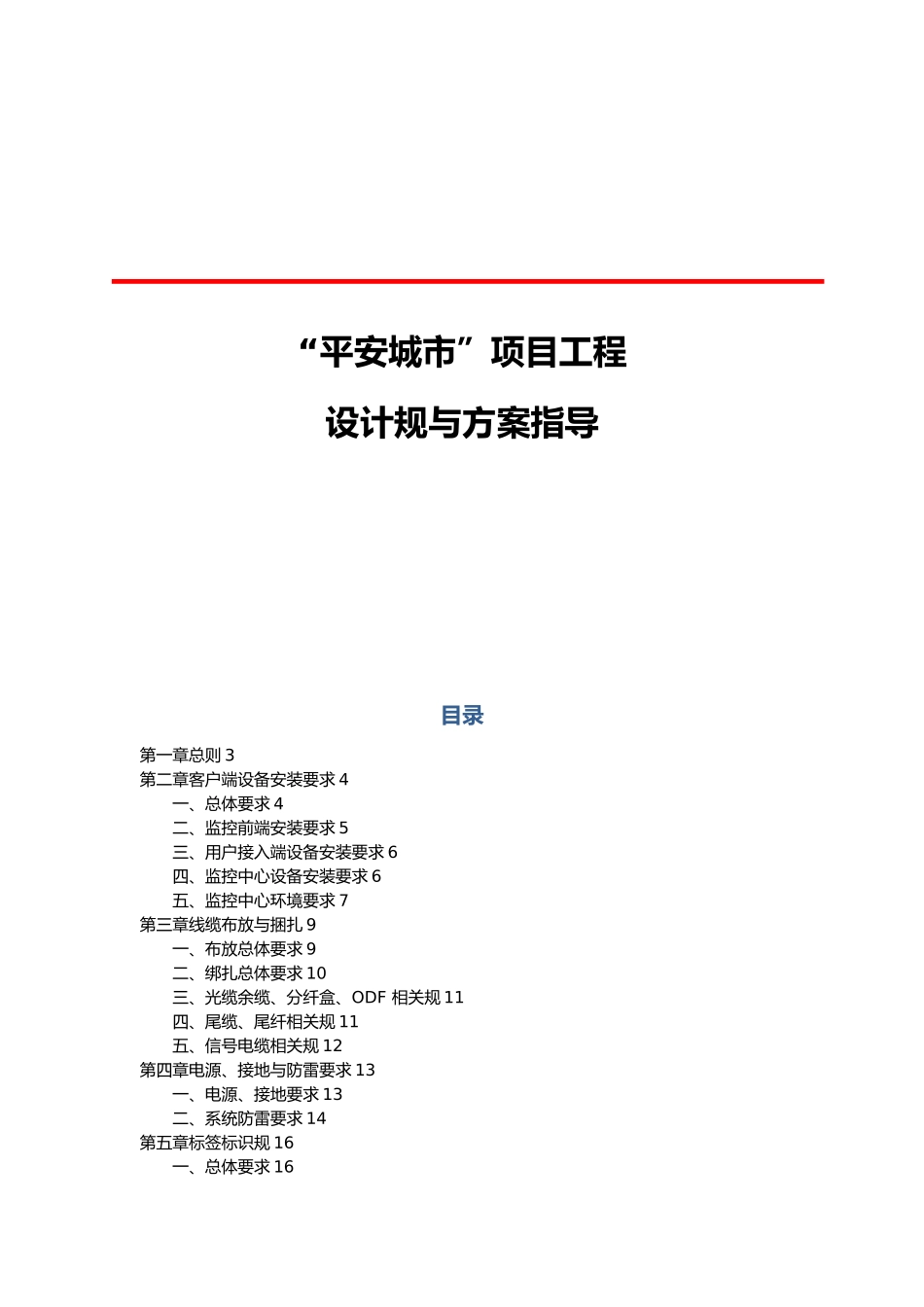

“平安城市”项目工程设计规与方案指导目录第一章总则 3第二章客户端设备安装要求 4一、总体要求 4二、监控前端安装要求 5三、用户接入端设备安装要求 6四、监控中心设备安装要求 6五、监控中心环境要求 7第三章线缆布放与捆扎 9一、布放总体要求 9二、绑扎总体要求 10三、光缆余缆、分纤盒、ODF 相关规 11四、尾缆、尾纤相关规 11五、信号电缆相关规 12第四章电源、接地与防雷要求 13一、电源、接地要求 13二、系统防雷要求 14第五章标签标识规 16一、总体要求 16二、设备标签规 16三、线缆标签规 16第六章工程验收测试规 18一、传输通道性能测试 18二、系统工程质量测试 19三、系统的质量主观评价 20四、系统的质量客观测试 21五、竣工验收文件 22附件:有关技术要求 24附一、线缆绑扎:24附二、摄像机的相关技术要求:24附三、常用的视频电缆型号和传输距离:26附四、网络层性能指标要求如下:26第一章 总则全省社会治安视频监控“天网”工程设计、安装、验收、维护必须符合安防行业有关视频监控系统标准规要求。本规适用于全省社会治安视频监控“天网”工程的新建、扩展和改建工程的设计、施工以与维护、验收,容涵盖设备安装、布线、标签标识、开通测试与工程质量验收等各方面。本规适用于承接全省社会治安视频监控“天网”工程的施工单位(部门),包括工程建设部门、各施工单位(部门)以本规为指导,规施工作业和竣工交付。第二章 客户端设备安装要求本工程客户端设备包括监控前端(摄像机、云台、视频编码器等),用户接入设备(视频光端机、光猫、ONU),监控中心(用户控制台、解码器、监视器或PC、电视墙等显示设备、客户端软件等)三个部分。一、总体要求安装人员在客户端进行设备安装时应遵守划定围,在设备安装前必须征求客户意见,明确设备安装位置,接电源位置,信号线在客户端的走线方式和走向等。设备安装中应严格根据合同、设计中确定的设备种类、型号、接口类型等进行施工。进行设备安装前,应对用户端设备的使用环境进行检查,检查容包括用户电源、接地、环境温度、湿度、防尘情况。环境检查完成后,应作记录,并将记录结果在最后的开通交付报告中标识、注明。在设备安装前,应按厂家使用说明书中的安装步骤,利用设备面板上开关,进行相关自检测试,如设备指示灯能根据要求正常工作,则设备通过自检。如设备指示灯不能按要求正常工作,则不能通过自检,应进行故障推断与排除,必要时与设备厂...
