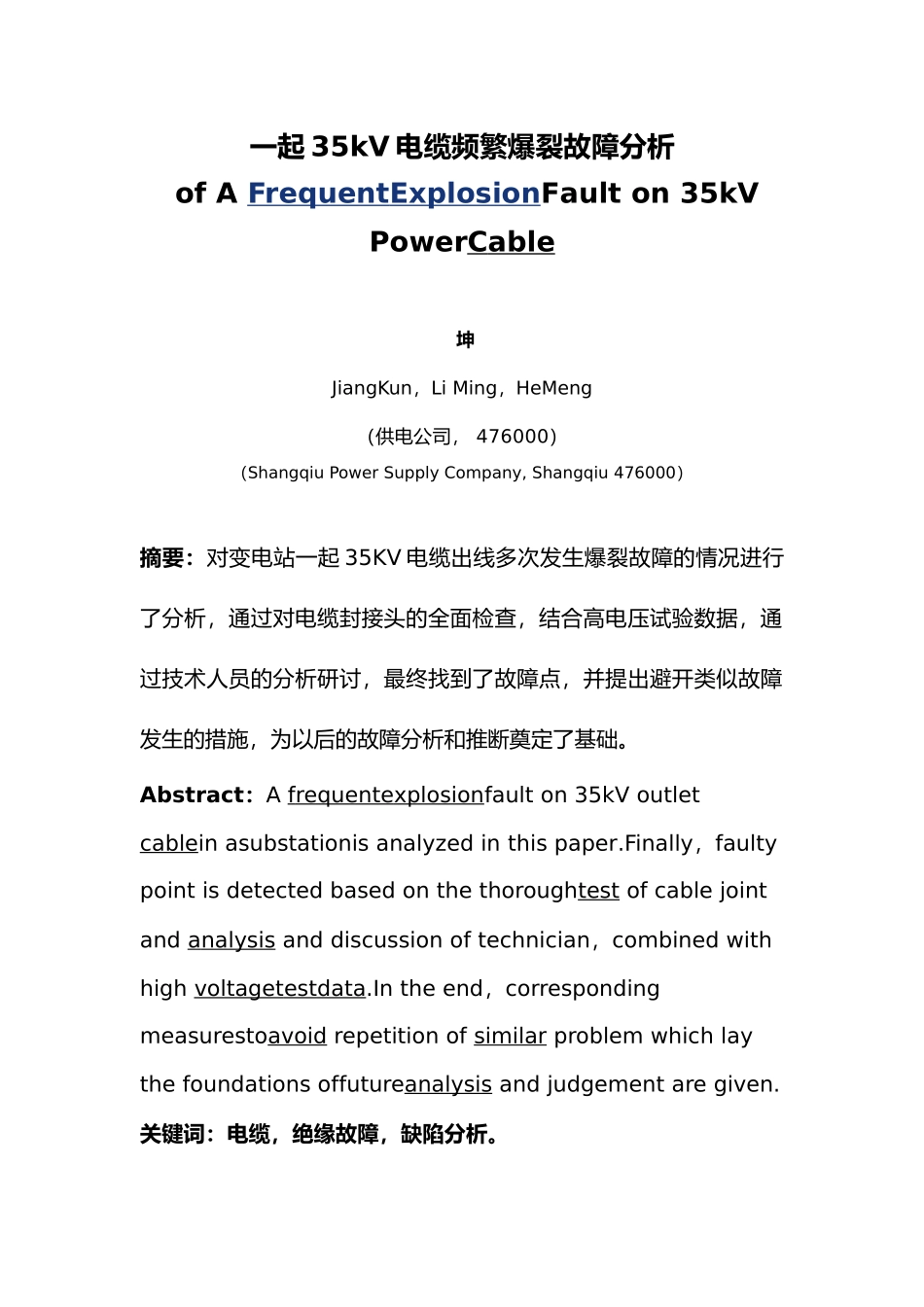

一起 35kV 电缆频繁爆裂故障分析 of A Frequent Explosion Fault on 35kV PowerC able 坤JiangKun，Li Ming，HeMeng（供电公司， 476000）（Shangqiu Power Supply Company, Shangqiu 476000）摘要：对变电站一起 35KV 电缆出线多次发生爆裂故障的情况进行了分析，通过对电缆封接头的全面检查，结合高电压试验数据，通过技术人员的分析研讨，最终找到了故障点，并提出避开类似故障发生的措施，为以后的故障分析和推断奠定了基础。Abstract：A f requent e xplosion fault on 35kV outlet cablein asubstationis analyzed in this paper.Finally，faulty point is detected based on the thoroughtest of cable joint and a nalysis and discussion of technician，combined with high voltage t est d ata .In the end，corresponding measurestoavoid repetition of similar problem which lay the foundations offutureanalysis and judgement are given. 关键词：电缆，绝缘故障，缺陷分析。Key words：power cable；insulation fault；d efect a nalysis 1、引言某 110kV 变电站 2024 年 5 月投入运行，其中有一 35kV 电缆出线长 200 米左右，型号为：YJLV-35kV-3*400。2024 年 8 月，室电缆封头因故障爆裂，经处理后恢复运行。2024 年 12 月此电缆又发生单线接地故障，造成室电缆封头严重损毁，室母线桥部烧损。2、故障原因查找将故障电缆放出室母线桥之后，对已损毁电缆封头进行切除，并从新剥除电缆头，在封接之前进行了绝缘电阻、直流耐压与泄漏电流等项试验。试验发现 A、C 两相绝缘电阻与泄漏电流均合格，B相绝缘较低，但无击穿现象，直流耐压至一分钟时泄漏电流达到386uA 左右，而五分钟增大至 472uA 左右，根据试验情况初步判定为电缆 B 相绝缘存在有超高阻接地故障缺陷。由于电缆 B 相绝缘还存在（直流耐压试验未发现绝缘击穿现象），这样一来对检修人员的电缆检查工作造成了一定的难度，电缆总长 200 米左右，站外均为地埋电缆，假如对电缆进行全程检查显然不太现实，但电缆中间部位是否因击穿出现问题又无法从外观进行推断，经专家组讨论，决定先从最容易出现问题的地方进行着手。电缆封接头处是电缆故障的高发点之一，安装人员在制作封接头的过程中，受现场施工环境和人员封接工艺等种种因素影响，容易出现这样...
