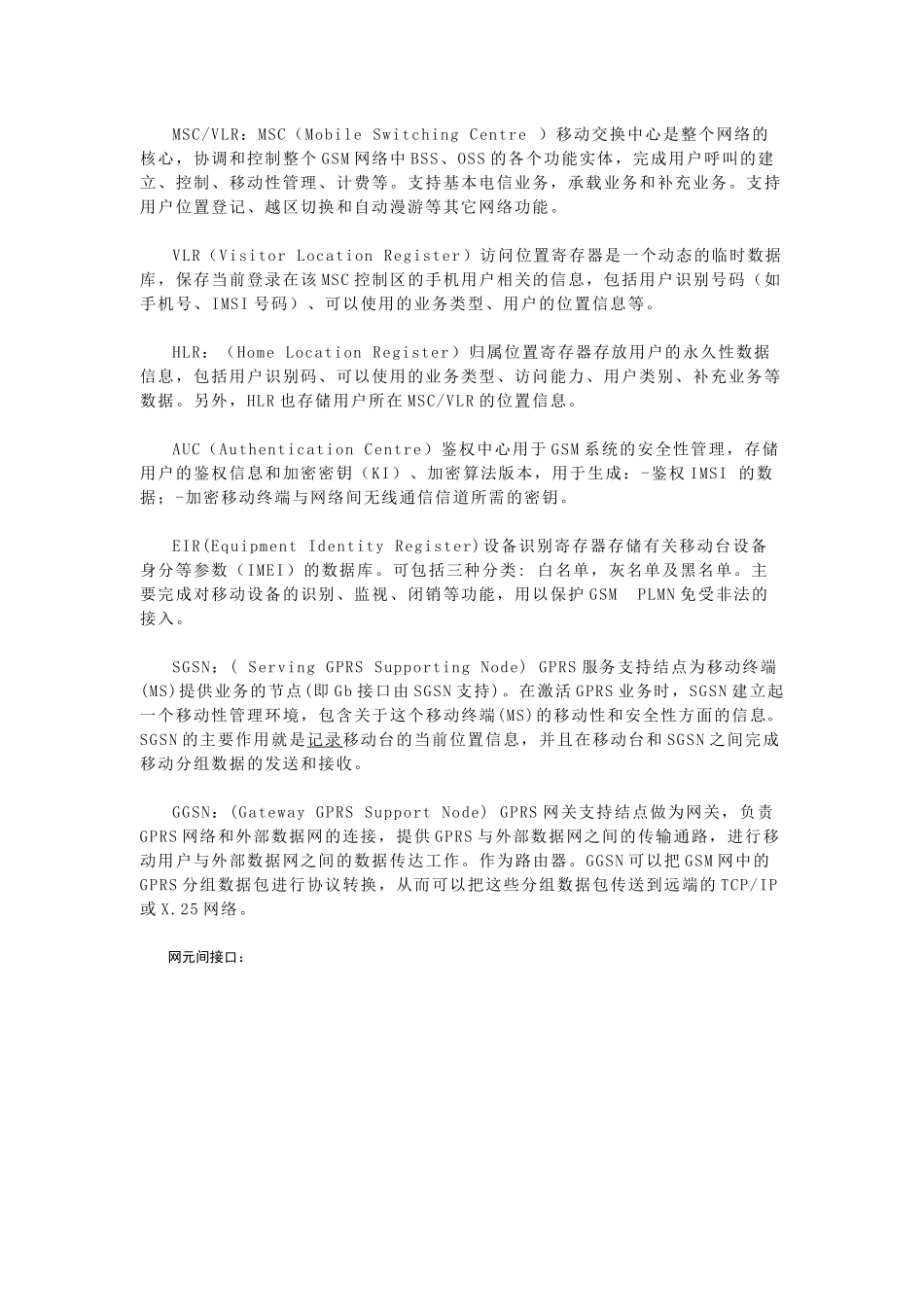

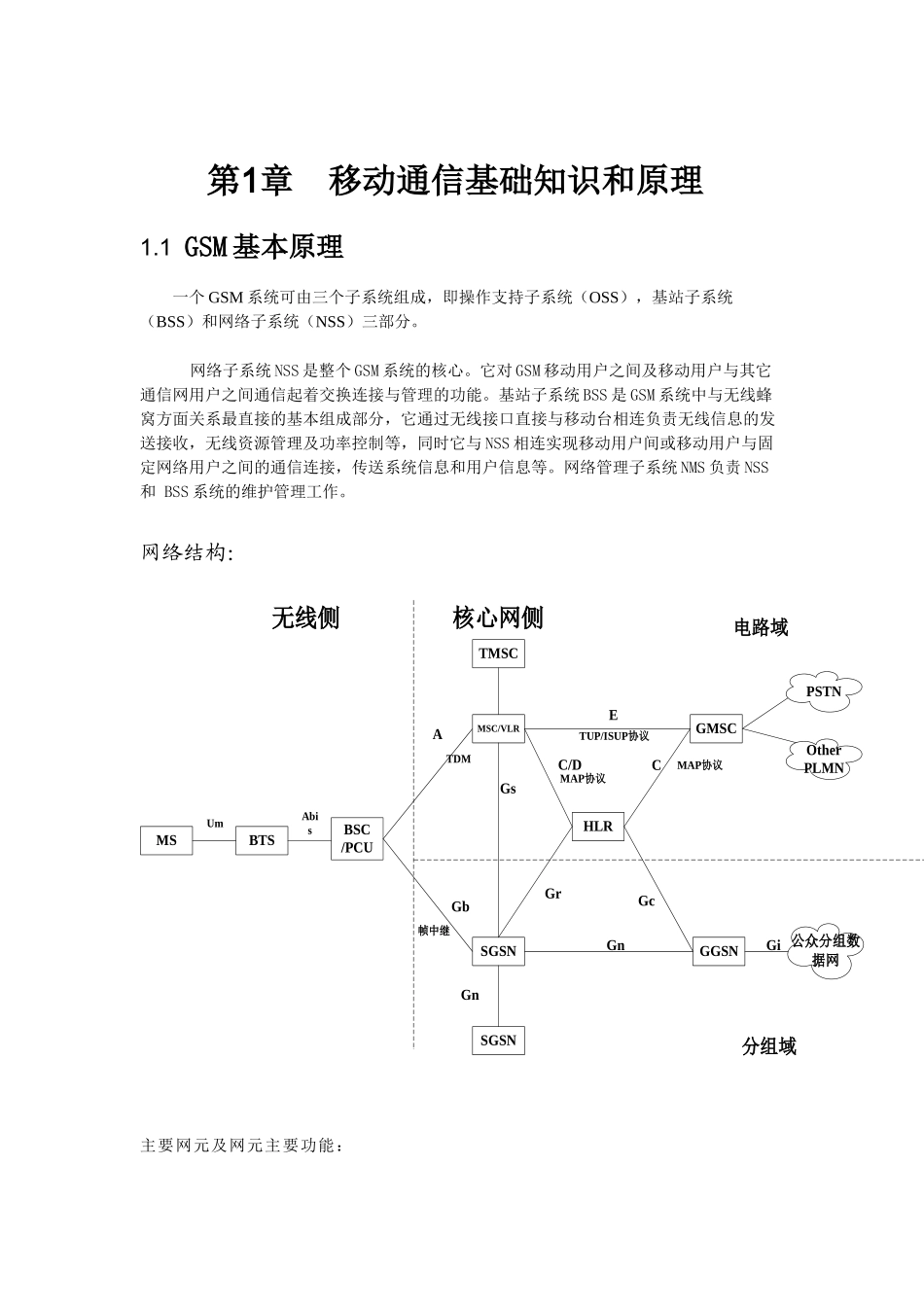

第1章 移动通信基础知识和原理1.1 GSM 基本原理一个 GSM 系统可由三个子系统组成，即操作支持子系统（OSS），基站子系统（BSS）和网络子系统（NSS）三部分。 网络子系统 NSS 是整个 GSM 系统的核心。它对 GSM 移动用户之间及移动用户与其它通信网用户之间通信起着交换连接与管理的功能。基站子系统 BSS 是 GSM 系统中与无线蜂窝方面关系最直接的基本组成部分，它通过无线接口直接与移动台相连负责无线信息的发送接收，无线资源管理及功率控制等，同时它与 NSS 相连实现移动用户间或移动用户与固定网络用户之间的通信连接，传送系统信息和用户信息等。网络管理子系统 NMS 负责 NSS和 BSS 系统的维护管理工作。网络结构：主要网元及网元主要功能：ABTSBSC/PCUUmMSC/VLRHLRC/DGMSCMAP协议MAP协议SGSNGGSN公众分组数据网SGSNGs帧中继GnGnGrGcGbGiCPSTNOther PLMNTUP/ISUP协议ETDMTMSCMSAbis电路域无线侧核心网侧分组域MSC/VLR：MSC（Mobile Switching Centre ）移动交换中心是整个网络的核心，协调和控制整个 GSM 网络中 BSS、OSS 的各个功能实体，完成用户呼叫的建立、控制、移动性管理、计费等。支持基本电信业务，承载业务和补充业务。支持用户位置登记、越区切换和自动漫游等其它网络功能。VLR（Visitor Location Register）访问位置寄存器是一个动态的临时数据库，保存当前登录在该 MSC 控制区的手机用户相关的信息，包括用户识别号码（如手机号、IMSI 号码）、可以使用的业务类型、用户的位置信息等。HLR：（Home Location Register）归属位置寄存器存放用户的永久性数据信息，包括用户识别码、可以使用的业务类型、访问能力、用户类别、补充业务等数据。另外，HLR 也存储用户所在 MSC/VLR 的位置信息。AUC（Authentication Centre）鉴权中心用于 GSM 系统的安全性管理，存储用户的鉴权信息和加密密钥（KI）、加密算法版本，用于生成：-鉴权 IMSI 的数据；-加密移动终端与网络间无线通信信道所需的密钥。EIR(Equipment Identity Register)设备识别寄存器存储有关移动台设备身分等参数（IMEI）的数据库。可包括三种分类: 白名单，灰名单及黑名单。主要完成对移动设备的识别、监视、闭销等功能，用以保护 GSM PLMN 免受非法的接入。 SGSN：( Serving GPRS Supporting Node) GPRS 服务支持结点为移动终端(MS)提供业务的节点(即 Gb 接口由 SGSN 支持)。在激活 GPRS 业务时，SGSN ...
