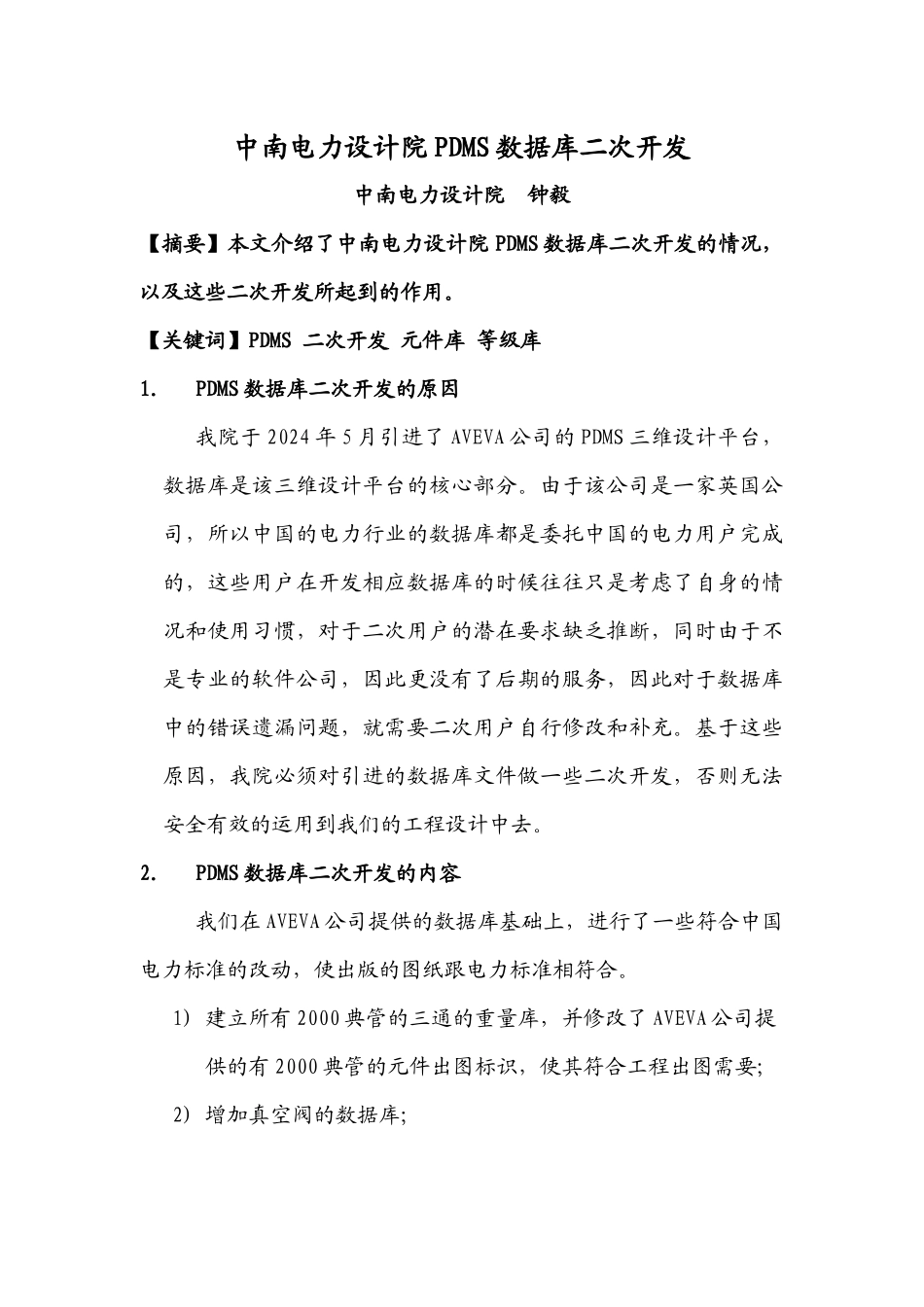

中南电力设计院数据库二次开发_第1页
1/6

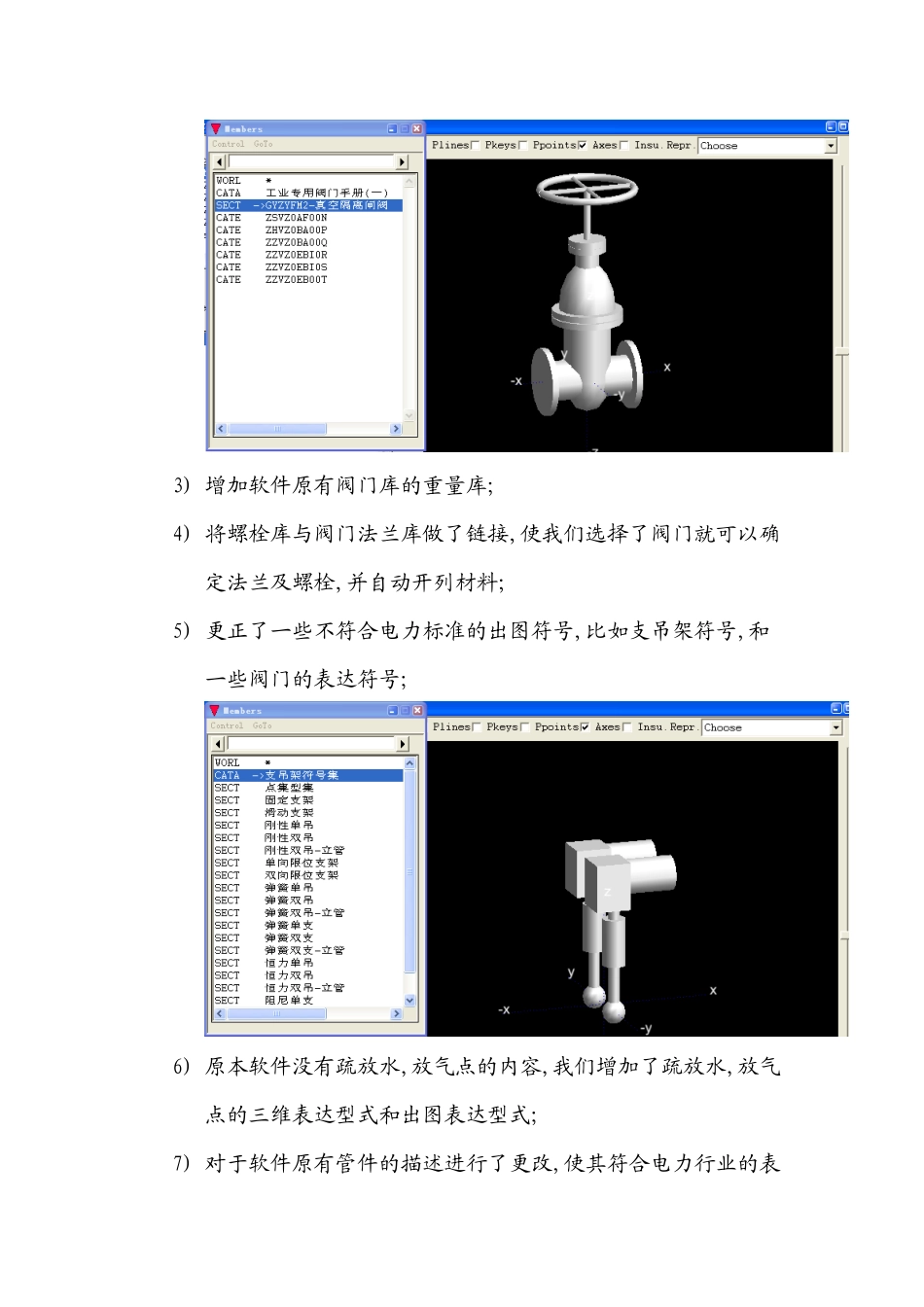

中南电力设计院数据库二次开发_第2页
2/6

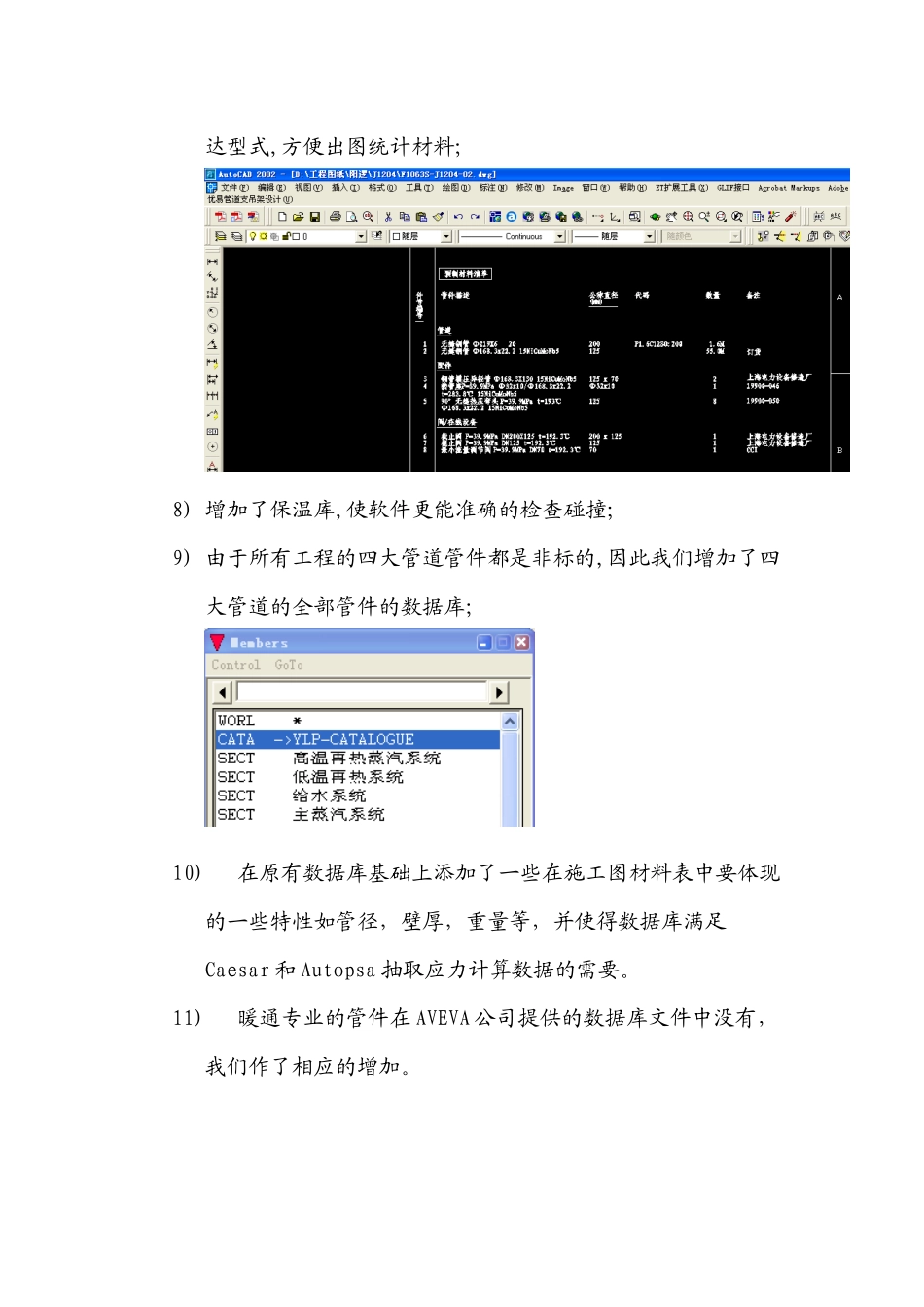

中南电力设计院数据库二次开发_第3页
3/6
中南电力设计院 PDMS 数据库二次开发中南电力设计院 钟毅【摘要】本文介绍了中南电力设计院 PDMS 数据库二次开发的情况,以及这些二次开发所起到的作用。【关键词】PDMS 二次开发 元件库 等级库1.PDMS 数据库二次开发的原因我院于 2024 年 5 月引进了 AVEVA 公司的 PDMS 三维设计平台,数据库是该三维设计平台的核心部分。由于该公司是一家英国公司,所以中国的电力行业的数据库都是委托中国的电力用户完成的,这些用户在开发相应数据库的时候往往只是考虑了自身的情况和使用习惯,对于二次用户的潜在要求缺乏推断,同时由于不是专业的软件公司,因此更没有了后期的服务,因此对于数据库中的错误遗漏问题,就需要二次用户自行修改和补充。基于这些原因,我院必须对引进的数据库文件做一些二次开发,否则无法安全有效的运用到我们的工程设计中去。2.PDMS 数据库二次开发的内容我们在 AVEVA 公司提供的数据库基础上,进行了一些符合中国电力标准的改动,使出版的图纸跟电力标准相符合。1) 建立所有 2000 典管的三通的重量库,并修改了 AVEVA 公司提供的有 2000 典管的元件出图标识,使其符合工程出图需要;2) 增加真空阀的数据库;3) 增加软件原有阀门库的重量库;4) 将螺栓库与阀门法兰库做了链接,使我们选择了阀门就可以确定法兰及螺栓,并自动开列材料;5) 更正了一些不符合电力标准的出图符号,比如支吊架符号,和一些阀门的表达符号;6) 原本软件没有疏放水,放气点的内容,我们增加了疏放水,放气点的三维表达型式和出图表达型式;7) 对于软件原有管件的描述进行了更改,使其符合电力行业的表达型式,方便出图统计材料;8) 增加了保温库,使软件更能准确的检查碰撞;9) 由于所有工程的四大管道管件都是非标的,因此我们增加了四大管道的全部管件的数据库;10)在原有数据库基础上添加了一些在施工图材料表中要体现的一些特性如管径,壁厚,重量等,并使得数据库满足Caesar 和 Autopsa 抽取应力计算数据的需要。11)暖通专业的管件在 AVEVA 公司提供的数据库文件中没有,我们作了相应的增加。12)锅炉专业的送粉管道元件在 AVEVA 公司提供的数据库文件中没有,我们作了相应的增加。3.PDMS 数据库二次开发的意义完成了以上的二次开发以后,我们的三维设计数据库基本上能满足工程应用的需要,不过随着工程三维设计的深化应用,信任工程中会有更多的二次开发的要求。而且从一个企业独立性来讲,二次开发都是必不可少的,三...
