中央空调工程施工设计方案VIP专享

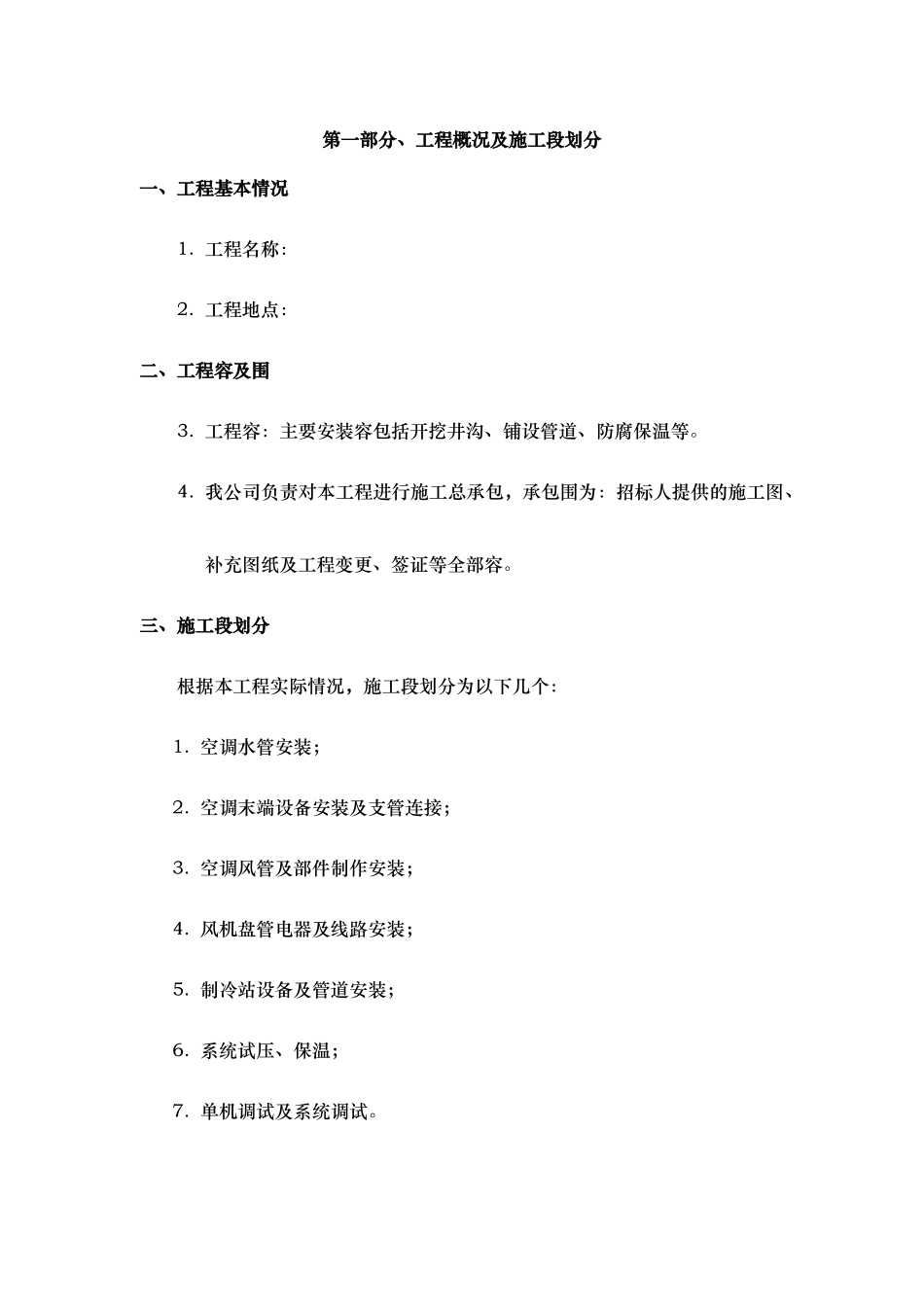

第一部分、工程概况及施工段划分一、工程基本情况1. 工程名称：2. 工程地点：二、工程容及围3. 工程容：主要安装容包括开挖井沟、铺设管道、防腐保温等。4. 我公司负责对本工程进行施工总承包，承包围为：招标人提供的施工图、补充图纸及工程变更、签证等全部容。三、施工段划分根据本工程实际情况，施工段划分为以下几个：1. 空调水管安装；2. 空调末端设备安装及支管连接；3. 空调风管及部件制作安装；4. 风机盘管电器及线路安装；5. 制冷站设备及管道安装；6. 系统试压、保温；7. 单机调试及系统调试。第二部分、各分部分项工程的施工方案一、机房设备及管道的安装1. 安装工艺流程图 设备开箱检验→基础验收→基础放线，主机设备搬运就位→机房附属设备搬运就位→设备找正调平→设备固定→管道安装、配管→调试竣工验收 2．设备安装工程1. 施工准备(1)施工前，必须具备施工图纸和设备的技术文件；当设备安装工序在有恒温、恒湿、防震、防尘或防辐射要求时，应在安装地点具备相应的条件或实行措施后，方可进行相应工序的施工。(2)利用建筑结构作为起吊、搬运设备的承力点时，应对结构的承载力进行核算，必要时经设计单位同意，方可利用。(3)设备开箱时,应在建设及监理单位有关人员参加下,按下列项目进行检查并作记录。a. 箱号、箱数用包装情况b. 设备的名称、型号及规格c. 装箱清单、设备技术件、资料及专用工具d. 设备有无缺损件、表面有无损坏和锈蚀e. 其他需要记录的情况(4)设备用其零部件和专用工具,均应妥善保管,不得使其变形损坏、锈蚀、错乱或丢失。(5)设备基础的位置，几何尺寸和质量要求，经检验应符合现行标准规定并有验收资料或记录。(6)设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均应清除洁净；预埋地脚螺栓的螺纹和螺母应保护完好；旋垫铁部位的表面应凿平。2. 设备吊装运输(1)在吊装运输前对设备的重量、重心位置、外型尺寸受力点情况以及设备的结构性能，做必要了解，以便确定吊车吊索具，运输中线和具体方法。(2)冷冻机组、水泵等设备，以冷冻机组重量和外型尺寸均最大，应核算各受力点和部位有足够的承载能力。(3)空调机房的设备，其垂直运输均可采纳液压式汽车吊实现，汽车吊不能到达的位置，可考虑利用建筑结构安设卷扬机，电动葫芦式倒链来吊装设备，也可采纳先将设备吊到同一平面高度后，平移就位的方法。(4)小件设备的水平运输（如 5t 以下）可利用铲车、手动液压小车，平移就位 ...
