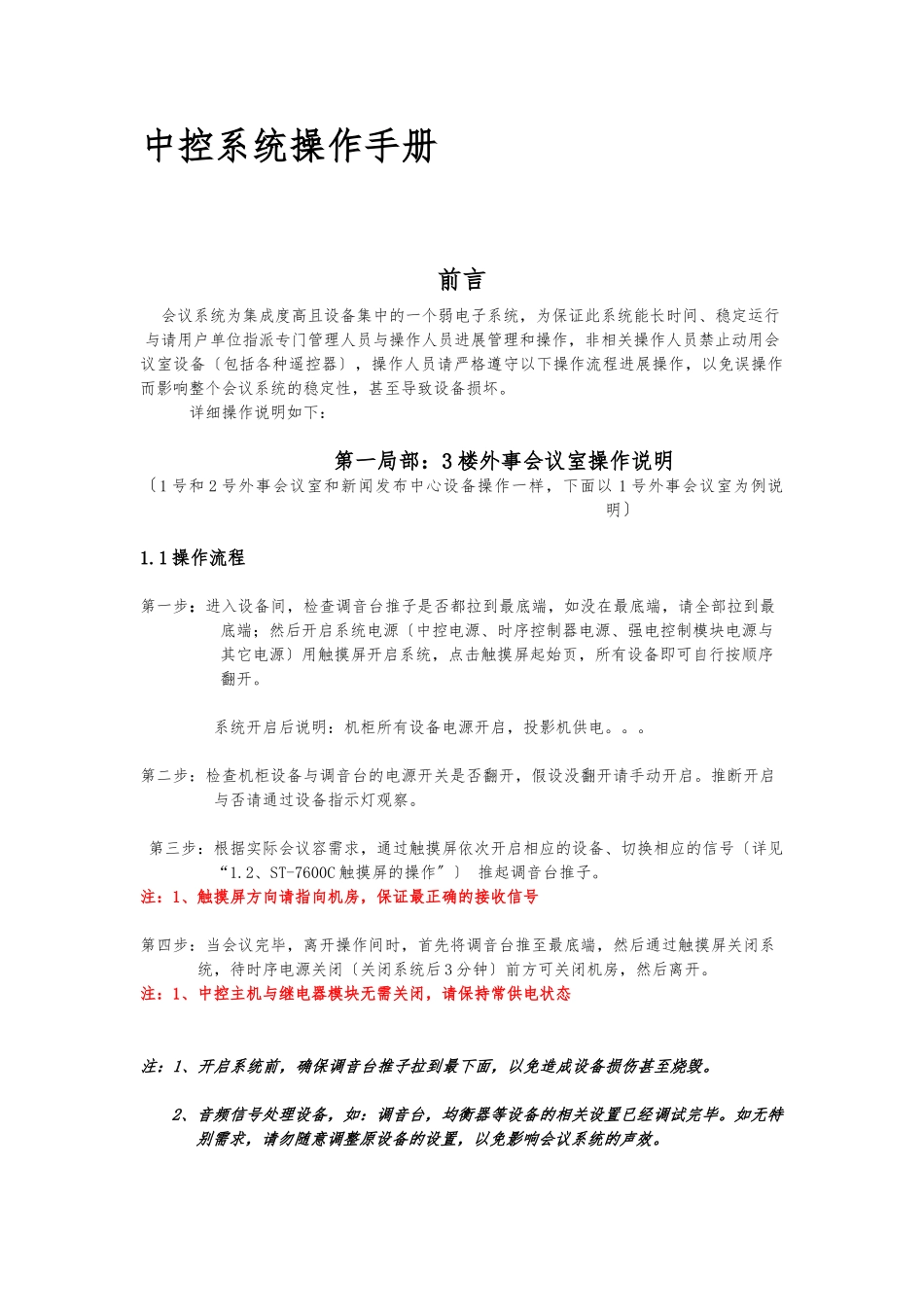

中控系统操作手册前言 会议系统为集成度高且设备集中的一个弱电子系统，为保证此系统能长时间、稳定运行与请用户单位指派专门管理人员与操作人员进展管理和操作，非相关操作人员禁止动用会议室设备〔包括各种遥控器〕，操作人员请严格遵守以下操作流程进展操作，以免误操作而影响整个会议系统的稳定性，甚至导致设备损坏。 详细操作说明如下：第一局部：3 楼外事会议室操作说明〔1 号和 2 号外事会议室和新闻发布中心设备操作一样，下面以 1 号外事会议室为例说明〕1.1 操作流程第一步：进入设备间，检查调音台推子是否都拉到最底端，如没在最底端，请全部拉到最底端；然后开启系统电源〔中控电源、时序控制器电源、强电控制模块电源与其它电源〕用触摸屏开启系统，点击触摸屏起始页，所有设备即可自行按顺序翻开。系统开启后说明：机柜所有设备电源开启，投影机供电。。。第二步：检查机柜设备与调音台的电源开关是否翻开，假设没翻开请手动开启。推断开启与否请通过设备指示灯观察。第三步：根据实际会议容需求，通过触摸屏依次开启相应的设备、切换相应的信号〔详见“1.2、ST-7600C 触摸屏的操作〞〕 推起调音台推子。注：1、触摸屏方向请指向机房，保证最正确的接收信号第四步：当会议完毕，离开操作间时，首先将调音台推至最底端，然后通过触摸屏关闭系统，待时序电源关闭〔关闭系统后 3 分钟〕前方可关闭机房，然后离开。注：1、中控主机与继电器模块无需关闭，请保持常供电状态注：1、开启系统前，确保调音台推子拉到最下面，以免造成设备损伤甚至烧毁。2、音频信号处理设备，如：调音台，均衡器等设备的相关设置已经调试完毕。如无特别需求，请勿随意调整原设备的设置，以免影响会议系统的声效。3、开启话筒前，确保会议主机已经开启，假设未开启，请确保开启会议主机后才翻开话筒，以免造成设备损伤甚至烧坏；在连接话筒时请先将会议主机电源关闭，待话筒连接好后再开启会议主机源，以免烧坏会议主机。4、要注意连接整套设备电流的负荷程度。尽量不要在系统现有设备连接的电源线路上再连接别的大功率、或者脉冲电流较大的设备。5、要注意机房的卫生，并保持机房适当的温度和湿度，也不要将中控触摸屏放在不固定的桌面上或靠近辐射源的环境中。6、如有特别情况，可与时联系我公司的技术人员，以便能够尽快的、正确的解决问题1. 2 触摸屏的使用操作ST-7600C 触摸屏实物图：开启中控系统：轻触触摸屏 LOGO 界面〔如下列图...
