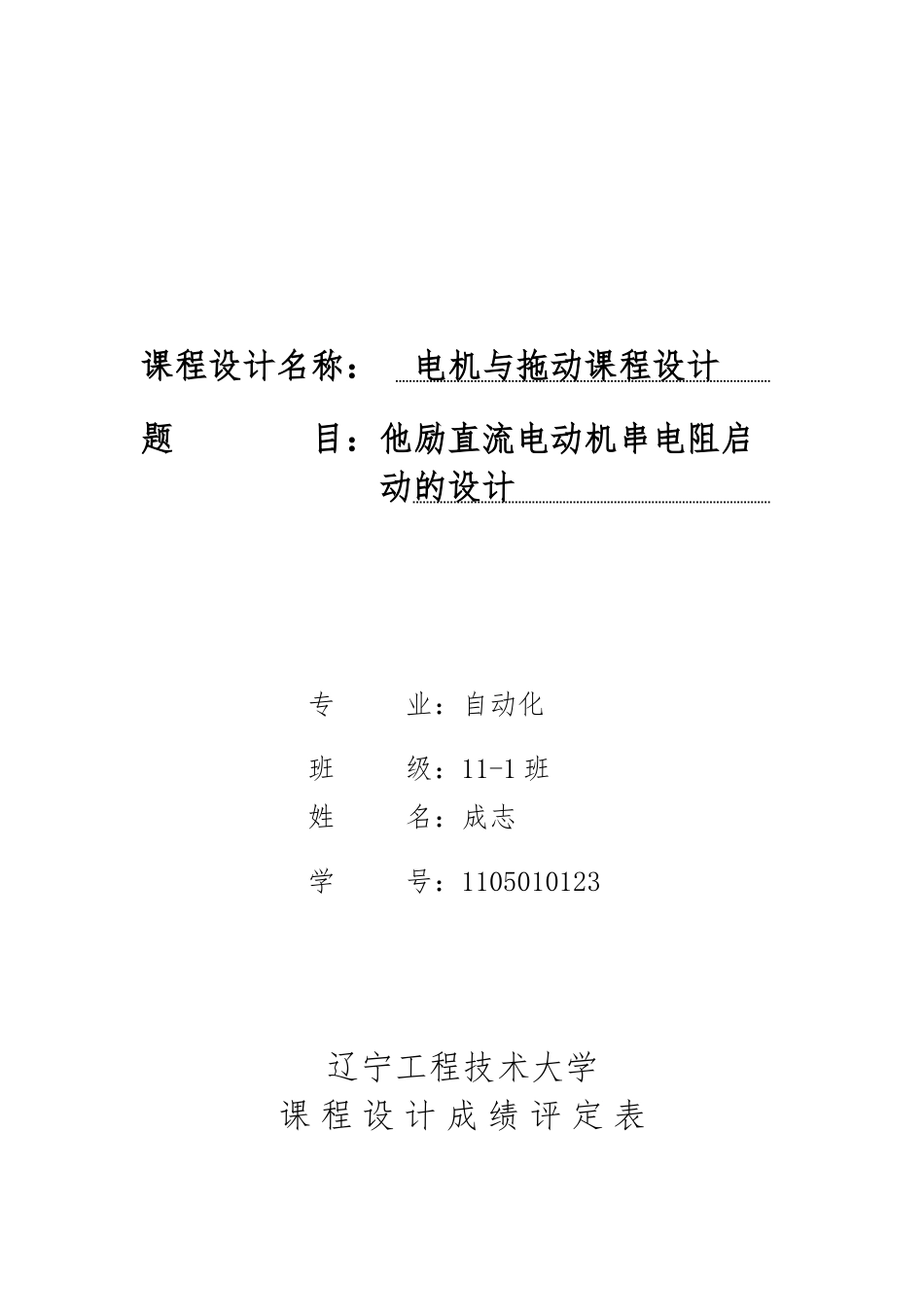

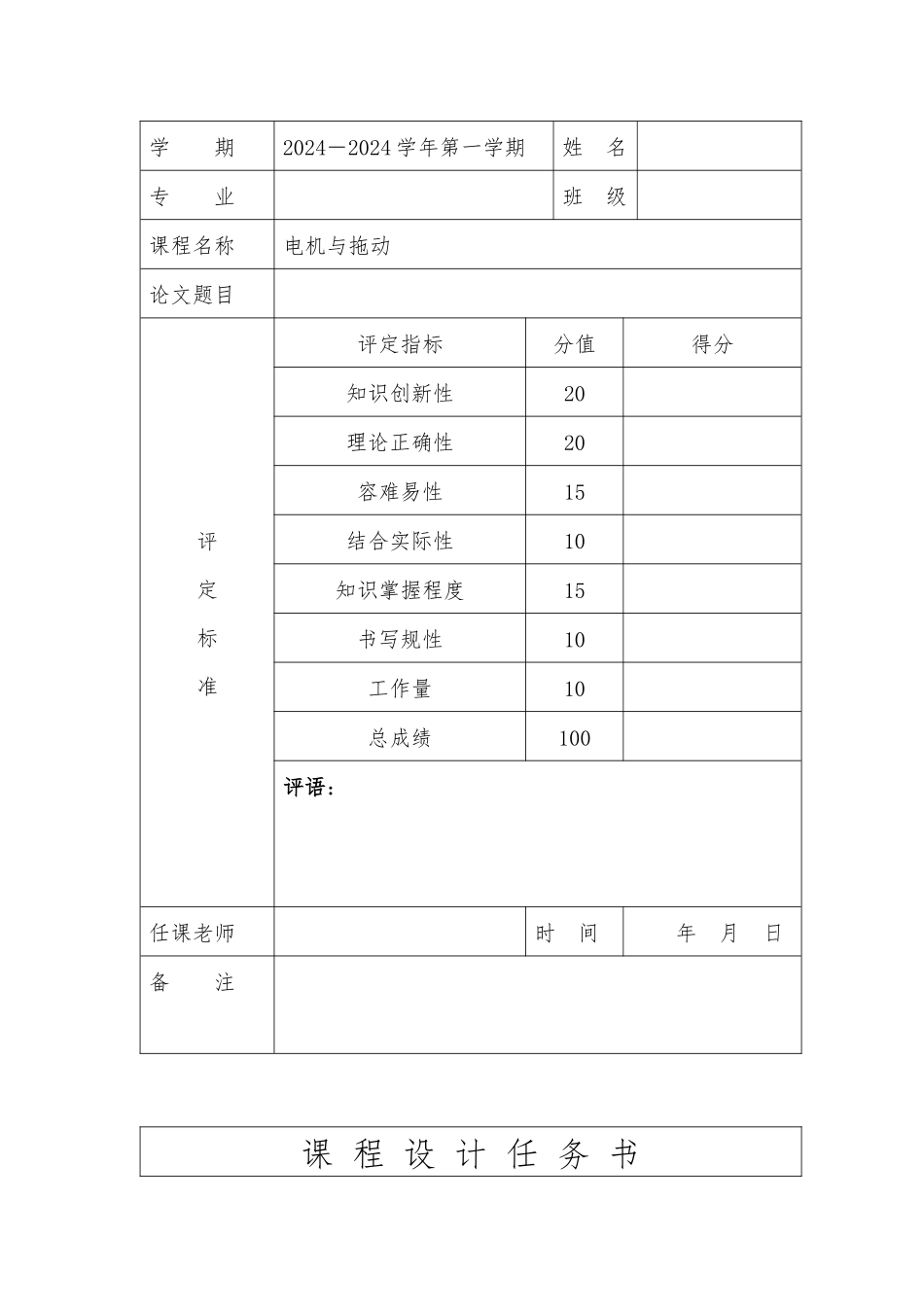

课程设计名称： 电机与拖动课程设计 题 目：他励直流电动机串电阻启动的设计 专 业：自动化 班 级：11-1 班姓 名：成志学 号：1105010123辽宁工程技术大学课 程 设 计 成 绩 评 定 表学 期2024－2024 学年第一学期姓 名专 业班 级课程名称电机与拖动论文题目评定标准评定指标分值得分知识创新性20理论正确性20容难易性15结合实际性10知识掌握程度15书写规性10工作量10总成绩100评语：任课老师时 间年 月 日备 注课 程 设 计 任 务 书一、设计题目他励直流电动机串电阻启动的设计二、设计任务某工厂有一台他励直流电动机，已知参数如下Pan=200kw ；Uan=440v ；Ian=497A ； nN=1500r/min；Ra=0.076Ω；采纳分级启动，启动电流最大不超过 2IaN,，求各段电阻值，并且求出切除电阻时的瞬时转速和电动势，并作出机械特性曲线，对启动特性进行分析。三、设计计划第 1 天 查阅资料，熟悉所选题目；第 2 天 根据基本原理进行方案分析；第 3 天 整理思路，按步骤进行设计；第 4 天 整理设计说明书；第 5 天 准备答辩；四、设计要求1、设计工作量为按要求完成设计说明书一份。2、设计必须根据进度计划按期完成。3、设计说明书必须经指导老师审查签字方可答辩。指导老师： 王继强 春喜 教研室主任：汪玉凤 时 间：2024 年 6 月 28 日摘要他励直流电动机启动时由于电枢感应电动势 Ea =CeΦn = 0 ,最初启动电流 IS =U/Ra,若直接启动,由于 Ra 很小,ISt 会十几倍甚至几十倍于额定电流, 无法换向,同时也会过热,因此不能直接启动。要限制启动电流 ISt 的大小可以有两种方法:降低电枢电压和电枢回路串接附加电阻。本文仅以他励直流电动机的串电阻启动为主题进行详细的阐述。在实际中，假如能够做到适当选用各级启动电阻，那么串电阻启动由于其启动设备简单、经济和可靠，同时可以做到平滑启动，因而得到广泛应用。但对于不同类型和规格的直流电动机，对启动电阻的级数要求也不尽一样。关键词：他励直流电动机；启动电流；串电阻启动；目录引言 21 直流电动机 31.1 直流电动机的工作原理 31.2 直流电动机的分类 31.3 他励直流电机工作原理 32 他励直流电动机的启动 52.1 他励直流电动机串电阻启动 52.2 直流电动机电枢串电阻起动设计方案 82.3 多级启动的规律 93 结论 104 设计体会 115 参考文献 12引言他励直流电动机的启动时间虽然很短，但是假如不能采纳正...
