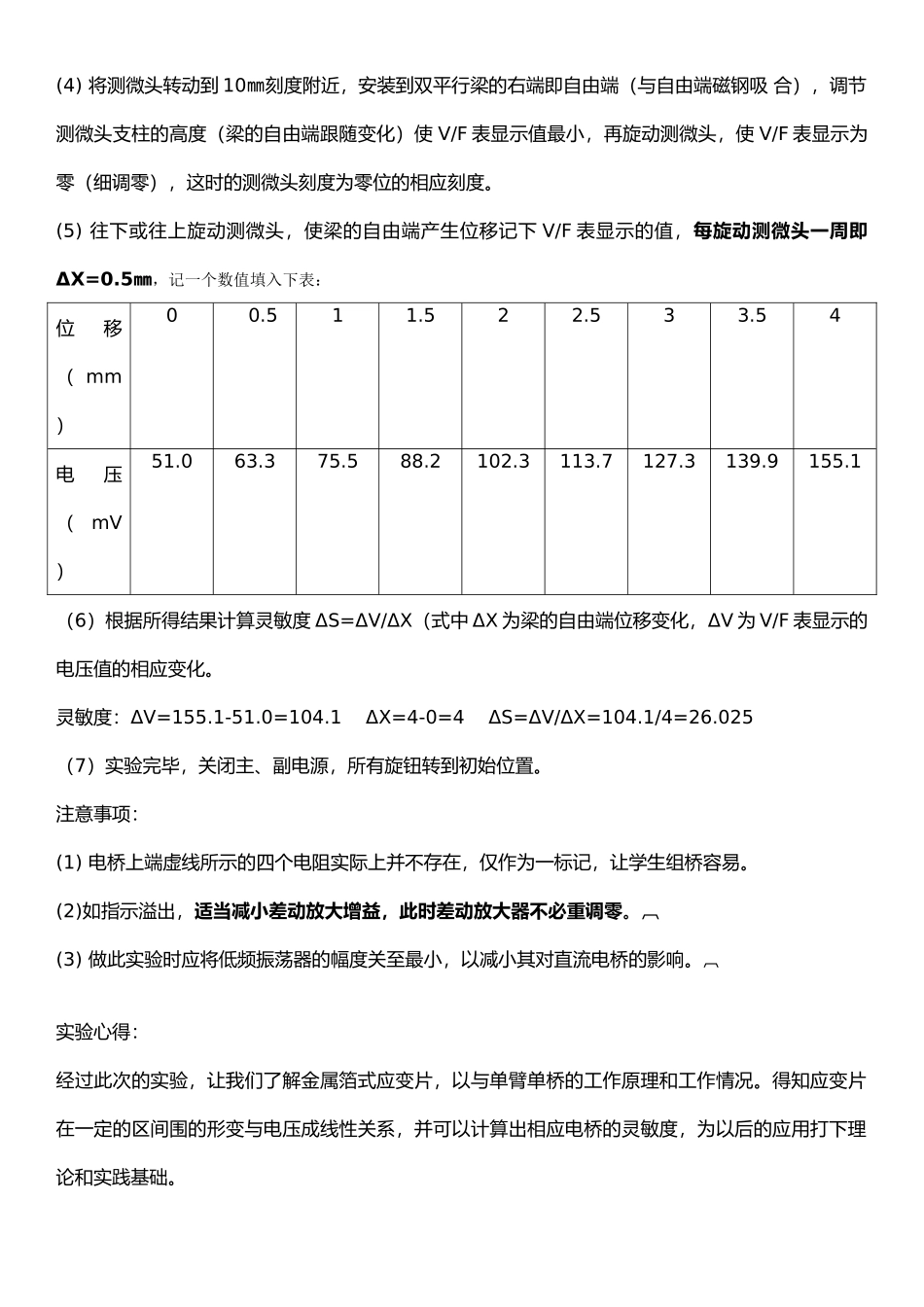

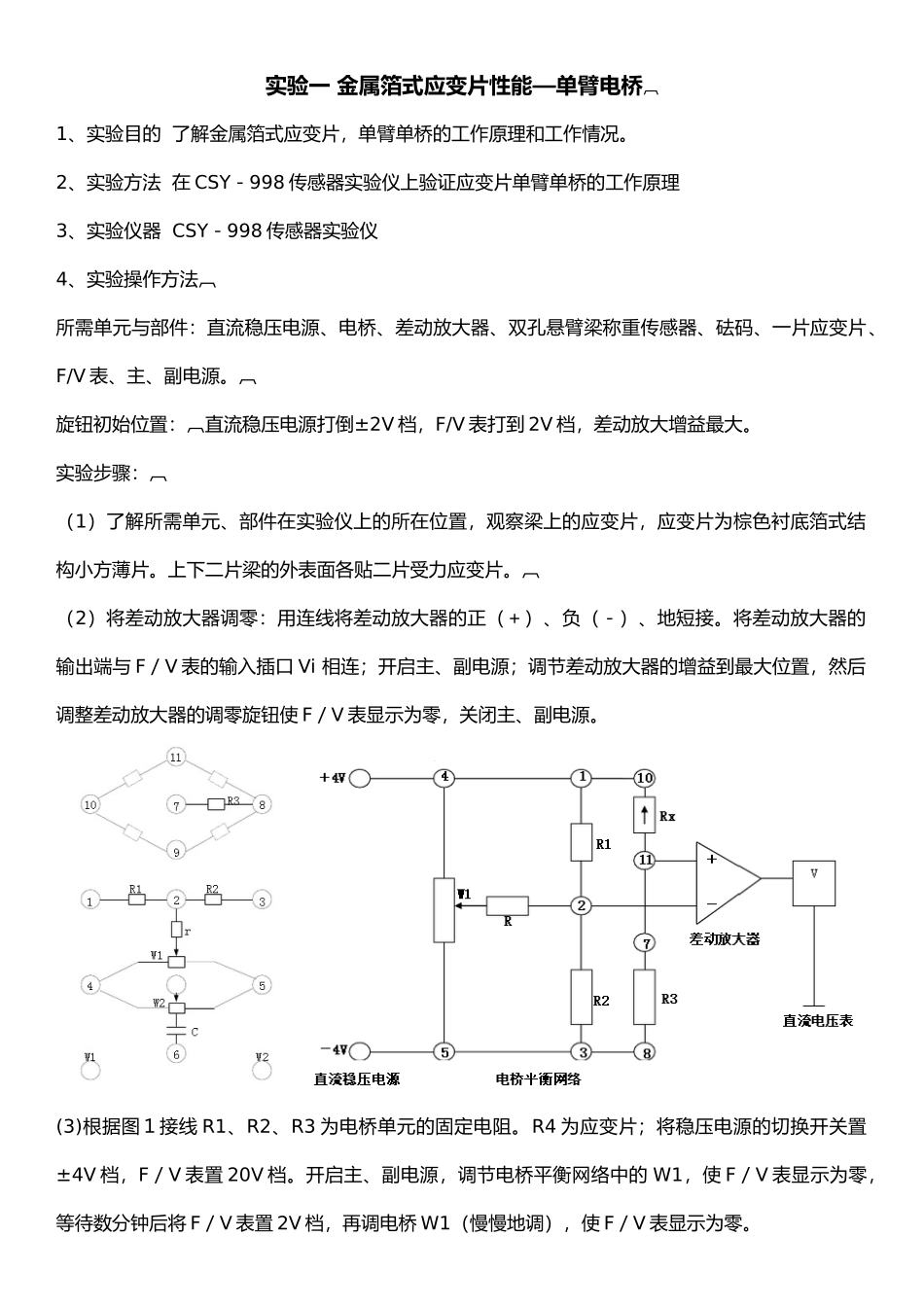

实验一 金属箔式应变片性能—单臂电桥1、实验目的 了解金属箔式应变片，单臂单桥的工作原理和工作情况。2、实验方法 在 CSY－998 传感器实验仪上验证应变片单臂单桥的工作原理 3、实验仪器 CSY－998 传感器实验仪 4、实验操作方法 所需单元与部件：直流稳压电源、电桥、差动放大器、双孔悬臂梁称重传感器、砝码、一片应变片、F/V 表、主、副电源。 旋钮初始位置：直流稳压电源打倒±2V 档，F/V 表打到 2V 档，差动放大增益最大。 实验步骤： （1）了解所需单元、部件在实验仪上的所在位置，观察梁上的应变片，应变片为棕色衬底箔式结构小方薄片。上下二片梁的外表面各贴二片受力应变片。 （2）将差动放大器调零：用连线将差动放大器的正（＋）、负（－）、地短接。将差动放大器的输出端与 F／V 表的输入插口 Vi 相连；开启主、副电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮使 F／V 表显示为零，关闭主、副电源。(3)根据图１接线 R1、R2、R3 为电桥单元的固定电阻。R4 为应变片；将稳压电源的切换开关置±4V 档，F／V 表置 20V 档。开启主、副电源，调节电桥平衡网络中的 W1，使 F／V 表显示为零，等待数分钟后将 F／V 表置 2V 档，再调电桥 W1（慢慢地调），使 F／V 表显示为零。 (4) 将测微头转动到 10㎜刻度附近，安装到双平行梁的右端即自由端（与自由端磁钢吸 合），调节测微头支柱的高度（梁的自由端跟随变化）使 V/F 表显示值最小，再旋动测微头，使 V/F 表显示为零（细调零），这时的测微头刻度为零位的相应刻度。(5) 往下或往上旋动测微头，使梁的自由端产生位移记下 V/F 表显示的值，每旋动测微头一周即ΔX=0.5㎜，记一个数值填入下表：位移（ mm）00.511.522.533.54电压（mV）51.063.375.588.2102.3113.7127.3139.9155.1（6）根据所得结果计算灵敏度 ΔS=ΔV/ΔX（式中 ΔX 为梁的自由端位移变化，ΔV 为 V/F 表显示的电压值的相应变化。灵敏度：ΔV=155.1-51.0=104.1 ΔX=4-0=4 ΔS=ΔV/ΔX=104.1/4=26.025（7）实验完毕，关闭主、副电源，所有旋钮转到初始位置。注意事项：(1) 电桥上端虚线所示的四个电阻实际上并不存在，仅作为一标记，让学生组桥容易。(2)如指示溢出，适当减小差动放大增益，此时差动放大器不必重调零。 (3) 做此实验时应将低频振荡器的幅度关至最小，以减小其对直流电桥的影响。实验心得：经过此次的...
